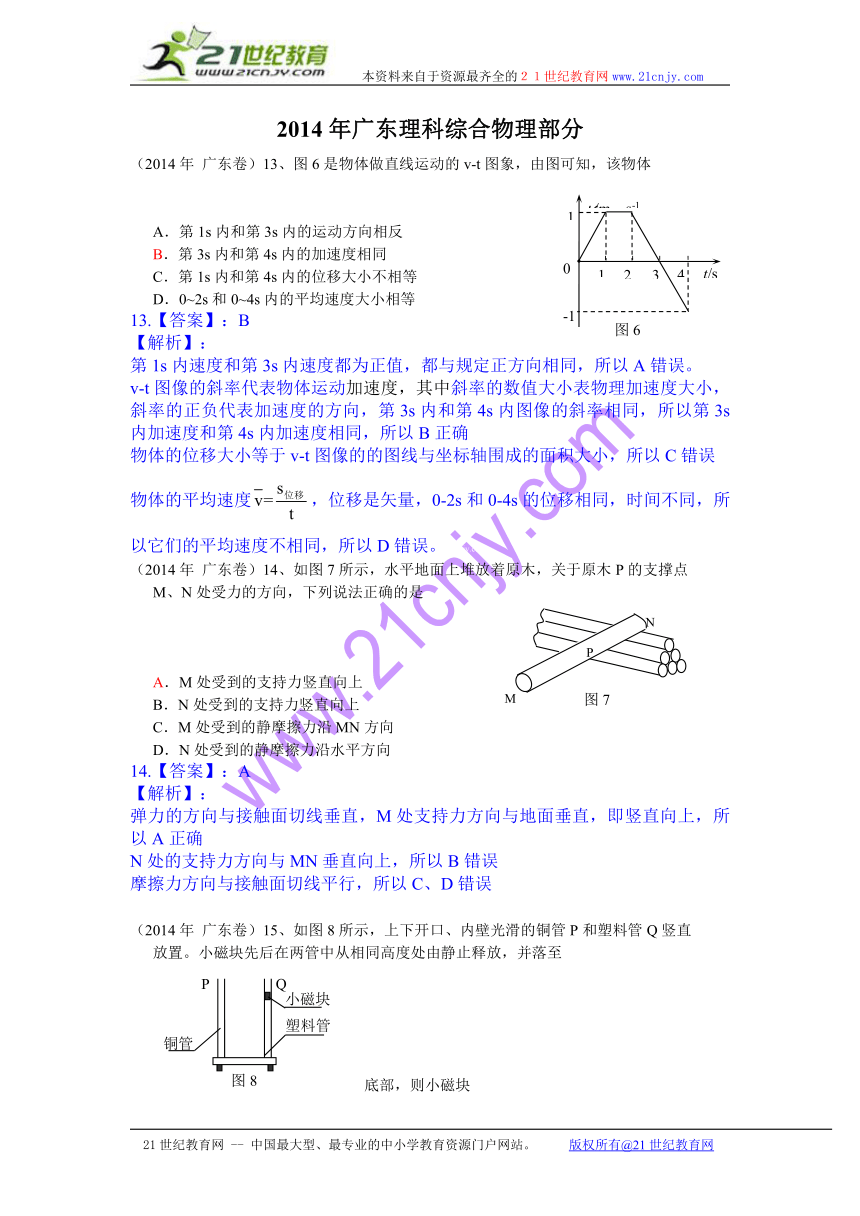

2014年广东理科综合物理部分
（2014年 广东卷）13、图6是物体做直线运动的v-t图象，由图可知，该物体
A．第1s内和第3s内的运动方向相反
B．第3s内和第4s内的加速度相同
C．第1s内和第4s内的位移大小不相等
D．0~2s和0~4s内的平均速度大小相等
13.【答案】：B
【解析】：
第1s内速度和第3s内速度都为正值，都与规定正方向相同，所以A错误。
v-t图像的斜率代表物体运动加速度，其中 ( http: / / www.21cnjy.com )斜率的数值大小表物理加速度大小，斜率的正负代表加速度的方向，第3s内和第4s内图像的斜率相同，所以第3s内加速度和第4s内加速度相同，所以B正确21教育网
物体的位移大小等于v-t图像的的图线与坐标轴围成的面积大小，所以C错误
物体的平均速度，位移是矢量，0-2s和0-4s的位移相同，时间不同，所以它们的平均速度不相同，所以D错误。21cnjy.com
（2014年 广东卷）14、如图7所示，水平地面上堆放着原木，关于原木P的支撑点
M、N处受力的方向，下列说法正确的是
A．M处受到的支持力竖直向上
B．N处受到的支持力竖直向上
C．M处受到的静摩擦力沿MN方向
D．N处受到的静摩擦力沿水平方向
14.【答案】：A
【解析】：
弹力的方向与接触面切线垂直，M处支持力方向与地面垂直，即竖直向上，所以A正确
N处的支持力方向与MN垂直向上，所以B错误
摩擦力方向与接触面切线平行，所以C、D错误

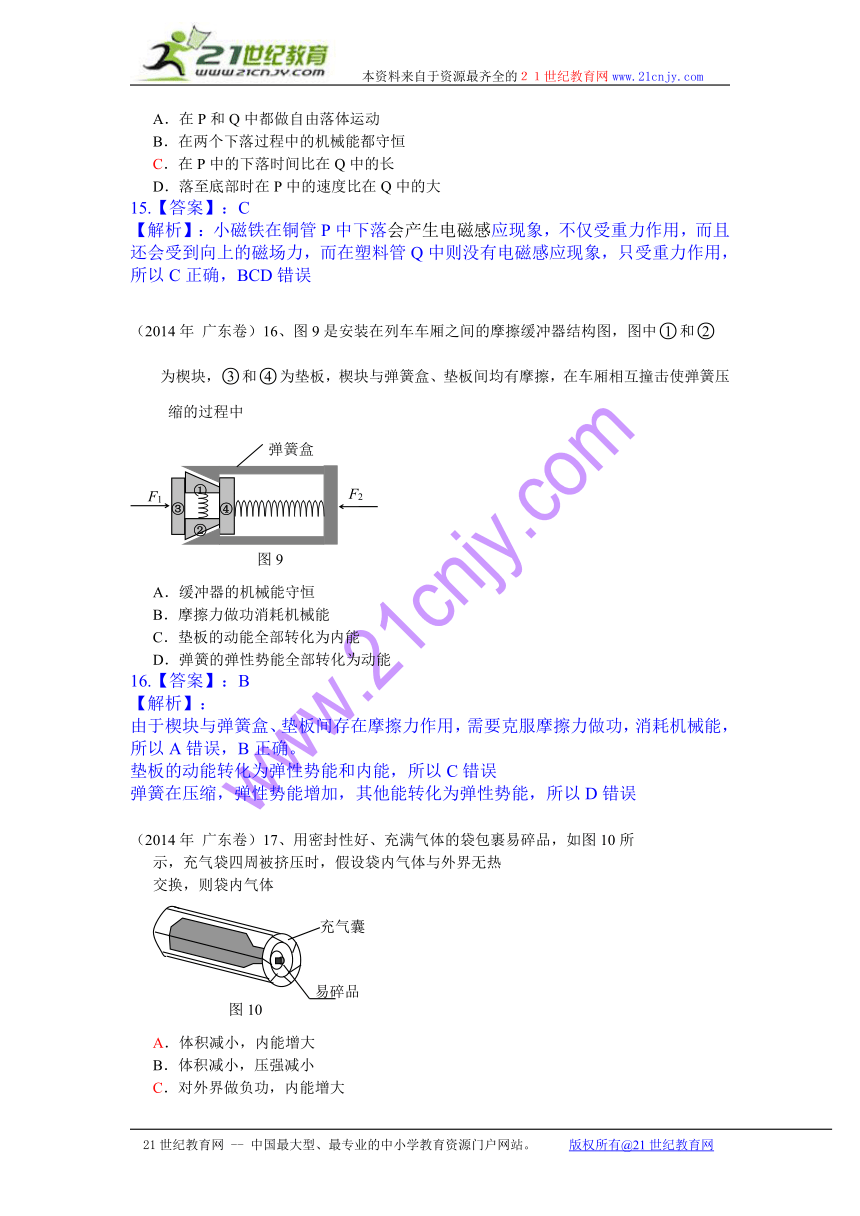

（2014年 广东卷）15、如图8所示，上下开口、内壁光滑的铜管P和塑料管Q竖直
放置。小磁块先后在两管中从相同高度处由静止释放，并落至
底部，则小磁块
A．在P和Q中都做自由落体运动
B．在两个下落过程中的机械能都守恒
C．在P中的下落时间比在Q中的长
D．落至底部时在P中的速度比在Q中的大
15.【答案】：C
【解析】：小磁铁在铜管P中下落会产生电磁感 ( http: / / www.21cnjy.com )应现象，不仅受重力作用，而且还会受到向上的磁场力，而在塑料管Q中则没有电磁感应现象，只受重力作用，所以C正确，BCD错误21·cn·jy·com
（2014年 广东卷）16、图9是安装在列车车厢之间的摩擦缓冲器结构图，图中和
为楔块，和为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中
A．缓冲器的机械能守恒
B．摩擦力做功消耗机械能
C．垫板的动能全部转化为内能
D．弹簧的弹性势能全部转化为动能
16.【答案】：B
【解析】：
由于楔块与弹簧盒、垫板间存在摩擦力作用，需要克服摩擦力做功，消耗机械能，所以A错误，B正确。
垫板的动能转化为弹性势能和内能，所以C错误
弹簧在压缩，弹性势能增加，其他能转化为弹性势能，所以D错误

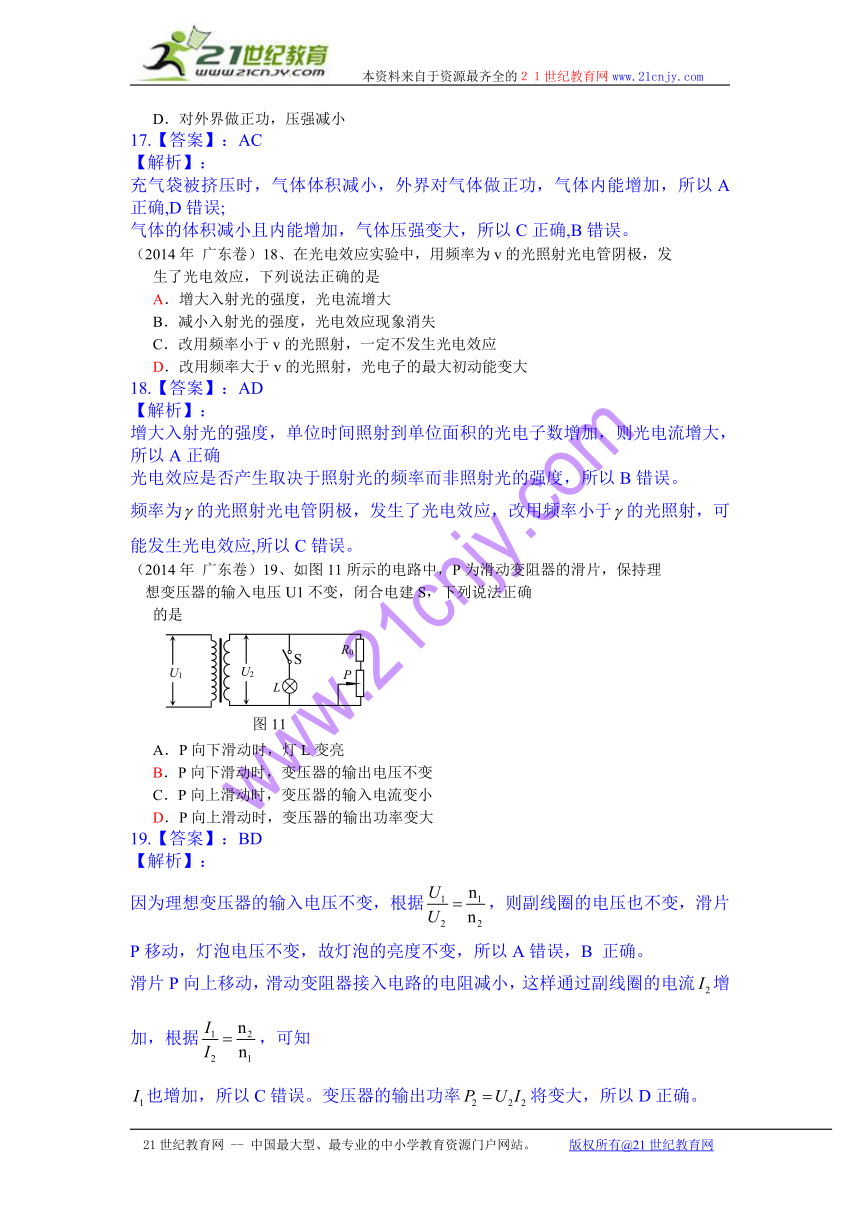

（2014年 广东卷）17、用密封性好、充满气体的袋包裹易碎品，如图10所
示，充气袋四周被挤压时，假设袋内气体与外界无热
交换，则袋内气体
A．体积减小，内能增大
B．体积减小，压强减小
C．对外界做负功，内能增大
D．对外界做正功，压强减小
17.【答案】：AC
【解析】：
充气袋被挤压时，气体体积减小，外界对气体做正功，气体内能增加，所以A正确,D错误;
气体的体积减小且内能增加，气体压强变大，所以C正确,B错误。
（2014年 广东卷）18、在光电效应实验中，用频率为v的光照射光电管阴极，发
生了光电效应，下列说法正确的是
A．增大入射光的强度，光电流增大
B．减小入射光的强度，光电效应现象消失
C．改用频率小于v的光照射，一定不发生光电效应
D．改用频率大于v的光照射，光电子的最大初动能变大
18.【答案】：AD
【解析】：
增大入射光的强度，单位时间照射到单位面积的光电子数增加，则光电流增大，所以A正确
光电效应是否产生取决于照射光的频率而非照射光的强度，所以B错误。
频率为的光照射光电管阴极，发生了光电效应，改用频率小于的光照射，可能发生光电效应,所以C错误。
（2014年 广东卷）19、如图11所示的电路中，P为滑动变阻器的滑片，保持理
想变压器的输入电压U1不变，闭合电建S，下列说法正确
的是
A．P向下滑动时，灯L变亮
B．P向下滑动时，变压器的输出电压不变
C．P向上滑动时，变压器的输入电流变小
D．P向上滑动时，变压器的输出功率变大
19.【答案】：BD
【解析】：
因为理想变压器的输入电压不变，根据，则副线圈的电压也不变，滑片P移动，灯泡电压不变，故灯泡的亮度不变，所以A错误，B 正确。
滑片P向上移动，滑动变阻器接入电路的电阻减小，这样通过副线圈的电流增加，根据，可知
也增加，所以C错误。变压器的输出功率将变大，所以D正确。

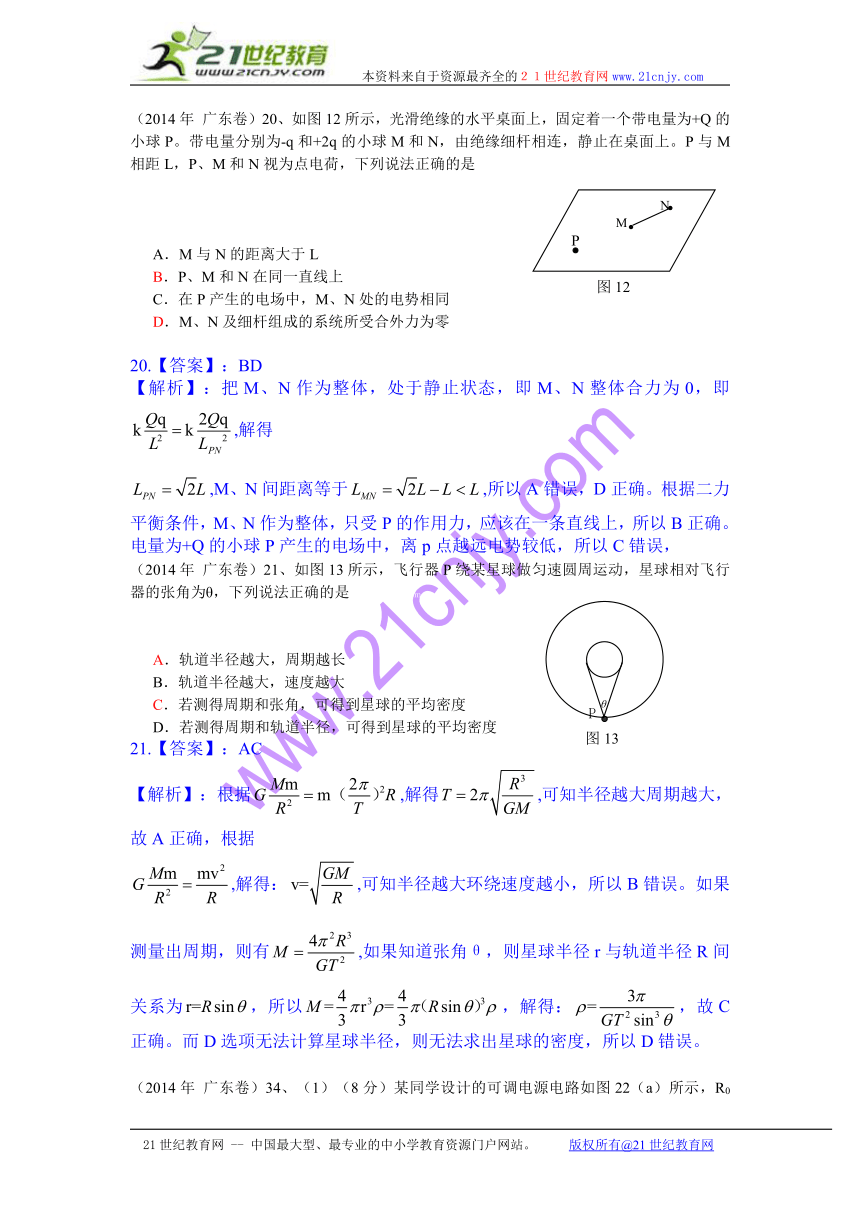

（2014年 广东卷）20、如图12所示， ( http: / / www.21cnjy.com )光滑绝缘的水平桌面上，固定着一个带电量为+Q的小球P。带电量分别为-q和+2q的小球M和N，由绝缘细杆相连，静止在桌面上。P与M相距L，P、M和N视为点电荷，下列说法正确的是【来源：21·世纪·教育·网】
A．M与N的距离大于L
B．P、M和N在同一直线上
C．在P产生的电场中，M、N处的电势相同
D．M、N及细杆组成的系统所受合外力为零
20.【答案】：BD
【解析】：把M、N作为整体，处于静止状态，即M、N整体合力为0，即,解得
,M、N间距离等于,所以A错误，D正确。根据二力平衡条件，M、N作为整体，只受P的作用力，应该在一条直线上，所以B正确。电量为+Q的小球P产生的电场中，离p点越远电势较低，所以C错误，
（2014年 广东卷）21、如图13所示，飞行器P绕某星球做匀速圆周运动，星球相对飞行器的张角为θ，下列说法正确的是www.21-cn-jy.com
A．轨道半径越大，周期越长
B．轨道半径越大，速度越大
C．若测得周期和张角，可得到星球的平均密度
D．若测得周期和轨道半径，可得到星球的平均密度
21.【答案】：AC
【解析】：根据,解得,可知半径越大周期越大，故A正确，根据
,解得：,可知半径越大环绕速度越小，所以B错误。如果测量出周期，则有,如果知道张角θ，则星球半径r与轨道半径R间关系为，所以，解得：，故C正确。而D选项无法计算星球半径，则无法求出星球的密度，所以D错误。
（2014年 广东卷）34、（1）（8分）某同学设计的可调电源电路如图22（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S。www-2-1-cnjy-com
用电压表测量A、B两端的电压：将电压表调零，选择0~3V，档，示数如图22（b），电压值为 V。【版权所有：21教育】
在接通外电路之前，为了保证外电路的安全，滑片P应先置于 端。
要使输出电压U变大，滑片P应向 滑动。
若电源电路中不接入R0，则在使用过程中，存在 的风险（填“断路”或“短路”）。
（2）（10分）某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系，
如图23（a），将轻质弹 ( http: / / www.21cnjy.com )簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表，由数据算得劲度系数k= N/m，（g取9.8m/s2）
砝码质量（g） 50 100 150
弹簧长度（cm） 8.62 7.63 6.66
取下弹簧，将其一端固定于气垫导轨左侧 ( http: / / www.21cnjy.com )，如图23（b）所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小 。2-1-c-n-j-y
用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v，释放滑块过程中，弹簧的弹性势能转化为 。21·世纪*教育网
重复中的操作，得到v与x的关系 ( http: / / www.21cnjy.com )如图23（c），由图可知，v与x成 关系，由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的 成正比。
34.
（1）【答案】：①1.30v ②A端 ③B端 ④断路
【解析】：①据十分之一估读法，应该 ( http: / / www.21cnjy.com )为1.30v；②接通电路前，应该使划片置于A端，用电器上的电压为0，这样才能起到保护外电路安全；③要增大外电路电压，需要使划片滑向B端；④如果电路中不接入保护电阻，电流过大会烧断电路出现断路。 21*cnjy*com
（2）【答案】：①50N/m ②相等 ③动能 ④正比，压缩量的平方
【解析】：
①根据，，有，则，同理求得，则劲度系数，
②使滑块通过两个光电门时的速度相等，就可以认为滑块离开弹簧后做匀速直线运动
③弹性势能转化为滑块的动能
④图线是过原点的直线，所以成正比，弹性势能转化为动能，即，弹性势能与速度平方成正比，则弹性势能与压缩量的平方成正比
（2014年 广东卷）35、（18分）
图24的水平轨道中，AC段的中点B的正上方有 ( http: / / www.21cnjy.com )一探测器，C处有一竖直挡板，物体P1沿轨道向右以速度v1与静止在A点的物体P2碰撞，并接合成复合体P，以此碰撞时刻为计时零点，探测器只在t1=2s至t2=4s内工作。已知P1、P2的质量都为m=1kg，p与AC间的动摩擦因数为μ=0.1，AB段长L=4m，g取10m/s2，P1、P2和P均视为质点，P与挡板的碰撞为弹性碰撞。【出处：21教育名师】
（1）若v1=6m/s，求P1、P2碰后瞬间的速度大小v和碰撞损失的动能△E；
（2）若P与挡板碰后，能在探测器的工作时间内通过B点，求v1的取值范围和P向左经过A点时的最大动能E。【来源：21cnj*y.co*m】
35.【答案】：（1）9J （2） 17J
【解析】：（1）令P1和P2发生弹性碰撞后速度为v2，根据动量守恒定律有：，解得：
碰撞过程中损失的动能为：
（2）可以把P从A点运动到第二次到B点过程可以作匀减速直线运动，
加速度大小为：
根据运动学公式： 又因为
1 当2s时通过B点 解得：
2 当4s时通过B点 解得：
综上：的取值范围为：
向左经过A点的最大速度为：
解得：
则通过A点的最大动能为：
（2014年 广东卷）36、（18分）
如图25所示，足够大的平行 ( http: / / www.21cnjy.com )挡板A1、A2竖直放置，间距6L。两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN为理想分界面。Ⅰ区的磁感应强度为B0，方向垂直纸面向外，A1、A2上各有位置正对的小孔S1、S2，两孔与分界面MN的距离均为L。质量为m、+q的粒子经宽度为d的匀强电场由静止加速后，沿水平方向从S1进入Ⅰ区，并直接偏转到MN上的P点，再进入Ⅱ区。P点与A1板的距离是L的k倍。不计重力，碰到挡板的粒子不予考虑。2·1·c·n·j·y
（1）若k=1，求匀强电场的电场强度E；
（2）若236.【答案】：（1） （2）
【解析】：（1）若k=1，则有： MP=L，粒子在匀强磁场中作匀速圆周运动，
根据几何关系，该情况粒子的轨迹半径为：R=L，
粒子在匀强磁场中作匀速圆周运动，则有：
粒子在匀强电场中加速，根据动能定理有：
综合上式解得：
（2）因为2HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "H:\\桌面\\2014-03-21\\AppData\\Roaming\\Tencent\\Users\\844867151\\QQ\\WinTemp\\RichOle\\Y[WH(`{KAG826``GQJ5CN1R.jpg" \* MERGEFORMAT
有几何关系：,又有
则整理解得：
又因为：
根据几何关系有：
则Ⅱ区的磁感应强度B与k的关系：
v/m﹒s-1
t/s
0
1
2
3
1
图6
-1
4
M
N
P
图7
P
Q
铜管
小磁块
塑料管
图8
③
②
①
④
F1
F2
弹簧盒
图9
充气囊
易碎品
图10
P
R0
L
U1
U2
S
图11
P
M
N
图12
θ
图13
P
(a)
A
S
R0
输出电压U
E0
B
P
0
1
2
3
V
0
5
10
15
(b)
图22
托盘
砝码
光电门
滑块
0.3
x/m
0
1
2
3
4
5
0.1
0.2
0.4
0.5
v/m/s
0.6
(A)
(B)
(C)
图23
P1
P2
L
L
A
B
C
探测器
图24
S1
S2
B0
Ⅰ
m
N
M
A1
A2
+q
+
-
Ⅱ
6L
L
L
d
p
图25
