画立体图形（2）[上学期]

课件10张PPT。　课题：画立体图形（第二课时）

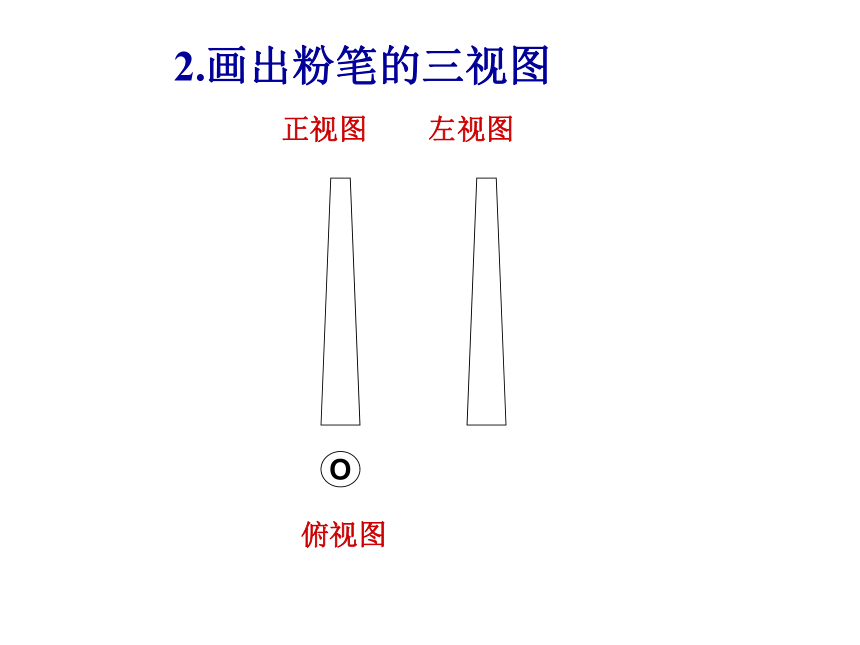

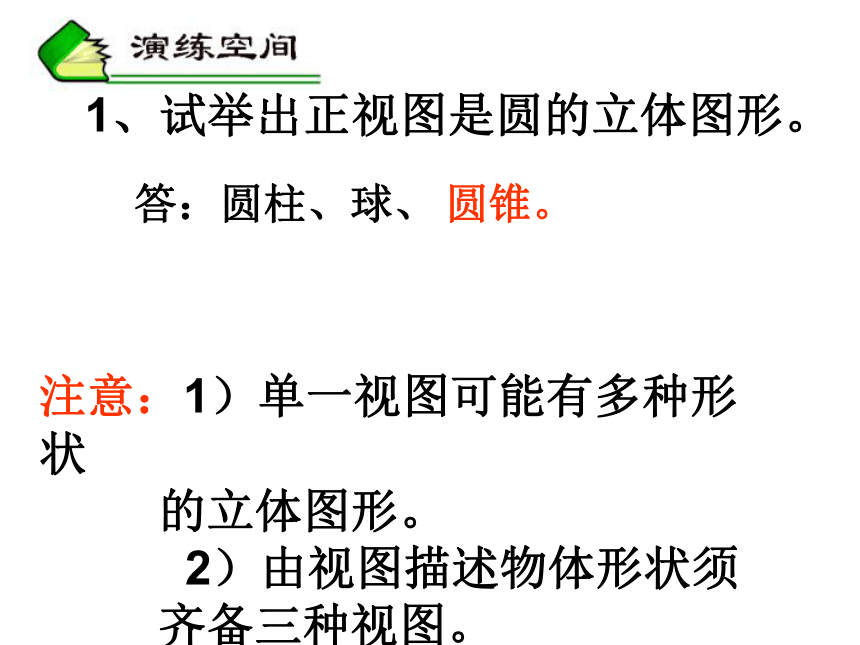

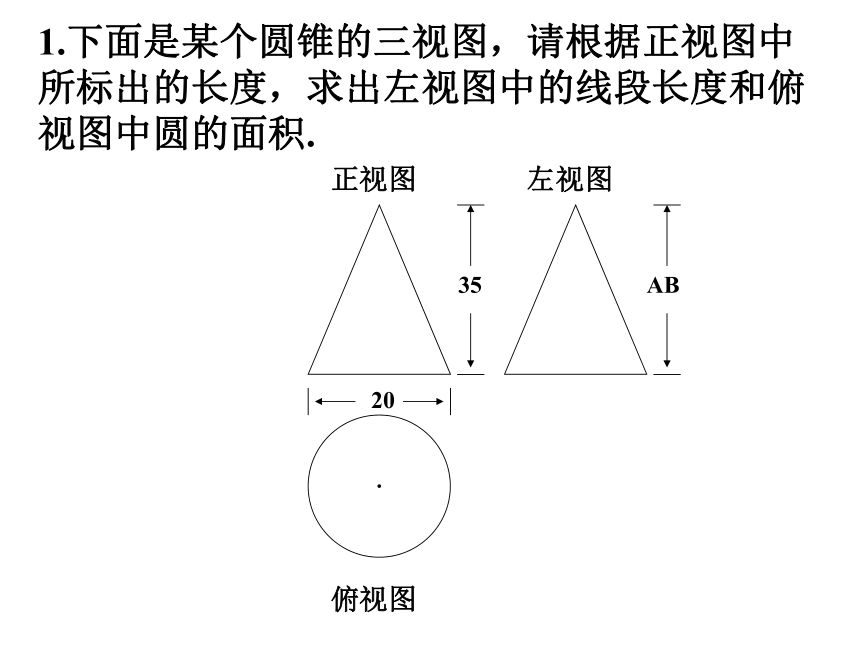

　　　　　　——由视图到立体图形1.下面是某个圆锥的三视图，请根据正视图中所标出的长度，求出左视图中的线段长度和俯视图中圆的面积. 2.画出粉笔的三视图 1、试举出正视图是圆的立体图形。答：圆柱、球、注意：1）单一视图可能有多种形状
的立体图形。
2）由视图描述物体形状须
齐备三种视图。

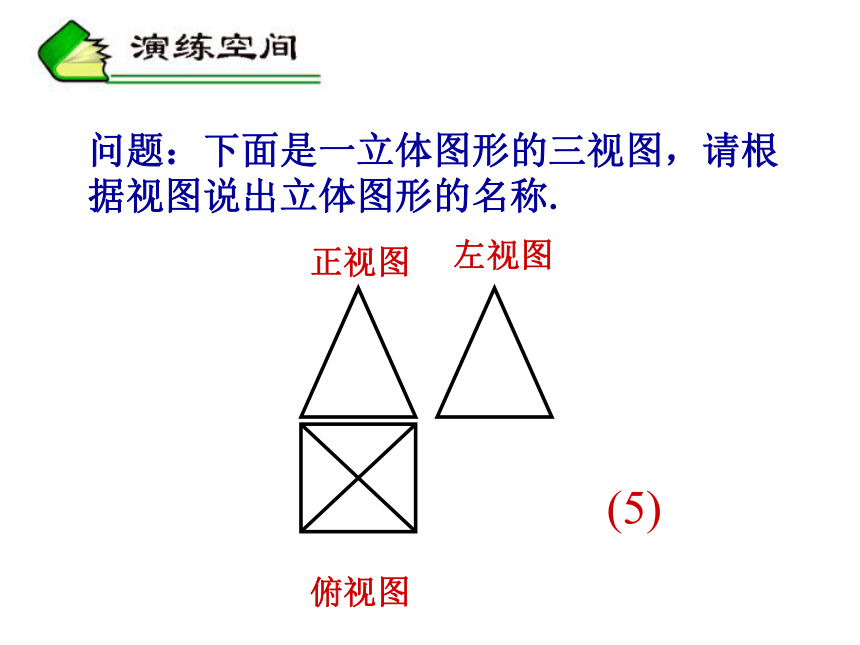

圆锥。左视图正视图俯视图问题：下面是一立体图形的三视图，请根据视图说出立体图形的名称. (5)问题：下面是一立体图形的三视图，请根据视图说出立体图形的形状. (6)左视图正视图俯视图例4 试根据下列视图说出立体图形的名称。正视图左视图俯视图（1）2、如图，这是一个由小立方块所搭成的几何体的
俯视图，图中的数字表示在该位置上小立方块的
个数，请画出它的正视图和左视图。3、一个仓库里堆积着正方体的货箱若干，要搬运
这些箱子很困难，可仓管员要落实箱子的数量，
就想出 一个办法：将这堆货物的三视图画出来。
你能根据三视图帮他清点一下箱子的数量吗？正视图左视图俯视图4、用小立方体搭一个几何体，使得它的正视图
和俯视图如下所示。这样的几何体只有一种吗？
它最少需要多少个小立方体？
最多呢？正视图俯视图
