画立体图形（1）[上学期]

课件24张PPT。画立体图形由立体图形到视图即从正面、上面和侧面（左面或
右面）三个不同的方向看一个物
体，描绘成三张所看到的

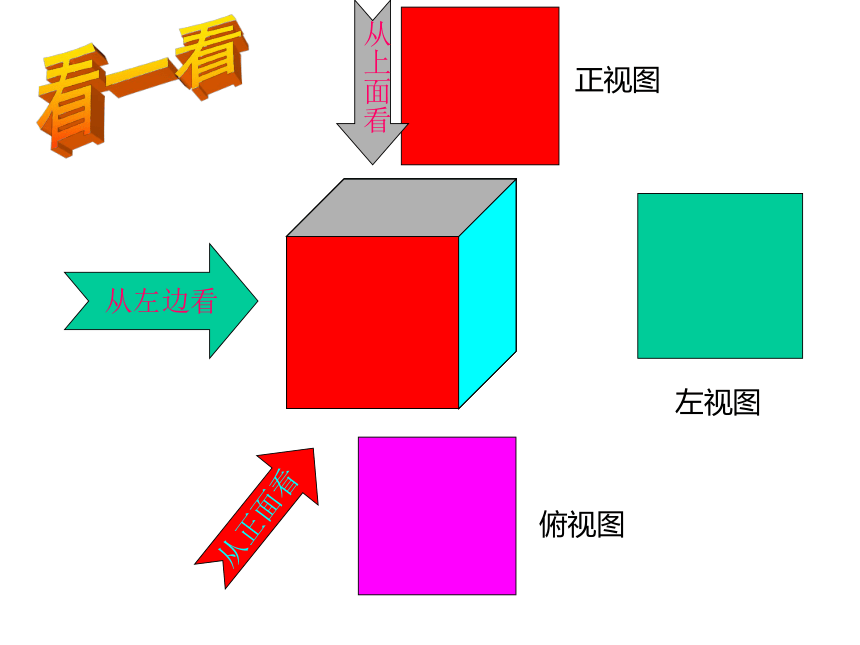

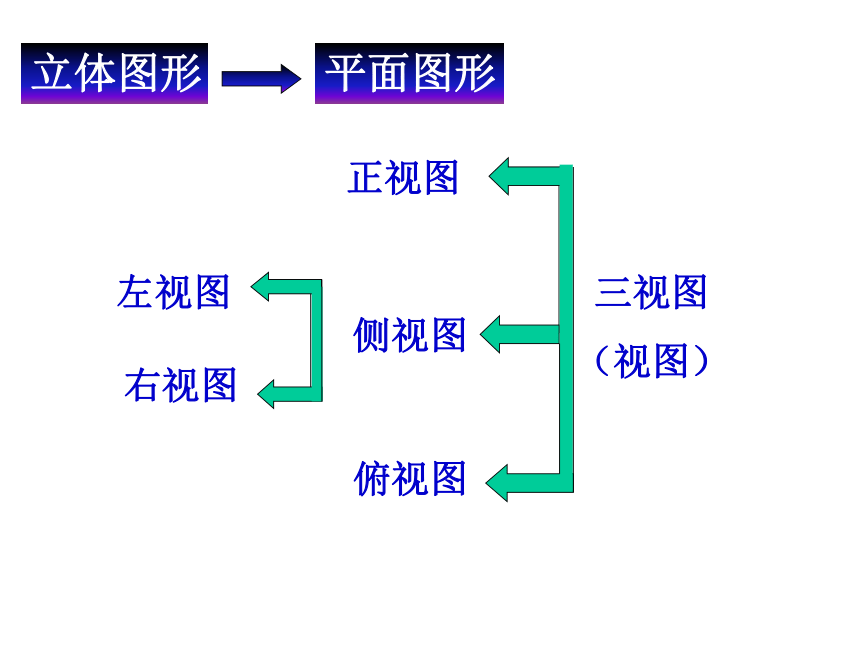

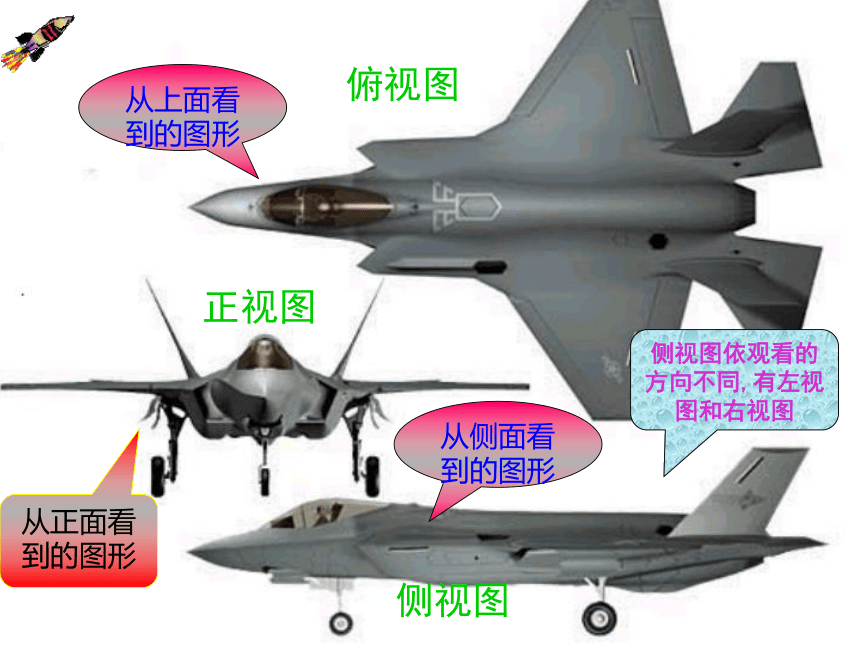

图。又叫视图。俯视图正视图侧视图从正面看到的图形从上面看到的图形从侧面看到的图形侧视图依观看的方向不同,有左视图和右视图

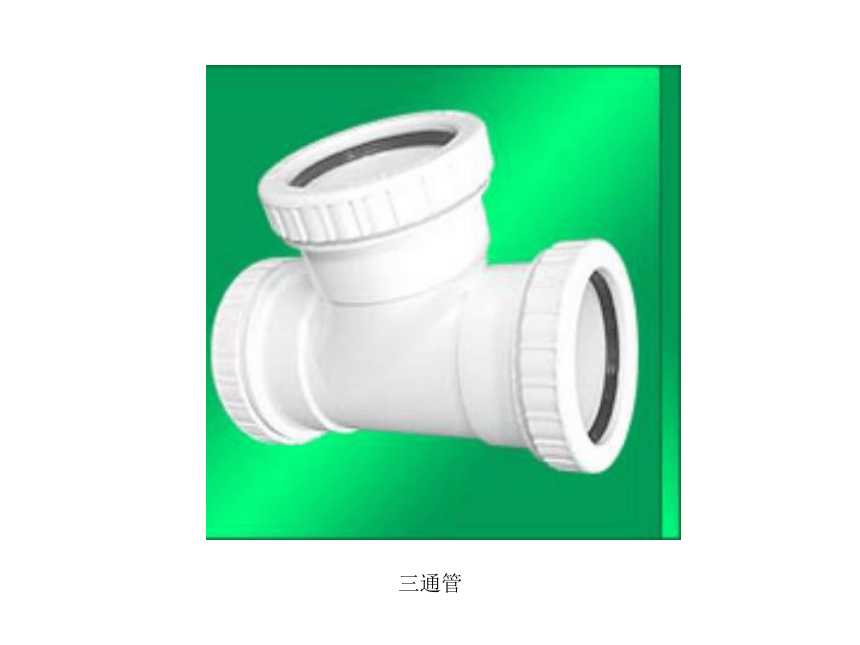

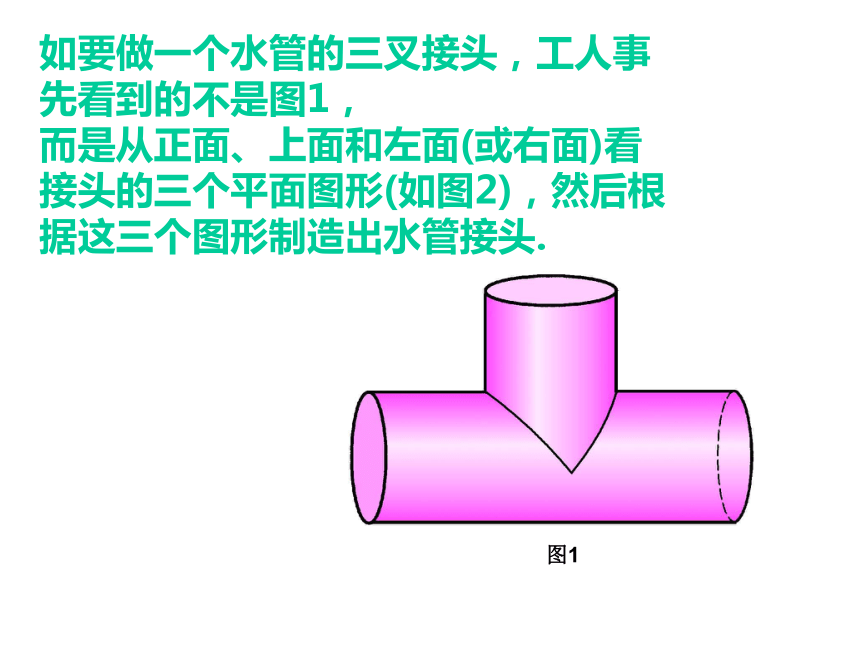

立体图形正视图左视图右视图俯视图三通管如要做一个水管的三叉接头，工人事先看到的不是图1，

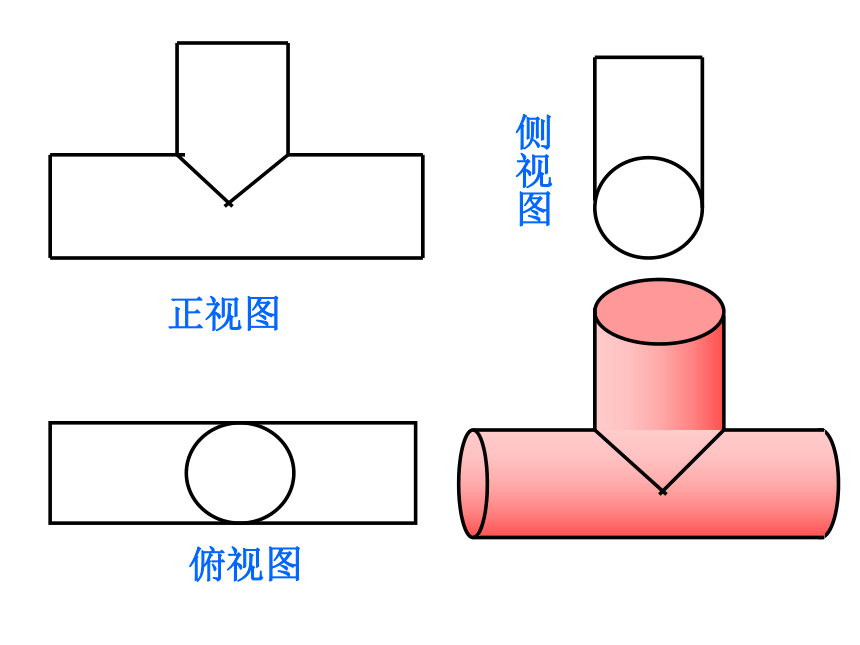

而是从正面、上面和左面(或右面)看接头的三个平面图形(如图2)，然后根据这三个图形制造出水管接头. 图1正视图侧视图 俯视图从左边看正视图左视图俯视图看一看从左边看正视图左视图俯视图从左边看左视图正视图俯视图猜想bhabah一定要注意比例啊一定要注意比例啊一定要注意比例啊一定要注意比例啊一定要注意比例啊3、画出下面几何体的主视图、左视图与俯视图正视图左视图俯视图试一试 请画出这个组合体的三视图。
老师在等着你哟！ 你一定能画出这个组合体的三视图。对吧？
老师在等着你哟！小喜鹊的问题：观察右图，你能说出下面
平面图分别属于哪种视图吗？动动手，画
画出它的俯视图。（ ）（ ） 正视图 侧视图正视图左视图俯视图 本节课你收获了什么?能谈一谈立体图形与三视图的关系？
作业：同步练习册
小结再 见！
