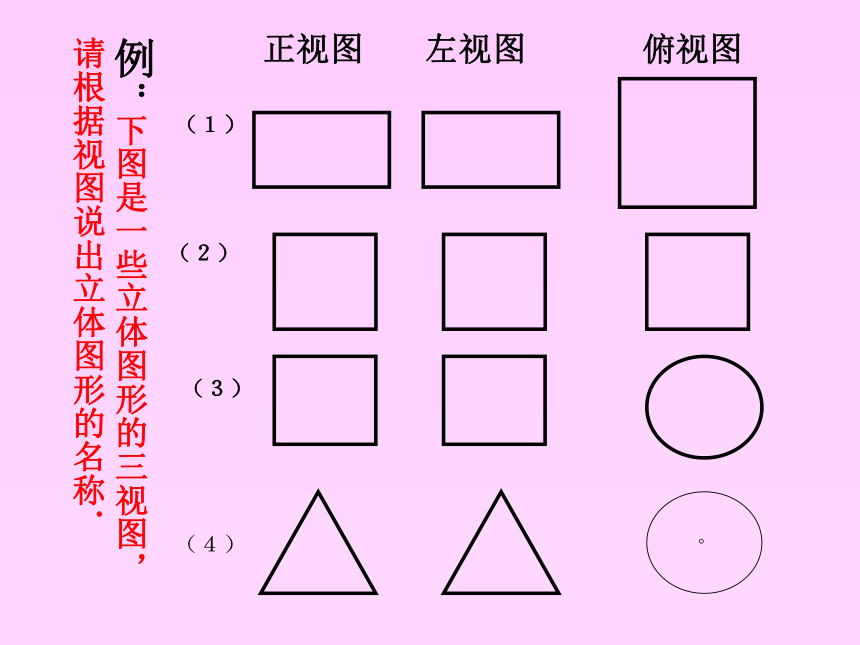

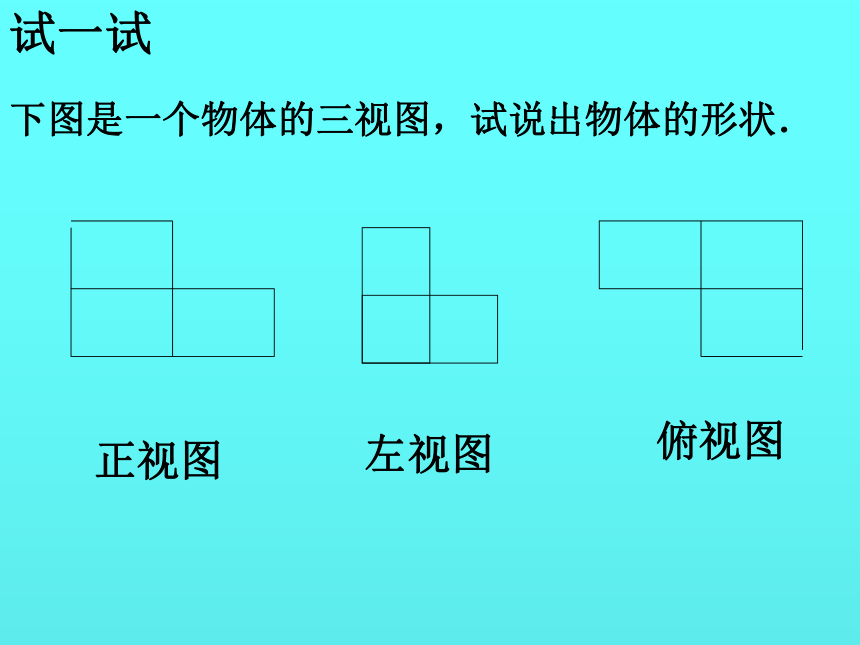

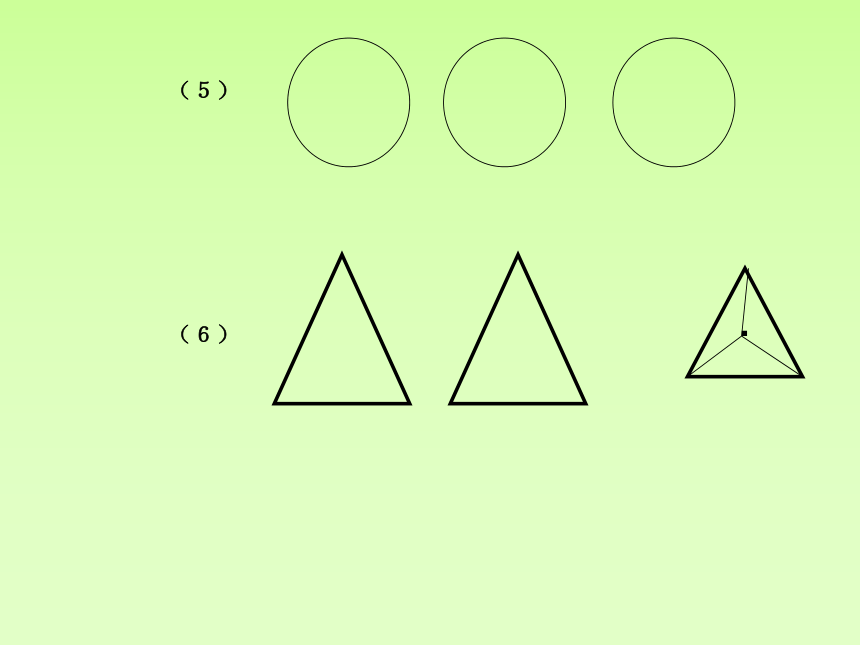

课件11张PPT。马成树由视图到立体图形复习导入:画出圆柱和圆锥的三视图.例:下图是一些立体图形的三视图,       请根据视图说出立体图形的名称.(1)(2)正视图左视图俯视图(3)(4)(5)(6)试一试下图是一个物体的三视图,试说出物体的形状.正视图左视图俯视图 下图是一些立体图形的三视图,请根据视图说出说出立体图形的名称.正视图左视图俯视图1.回答问题
(1)正视图是长方形的立体图形有哪些?
(2)正视图和左视图都是长方形的立体图形有哪些?
(3)俯视图是长方形(圆;三角形)的立体图形有哪些?2.如图所示的两幅图分别是几个小立方体所搭成的几何体的俯视图.小正方形中的数字表示在该位置小立方体的个数,请画出相应几何体的正视图和左视图.1  3
2  1
2  3

   1  下图是用若干个大小相同的正方体搭成的一个立体图形的三视图.
根据三视图回答:
(1)该立体图形由多少个小正方体构成?
(2)该图形的形状是什么样子?请简要描述.  如图,是由几个小立方体块搭成的几何体的正视图和右视图,它至少需要几块小立方块?最多需几块小立方块?
