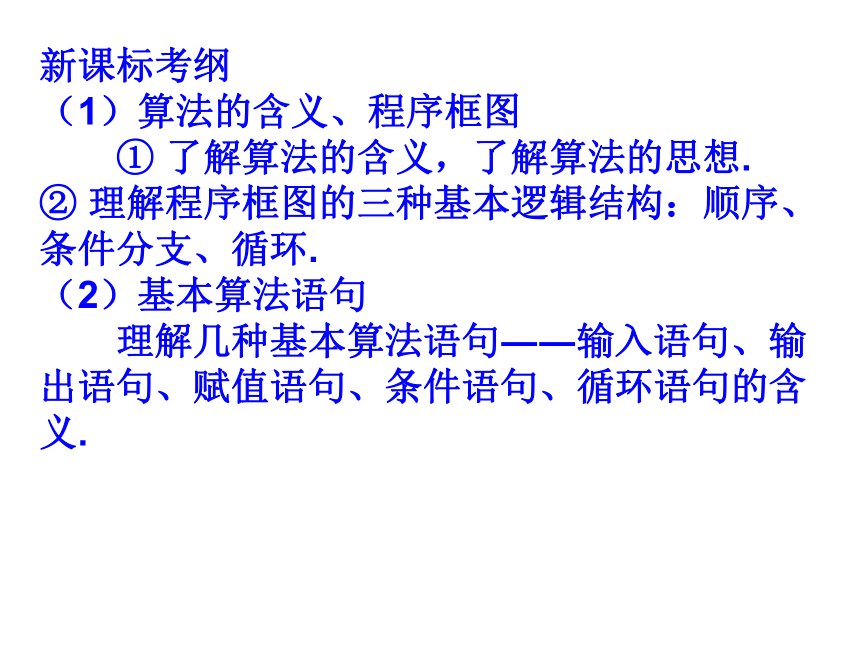

课件23张PPT。算法初步 程序框图新课标考纲
（1）算法的含义、程序框图
① 了解算法的含义，了解算法的思想.
② 理解程序框图的三种基本逻辑结构：顺序、条件分支、循环.
（2）基本算法语句

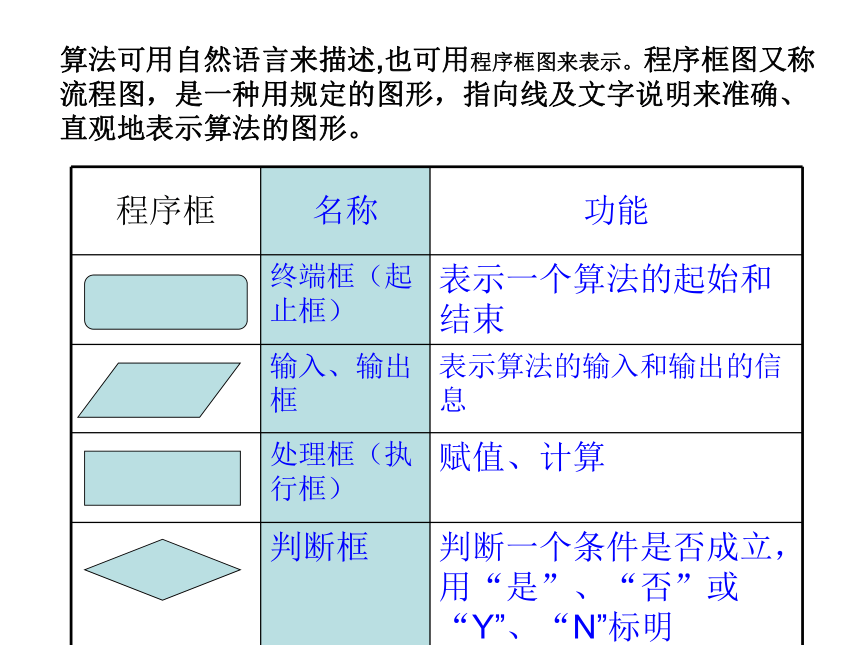

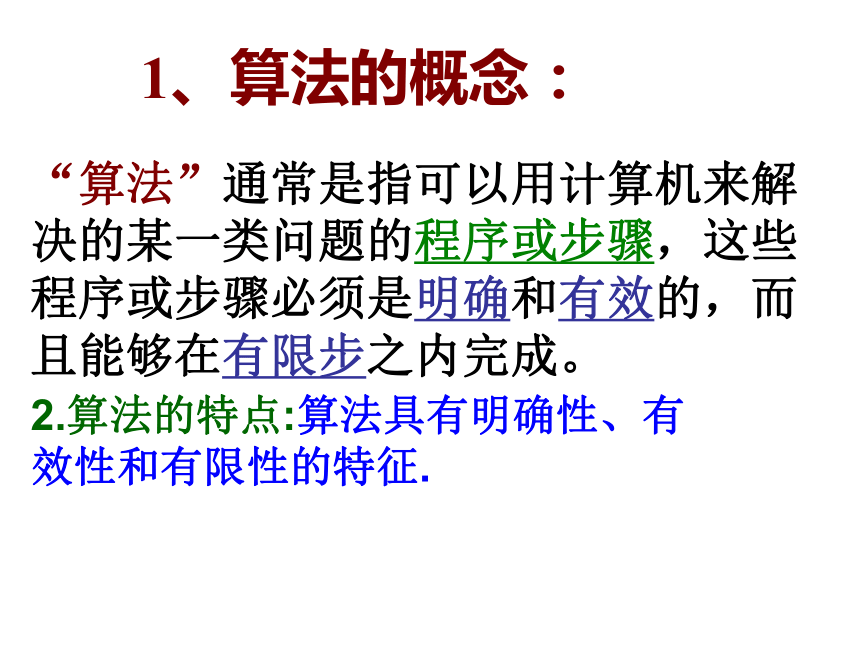

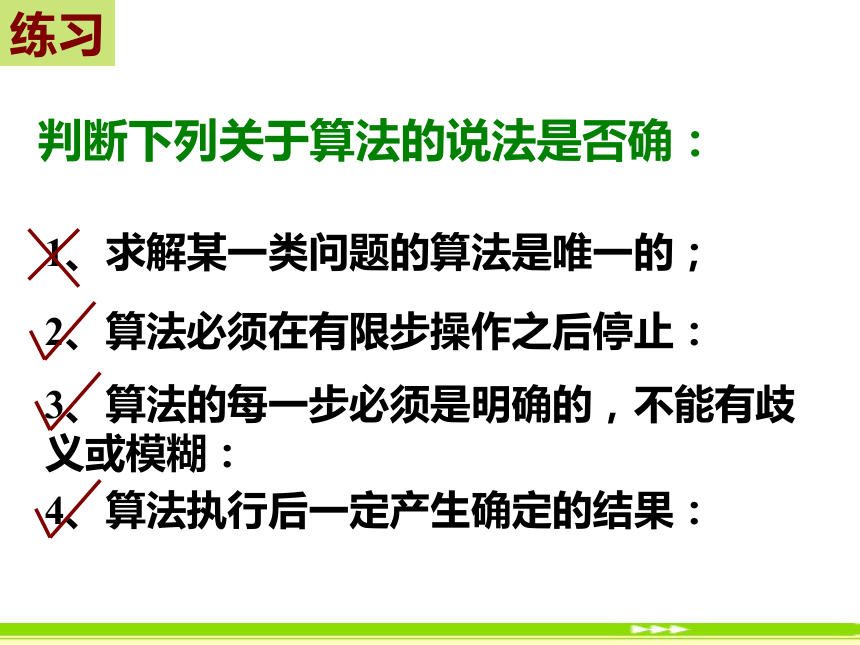

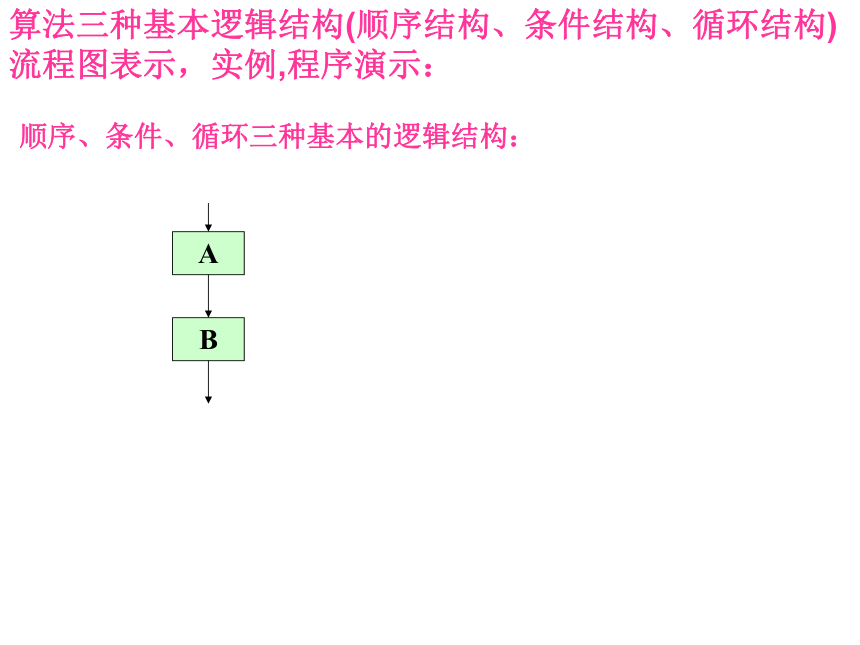

理解几种基本算法语句――输入语句、输出语句、赋值语句、条件语句、循环语句的含义.1、算法的概念：“算法”通常是指可以用计算机来解决的某一类问题的程序或步骤，这些程序或步骤必须是明确和有效的，而且能够在有限步之内完成。2.算法的特点:算法具有明确性、有效性和有限性的特征.练习判断下列关于算法的说法是否确：1、求解某一类问题的算法是唯一的；2、算法必须在有限步操作之后停止：3、算法的每一步必须是明确的，不能有歧义或模糊：4、算法执行后一定产生确定的结果：算法可用自然语言来描述,也可用程序框图来表示。程序框图又称流程图，是一种用规定的图形，指向线及文字说明来准确、直观地表示算法的图形。算法三种基本逻辑结构(顺序结构、条件结构、循环结构)
流程图表示，实例,程序演示：顺序、条件、循环三种基本的逻辑结构：顺序结构：最简单的算法结构，框与框之间从上到下进行。

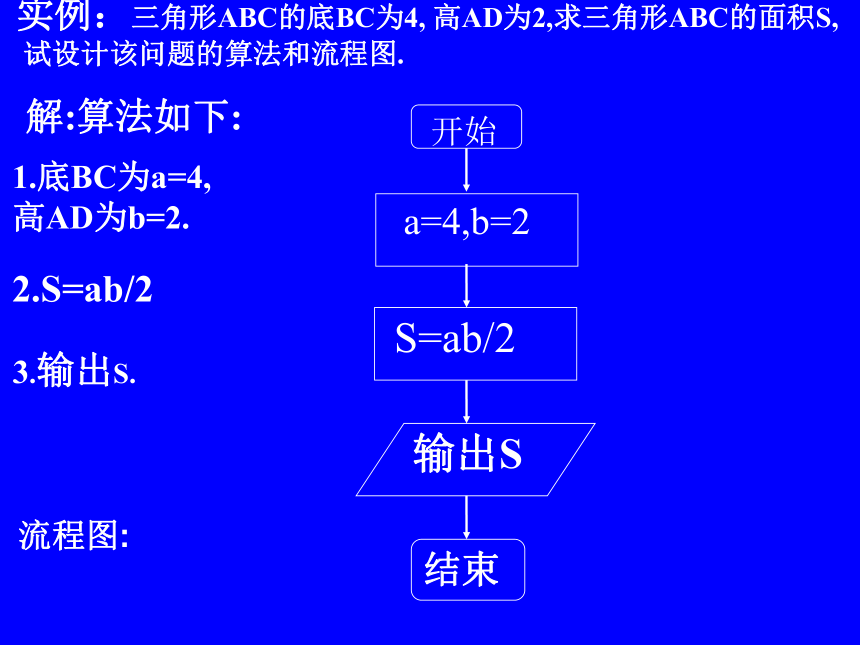

任何算法都离不开顺序结构。 实例：三角形ABC的底BC为4, 高AD为2,求三角形ABC的面积S,
试设计该问题的算法和流程图.
解:算法如下:1.底BC为a=4, 高AD为b=2. 2.S=ab/23.输出S.流程图: 开始 a=4,b=2 S=ab/2
输出S

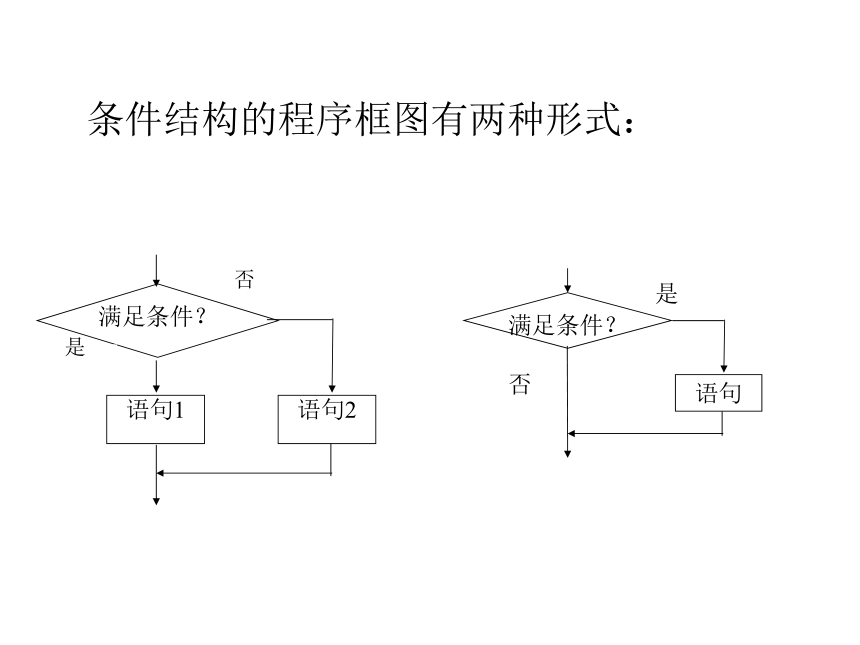

结束条件结构的程序框图有两种形式：典型例题

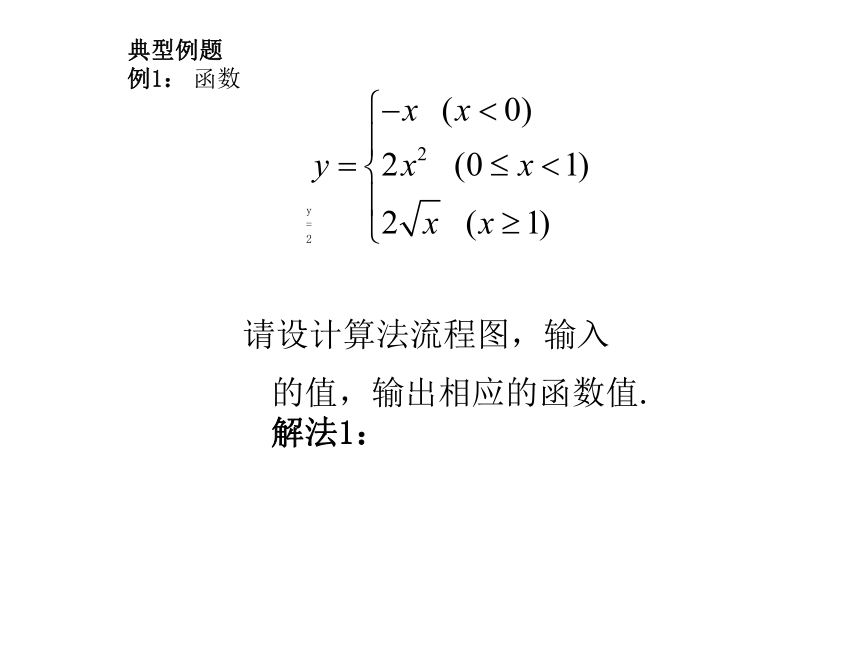

例1： 函数
y=2请设计算法流程图，输入的值，输出相应的函数值.
解法1：
y=2
解法2：
循环结构分为当型和直到型两种，当型循环是先判断后执行，
当条件满足时执行，不满足则停止.
直到型循环是先执行一次，后判断，
当条件不满足时执行，满足则停止.
例2 设计一个算法程序框图，
求12-32+52-72+…+972-992的和.
解法1：
[点评] 不能改
为 ，
因为不符合当型结构，也不符合直
型结构.
i=i+1与sum=sum+(-1)i+1（2i-1）2 顺序不能调换，
一般是先累加后计数，如调换，
条件应改为sum=1，i≤49.
数列求和累加等式一般为sum=sum+通项公式.
解法2：
[点评] 否 ，不能改为
是
因不符合直到型结构，
也不符合当型结构，i=i+1与sum=sum+(-1)i+1（2i-1）2 顺序也不能调换.
否是根据条件把流程图补充完整，求内所有奇数的和；
处填
(2) 处填 以下给出的是计算的值的一个程序框图，
其中判断框内应填入的条件是 i>10 图1是某县参加2007年高考的学生身高条形统计图，从左到右的各条形表示的学生人数依次记为（如表示身高（单位：cm）在内的学生人数）．
图2是统计图1中身高在一定范围内学生人数的一个算法流程图．现要统计身高在160～180cm（含160cm，不含180cm）的学生人数，那么在流程图中的判断框内应填写的条件是（ ）
Ａ． Ｂ． Ｃ． Ｄ． 图1图2如果执行右面的程序框图，那么输出的 （ ）
Ａ．2450 Ｂ．2500
Ｃ．2550 Ｄ．2652C阅读右边的程序框图，若输入的是100，则输出的变量和的值依次是（ ）
A．2500，2500 B．2550，2550
C．2500，2550 D．2550，2500`D
若 则输出的
数是 a .（用字母a，b，c填空） 为了计算出的近似值，用RAND（ ）产生01的随机数，RAND（ ）则产生的随机数．如右图，假如当输入时，输出，则由此可以估计的近似值为（保留4位有效数字）（ C ）A．3.150 B．3.151 C． 3.152 D． 3.153
