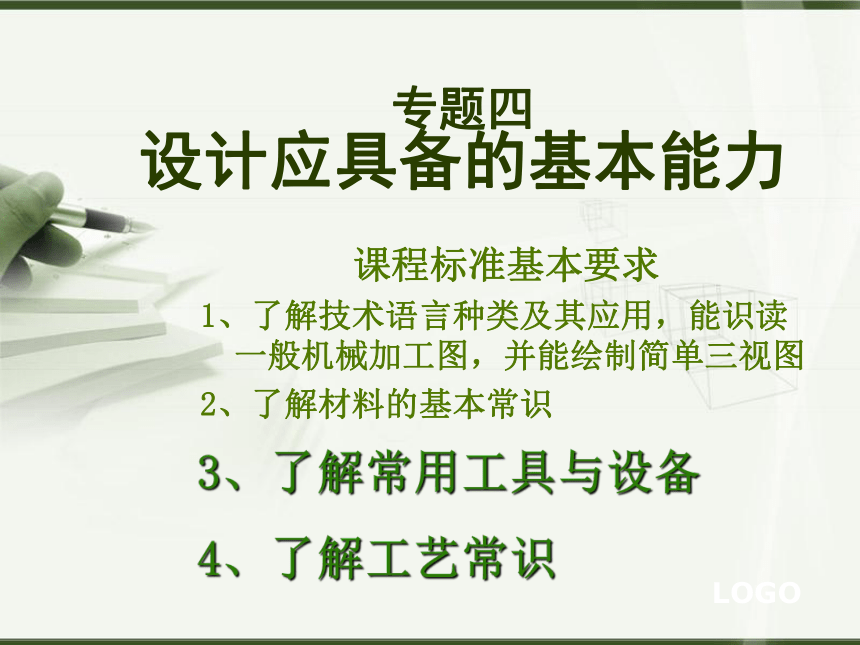

课件60张PPT。课程标准基本要求
1、了解技术语言种类及其应用，能识读 一般机械加工图，并能绘制简单三视图
2、了解材料的基本常识
专题四 设计应具备的基本能力3、了解常用工具与设备

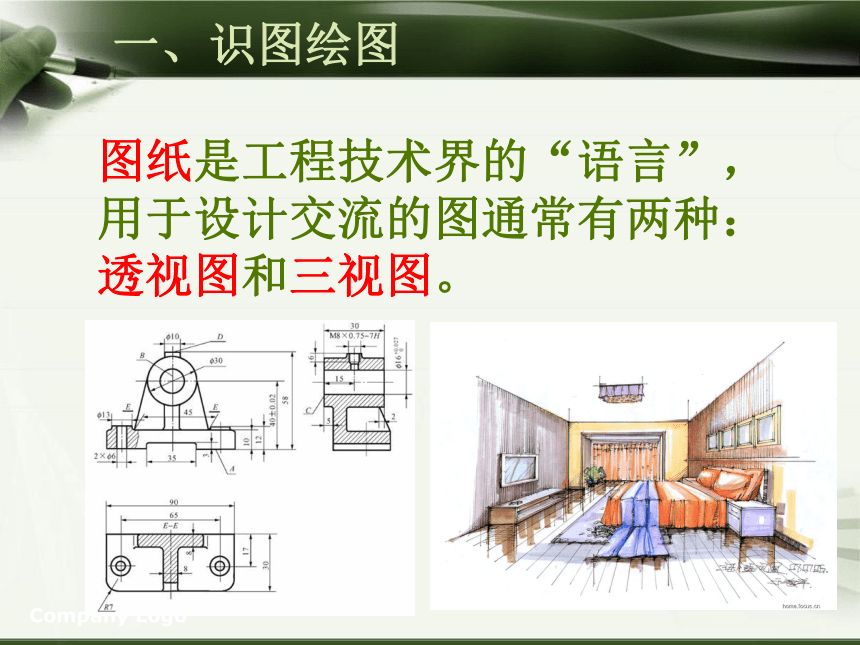

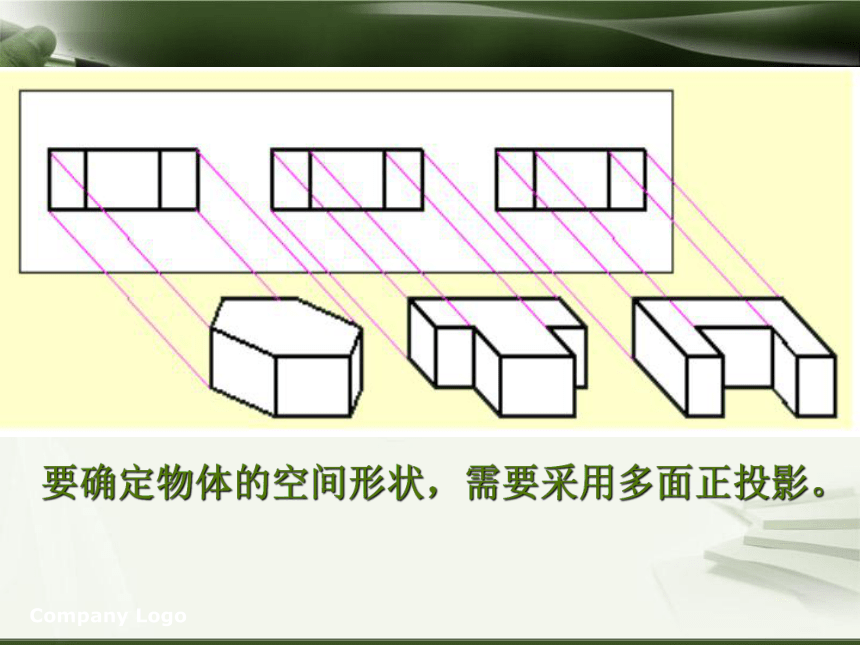

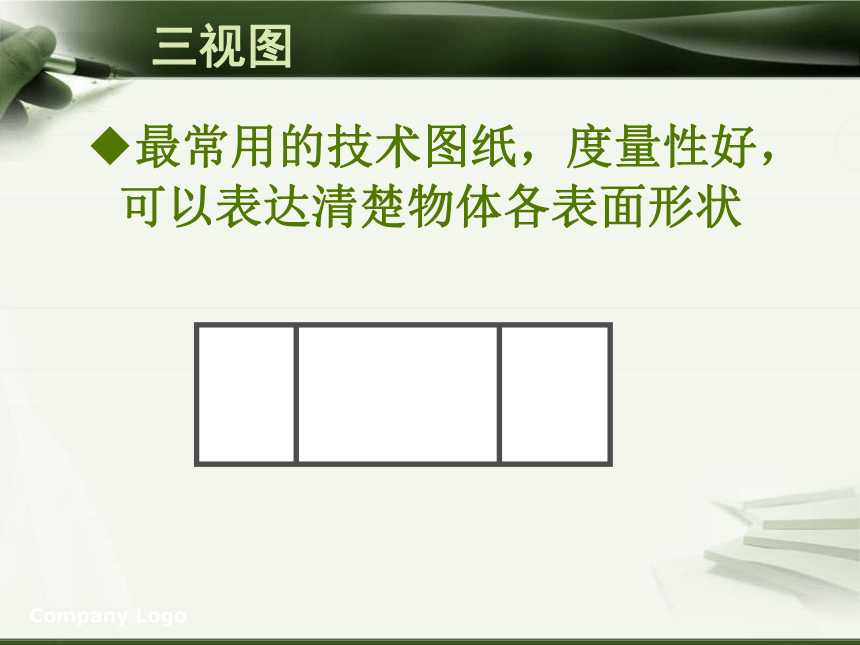

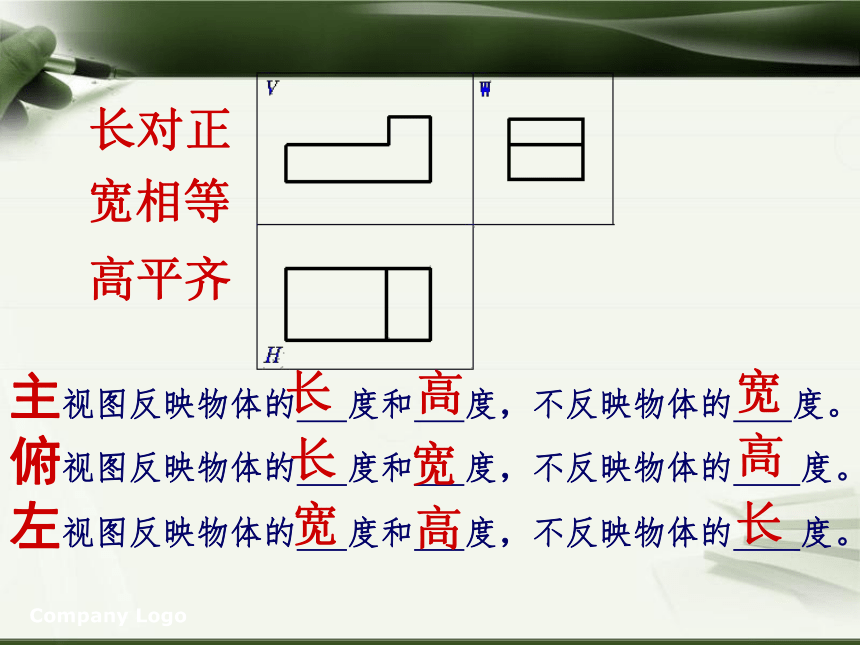

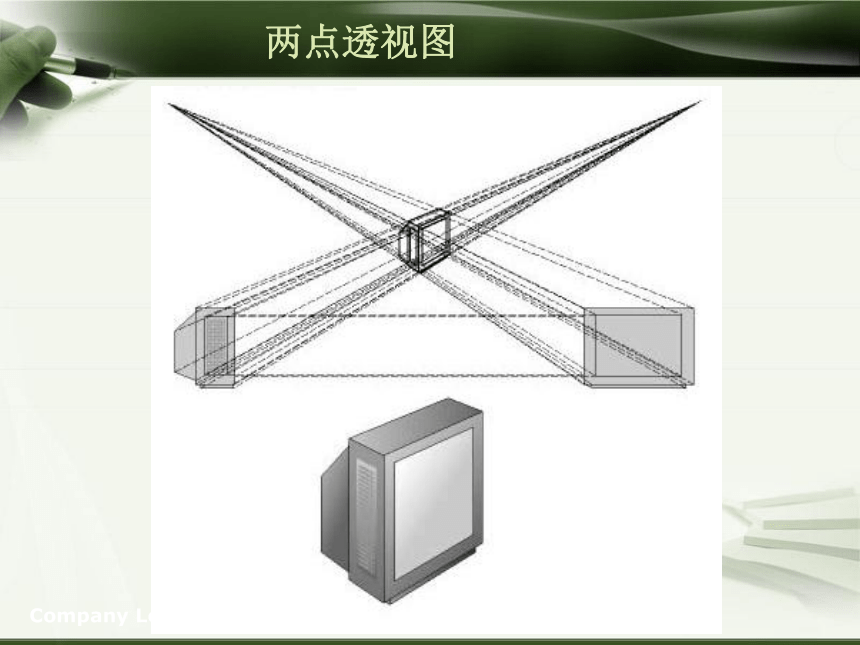

4、了解工艺常识Company Logo一、识图绘图图纸是工程技术界的“语言”， 用于设计交流的图通常有两种： 透视图和三视图。 Company Logo一点透视图Company Logo两点透视图Company Logo三点透视图Company Logo三视图最常用的技术图纸，度量性好，可以表达清楚物体各表面形状 Company Logo要确定物体的空间形状，需要采用多面正投影。Company Logo真实性积聚性收缩性Company Logo主视图反映物体的 度和 度，不反映物体的 度。

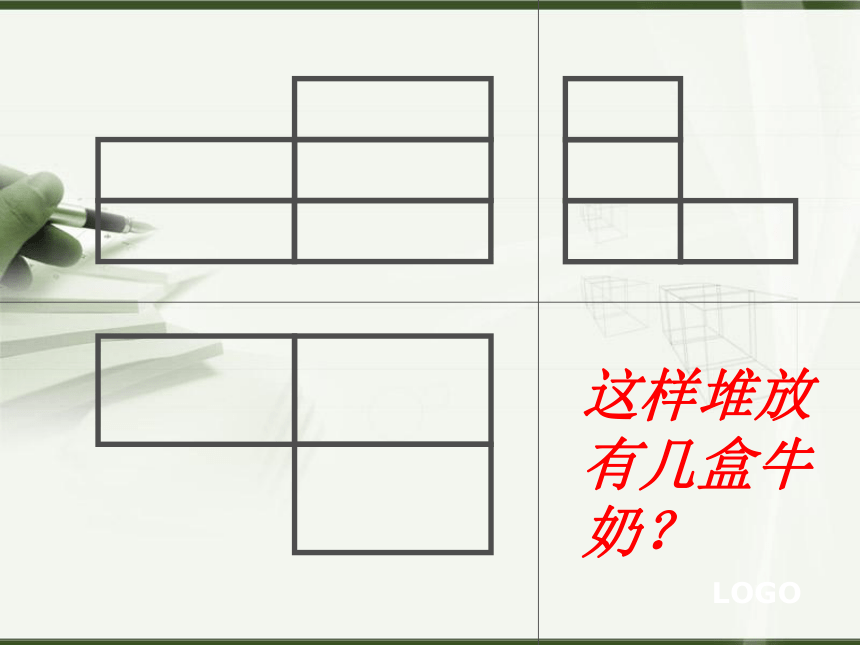

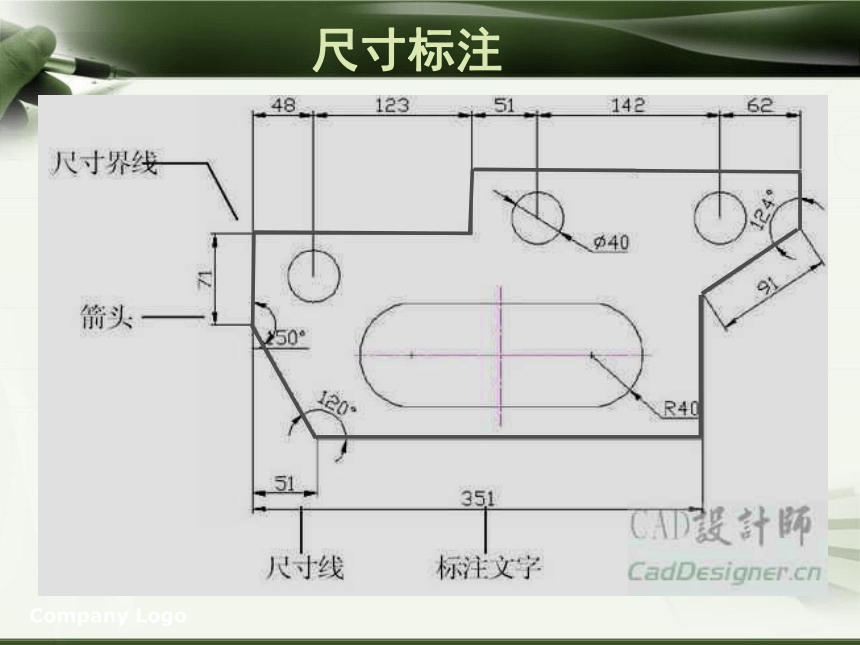

俯视图反映物体的 度和 度，不反映物体的 度。左视图反映物体的 度和 度，不反映物体的 度。长对正高平齐宽相等宽长高这样堆放有几盒牛奶？Company Logo尺寸标注Company Logo丁字尺使用方法Company Logo二、材料及其性能1、材料分类天然材料
合成材料
混合材料三大合成材料：
塑料、合成橡胶和合成纤维。Company Logo2、材料性能强度 弹性 韧性 硬度 延展性 Company Logo3、常用材料（1）木材（2）金属材料黑色金属（含铁金属） 有色金属（不含铁金属） （3）塑料热塑性塑料热固性塑料 Company Logo三、工具与设备木工工具与设备钳工工具与设备Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中刨子木工工具与设备Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中锯Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中斧子Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中凿子Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中弓摇钻Company Logo手电钻Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中钉冲Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中羊角锤Company Logo卷尺木工铅笔Company Logo墨 斗-画长直线Company Logo木工工具使用注意事项：1、工具锋利所以一定要注意安全
2、工具需要修磨，保持锋利
3、保存工具要在刃口擦油防锈Company Logo工作台Company Logo木工车床Company Logo平刨机Company Logo钳工工具与设备划线工具Company Logo手锤（榔头）常用敲击工具Company Logo錾子凿、刻、旋、削加工材料 Company Logo錾刻花纹的手镯Company Logo锉刀用于对金属、木料、皮革等表层做微量加工 Company Logo外螺纹内螺纹Company Logo攻丝工具—丝锥和绞手加工内螺纹Company LogoCompany Logo套丝工具—板牙和板牙架加工外螺纹Company Logo套丝Company Logo虎钳台..手..加持工件Company Logo机用平口钳Company Logo砂轮机磨削錾子、钻头、刀具，修磨小零件Company Logo钻床台钻摇臂钻立钻对工件进行钻孔、扩孔、攻丝等操作Company Logo工艺过程四、工艺工艺就是生产过程中的程序、方法和技巧，它体现了生产活动中的技术和知识经验，并把这种体现分解落实到了每道工序、每个操作步骤Company Logo四、工艺榫卯连接Company Logo孔明锁世博中国馆斗拱Company Logo1、锻造工艺将金属材料加热到一定温度使其软化然后通过捶打、锻压改变其形状，使其符合预定要求，主要是制作毛坯件。Company Logo2、机械加工工艺车工
刨工
镗工
铣工
磨工Company Logo3、焊接工艺利用高温和焊接材料将分离的零件融合在一起形成整体Company LogoCompany Logo砂型铸造Company Logo4、铸造工艺将铁等金属熔化成液体，浇注入一定的型腔中，以获得一定形状的零件，适用于制作那些外表形状比较复杂而不太规则的黑色金属和有色金属零件毛皮。Company Logo5、冲压工艺利用冲床结合模具将有较好延展性的金属冲压成型Company LogoCompany Logo6、热切割工艺利用一定设备将化学能、电能、光能转化为热能，产生瞬间高温熔化金属材料的一种切割加工法Company Logo7、热处理工艺通过“加热 冷却”等程序改变金属的金相组织结构，使其物理性能（硬度、韧性）得到改变Company Logo喷漆枪美观、防锈Company Logo镀铬Company Logo铆接
1、了解技术语言种类及其应用，能识读 一般机械加工图，并能绘制简单三视图
2、了解材料的基本常识
专题四 设计应具备的基本能力3、了解常用工具与设备
4、了解工艺常识Company Logo一、识图绘图图纸是工程技术界的“语言”， 用于设计交流的图通常有两种： 透视图和三视图。 Company Logo一点透视图Company Logo两点透视图Company Logo三点透视图Company Logo三视图最常用的技术图纸，度量性好，可以表达清楚物体各表面形状 Company Logo要确定物体的空间形状，需要采用多面正投影。Company Logo真实性积聚性收缩性Company Logo主视图反映物体的 度和 度，不反映物体的 度。
俯视图反映物体的 度和 度，不反映物体的 度。左视图反映物体的 度和 度，不反映物体的 度。长对正高平齐宽相等宽长高这样堆放有几盒牛奶？Company Logo尺寸标注Company Logo丁字尺使用方法Company Logo二、材料及其性能1、材料分类天然材料
合成材料
混合材料三大合成材料：
塑料、合成橡胶和合成纤维。Company Logo2、材料性能强度 弹性 韧性 硬度 延展性 Company Logo3、常用材料（1）木材（2）金属材料黑色金属（含铁金属） 有色金属（不含铁金属） （3）塑料热塑性塑料热固性塑料 Company Logo三、工具与设备木工工具与设备钳工工具与设备Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中刨子木工工具与设备Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中锯Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中斧子Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中凿子Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中弓摇钻Company Logo手电钻Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中钉冲Company LogoA、把木料锯断或锯割 开的工具
B、对木材表面进行刨 削使其光滑平直
C、凿削榫眼或其他局 部形状的铲削
D、砍削木料
E、钻孔
F、敲击、拔钉
G、将钉子冲入木料中羊角锤Company Logo卷尺木工铅笔Company Logo墨 斗-画长直线Company Logo木工工具使用注意事项：1、工具锋利所以一定要注意安全
2、工具需要修磨，保持锋利
3、保存工具要在刃口擦油防锈Company Logo工作台Company Logo木工车床Company Logo平刨机Company Logo钳工工具与设备划线工具Company Logo手锤（榔头）常用敲击工具Company Logo錾子凿、刻、旋、削加工材料 Company Logo錾刻花纹的手镯Company Logo锉刀用于对金属、木料、皮革等表层做微量加工 Company Logo外螺纹内螺纹Company Logo攻丝工具—丝锥和绞手加工内螺纹Company LogoCompany Logo套丝工具—板牙和板牙架加工外螺纹Company Logo套丝Company Logo虎钳台..手..加持工件Company Logo机用平口钳Company Logo砂轮机磨削錾子、钻头、刀具，修磨小零件Company Logo钻床台钻摇臂钻立钻对工件进行钻孔、扩孔、攻丝等操作Company Logo工艺过程四、工艺工艺就是生产过程中的程序、方法和技巧，它体现了生产活动中的技术和知识经验，并把这种体现分解落实到了每道工序、每个操作步骤Company Logo四、工艺榫卯连接Company Logo孔明锁世博中国馆斗拱Company Logo1、锻造工艺将金属材料加热到一定温度使其软化然后通过捶打、锻压改变其形状，使其符合预定要求，主要是制作毛坯件。Company Logo2、机械加工工艺车工
刨工
镗工
铣工
磨工Company Logo3、焊接工艺利用高温和焊接材料将分离的零件融合在一起形成整体Company LogoCompany Logo砂型铸造Company Logo4、铸造工艺将铁等金属熔化成液体，浇注入一定的型腔中，以获得一定形状的零件，适用于制作那些外表形状比较复杂而不太规则的黑色金属和有色金属零件毛皮。Company Logo5、冲压工艺利用冲床结合模具将有较好延展性的金属冲压成型Company LogoCompany Logo6、热切割工艺利用一定设备将化学能、电能、光能转化为热能，产生瞬间高温熔化金属材料的一种切割加工法Company Logo7、热处理工艺通过“加热 冷却”等程序改变金属的金相组织结构，使其物理性能（硬度、韧性）得到改变Company Logo喷漆枪美观、防锈Company Logo镀铬Company Logo铆接
