【备考2023】杭州中考科学一模试题分类汇编（6）：物理实验探究（含答案）

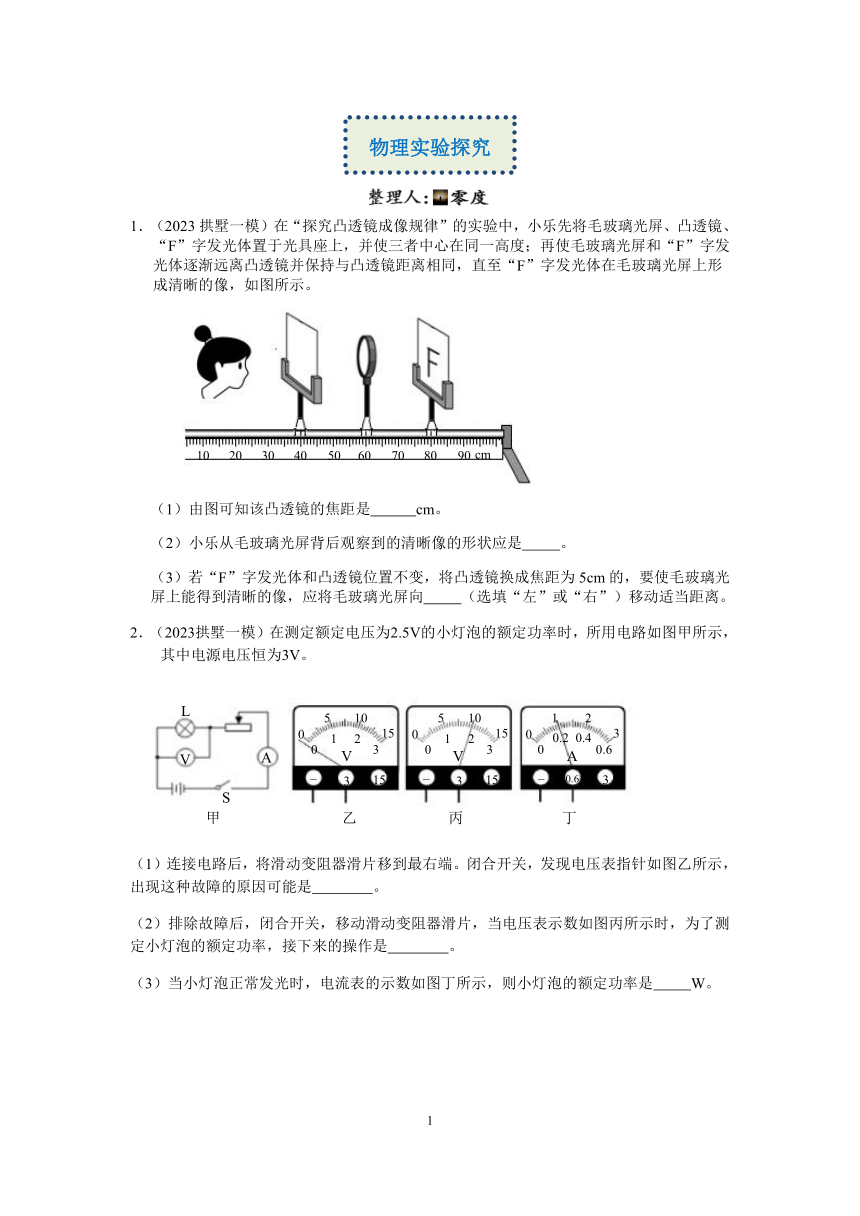

1．（2023拱墅一模）在“探究凸透镜成像规律”的实验中，小乐先将毛玻璃光屏、凸透镜、“F”字发光体置于光具座上，并使三者中心在同一高度；再使毛玻璃光屏和“F”字发光体逐渐远离凸透镜并保持与凸透镜距离相同，直至“F”字发光体在毛玻璃光屏上形成清晰的像，如图所示。
（1）由图可知该凸透镜的焦距是 cm。
（2）小乐从毛玻璃光屏背后观察到的清晰像的形状应是 。
（3）若“F”字发光体和凸透镜位置不变，将凸透镜换成焦距为5cm的，要使毛玻璃光屏上能得到清晰的像，应将毛玻璃光屏向 （选填“左”或“右”）移动适当距离。
2．（2023拱墅一模）在测定额定电压为2.5V的小灯泡的额定功率时，所用电路如图甲所示，其中电源电压恒为3V。
（1）连接电路后，将滑动变阻器滑片移到最右端。闭合开关，发现电压表指针如图乙所示，出现这种故障的原因可能是 。
（2）排除故障后，闭合开关，移动滑动变阻器滑片，当电压表示数如图丙所示时，为了测定小灯泡的额定功率，接下来的操作是 。
（3）当小灯泡正常发光时，电流表的示数如图丁所示，则小灯泡的额定功率是 W。
3. (2023西湖区一模)小金发现一一个定值电阻R的标签已模糊，故利用电流表、电压表等器材测量其电阻大小.
甲 乙
(1)请用笔画线代替导线，将如图甲所示实验电路补充完整，要求滑动变阻器的滑片P向左移动时，电流表示数变小:
(2)正确连接电路并闭合开关后，发现无论怎么移动滑动变阻器的滑片，电压表有示数但无变化，而电流表无示数，则此时电路的故障是 。
(3)小金又设计了如图乙所示的电路，也完成了电阻R阻值的测量(R0为滑动变阻器且已知它的最大阻值为R0)。请完成下列步骤:
①闭合开关S，把滑片移到最左端，记下电流表的示数I1;
②把滑片移到最右端，记下电流表的示数I2;
③电阻R= (用I1、I2和R0表示)。
4. (2023西湖区一模)小金用如图甲所示的器材“探究平面镜成像的特点”。小金在水平桌面上铺一张白纸，将玻璃板竖立在白纸上,沿着玻璃板在纸上画一条直线OO’，代表平面镜的位置。把一支点燃的蜡烛A放在玻璃板前面，把另一支相同的蜡烛B，放在玻璃板后面移动，直到看上去它与蜡烛A的像完全重合。移动蜡烛A,多做几次实验，并把三次实验的位置记录在白纸上，如图乙。
(1)实验时选择两支相同蜡烛的目的是 。
(2)实验过程中,小金将蜡烛A逐渐远离玻璃板时,蜡烛A的像的大小 。(选填"变大”、“不变”或“变小”);
(3)若不使用直尺和三角板，要验证物、像是否对称，接下去的操作是 。

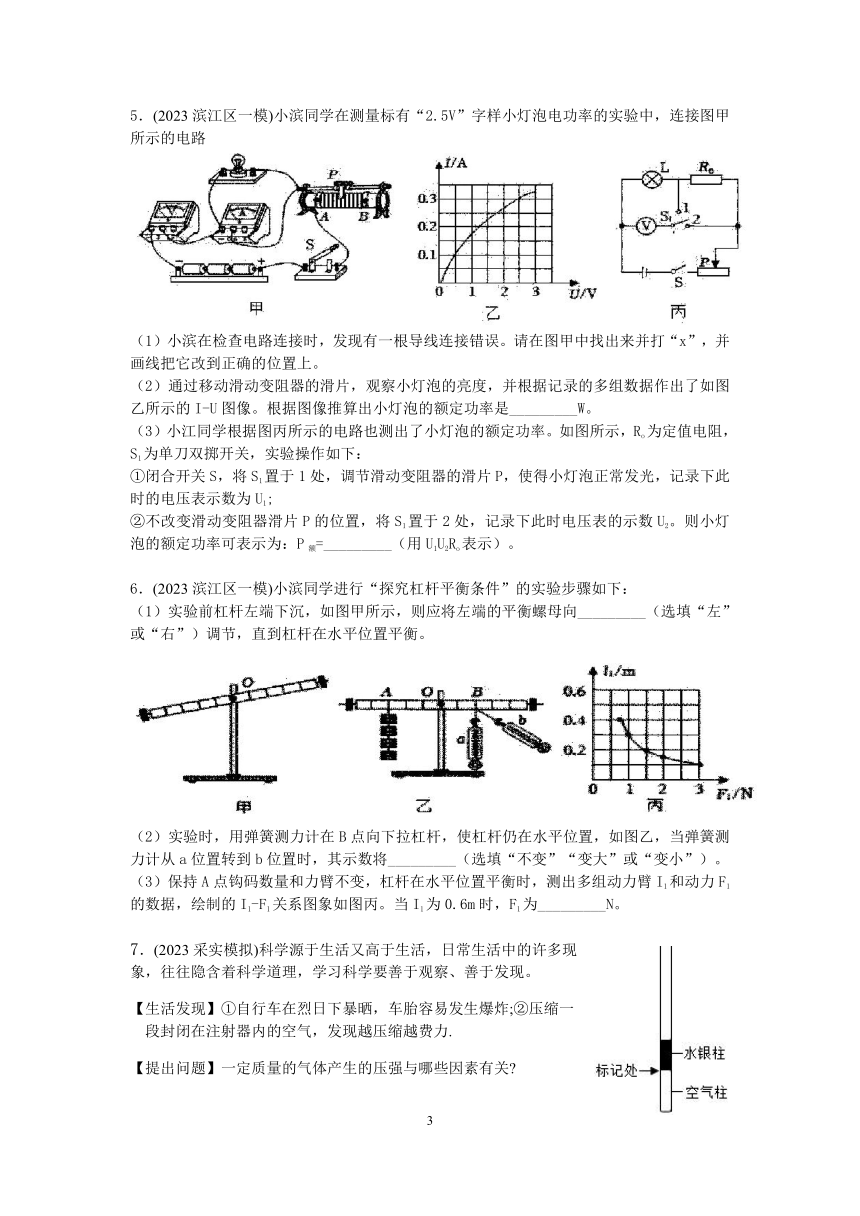

5．(2023滨江区一模)小滨同学在测量标有“2.5V”字样小灯泡电功率的实验中，连接图甲所示的电路
（1）小滨在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打“x”，并画线把它改到正确的位置上。
（2）通过移动滑动变阻器的滑片，观察小灯泡的亮度，并根据记录的多组数据作出了如图乙所示的I-U图像。根据图像推算出小灯泡的额定功率是_________W。
（3）小江同学根据图丙所示的电路也测出了小灯泡的额定功率。如图所示，Ro为定值电阻，S1为单刀双掷开关，实验操作如下：
①闭合开关S，将S1置于1处，调节滑动变阻器的滑片P，使得小灯泡正常发光，记录下此时的电压表示数为U1;
②不改变滑动变阻器滑片P的位置，将S1置于2处，记录下此时电压表的示数U2。则小灯泡的额定功率可表示为：P额=_________（用U1U2Ro表示）。
6．(2023滨江区一模)小滨同学进行“探究杠杆平衡条件”的实验步骤如下：
（1）实验前杠杆左端下沉，如图甲所示，则应将左端的平衡螺母向_________（选填“左”或“右”）调节，直到杠杆在水平位置平衡。
（2）实验时，用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置，如图乙，当弹簧测力计从a位置转到b位置时，其示数将_________（选填“不变”“变大”或“变小”）。
（3）保持A点钩码数量和力臂不变，杠杆在水平位置平衡时，测出多组动力臂I1和动力F1的数据，绘制的I1-F1关系图象如图丙。当I1为0.6m时，F1为_________N。
7．(2023采实模拟)科学源于生活又高于生活，日常生活中的许多现象，往往隐含着科学道理，学习科学要善于观察、善于发现。
【生活发现】①自行车在烈日下暴晒，车胎容易发生爆炸;②压缩一段封闭在注射器内的空气，发现越压缩越费力.
【提出问题】一定质量的气体产生的压强与哪些因素有关
【建立假设】假设一：一定质量的气体产生的压强可能与气体的温度有关;
假设二：一定质量的气体产生的压强可能与气体的(1) 有关;
【实验检验】为验证假设一，进行如下操作:
步骤一:取一根长度约为1米一端封闭的细玻璃管，在室温（20℃)下用水银密封一段空气柱,将玻璃管竖直固定，并在玻璃管上标出水银柱下表面的位置，如图所示;
糅记处—水银柱
步骤二:将空气柱浸入50℃的水中，待水银柱不再上升后，往玻璃管内注入水银，直到(2) 为止;
步骤三:将空气柱浸入80℃的水中，重复实验。
【现象描述】空气柱的温度越高，上方的水银柱也越长。
【得出结论】(3) 。
【评价交流】科学猜想往往需要一定的事实作为依据，请为猜想“气体产生的压强还可能与气体的质量有关”，列举一种事实作为依据，(4) 。
8.(2023采实模拟)小金利用图甲的电路测量小灯泡的电功率。小灯泡的额定电压为3伏.
(1)根据电路图，连接实物图（要求:向左移动滑片时，电路图和实物图滑动变阻器电阻变化趋势相同。)
(2)闭合开关，电压表的示数如图乙所示，为了测量小灯泡的额定功率，此时应将滑动变阻器的滑片向 (填“左”或“右”)端移动。则小灯泡的额定功率为 瓦;
(3)正确连接电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有正常偏转'但偏转角度的较小。则接下来应进行的操作是 .
A.更换小灯泡 B.检查电路是否断路 C.移动滑动变阻器滑片，观察灯泡是否发光
(4)调节滑动变阻器，记录多组电压、电流数据，计算小灯泡对应功率，完成实验，图丙是小金作出的小灯泡I-U图象。关于小灯泡功率P与通过其电流平方I2的关系。如图所示的图象中最合理的是 .
9.(2023育才模拟)小金在探究凸透镜成像规律”的实验中。
(1)当蜡烛凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的 (选填“放大”或“缩小”或“等大")的像。利用此成像原理可以制成 。(选填“照相机”、“投影仪”和“放大镜”)
(2)保持蜡烛位置不变，小金将自己的近视眼镜的镜片放在蜡烛与凸透镜之间，并靠近凸透镜,若想在光屏上再次得到清晰的像，小金应该向 。(选填“靠近”或“远离”）凸透镜方向移动光屏。
10.(2023育才模拟)小金做“测量小灯泡额定电功率”实验时，小灯泡铭牌上写着“3.8伏”字样，小灯泡电阻约为10欧,电源电压为6伏，滑动变阻器的规格为“20欧，2安”。
甲 乙
(1)由于电压表0~15伏量程的最小刻度为0.5伏，不够精确，小金计划将电压表0~3伏的量程接入电路(如图甲)，当观察到 时，可以判断此时小灯泡正常发光;
(2)按图甲所示电路进行实验，为确保各元件安全，开关S闭合前，滑动变阻器的滑片Р应大致停留在 处（选填“A’、“B”、“C”或“D”) ;
(3)小灯泡正常发光时，电流表示数如图乙所示，则该小灯泡的额定功率为 瓦。
参考答案
1．（1）10.0（或10）。（2） 。（3）右。
2．（1）电压表的正负接线柱接反了。（2）向左移动滑动变阻器的滑片，直到电压表的示数为2.5V。（3）0.5。
3.（1）图略；（2）R断路；（3）I2R0/(I1-I2)；
4.（1）便于比较像与物的大小；（2）不会；（3）将白纸沿所画直线对折，若A1与B1、A2与B2、A3与3B重合，则表明像与物关于镜面对称。
5．
（1）
（2）0.75
（3）
6．（1）右（2）变大（3）0.5
7．（1）体积或密度
（2）水银柱下表面到达标记处
（3）一定质量的气体，温度越高，其压强越大
（4）越接近地球表面，空气的越稠密，相同体积空气质量越大，气压越大；越往高空空气越稀薄，相同体积的空气质量越小，气压越小
8.（1）图略（2）左 0.75w （3）C （4）B
9.（1）缩小；照相机；（2）远离；
10.（1）2.2v；（2）C；（3）1.14；
