2023年安徽省中考化学二轮复习专题四 工艺流程图(共49张PPT)

(共49张PPT)
【安徽中考2023复习】专题四 工艺流程图
命题导向
01

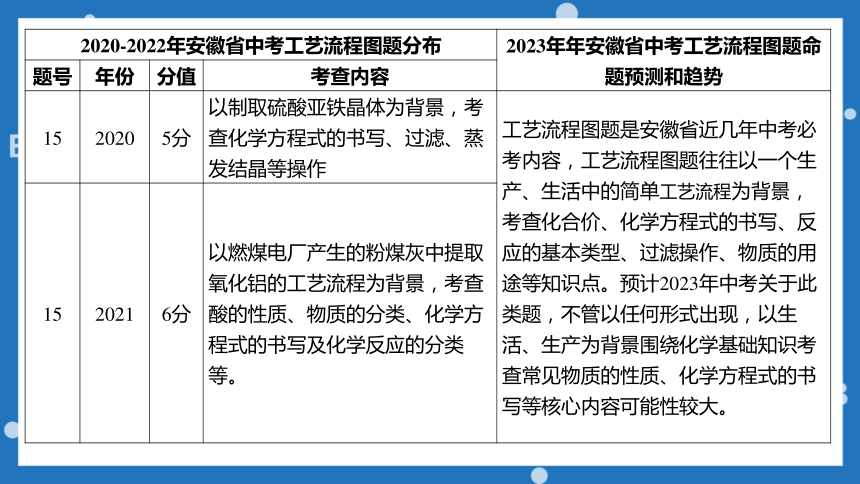

2020-2022年安徽省中考工艺流程图题分布 2023年年安徽省中考工艺流程图题命题预测和趋势
题号 年份 分值 考查内容
15 2020 5分 以制取硫酸亚铁晶体为背景，考查化学方程式的书写、过滤、蒸发结晶等操作 工艺流程图题是安徽省近几年中考必考内容，工艺流程图题往往以一个生产、生活中的简单工艺流程为背景，考查化合价、化学方程式的书写、反应的基本类型、过滤操作、物质的用途等知识点。预计2023年中考关于此类题，不管以任何形式出现，以生活、生产为背景围绕化学基础知识考查常见物质的性质、化学方程式的书写等核心内容可能性较大。
15 2021 6分 以燃煤电厂产生的粉煤灰中提取氧化铝的工艺流程为背景，考查酸的性质、物质的分类、化学方程式的书写及化学反应的分类等。

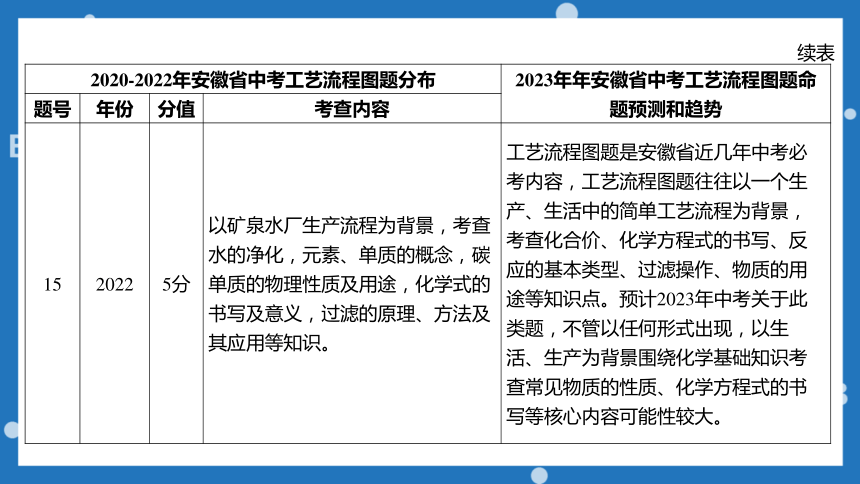

2020-2022年安徽省中考工艺流程图题分布 2023年年安徽省中考工艺流程图题命题预测和趋势
题号 年份 分值 考查内容
15 2022 5分 以矿泉水厂生产流程为背景，考查水的净化，元素、单质的概念，碳单质的物理性质及用途，化学式的书写及意义，过滤的原理、方法及其应用等知识。 工艺流程图题是安徽省近几年中考必考内容，工艺流程图题往往以一个生产、生活中的简单工艺流程为背景，考查化合价、化学方程式的书写、反应的基本类型、过滤操作、物质的用途等知识点。预计2023年中考关于此类题，不管以任何形式出现，以生活、生产为背景围绕化学基础知识考查常见物质的性质、化学方程式的书写等核心内容可能性较大。
续表
题型解读
02

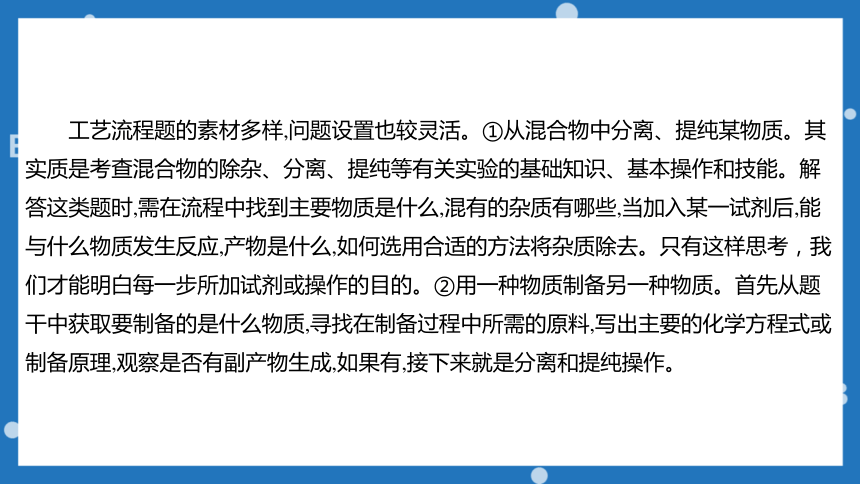

工艺流程题的素材多样,问题设置也较灵活。①从混合物中分离、提纯某物质。其实质是考查混合物的除杂、分离、提纯等有关实验的基础知识、基本操作和技能。解答这类题时,需在流程中找到主要物质是什么,混有的杂质有哪些,当加入某一试剂后,能与什么物质发生反应,产物是什么,如何选用合适的方法将杂质除去。只有这样思考，我们才能明白每一步所加试剂或操作的目的。②用一种物质制备另一种物质。首先从题干中获取要制备的是什么物质,寻找在制备过程中所需的原料,写出主要的化学方程式或制备原理,观察是否有副产物生成,如果有,接下来就是分离和提纯操作。

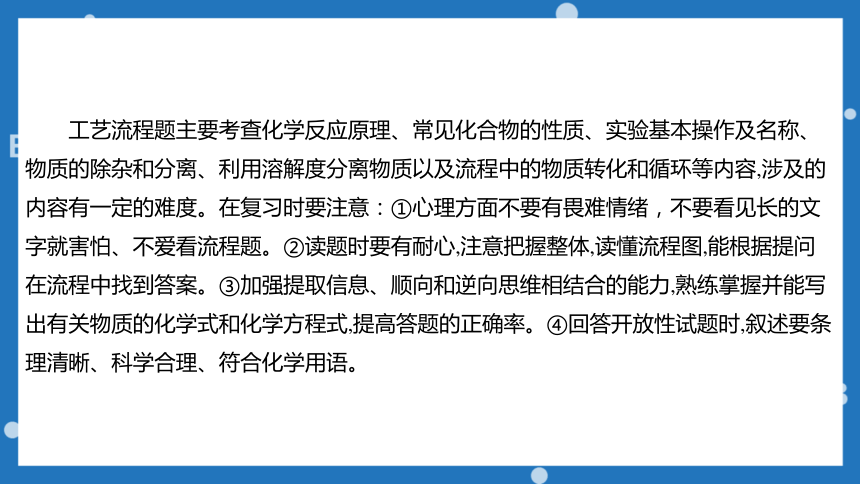

工艺流程题主要考查化学反应原理、常见化合物的性质、实验基本操作及名称、物质的除杂和分离、利用溶解度分离物质以及流程中的物质转化和循环等内容,涉及的内容有一定的难度。在复习时要注意：①心理方面不要有畏难情绪，不要看见长的文字就害怕、不爱看流程题。②读题时要有耐心,注意把握整体,读懂流程图,能根据提问在流程中找到答案。③加强提取信息、顺向和逆向思维相结合的能力,熟练掌握并能写出有关物质的化学式和化学方程式,提高答题的正确率。④回答开放性试题时,叙述要条理清晰、科学合理、符合化学用语。

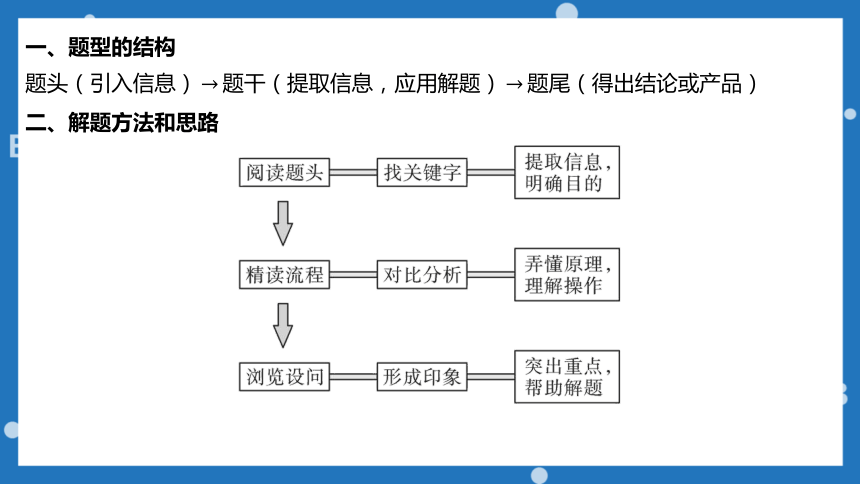

一、题型的结构
题头（引入信息） 题干（提取信息，应用解题） 题尾（得出结论或产品）
二、解题方法和思路

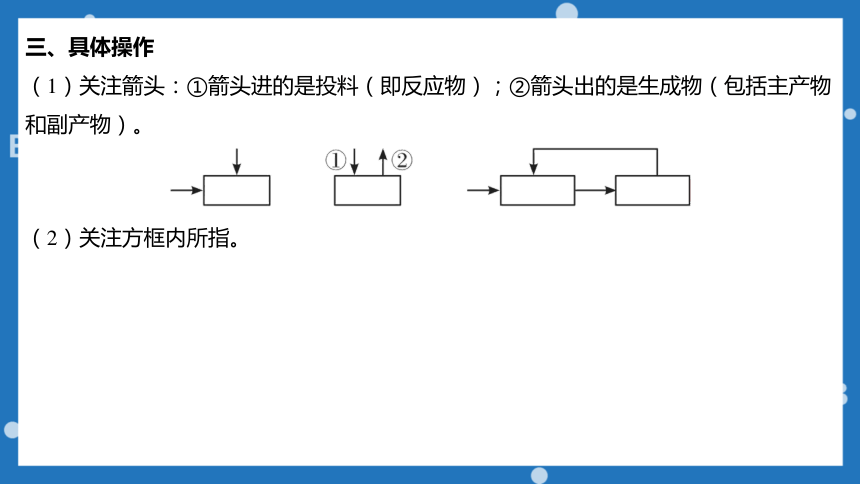

三、具体操作
（1）关注箭头：①箭头进的是投料（即反应物）；②箭头出的是生成物（包括主产物和副产物）。
（2）关注方框内所指。

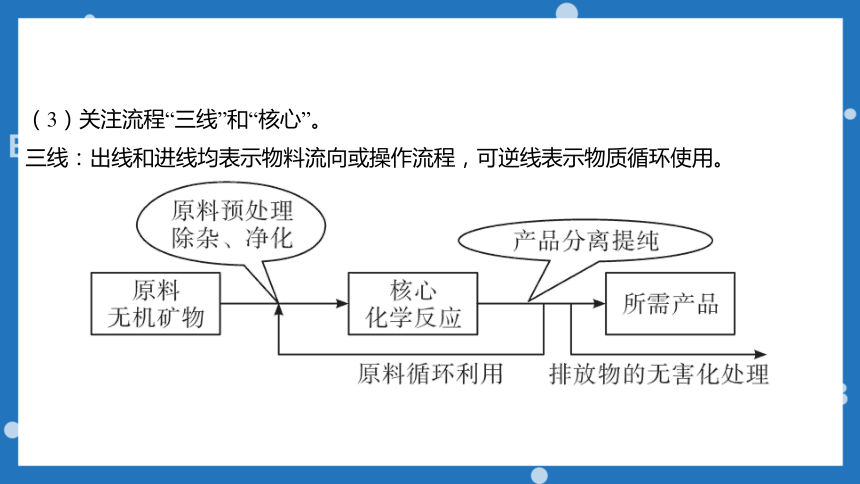

（3）关注流程“三线”和“核心”。
三线：出线和进线均表示物料流向或操作流程，可逆线表示物质循环使用。

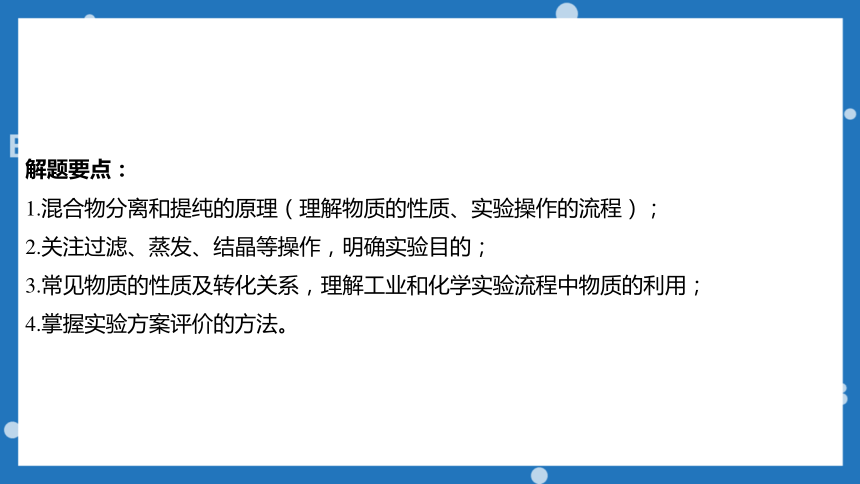

解题要点：
1.混合物分离和提纯的原理（理解物质的性质、实验操作的流程）；
2.关注过滤、蒸发、结晶等操作，明确实验目的；
3.常见物质的性质及转化关系，理解工业和化学实验流程中物质的利用；
4.掌握实验方案评价的方法。
典例实训
03
类型一 金属的性质和金属资源的利用流程
【例1】(2020·安徽)硫酸亚铁晶体是重要的化学试剂。传统制备方法是用铁屑与稀硫酸反应，因铁屑中含有硫、磷等杂质，与稀硫酸反应会产生刺鼻、呛人的有毒气体，某科技小组改用铁屑与硫酸铜溶液反应制备硫酸亚铁晶体，流程如下：
（1）步骤①中反应的化学方程式为_________________________。

[解析] 铁屑中铁与硫酸铜反应生成硫酸亚铁和铜。
（2）操作Ⅰ的名称是______。步骤②涉及蒸发，蒸发时必需的仪器有铁架台（含铁
圈）、酒精灯、玻璃棒、________。
过滤
蒸发皿
[解析] 经过操作Ⅰ实现了固液分离，常用方法为过滤；蒸发时除了上述仪器，还需蒸发皿蒸发溶液，得到晶体。
（3）用硫酸铜溶液代替稀硫酸制备硫酸亚铁晶体，优点是________________________
__。
不产生有毒气体，安全环保
[解析] 由于铁屑中存在硫、磷等杂质，与稀硫酸反应会产生刺鼻、呛人的有毒气体，所以利用硫酸铜与铁屑反应，避免了有毒气体生成。
针对训练
1.(2022·淮南模拟)钼（元素符号是 ）是一种重要的金属，用它制成的合金具有良
好的机械性能，在工农业生产和国防上都有着广泛的应用。如图是利用钼矿石（主要
成分为 ）制备金属钼的流程图，请据图回答下列问题。
（1）反应①常将钼矿石粉碎，目的是____________________________________。
增大与空气的接触面积，使其充分反应
（2）操作 的名称是______，所需的玻璃仪器有烧杯、漏斗和________。
过滤
玻璃棒
（3）写出反应③的化学方程式：_ _________________________。基本类型是________
__。

置换反应
2.(2021·丹东)黄铜是以 为主要添加元素的铜合金。黄铜渣中约含 、
、 、 ，其余为杂质。某工厂处理黄铜渣可得到硫酸锌晶体，
其主要流程如图。（杂质不溶于水，不参与反应）
已知：

（1）步骤Ⅰ中需要通风并远离火源，其原因是__________________________________
__________________________。
锌和硫酸反应产生的氢气具有可燃性，氢气遇到明火可能发生爆炸
（2）步骤Ⅰ中产生气体的化学方程式是___________________________。

（3）溶液A中的阳离子有__________________（填离子符号）。
、 、
（4）固体B是________（填“纯净物”或“混合物”）。
混合物
（5）溶液A的质量____（填“＞”“＜”或“＝”）溶液C的质量。
＜
3.(2022·荆州)从废旧电脑的某些零部件中回收金属银，设计流程如图所示：
（1）步骤Ⅰ和步骤Ⅱ都涉及的实验操作是______。
过滤
（2）步骤Ⅰ中加入足量稀硫酸后发生反应的化学方程式为________________________
_____________________________。

（3）溶液 中只含有一种溶质，该溶质的化学式为__________。

（4）据此判断，铜、银、铝的金属活动性由强到弱的顺序是______________________
________（填元素符号）。
、 、
4.广西蕴含丰富的铝土资源，铝工业是广西传统优势产业。某工厂用铝土矿（主要成
分为 、 、 等）提取 ，提取流程如图所示：
已知：Ⅰ.
Ⅱ.
（1）“酸浸”前，通常将铝土矿进行粉碎处理，“粉碎”的主要目的是________________
________________________。
增大反应物接触面积，使反应更快、更充分
（2）经检验，滤渣Ⅰ的主要成分是 ，由此推测 的性质有_____（填序号）。
A.难溶于水 B.化学性质很活泼
C.不能与盐酸反应 D.不能与 溶液反应
AC
（3）滤渣Ⅲ加热时，生成 和一种常见的氧化物，请写出反应的化学方程式：
_________________________该反应属于______（填基本反应类型）反应。

分解
类型二 变废为宝流程
【例2】(2021·安徽)某燃煤电厂产生的固体废弃物粉煤灰中含有较多的氧化铝。从粉煤灰中提取氧化铝的工艺流程如图。
（1）“酸浸”中使用的酸是___（填字母序号）。
A. B. C.
B
[解析] 由于“酸浸”后生成了硫酸铝，所以使用的酸是硫酸。
（2）流程中涉及的氧化物有_________________（写出1种即可）。
（或 ）
[解析] 从流程中的物质可以看出，属于氧化物的有氧化铝、水。
（3）“煅烧”过程发生反应的化学方程式为_ __________________________，反应类型
是__________。

分解反应
[解析] 煅烧的反应条件是高温，氢氧化铝生成了氧化铝和水，水在此时是气体，要标
气体符号，化学方程式为： 。一种物质生成了两种物质，
属于分解反应。
（4）该工艺的价值在于________________________________。
废物再利用（其他合理答案均可）
[解析] 该工艺的价值在于废物再利用或有利于保护金属资源等，合理均可。
本题主要考查酸的性质、物质的分类、化学方程式的书写及化学反应的分类等。
针对训练
图1
1.(2022·扬州节选)电石渣[主要成分为
，还含有 等杂质]是一种工业废
渣，以它为原料可生产纳米碳酸钙，制备方案
如下。
已知：
① 溶液显酸性；
②“浸取”时的主要反应为
；
③“碳化”时的主要反应为 。
（1）电石渣久置在空气中会产生一定量的碱式碳酸钙 ，化学式中
的 为___。
2
（2）用不同质量分数的 溶液浸取电石渣时， 元素提取率和 元素去除率的
数值如图2所示，你认为较适宜的 质量分数是______。

（3）浸取时，向浸取液中滴加氨水调节 ，将镁元素全部沉淀，则操作1为______
（填操作名称）。
过滤
（4）工业上将操作1所得溶液碱化后，进行喷雾碳化，碳化塔的构造如图3所示，
从___处通入（填“A”或“B”），其目的是_______________________________________
_________。
A
能使二氧化碳和碱化液充分接触，反应更快、更充分
2.(2022·合肥庐阳二模)某化学小组从含钴（主要以 的形式存在）的电子
废料中回收氧化钴 ，工艺流程如下：
（1） 中硫元素化合价是____价。

（2）步骤Ⅱ中测定溶液的 值的方法是_______________________________________
__________________________________。将 转化为 沉淀，所加试剂 的
化学式为_________________________________。
用玻璃棒蘸取少许待测液于干燥的 试纸上，与标准比色卡比照，读出 数值
（其他可溶性碳酸盐皆可）
（3）写出步骤Ⅲ有关化学方程式：_ ____________________，该反应属于______反应
（填基本反应类型）。

分解
3.(2022·乐山)垃圾分类有利于保护环境，充分利用资源。某厂从废旧电子产品中回
收贵重金属同时制备 的工艺流程如图：
已知：步骤③中发生反应的化学方程式为： 。
回答下列问题。
（1）从垃圾分类的角度，该厂加工的废旧电子产品属于___。
A.有害垃圾 B.可回收垃圾 C.厨余垃圾 D.其他垃圾
B
（2）流程中步骤③回收的贵重金属为________。
金、银
（3）流程中操作 表示一系列的操作，包括：蒸发浓缩、__________、过滤、洗涤、
干燥等。
降温结晶
（4）步骤②中发生反应的化学方程式为__________________________。

类型三 资源、能源的综合利用流程
【例3】(2022·连云港)连云港海洋资源丰富，应用前景广阔。
（1）海水晒盐。如图是利用海水提取粗盐的过程：
①“蒸发池”中质量逐渐减少的物质是_____（填化学式）。

②实验室里除去粗盐中难溶性杂质一般步骤为溶解、过滤、蒸发，这三种基本操作中
都要使用的玻璃仪器是________。
玻璃棒
[解析] 溶解、过滤、蒸发，这三种基本操作中都要使用的玻璃仪器是玻璃棒。
③析出晶体后的“母液”是氯化钠的__________（选填“饱和溶液”或“不饱和溶液”）。
母液中含有 ，向母液中加入澄清石灰水有白色沉淀生成，该复分解反应的化学
方程式为____________________________________。
饱和溶液

[解析] 析出氯化钠晶体后的母液是氯化钠的饱和溶液，氯化镁和氢氧化钙反应生成氢
氧化镁沉淀和氯化钙，化学方程式为 。
（2）海底探物。海底埋藏着大量的“可燃冰”，其主要成分是甲烷水合物（由甲烷分子
和水分子组成），还含有少量的 等气体。下列说法正确的是___（填字母）。
a.可燃冰和干冰都属于混合物
b.可燃冰与煤相比是较清洁燃料
c.可燃冰和石油都属于可再生能源

[解析] .可燃冰属于混合物，干冰是固态的二氧化碳，属于纯净物； .可燃冰中没有
硫元素等，与煤相比是较清洁燃料，正确； .可燃冰和石油都属于不可再生能源。
本题主要考查粗盐提纯、资源综合利用和新能源开发、常见能源的种类、能源的分类、饱和溶液和不饱和溶液等知识。
针对训练
1.(2022·孝感)中国芯彰显中国“智”造。芯片的基材主要是高纯硅，如图是用粗硅原料（含氧化镁等杂质，不考虑其他杂质与酸反应）制备高纯硅的一种简易流程。
（1）写出操作 的名称：______。
过滤
（2）写出 中硅元素的化合价：____。

（3）上述流程中，可以循环利用的物质是_____（填化学式）。

（4）滤液中含有的阳离子为___________（写离子符号）。
、
（5）写出 与 反应的化学方程式：_ ______________________。

2.(2022·宜昌)科技的发展，催生了许多新型化学工艺流程。
（1）上述流程对于解决能源问题有重大意义。
①反应Ⅰ的化学方程式为_ ___________________。

②将氢能储存在________（填化学式）中，解决了氢能源不便贮存和运输的问题。

（2）“碳中和”是指通过植树造林、节能减排等措施使二氧化碳的排放总量和减少总量
相当。上述流程中有利于实现“碳中和”，消耗二氧化碳的反应化学方程式为
____________________________。

（3）我们的下列做法中，有利于实现“碳中和”的是______。
A.减少车辆接送，步行上学 B.正反两面书写，节约用纸
C.勤洗手勤换衣，讲究卫生 D.垃圾分类投放，回收利用
ABD
3.(2022·淮南模拟)2021年3月全国两会期间，政府工作报告中提到的“碳达峰”“碳中和”
成为热词，“碳中和”必须做好“加减法”，既要减少二氧化碳等温室气体排放，又要发
展碳捕集和封存技术等，实现排放量和吸收量的平衡，碳捕捉技术常用 溶液来
捕捉二氧化碳，工艺流程如图所示（部分条件及物质未标出）。
（1）操作①的名称是______；
过滤
（2）流程中涉及的碱是_____（填字母序号）。
A. B. C. D.
AC
（3）捕捉室中发生反应的化学方程式为______________________________，该转化过
程中循环使用的物质是__________，属于复分解反应的是____（填①、②或①和②）。

氢氧化钠
②
类型四 机器生产设备流程
【例4】(2021·北海节选)某工厂生产高锰酸钾的流程如图所示，请回答下列问题：
（1）“混合加热室”发生的主要是__________
（填“物理变化”或“化学变化”）。
物理变化
[解析] 由图可知二氧化锰和氢氧化钾通过混合加热室后变成了二者的熔融物，该过程中无新物质生成，属于物理变化。
（2）“电解室”反应中，反应前后化合价发生变化的元素有________（写元素符号）。
、
[解析] “电解室”反应中，反应前水中氢元素的化合价是 价，反应后氢气中氢元素
的化合价是0价；反应前锰酸钾中锰元素化合价是 ，反应后高锰酸钾中锰元素的化
合价是 。反应前后化合价发生变化的元素有氢元素、锰元素。
（3）生产流程中可循环利用的物质是_____（写化学式）。

[解析] 既是生成物又是反应物的物质可以循环利用，由流程图可得生产流程中可循环
利用的物质是 。
（4）写出氧化室中发生反应的化学方程式：
_______________________________________。

[解析] 由图可知氧化过程中空气中的氧气参加反应，即二氧化锰与氢氧化钾、氧气在
加热条件下反应生成锰酸钾和水，化学方程式为：
。
针对训练
1.(2022·赤峰)钢铁冶炼的部分工艺流程如图所示，回答下列问题。
（1）用化学方程式表示赤铁矿石冶炼成生铁的反应原理：
__________________________。

（2）钢铁冶炼的产品是生铁和钢，两者的主要区别是____________。
含碳量不同
（3）在钢水铸件机中，高温钢水加工成钢制零件时，充入氮气的作用是____________
________________________________。
作保护气，防止铁在高温下被空气中的氧气氧化
（4）流程的最后一道操作是涂层（即在金属制品表面进行喷漆或搪瓷等），该操作的
主要目的是________________________________。
隔绝氧气和水，防止金属制品生锈
2.(2022·北京)硼（B）是制造火箭耐热合金的原料。镁还原法生产硼的主要工艺流程如下图。
（1）脱水炉中，硼酸发生分解反应，化学方程式 ______ 。

（2）还原炉中，发生反应的基本反应类型为__________。
置换反应
（3）酸煮罐中，加入盐酸的目的是__________________；发生反应的化学方程式为_____
______________________。
除去硼中的氧化镁

3.(2022·山西)新型发光陶瓷是将高科技蓄光材料融入传统陶瓷釉料中，经高温烧制而成。它吸蓄光能后，可在阴暗环境中自行发光，以下是其部分生产流程。分析流程，回答下列问题。
（1）上述设备中，有化学变化发生的是________。
烧成炉
（2）练泥机将水和坯料充分调和，其作用相当于实验操作中的______。
搅拌
（3）施釉机先将蓄光釉料印刷在坯体上，再涂抹一层透明釉料的作用是____________
______________________________。
保护蓄光釉料（或提高釉面性能。合理即可）
（4）生产蓄光材料需要在稀有气体环境中进行，利用稀有气体的性质是____________
______________。
化学性质稳定（合理即可）
（5）若坯料中铁粉未被除去，则烧制的陶瓷会出现黑点，其原因是
___________________（用化学方程式解释）。
