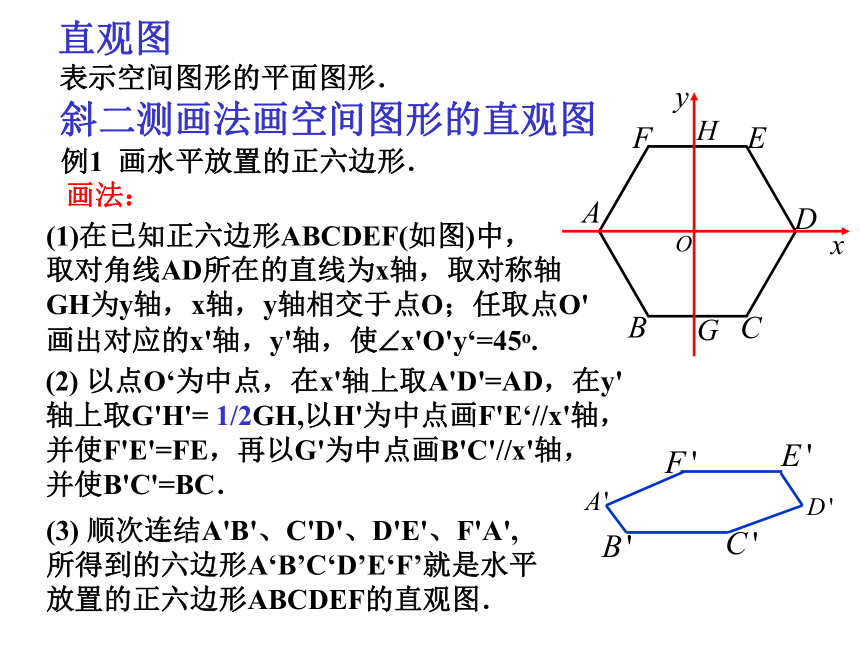

课件9张PPT。空间图形的平面画法课件制作:肖正生斜二测画法画空间图形的直观图例1 画水平放置的正六边形．直观图表示空间图形的平面图形．画法：(1)在已知正六边形ABCDEF(如图)中，
取对角线AD所在的直线为x轴，取对称轴
GH为y轴，x轴，y轴相交于点O；任取点O'
画出对应的x'轴，y'轴，使?x'O'y‘=45o.(2) 以点O‘为中点，在x'轴上取A'D'=AD，在y'
轴上取G'H'= 1/2GH,以H'为中点画F'E‘//x'轴，
并使F'E'=FE，再以G'为中点画B'C'//x'轴，
并使B'C'=BC．(3) 顺次连结A'B'、C'D'、D'E'、F'A',
所得到的六边形A‘B’C‘D’E‘F’就是水平

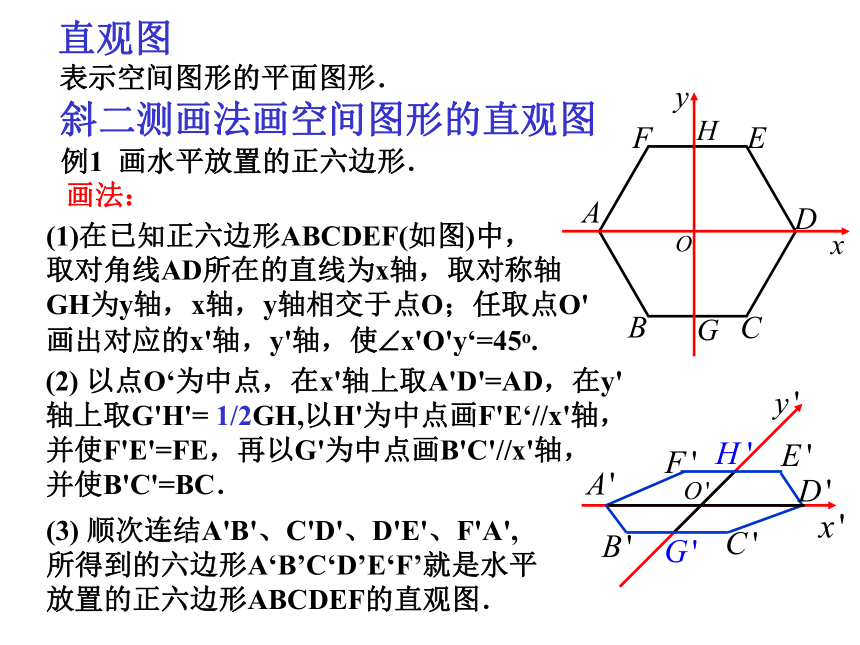

放置的正六边形ABCDEF的直观图．斜二测画法画空间图形的直观图例1 画水平放置的正六边形．直观图表示空间图形的平面图形．画法：(1)在已知正六边形ABCDEF(如图)中，
取对角线AD所在的直线为x轴，取对称轴
GH为y轴，x轴，y轴相交于点O；任取点O'
画出对应的x'轴，y'轴，使?x'O'y‘=45o.(2) 以点O‘为中点，在x'轴上取A'D'=AD，在y'
轴上取G'H'= 1/2GH,以H'为中点画F'E‘//x'轴，
并使F'E'=FE，再以G'为中点画B'C'//x'轴，
并使B'C'=BC．(3) 顺次连结A'B'、C'D'、D'E'、F'A',
所得到的六边形A‘B’C‘D’E‘F’就是水平
放置的正六边形ABCDEF的直观图．例2 画水平放置的正五边形的直观图例2 画水平放置的正五边形的直观图例3 画棱长为2cm的立方体的直观图.练习用斜二测法画一个水平放置的等腰梯形的直观图作业《导航》空间图形的平面表示天才出于勤奋！
