选择结构[下学期]
图片预览
文档简介

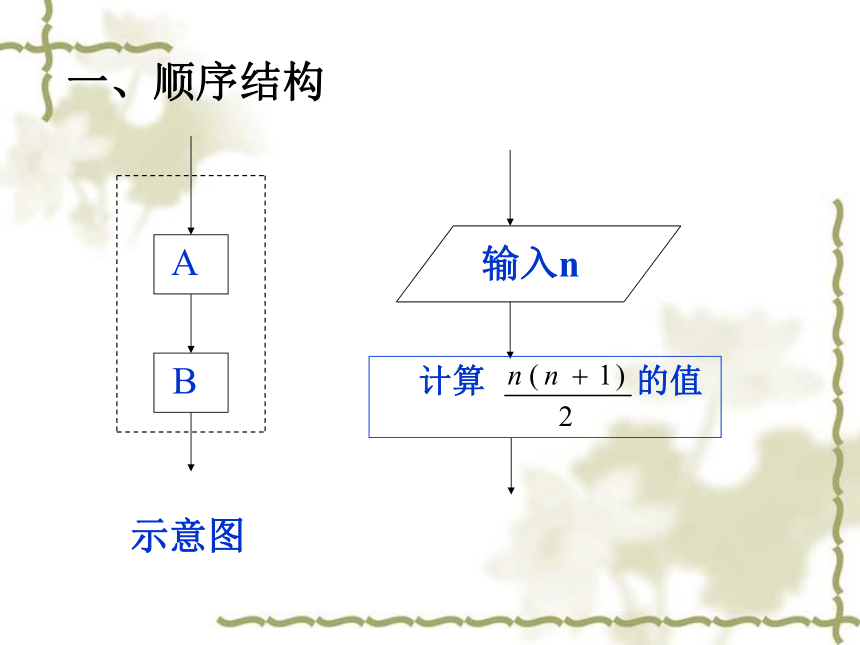

课件11张PPT。算法的三种基本逻辑结构复习：顺序结构、条件结构、循环结构.计算 的值 输入n 示意图 一、顺序结构1.写出作 ABC的外接圆的一个算法.
2.半径为r的圆的面积计算公式为S=πr23.已知两个单元分别存放了变量x和y的值，

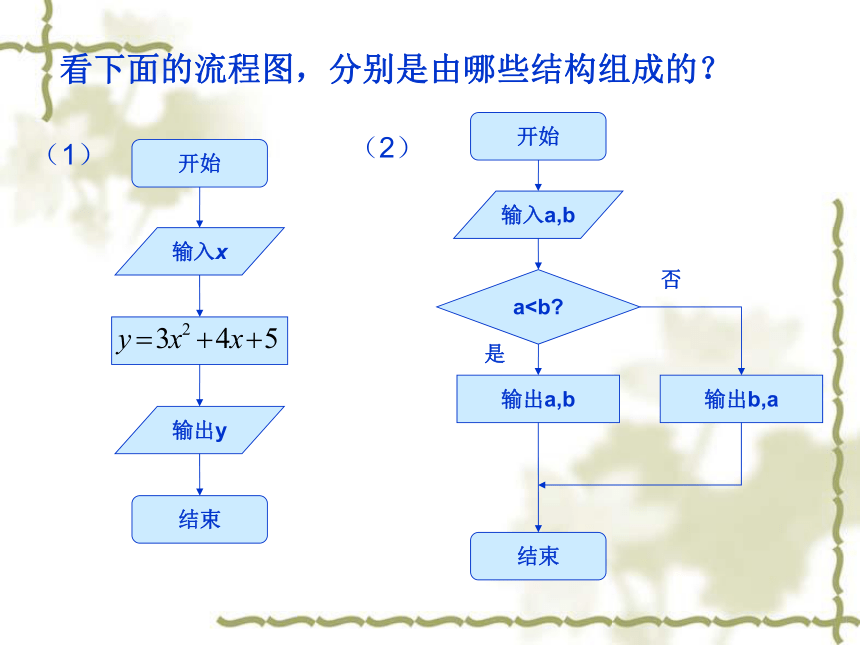

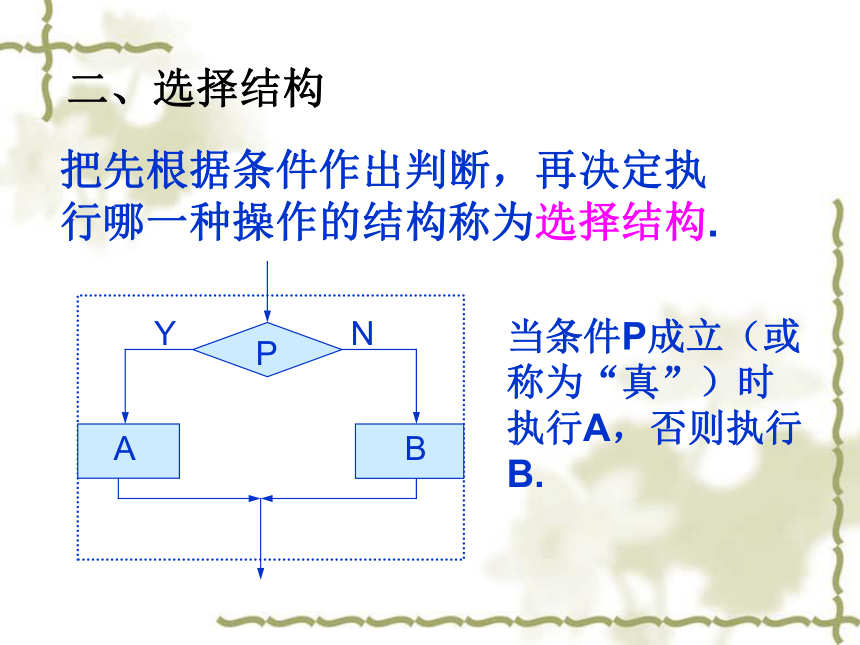

试写出交换这两个变量值的算法，并画出流程图.当r=10时，写出计算圆面积的算法，画出流程图.例题二、选择结构把先根据条件作出判断，再决定执行哪一种操作的结构称为选择结构.当条件P成立（或称为“真”）时执行A，否则执行B.看下面的流程图，分别是由哪些结构组成的？（1）（2）某铁路客运部门规定甲、乙两地之间旅客托运行李的费用为S1 输入行李的重量
S2 如果
否则
S3 输出行李重量 和cYN例题 设计求解一元二次方程的一个算法，并用流程图表示 例2 设计一个算法，任意输入一个x，计算y = | x | ，并输出 y 的数值。解：算法步骤
（1）输入x；
（2）若x < 0，则y = - x ；
（3）若x≥0，则y = x ；
（4）输出y开始输入xx<0y = - x 输出y结束y = x 是否例3 设计房租收费的算法,其要求是:住房面积80平方米以内,每平方米收费3元,住房面积超过80平方米时,超过部分,每平方米收费5元.输入住房面积数,输出应付的房租.算法分析：第一步：输入住房面积S第二步：根据面积选择计费方式：如果S小于或等于80，则租金为M=s×3，否则为M=240+(S-80)×5第三步：输出房租M的值。
2.半径为r的圆的面积计算公式为S=πr23.已知两个单元分别存放了变量x和y的值，
试写出交换这两个变量值的算法，并画出流程图.当r=10时，写出计算圆面积的算法，画出流程图.例题二、选择结构把先根据条件作出判断，再决定执行哪一种操作的结构称为选择结构.当条件P成立（或称为“真”）时执行A，否则执行B.看下面的流程图，分别是由哪些结构组成的？（1）（2）某铁路客运部门规定甲、乙两地之间旅客托运行李的费用为S1 输入行李的重量
S2 如果
否则
S3 输出行李重量 和cYN例题 设计求解一元二次方程的一个算法，并用流程图表示 例2 设计一个算法，任意输入一个x，计算y = | x | ，并输出 y 的数值。解：算法步骤
（1）输入x；
（2）若x < 0，则y = - x ；
（3）若x≥0，则y = x ；
（4）输出y开始输入xx<0y = - x 输出y结束y = x 是否例3 设计房租收费的算法,其要求是:住房面积80平方米以内,每平方米收费3元,住房面积超过80平方米时,超过部分,每平方米收费5元.输入住房面积数,输出应付的房租.算法分析：第一步：输入住房面积S第二步：根据面积选择计费方式：如果S小于或等于80，则租金为M=s×3，否则为M=240+(S-80)×5第三步：输出房租M的值。
