2014年高考真题解析物理分类汇编：M单元 交变电流

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

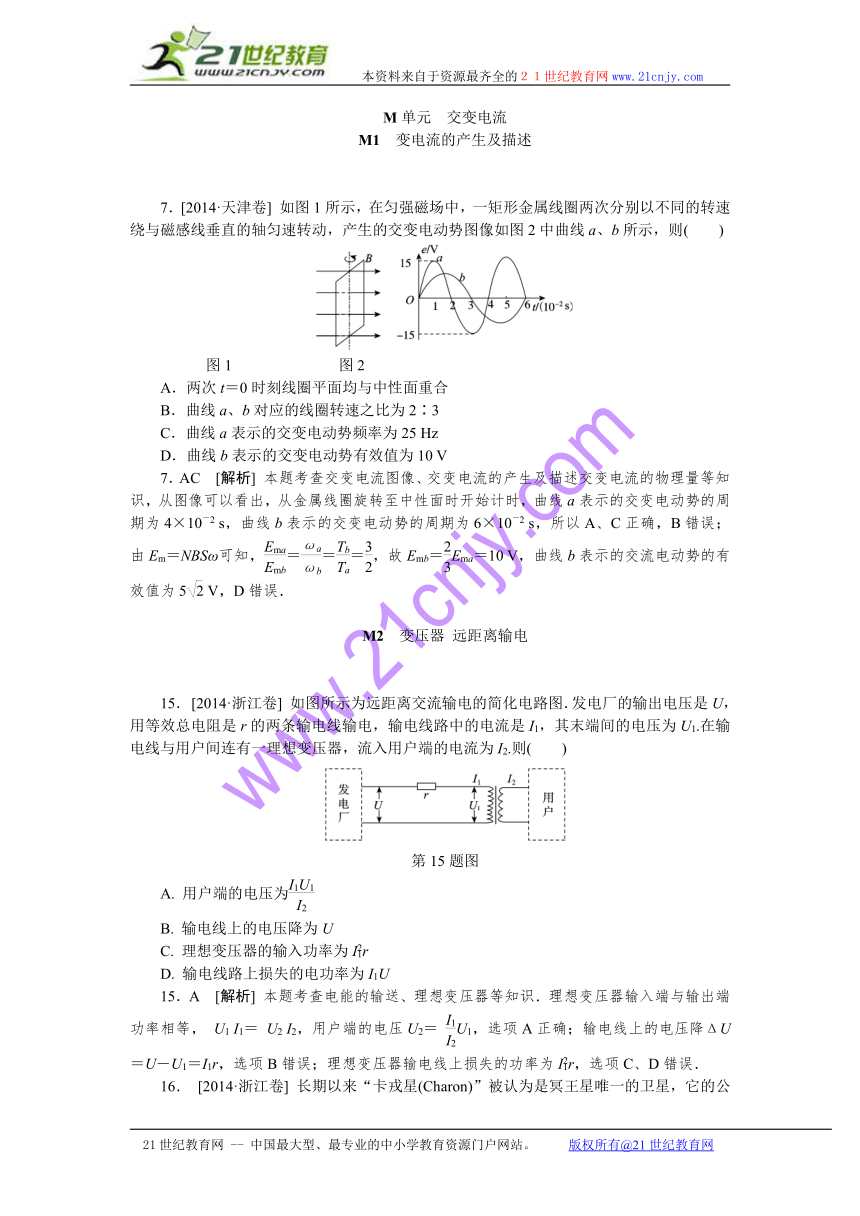

M单元　交变电流
M1　变电流的产生及描述
　　　　　　　　　　　　　　　　　　　
7．[2014·天津卷] 如图1所示，在 ( http: / / www.21cnjy.com )匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图2中曲线a、b所示，则(　　)
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\WLTJ4.EPS" \* MERGEFORMAT
　　　图1　　　　　　　图2
A．两次t＝0时刻线圈平面均与中性面重合
B．曲线a、b对应的线圈转速之比为2∶3
C．曲线a表示的交变电动势频率为25 Hz
D．曲线b表示的交变电动势有效值为10 V
7．AC　[解析] 本题考查交变电流图像、 ( http: / / www.21cnjy.com )交变电流的产生及描述交变电流的物理量等知识，从图像可以看出，从金属线圈旋转至中性面时开始计时，曲线a表示的交变电动势的周期为4×10－2 s，曲线b表示的交变电动势的周期为6×10－2 s，所以A、C正确，B错误；由Em＝NBSω可知，＝＝＝，故Emb＝Ema＝10 V，曲线b表示的交流电动势的有效值为5 V，D错误．21世纪教育网版权所有
M2　变压器 远距离输电
　　　　　　　　　　　　　　　　　　　
15． [2014·浙江卷] 如图所示为远 ( http: / / www.21cnjy.com )距离交流输电的简化电路图．发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1.在输电线与用户间连有一理想变压器，流入用户端的电流为I2.则(　　)21教育网
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\LZJ1.EPS" \* MERGEFORMAT
第15题图
A. 用户端的电压为
B. 输电线上的电压降为U
C. 理想变压器的输入功率为Ir
D. 输电线路上损失的电功率为I1U
15．A　[解析] 本题考 ( http: / / www.21cnjy.com )查电能的输送、理想变压器等知识．理想变压器输入端与输出端功率相等， U1 I1＝ U2 I2，用户端的电压U2＝ U1，选项A正确；输电线上的电压降ΔU＝U－U1＝I1r，选项B错误；理想变压器输电线上损失的功率为Ir，选项C、D错误．
16． [2014·浙江卷] 长期以来 ( http: / / www.21cnjy.com )“卡戎星(Charon)”被认为是冥王星唯一的卫星，它的公转轨道半径r1＝19 600 km，公转周期T1＝6.39天.2006年3月，天文学家新发现两颗冥王星的小卫星，其中一颗的公转轨道半径r2＝48 000 km，则它的公转周期T2最接近于(　　)
A．15天 B．25天 C．35天 D．45天
16．B　[解析] 本题考查开普勒第三定律、万有引力定律等知识．根据开普勒第三定律eq \f(r,T)＝eq \f(r,T)，代入数据计算可得T2约等于25天．选项B正确．21cnjy.com
1． [2014·四川卷] 如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则(　　)www.21-cn-jy.com
　　　　　　　　　　　　　　　　
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\LSC1.EPS" \* MERGEFORMAT 　 HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\LSC2.EPS" \* MERGEFORMAT
　甲　　　　　　　　　　　　　乙
A．用户用电器上交流电的频率是100 Hz
B．发电机输出交流电的电压有效值是500 V
C．输出线的电流只由降压变压器原副线圈的匝数比决定
D．当用户用电器的总电阻增大时，输电线上损失的功率减小
1．D　[解析] 从图乙得到交流电 ( http: / / www.21cnjy.com )的频率是50 Hz，变压器在输电过程中不改变交流电的频率， A错误；从图乙得到发电机输出电压的最大值是500 V，所以有效值为250 V，B错误；输电线的电流是由降压变压器的负载电阻和输出电压决定的，C错误；由于变压器的输出电压不变，当用户用电器的总电阻增大时，输出电流减小，根据电流与匝数成反比的关系可知，输电线上的电流减小，由P线＝I线R线可知，输电线上损失的功率减小，D正确．
21． [2014·新课标Ⅱ卷] ( http: / / www.21cnjy.com )如图所示，一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表A接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd，则(　　)【来源：21·世纪·教育·网】
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\2-10.EPS" \* MERGEFORMAT
A．Uab∶Ucd＝n1∶n2
B．增大负载电阻的阻值R，电流表的读数变小
C．负载电阻的阻值越小，c、d间的电压Ucd越大
D．将二极管短路，电流表的读数加倍
21．BD　[解析] 经交流电压表、交流电流 ( http: / / www.21cnjy.com )表测得的值分别为交变电压和交变电流的有效值，根据变压器公式＝得到输出电压，而输出电压U2不等于c、d端电压，因二极管具有单向导电性，输入电压通过变压器变压后经二极管整流后有效值发生变化， Ucd＝＝，则Uab∶Ucd＝n1∶n2，故A错误．增大负载电阻的阻值R, Uab不变，Ucd也不变，根据P出＝eq \f(U,R)可知输出功率减小，根据理想变压器的输入功率等于输出功率可知，输入功率必减小，故电流表读数变小，B正确，C错误．二极管短路时，U′cd＝U2，输出功率P′出＝eq \f(U′,R)＝eq \f(U,R)＝2P出，故输入功率P1也加倍，而输入电压U1不变，根据P1＝U1I1得电流表读数加倍，D正确．21·世纪*教育网
(一)必考题(共129分)
19． [2014·广东卷 ( http: / / www.21cnjy.com )] 如图11所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是(　　)www-2-1-cnjy-com
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\WLGD6.EPS" \* MERGEFORMAT
A．P向下滑动时，灯L变亮
B．P向下滑动时，变压器的输出电压不变
C．P向上滑动时，变压器的输入电流变小
D．P向上滑动时，变压器的输出功率变大
19．BD　[解析] 由 ( http: / / www.21cnjy.com )于理想变压器输入电压不变，则副线圈电压U2不变，滑片P滑动时，对灯泡两端的电压没有影响，故灯泡亮度不变，则选项A错误；滑片P下滑，电阻变大，但副线圈电压由原线圈电压决定，则副线圈电压不变，故选项B正确；滑片P上滑，电阻减小，副线圈输出电流I2增大，则原线圈输入电流I1也增大，故选项C错误；此时变压器输出功率P2＝U2I2将变大，故选项D正确．2-1-c-n-j-y
16． [2014·福建卷Ⅰ] 图为模 ( http: / / www.21cnjy.com )拟远距离输电实验电路图，两理想变压器的匝数n1＝n42R，忽略灯丝电阻随温度的变化．当A、B端接入低压交流电源时(　　)　　21*cnjy*com
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\LFJ6.EPS" \* MERGEFORMAT
A．A1、A2两表的示数相同
B．L1、L2两灯泡的亮度相同
C．R1消耗的功率大于R3消耗的功率
D．R2两端的电压小于R4两端的电压
16．D　[解析] 由于n1UL2，由P＝可知，L1的功率大于L2的功率，所以L1的亮度大于L2，故B项错误；由于A1表的示数小于A2表的示数，由P＝I2R可知，R1消耗的功率小于R3消耗的功率，故C项错误；由于A1表的示数小于A2表的示数，由U＝IR可知，R2两端的电压小于R4两端的电压，故D项正确．
M3　交变电流综合
　　　　　　　　　　　　　　　　　　　
7． [2014·天津卷] 如图1 ( http: / / www.21cnjy.com )所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图2中曲线a、b所示，则(　　)
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\WLTJ4.EPS" \* MERGEFORMAT
　　　图1　　　　　　　图2
A．两次t＝0时刻线圈平面均与中性面重合
B．曲线a、b对应的线圈转速之比为2∶3
C．曲线a表示的交变电动势频率为25 Hz
D．曲线b表示的交变电动势有效值为10 V
7．AC　[解析] 本题考查交变电流图像 ( http: / / www.21cnjy.com )、交变电流的产生及描述交变电流的物理量等知识，从图像可以看出，从金属线圈旋转至中性面时开始计时，曲线a表示的交变电动势的周期为4×10－2 s，曲线b表示的交变电动势的周期为6×10－2 s，所以A、C正确，B错误；由Em＝NBSω可知，＝＝＝，故Emb＝Ema＝10 V，曲线b表示的交流电动势的有效值为5 V，D错误．21·cn·jy·com
17． [2014·山东卷] 如图所 ( http: / / www.21cnjy.com )示，将额定电压为60 V的用电器通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A．以下判断正确的是(　　)2·1·c·n·j·y
HYPERLINK "http://www.21cnjy.com" INCLUDEPICTURE "F:\\模板\\SD4.EPS" \* MERGEFORMAT
A．变压器输入功率为484 W
B．通过原线圈的电流的有效值为0.6 A
C．通过副线圈的电流的最大值为2.2 A
D．变压器原、副线圈匝数比n1∶n2＝11∶3
17．BD　[解析] 理想电流表没有电 ( http: / / www.21cnjy.com )阻，显示的2.2 A是理想变压器的输出电流的有效值，理想电压表的电阻无穷大，显示的220 V是理想变压器的输入电压的有效值．用电器正常工作，所以，理想变压器的输出电压的有效值为60 V．根据理想变压器的电压与匝数成正比，可得n1∶n2＝U1∶U2＝11∶3 ，选项D正确．理想变压器的输入功率等于输出功率，P入＝P出＝60×2.2 W＝132 W ，选项A错误．根据理想变压器的电流与匝数成反比，即I1∶I2＝n2∶n1，可得通过原线圈的电流的有效值为I1＝I2＝0.6 A ，选项B正确．通过变压器的是正弦交流电，所以副线圈的电流的最大值为Im＝I2＝2.2 A，选项C错误．
