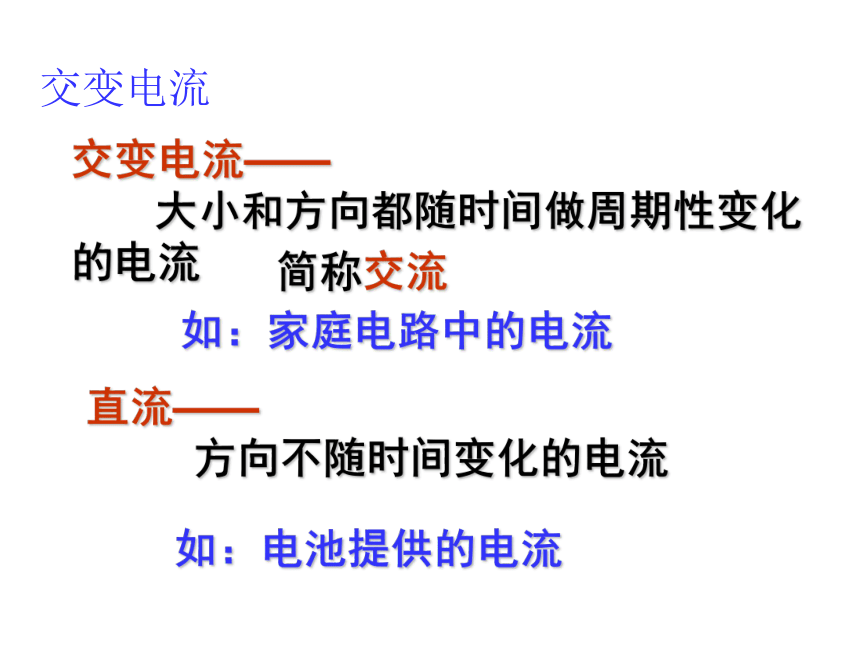

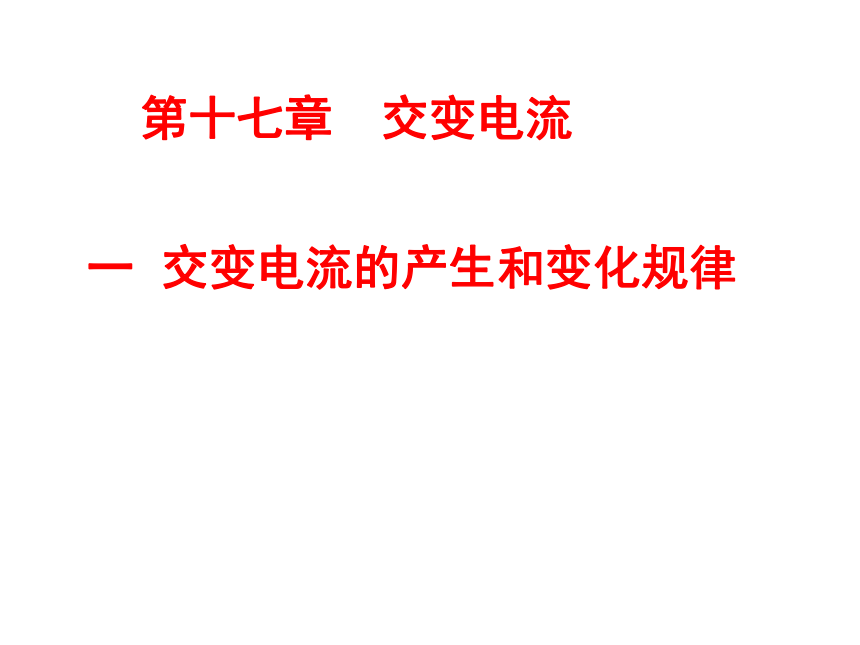

课件23张PPT。一 交变电流的产生和变化规律第十七章 交变电流交变电流交变电流——
大小和方向都随时间做周期性变化
的电流简称交流如：家庭电路中的电流直流——

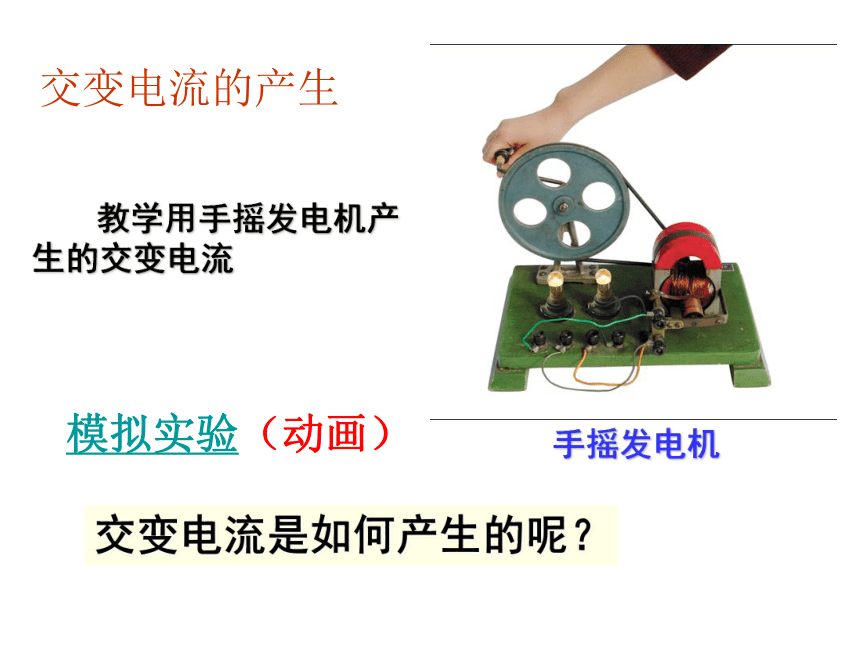

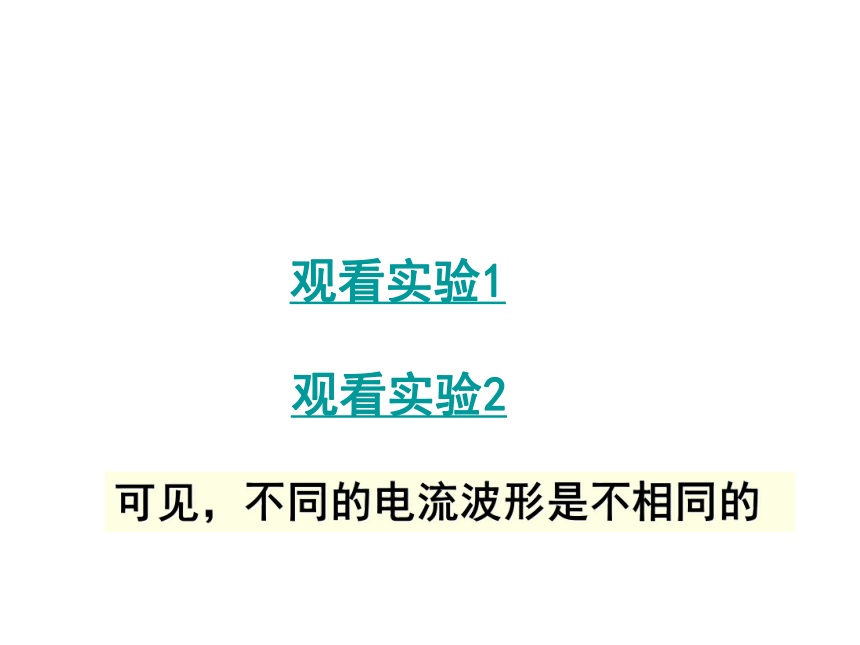

方向不随时间变化的电流如：电池提供的电流可见，不同的电流波形是不相同的观看实验1观看实验2为什么要开发和使用交变电流？ ? 电路性能更丰富、可用电元件更多 ? 便于远距离输送 交变电流的产生手摇发电机 教学用手摇发电机产

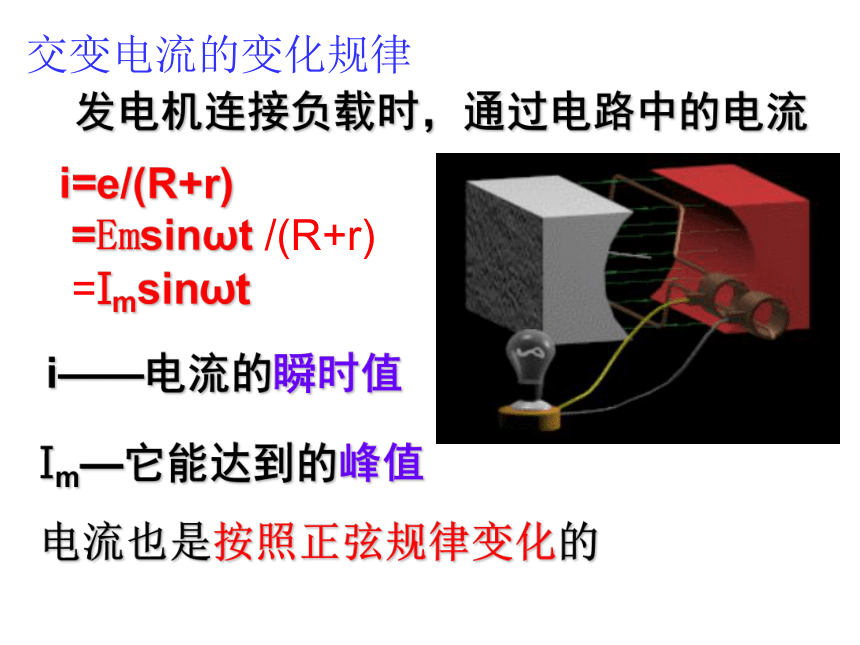

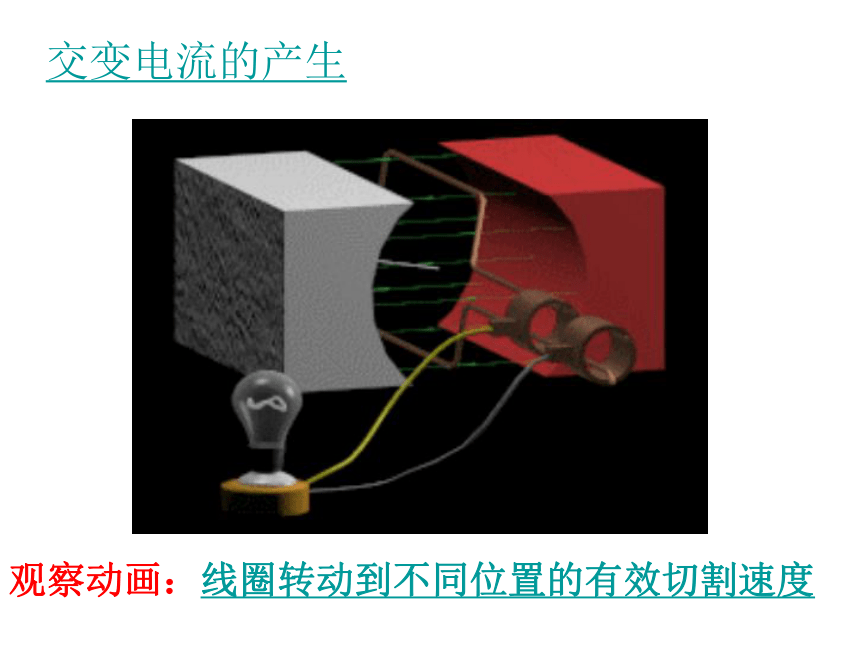

生的交变电流交变电流是如何产生的呢？模拟实验（动画）交变电流的产生观察动画：线圈转动到不同位置的有效切割速度交变电流的变化规律 这说明发电机线圈中产生的感应电动势是按照正弦规律变化的e=NBSωsinωt = Emsinωte——电动势的瞬时值Em——它达到的峰值ω——发电机线圈转动的角速度 从线圈经过中性面（--与磁感线垂直的平面）开始计时，在t时刻：交变电流的变化规律 发电机连接负载时，通过电路中的电流i=e/(R+r)
=Emsinωt /(R+r)
=Imsinωti——电流的瞬时值Im—它能达到的峰值电流也是按照正弦规律变化的交变电流的变化规律当交变电流通过电阻R时，电阻两端的电压u——电压的瞬时值Um——它达到的峰值 u=iR=RImsinωt
=Umsinωt所以电压也按正弦规律变化的
交变电流的图像观看实验 按正弦规律变化的交变电流叫做

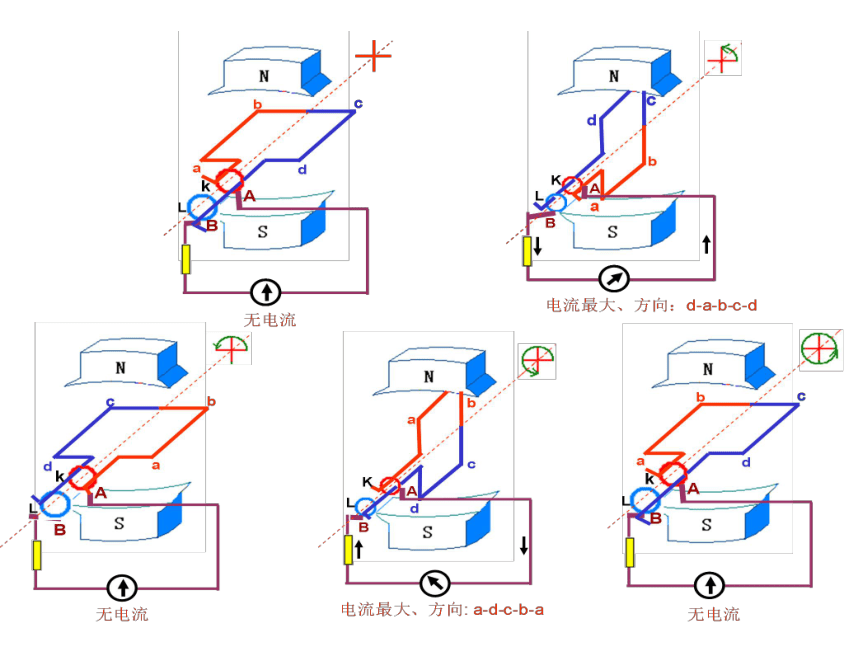

正弦交变电流。简称正弦式电流。 它是一种最简单、最基本的交变电流。我国家庭电路中的交变电流就是正弦交变电流三、正弦交变电流的图象中性面--与磁感线垂直的平面①线圈经过中性面时，感应电动势E=0，感应电流I=0，线圈呈电中性——中性面。磁通量φ最大②当线圈平面与中性面垂直时，感应电动势最大，感应电流最大。Φ=0③线圈每经过中性面一次，交流电方向改变一次，线圈每转动一周（交流电的一个周期） ，两次
经过中性面，交流电的方向改变两次。 经常采用的交变电流有如下的几种：家庭电路中的
正弦交变电流示波器中的锯齿
波形扫描电压电子计算机中
的矩形脉冲激光通信用
的尖脉冲观看交流发电机模型（旋转磁极式）观看交流发电机模型（旋转电驱式） 练习：一台发电机在产生正弦式电流。如果发电机
电动势的峰值为Em=400V，线圈匀速转动的角速度
为ω=314rad/s，试写出电动势瞬时值的表达式。
如果这个发电机的外电路只有电阻元件。整个电路
的总电阻为2000Ω，电路中电流的峰值是多少？
写出电流瞬时值的表达式。e=Emsinωt=400sin314t解：电动势瞬时值的表达式为：电流峰值为：Im=Em/R=400÷2000=0.2A电流瞬时值的表达式为：i=Imsinωt=2sin314t小结1、大小和方向都随时间做周期性变化的电流叫
交变电流。方向不随时间变化的电流叫直流
2、按正弦规律变化的交变电流叫做正弦
交变电流电动势e=Emsinωt=NBSωsinωt 电流i=Imsinωt 电压u=Umsinωt 3、 线圈在匀强磁场中匀速转动，从经过
中性面开始计时，在t时刻的：课 后 作 业：资料P195、（4）（5）（6）谢 谢 各 位！并预习第二节的内容交流电波形返回直流电波形返回交变电流产生原理返回
