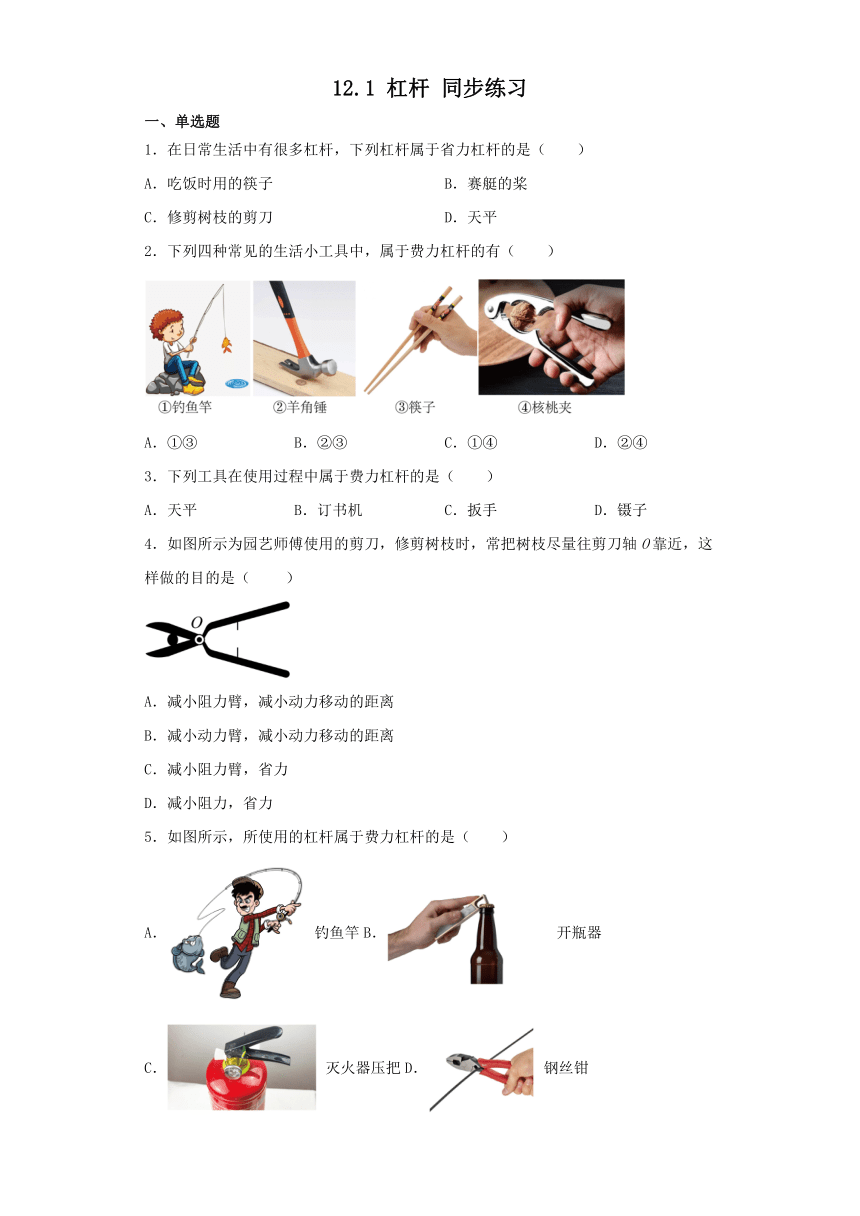

12.1 杠杆 同步练习
一、单选题
1．在日常生活中有很多杠杆，下列杠杆属于省力杠杆的是（ ）
A．吃饭时用的筷子 B．赛艇的桨
C．修剪树枝的剪刀 D．天平
2．下列四种常见的生活小工具中，属于费力杠杆的有（ ）
A．①③ B．②③ C．①④ D．②④
3．下列工具在使用过程中属于费力杠杆的是（ ）
A．天平 B．订书机 C．扳手 D．镊子
4．如图所示为园艺师傅使用的剪刀，修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是（ ）
A．减小阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．减小阻力臂，省力
D．减小阻力，省力
5．如图所示，所使用的杠杆属于费力杠杆的是（ ）
A． 钓鱼竿B．开瓶器
C． 灭火器压把D． 钢丝钳

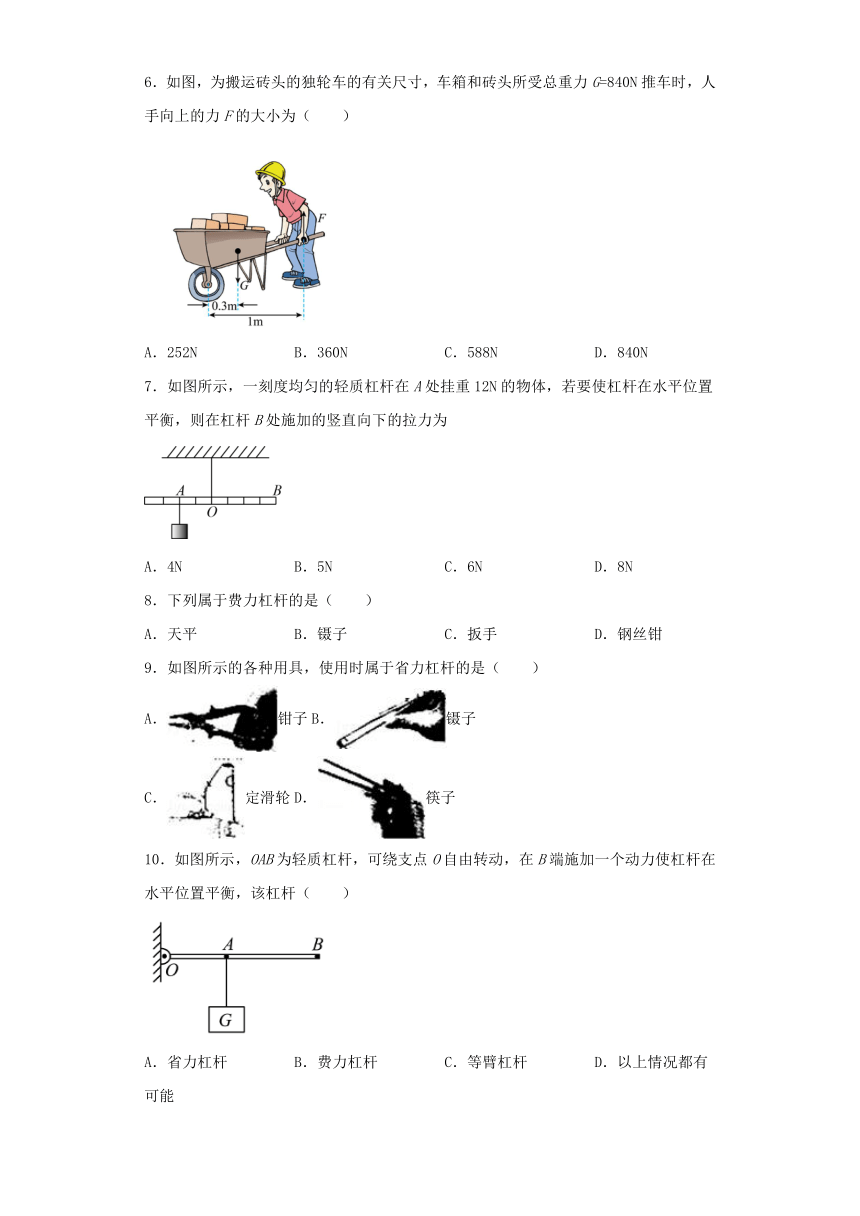

6．如图，为搬运砖头的独轮车的有关尺寸，车箱和砖头所受总重力G=840N推车时，人手向上的力F的大小为（ ）
A．252N B．360N C．588N D．840N
7．如图所示，一刻度均匀的轻质杠杆在A处挂重12N的物体，若要使杠杆在水平位置平衡，则在杠杆B处施加的竖直向下的拉力为
A．4N B．5N C．6N D．8N
8．下列属于费力杠杆的是（ ）
A．天平 B．镊子 C．扳手 D．钢丝钳
9．如图所示的各种用具，使用时属于省力杠杆的是（ ）
A．钳子B．镊子
C．定滑轮D．筷子
10．如图所示，OAB为轻质杠杆，可绕支点O自由转动，在B端施加一个动力使杠杆在水平位置平衡，该杠杆（ ）
A．省力杠杆 B．费力杠杆 C．等臂杠杆 D．以上情况都有可能

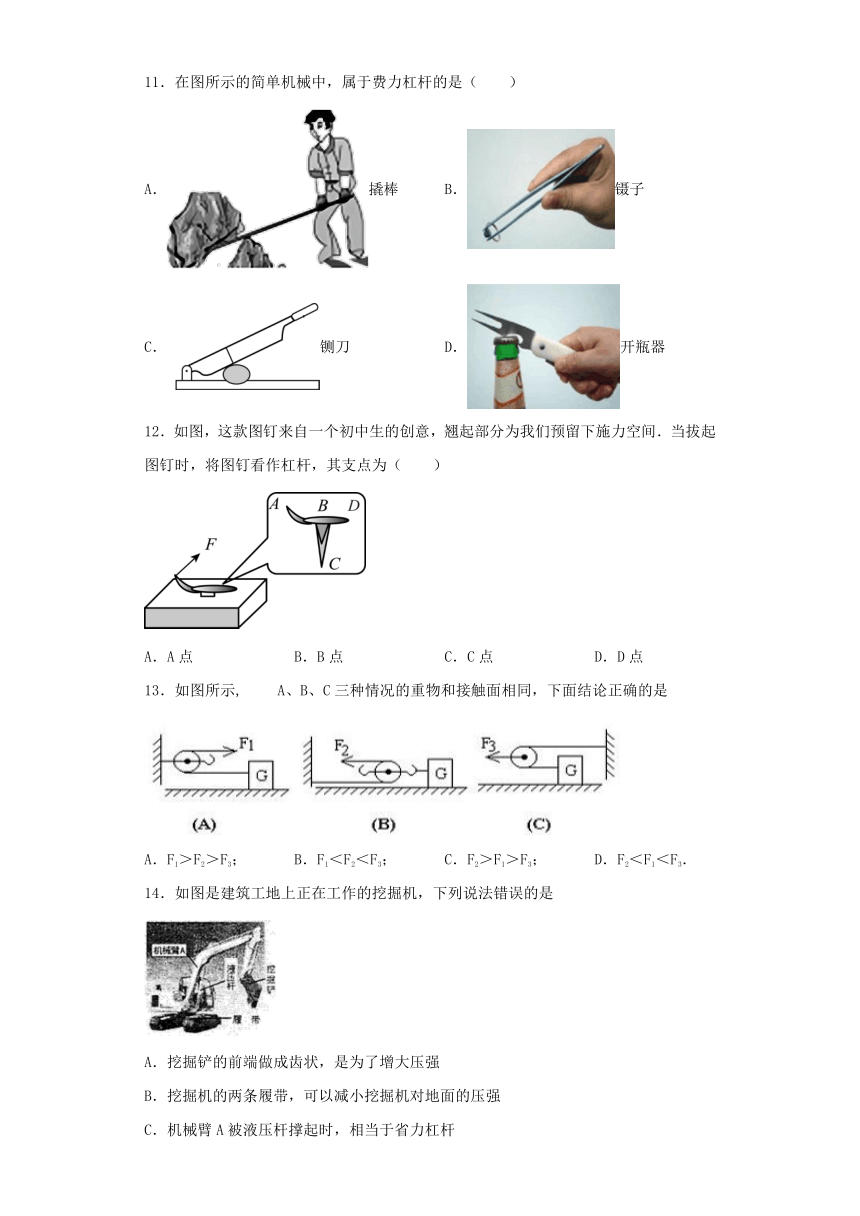

11．在图所示的简单机械中，属于费力杠杆的是（ ）
A．撬棒 B．镊子
C．铡刀 D．开瓶器
12．如图，这款图钉来自一个初中生的创意，翘起部分为我们预留下施力空间．当拔起图钉时，将图钉看作杠杆，其支点为（ ）
A．A点 B．B点 C．C点 D．D点
13．如图所示, A、B、C三种情况的重物和接触面相同，下面结论正确的是
A．F1＞F2＞F3； B．F1＜F2＜F3； C．F2＞F1＞F3； D．F2＜F1＜F3．
14．如图是建筑工地上正在工作的挖掘机，下列说法错误的是
A．挖掘铲的前端做成齿状，是为了增大压强
B．挖掘机的两条履带，可以减小挖掘机对地面的压强
C．机械臂A被液压杆撑起时，相当于省力杠杆
D．挖掘臂水平转动时，挖掘机对铲内的土没有做功
15．如图所示的工具中属于费力杠杆的是（ ）
A．开瓶器 B．钓鱼竿
C．核桃钳 D．羊角锤
二、填空题
16．小明帮妈妈提起旅行箱上楼梯台阶时，感觉好重啊!上完楼梯后如图所示是小明拉着拉杆旅行箱在水平地面上静止时的情景（O是轮子的转轴），他认真思考后发现：之所以现在感觉省力了，是因为可把拉杆旅行箱看成一个以_______（选填“A”或“O”）为支点的_______模型．
17．如图所示的钳子是人们日常生活中常用的工具，它的钳柄上刻有花纹、钳口较薄。钳柄上刻有花纹是通过增大______从而增大摩擦，使用钳子剪铁丝时，它是______（填“省力”“费力”或“等臂”）杠杆。
18．如图所示是列车上常用的手推车，车内货物均匀摆放。车前行时，需经过障碍物。当售货员将推车前轮遇到障碍物A时，售货员向下按扶把，这时推车可以视为杠杆，支点是_______（选填“前轮”或“后轮”）；当后轮遇到障碍物A时，售货员向上提扶把，这时支点是_______（选填“前轮”或“后轮”）。后一种情况下，推车可以视为_______杠杆。
19．如图所示，轻质杠杆AB长为2米，AO长为0.4米，物体G的重力为40牛，为使杠杆水平平衡，在B点应至少施加一个________牛的力FB ， 方向为________．
20．如图所示，某人用一根轻质木棒挑一重为30牛的物体站在水平地面上，木棒AB始终保持水平平衡。若棒AB长为1米，重物悬挂处离肩膀距离长为0.8米，那么此人用手作用在棒A点的最小的力为______牛，力的方向应该______。为了减小人手在A点的用力大小，可以适当减小棒______的长度（选填“”或“”）。
三、实验题
21．探究杠杆的平衡条件：
数据 次数动力F1/N动力臂L1/cm阻力F2/N阻力臂L2/cm11.0102.0521.550.532.0151.520
如图甲，利用钩码（每个钩码的质量均为50g）和刻度尺测量出杠杆平衡时各个力及其力臂，测得数据如下表
过程结论 ①为了方便测量力臂，平衡时，应该让杠杆静止在_______位置．②请将表格填写完整__________． ③杠杆的平衡条件是_____________________．
问题讨论 ④取下图甲中右边钩码，换用弹簧测力计向右下方拉杠杆，使杠杆重新平衡，如图乙．所用拉力为F，则F_______1.5N（填“大于”、“小于”或“等于”）
四、计算题
22．如图，轻质杠杆OB的中点处挂有质量为30kg的物体，在杠杆的最右端B点用一个竖直向上的力拉着，使杠杆保持水平平衡．
（1）物体的重力是多少？
（2）求所用拉力的大小（g取10N/Kg）
五、作图题
23．如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl的示意图，并作出F2的力臂l2．
( )
参考答案
1．C
2．A
3．D
4．C
5．A
6．A
7．C
8．B
9．A
10．D
11．B
12．D
13．D
14．C
15．B
16． O 杠杆
17． 接触面的粗糙程度
省力
18． 后轮 前轮 省力
19． 10 竖直向下
20． 120 竖直向下
21． 水平 15 大于
22．（1）300N；（2）150N．
23．
