立体图形的三视图[上学期]

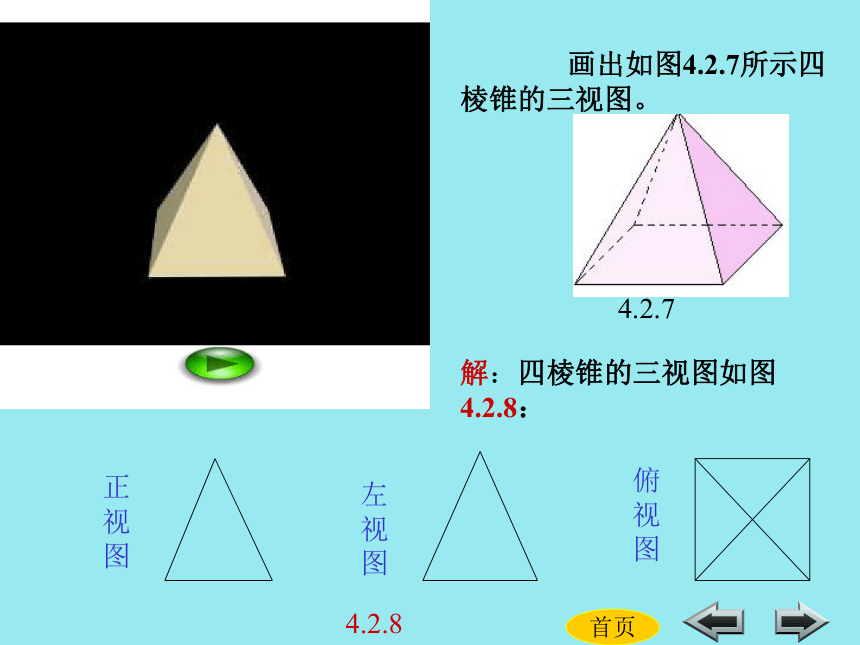

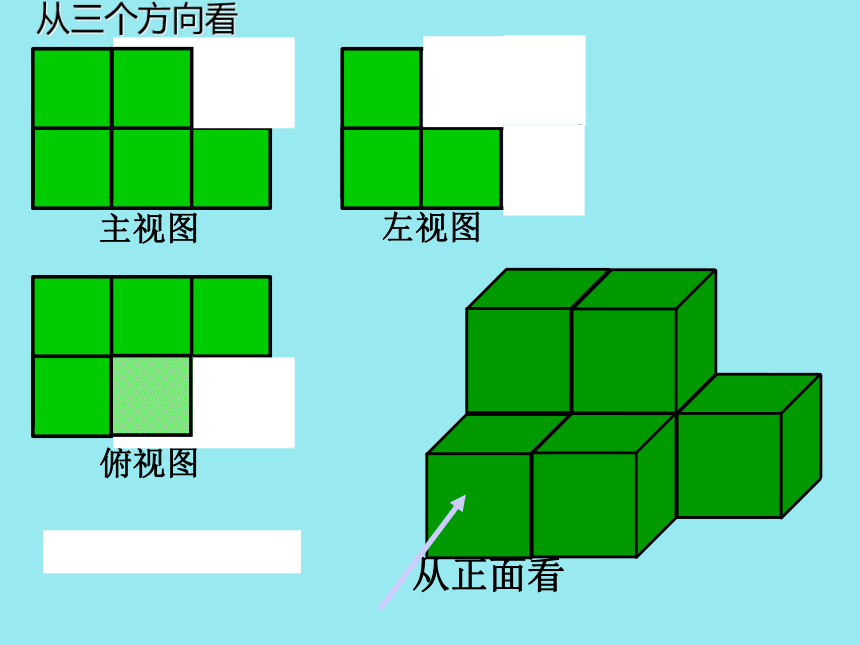

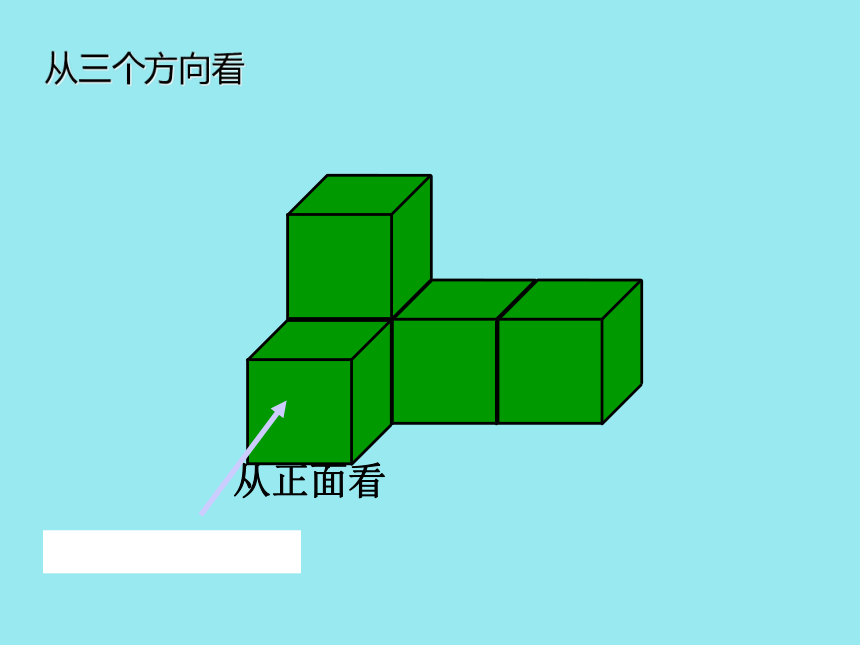

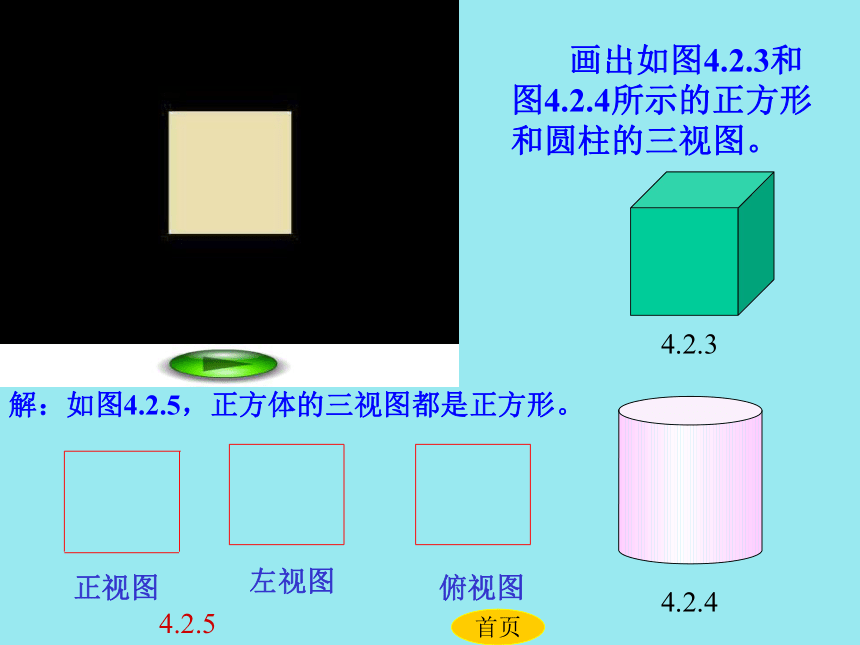

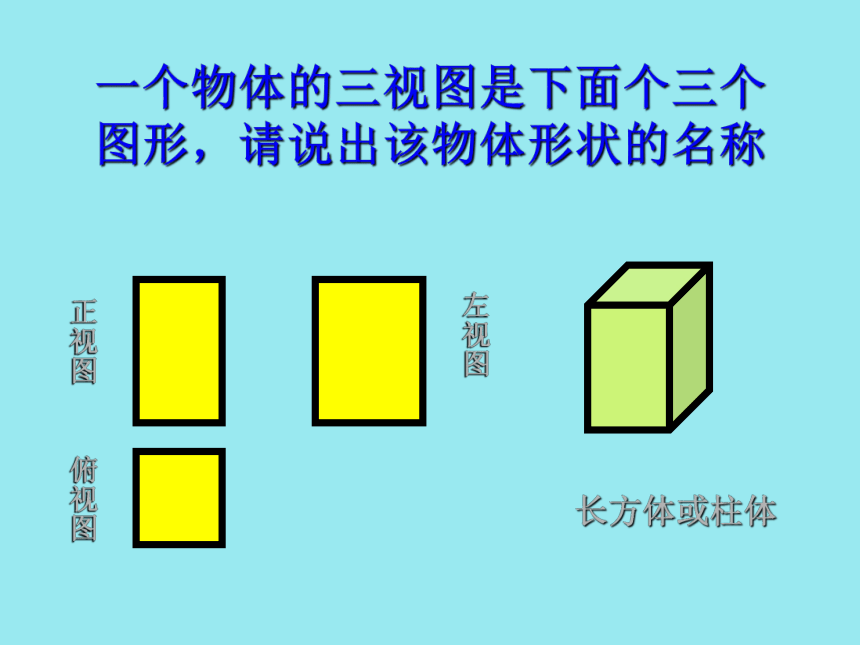

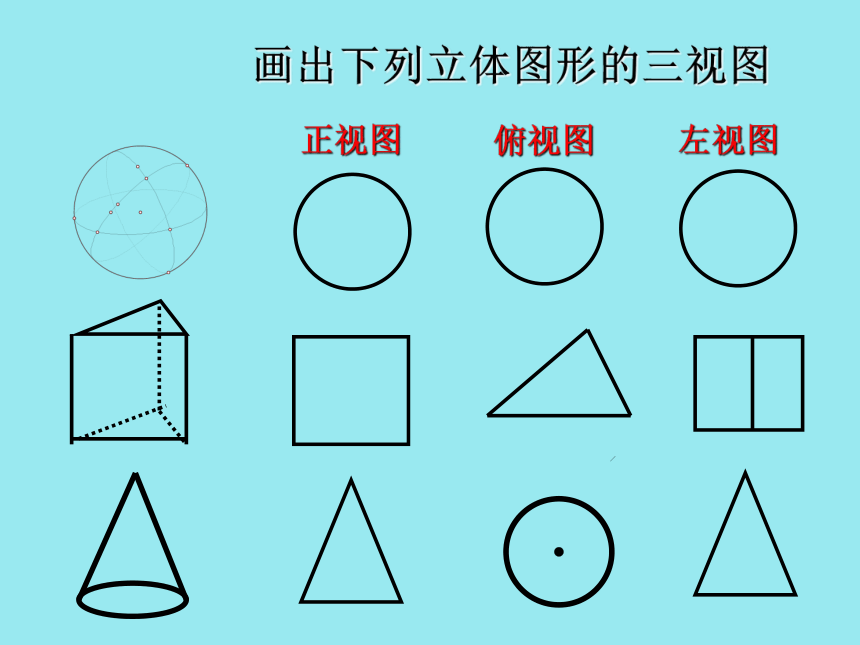

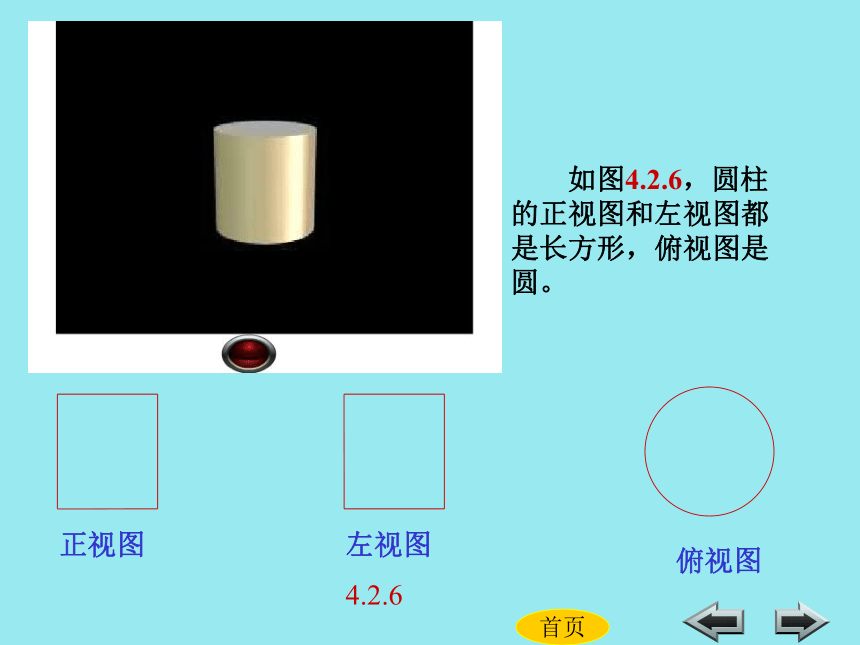

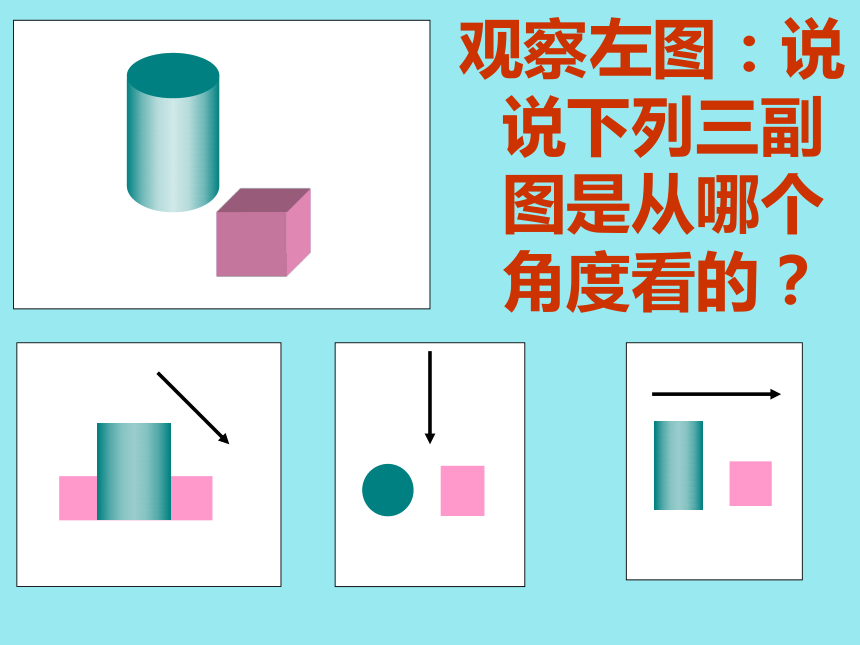

课件20张PPT。 画出如图4.2.3和图4.2.4所示的正方形和圆柱的三视图。4.2.34.2.4正视图左视图俯视图4.2.5解：如图4.2.5，正方体的三视图都是正方形。首页正视图左视图俯视图4.2.6 如图4.2.6，圆柱的正视图和左视图都是长方形，俯视图是圆。首页 画出如图4.2.7所示四棱锥的三视图。解：四棱锥的三视图如图4.2.8：正视图左视图俯视图4.2.74.2.8首页从三个方向看从三个方向看指出上面三个平面图形是下面这个物体的三视图中的那个视图。（正视图 ）（俯视图）（左视图 ）画出下列立体图形的三视图正视图 俯视图 左视图一个物体的三视图是下面个三个图形，请说出该物体形状的名称正视图俯视图左视图长方体或柱体丁正对着数字“9”；甲坐在丁的对面，
乙在丁的右手边； 丙在丁的左手边。2 试画出如图所示物体的三视图如图：是五个相同的小正方体搭成的物体,
从上面看的形状如图所示, 这个物体是什么形状? 你有几种搭法? 图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是
（A）25 （B）66 （C） 91（D）120C 1121+531+5+5+441+5+5+4+5+4+451+5+5+4+5+4+4+5+4+4+461+5+5+4+5+4+4+5+4+4+4+5+4+4+4+471+5+5+4+5+4+4+5+4+4+4+5+4+4+4+4+5+4+4+4+4+4=91 把14个棱长为1的正方体，在地面上堆叠成如图2所示的立体，然后将露出的表面部分染成红色．那么红色部分的面积为( )．
(A)21 (B)24 (C)33 (D)37C12+8+4 +9 =33 如图1是正方体各个面展开后如右图2所示，对应的六个面分别用字母A、B、C、D、E、F表示，则正方体前、后两个面，分别是展开后图中的（ ）A、A和D B、B和D C、B和E D、C 和D B 将两个完全相同的长方体拼在一起，如果能组成一个正方体，请求出表面积减少的百分比？ 设长方体较短的棱长为1，则长方体的表面积为： 1×2×4＋2×2×2=16正方体的表面积为2×2×6=24.∴ （16×2－24）÷（16×2）=25%. 把一块表面涂着红漆的正方体大积木锯成27块大小一样的小积木，求这些小积木中一面涂漆的块数. 6 画出如图所示立体图形的三种视图 解：主视图 俯视图 左视图 用小立方块塔一个几何体，使得它的主视图和俯视图如图所示.这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？ 不是只有一种，最少需要10个小立方块，最多需要16个小立方块. 3112111 有一个正方形木块，它的六个面分别标上数字1～6，下面三个图是从不同方向看到的数字情况，则数字5对面的数字是（ ） 1（2，5，4，6）32（1，5，4）365（1，2）3，64
