从三个方向看[上学期]

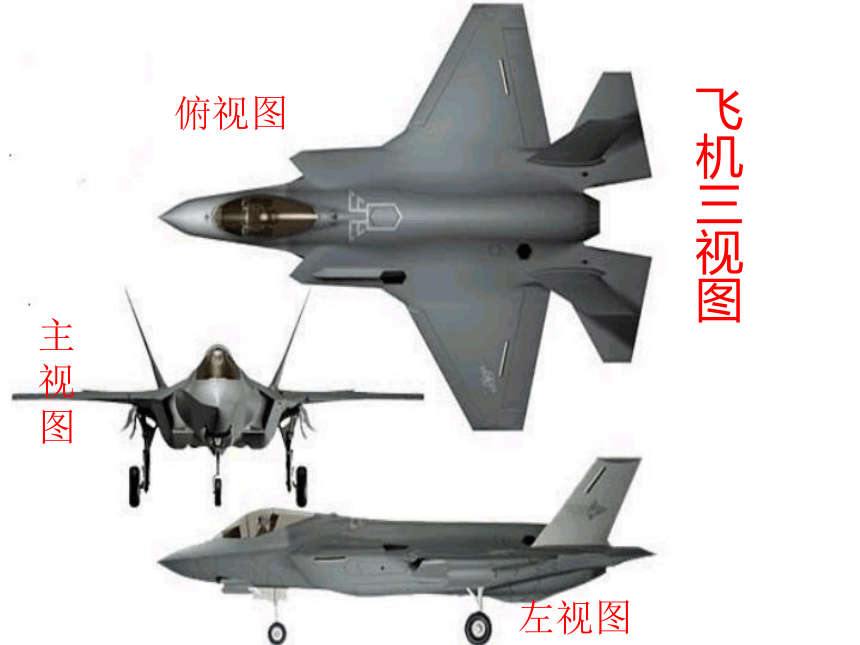

课件15张PPT。第三章 走进图形世界从三个方向看盐城市滨海县坎南初级中学 张 亮我们的校园飞机三视图俯视图主视图左视图横看成岭侧成峰
远近高低各不同
不识庐山真面目

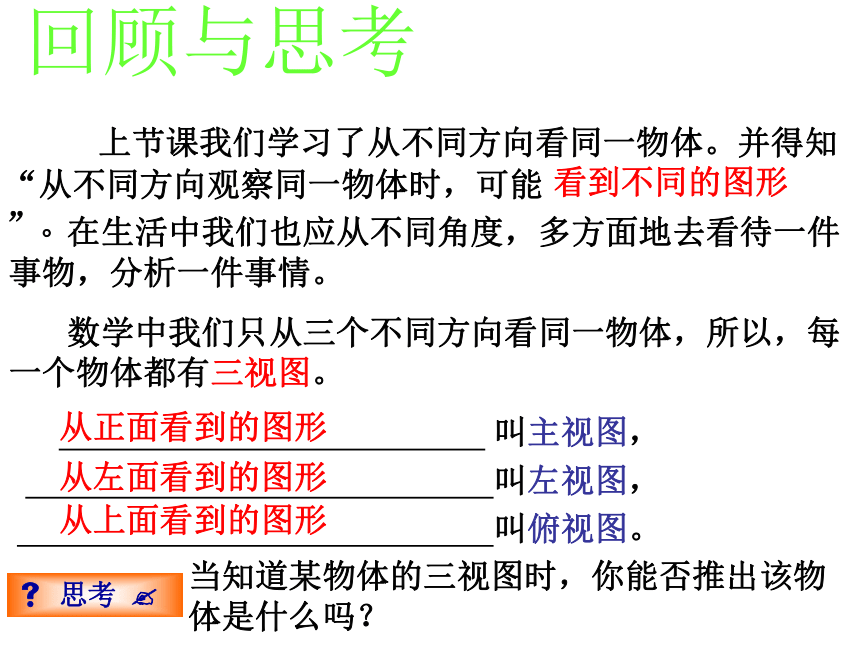

只缘身在此山中《题西林壁》苏轼回顾与思考 上节课我们学习了从不同方向看同一物体。并得知 “从不同方向观察同一物体时，可能 ”。看到不同的图形 在生活中我们也应从不同角度，多方面地去看待一件事物，分析一件事情。 数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图。 叫主视图，
叫左视图，

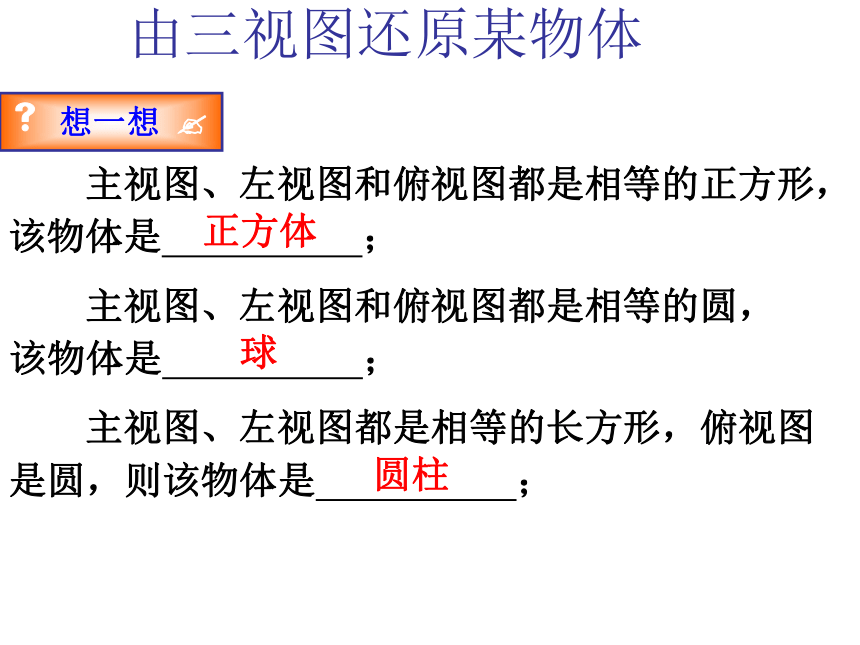

叫俯视图。从正面看到的图形从左面看到的图形从上面看到的图形? 思考 ? 当知道某物体的三视图时，你能否推出该物体是什么吗？ 由三视图还原某物体 主视图、左视图和俯视图都是相等的正方形，该物体是 ；正方体? 想一想 ? 主视图、左视图和俯视图都是相等的圆，
该物体是 ；球 主视图、左视图都是相等的长方形，俯视图是圆，则该物体是 ；圆柱

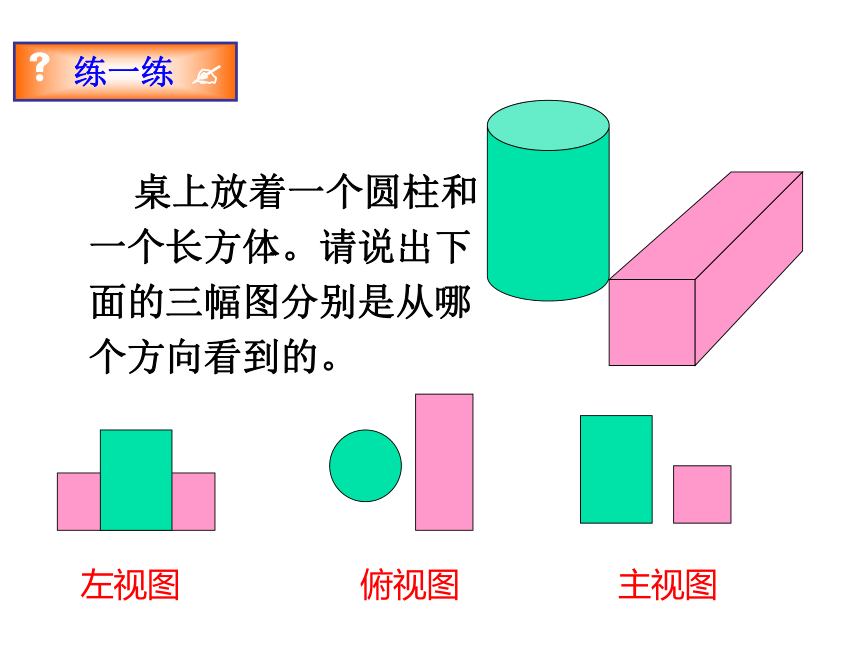

桌上放着一个圆柱和
一个长方体。请说出下
面的三幅图分别是从哪
个方向看到的。
左视图俯视图主视图? 练一练 ? 从上面看从左面看从正面看主视图左视图俯视图? 研 讨 ? 画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图? 练一练 ? ? 做一做 ? 画出下面几何体的主视图、左视图与俯视图用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图? 动动手 ? 1、 图1---11是由几个小立方体所搭几何体的俯视图，? 探究 ? 小正方形中的数字表示在该位置小正方体的个数。你能摆出这个几何体吗？ 试画出这个几何体的主视图与左视图。主视图：左视图：1122 图1---11是由几个小立方体所搭几何体的俯视图，? 探究 ? 1122 小正方形中的数字表示在该位置小正方体的个数。主视图：左视图：思考方法? 先根据俯视图确定主视图有 列， 3 再根据数字确定每列的方块有 个， 不用摆出这个几何体，你能画出这个几何体的主视图与左视图吗？主视图有 列，第一列的方块有 个，1第二列的方块有 个，2第三列的方块有 个，2
左视图有 列，
2第一列的方块有 个，2第二列的方块有 个，2? 议一议 ? 主视图：P24---1、 图1---11是由几个小立方体所搭几何体的俯视图， 小正方形中的数字表示在该位置小正方体的个数。1321左视图：主视图：左视图：? 练一练 ? 谢谢您的光临！
