【最新最好课件】商务星球版地理七年级上册 2.2地形图的判读

(共35张PPT)

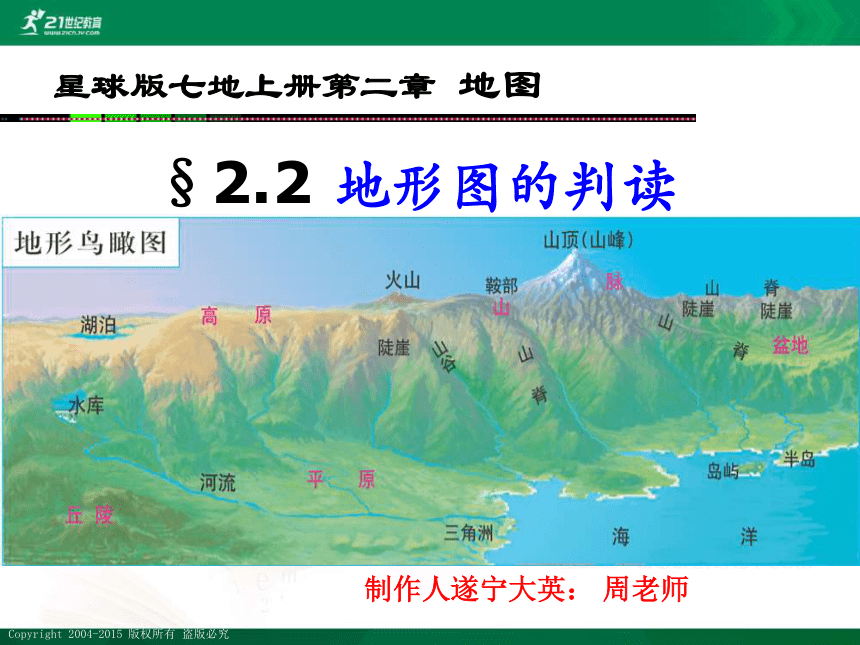

星球版七地上册第二章 地图
制作人遂宁大英： 周老师
§2.2 地形图的判读
课标要求：
1.学会运用地图掌握海拔与相对高度的知识。
2.在地形图上识别五种主要的地形类型。
3.在等高线地形图上，识别山峰、山脊、山谷、陡崖、鞍部
，判读坡的陡缓，计算海拔和相对高度。
4.掌握分层设色地形图，能识别其中的五类地形，地势高低起伏的趋势。
5.能以等高线地形图为基础，绘制简易的地形剖面图，并能判读地势高低起伏、坡度陡缓。
6.根据需要选择常用地图，查找所需要的地理信息，养成在日常生活中使用地图的习惯。
教学重难点
会识别等高线地形图上的山峰、山脊、山谷、陡崖、鞍部 。
图2-2-1
★海拔是指：___________________________,也称 ___________.
一个地点高出海平面的垂直距离
绝对高度
★相对高度是指：___________________________。
一个地点高出另一个地点的垂直距离

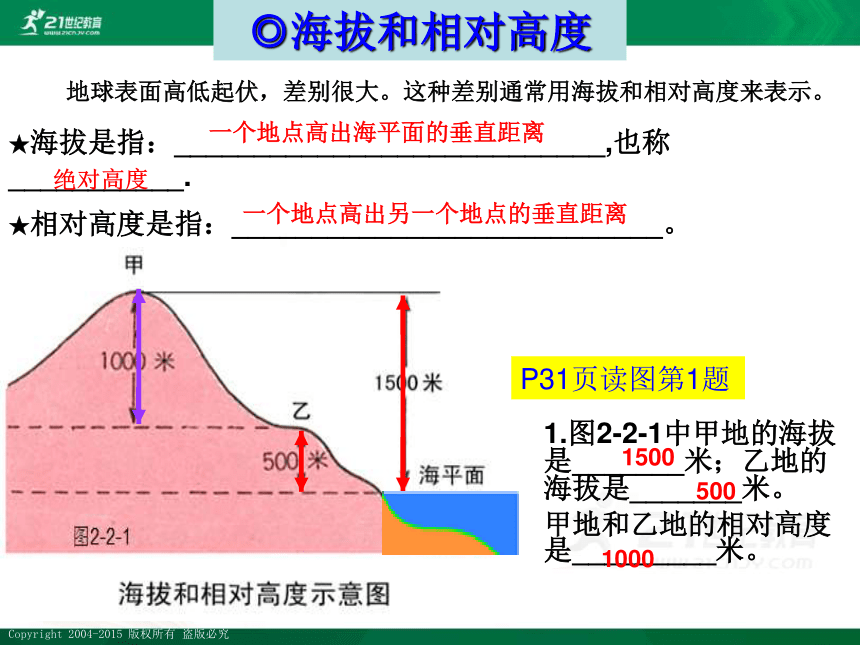

◎海拔和相对高度
地球表面高低起伏，差别很大。这种差别通常用海拔和相对高度来表示。
1.图2-2-1中甲地的海拔是_______米；乙地的海拔是_______米。
甲地和乙地的相对高度是_________米。
1500
500
1000
P31页读图第1题

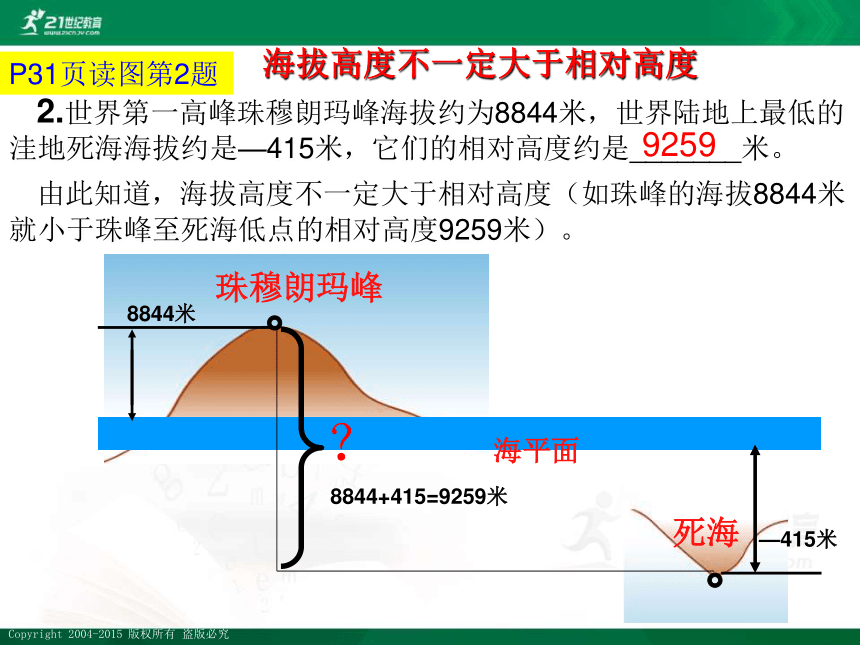

2.世界第一高峰珠穆朗玛峰海拔约为8844米，世界陆地上最低的洼地死海海拔约是—415米，它们的相对高度约是_______米。
海平面
珠穆朗玛峰
8844米
死海
—415米
9259
？
P31页读图第2题
由此知道，海拔高度不一定大于相对高度（如珠峰的海拔8844米就小于珠峰至死海低点的相对高度9259米）。
8844+415=9259米
海拔高度不一定大于相对高度
山地
丘陵
②海拔在500米以下，相对高度不大，起伏和缓
①海拔一般在500米以上，相对高度大，坡度较陡，沟谷幽深
盆地
⑤四周被山岭、高原环绕，中间为平原或丘陵
高原
平原
④海拔多在500米以上，地面广阔，起伏和缓。
③海拔一般在200米以下，地面广阔平坦
陆地表面的五种基本地形类型
五种地形图之一——山地
山
地
山地：海拔在500米以上、坡度较大、沟谷深，呈条带状分布的地形区。
丘
陵
五种地形图之二——丘陵
丘陵：海拔在200～500米之间，相对高度不大，起伏和缓
五种地形图之三——平原
平原
平原：海拔在200米以下、地面广阔平坦
五种地形图之四——高原
高原
内蒙古高原
黄土高原
高原：海拔在500米以上、地面平坦，起伏和缓。
五种地形图之五——盆地
盆地
盆地：四周被山岭、高原环绕，中间为平原或丘陵
P32页活动：
山地
高原
平原
丘陵
盆地
二、说出五种地形类型的异同
山地 高原 丘陵 盆地 平原
高度 500米以上 500米以上 200——500米 不定 200米以下
地面起伏程度 起伏很大 起伏不大 起伏和缓 中间低、四周高 起伏很小
一、常见的五种基本地形类型分别 是____、 ____、 ___、 ___、 ___。
根据生活观察，四川盆地中的大英县地形是什么？
想一想：
丘陵
◎等高线地形图
像下面山脉这样景观图，可以把地球表面地形直观、形象地表示出来，但是存在着绘图难度大，使用不便等问题。因此，我们通常采用等高线地形图来表示各种各样的地表形态。
等高线： 我们把海拔相等的
各点连接成的线。（线是闭合的）
等高线地形图：用多条等高线表示地表高低起伏的地图（多条闭合线）
等高线地形图原理演示
等高线地形图原理演示
100
200
300
400
100
100
200
200
300
300
400
山
再看等高线的绘制（注意是封闭的曲线）
H
H
H
等高距
等高线
400
300
200
100
坡陡的地方
等高线 。
密集
坡缓的地方
等高线 。
稀疏
▲
▲
﹋
山峰：中间高、四周低等高线闭合
鞍部：两个山峰之间的低地
山谷：两边高，中间低，等高线向高处凸出
山谷：两边高，中间低，等高线向高处凸出
山脊：中间高，两边低，等高线向低处凸出
山脊：中间高，两边低，等高线向低处凸出
陡坡：等高线密集
陡崖：多条等高线重叠在一起
缓坡：等高线稀疏
400
100
300
200
山脊：等高线向低处凸（看数字）
100
400
200
300
山谷：等高线向高处凸（看数字）
山脊与山谷的区别
山脊是分水岭，一般不会形成河流
山谷是集水线，一般能形成河流
山顶(山峰)
盆地
山顶与盆地的区别
（看数字）
山峰：中间高、四周低等高线闭合
陡崖：多条等高线重叠在一起
鞍部：两个山峰之间的低地
山脊：中部高，两边低，等高线向低处凸出。
山谷：两边高，中间低，等高线向高处凸出。
缓坡等高线稀疏
陡坡等高线密集
再演示一遍，说出①—⑦的地形部位及特征
学以致用一：
学以致用二：1、山脊和山谷哪个更容易形成河流？
2、爬山时你会选择⑥还是⑦？
陡坡
缓坡
山脊线为分水线，一般不形成河流。
山谷线为集水线，一般能形成河流
爬陡坡费劲，但路程短。
爬缓坡轻松，但路程长。
山顶 山脊 山谷 鞍部 陡崖
▲
闭合曲线
中间高四周低。即外低内高（看数字）
等高线向低处凸出，中间高，两边低。 （看数字）
等高线向高处凸出 ，中间低，两边高。 （看数字）
两个山顶之间低地（点） （看数字）
等高线重叠的地方（线）
几种基本地形部位的判读
A
B
C
D
E
F
100
100
200
200
300
300
A____
D____
C____
B____
E____
F____
山顶
山脊
山谷
鞍部
山顶
陡崖
说出字母代表的地形部位。
指出下列哪些是山谷（ ）
400
300
100
200
100
300
200
300
100
200
100
300
200
Ａ
Ｄ
Ｂ
Ｃ
ＡＤ
学以致用三：
等高线特点：
等深线——海洋中深度相同的各点的连线
2.同一条等高线上海拔高度相同。
1.每条都是闭合曲线；
3.等高线越密集，坡度越陡；等高线越稀疏，坡度越缓。
同理，我们可以给出等深线的概念
◎分层设色地形图
等高线地形图
分层设色地形图
1、人们在绘有等高线的地图上，按照不同的高度，着上深浅不同的褐色、黄色、绿色、蓝色等__________，以表示_________的状况，这种地图就叫分层设色地形图。这种图立体感强。
颜色
地面起伏
P35页读图题解答
蓝色表示________；绿色表示________；黄色表示________；褐色表示________。
海洋
平原
丘陵
高原山地
山地
山地
丘陵
平
原
⒈
2
图中地势起伏的大致趋势是________________.
自西北向东南倾斜（西北高，东南低）
3.注意看图例和注记
地形类型示意图
P35页阅读
地形剖面图（及其绘制）
分层设色地形图或等高线地形图
地形剖面图
　　从地形剖面图上可以看出地形的高低，就好像用刀切开蛋糕，可以从切面看出蛋糕的厚薄一样。
本节知识小结
等高线地形图的绘制和特点认识
地 形 图
海拔和相对高度
定义：含义
测量方法
换算方法
常见的地形类型
地形的概念
地形五种形态
五种地形的特点
等高线地形图
等高线的含义
如何绘制等高线
分层设色地形图
分层设色地形图的绘制
地形剖面图的绘制
一、选择题
1、读图：乙地海拔为 （ ）
A 800米 B 300米
C 1500米 D 500米
2、“海拔在500米以下，相对高度不大，起伏和缓”的地形是 （ ）
A 山地 B 高原 C 平原 D 丘陵
3、下图中A、B、C、D四点所表示图形地形部位名称正确的是 （ ）
A、山峰、鞍部、山谷、山脊
B、山脊、鞍部、山峰、山谷
C、山谷、鞍部、山脊、山峰
D、鞍部、山谷、山脊、山峰
4、在等高线地形图中，“两边高，中间低，等高线向高出凸出”的地形部位是 （ ）
A 山峰 B 陡崖 C 山谷 D 山脊
巩固提升 ：
C
D
C
C
5、在分层设色地形图上，绿色表示的地形是 （ ）
A 高原 B 山地 C 雪山冰川 D 平原
二、综合题
学校准备组织部分同学去下图所示地区进行野外考察。读图回答问题：
(1)、甲村所在的地形类型是 （ ）
A 高原 B 盆地
C 山地 D 丘陵
巩固提升 ：
B
D
.
C
D
.
(2)、A、B两地段中适合开展攀岩运动的是 。
丙处代表的地形部位是 。
(3)、A处山顶的海拔为 （ ）
A、没法确定 B、600米 C、700米 D、600米~700米
(4)、图中C点比D点的海拔高 米，这是C点与 D点的 高度。
巩固提升 ：
B地段
山谷
D
200
相对
.
C
D
.
判断下列等高线图所代表的山地的各部分的名称。
A
B
C
D
E
山顶
山脊
鞍部
陡崖
山谷
300
200
100
400
400
300
100
200
300
400
巩固提升 ：
小明和班上的同学去爬山春游。请 你帮他们分析一下，应该从下图哪一条线路上山最好？为什么？
A
B
选择B
原因是B线等高线稀疏是缓坡。
巩固提升 ：
