3.1立体图形和平面图形(2)[上学期]

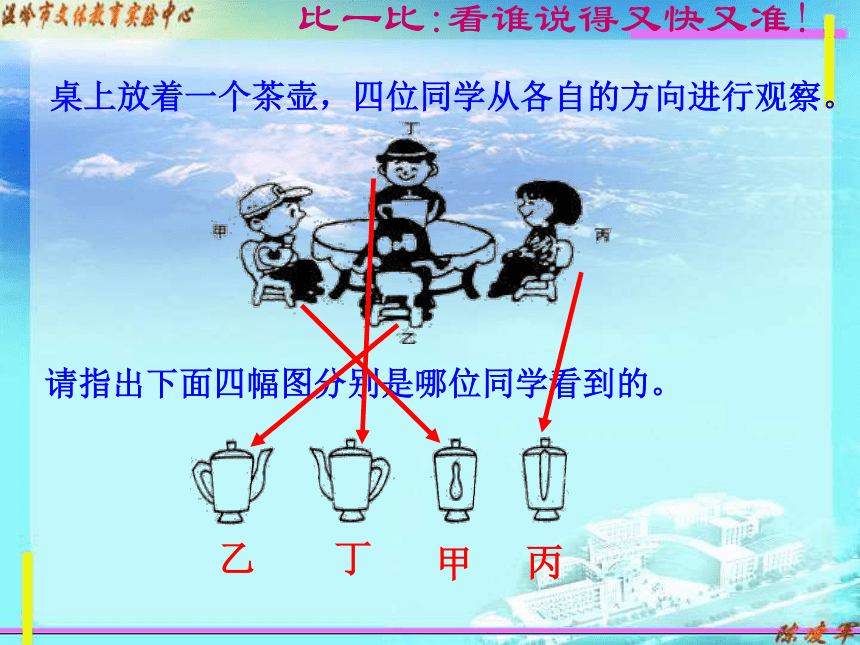

课件18张PPT。3.1多姿多彩的图形立体图形与平面图形(2)题西林壁横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.苏轼题西林壁横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.苏轼? 桌上放着一个茶壶，四位同学从各自的方向进行观察。

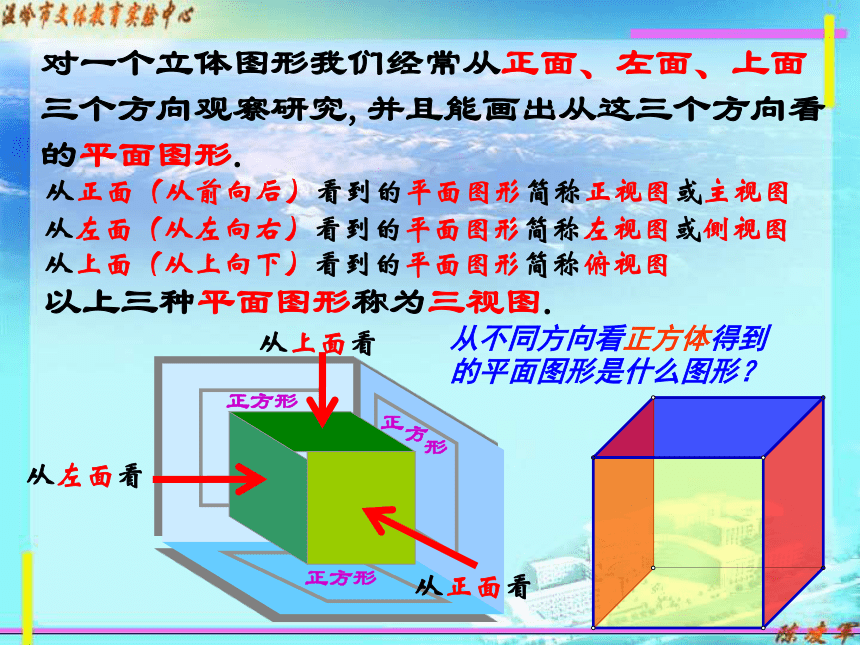

　　　请指出下面四幅图分别是哪位同学看到的。 乙丁丙甲比一比:看谁说得又快又准!从左面看从正面看从上面看比一比:看谁说得又快又准!一架F-16战斗机，请你说出下面三个图形分别是从什么方向看到的?对一个立体图形我们经常从正面、左面、上面
三个方向观察研究,并且能画出从这三个方向看

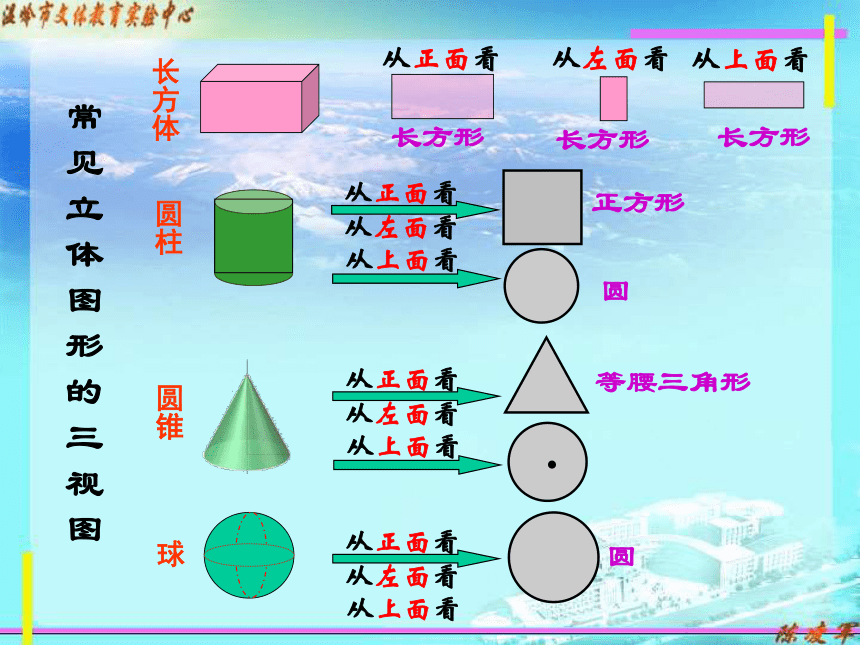

的平面图形.从正面（从前向后）看到的平面图形简称正视图或主视图从左面（从左向右）看到的平面图形简称左视图或侧视图从上面（从上向下）看到的平面图形简称俯视图以上三种平面图形称为三视图.从正面看从左面看从上面看正方形从不同方向看正方体得到的平面图形是什么图形？正方形长方体圆柱从正面看从左面看从上面看长方形长方形长方形圆正方形圆锥等腰三角形球圆从上面看常见立
体
图
形的三视图圆台等腰梯形圆环正四棱台正四棱锥常见立
体
图
形的三视图等腰梯形等腰三角形 DBABCFFCDDA讨论：①这个长方体的从上面、左面、正面看分别是什么形状？ ②从正面、左面、上面看的长方形分别为多少厘米？ ③从正面看和左面看中有没有相同的线段？从正面看和从上面看呢？从上面看和左面看呢？解：这个长方体从三个方向看的图都是长方形。从正面看从上面看从左面看4．画出下面几何体从正面、左面、上面看的平面图形从正面看从左面看从上面看从上面看从左面看从正面看从正面看从左面看从上面看例2.这个图是由9个正方体组成的立体图形，分别
从正面、左面、上面观察这个图形，各能得到什么平面图形？演示从正面看从左面看从上面看5、如右图是由几个小立方体所搭几何体从上面看的图形，小正方形中的数字表示在该位置小正方体的个数。
你能摆出这个几何体吗？你能画出这个几何体从正面看与从左面看的图形吗？1122从上面看从正面看从左面看小结： 1. 这节课我们主要学习了什么知识？⑴从不同方向观察同一物体时，可能看到不同的图形。⑵画简单的几何体的从正面、左面、上面看的图。2.给了我们什么启示？这节课我们研究的都是从不同的方向观察物体，对人、对事呢？ 从不同方向观察同一物体时，可能看到不同的图形，从不同角度分析同一件事或同一个人，结果可能也不一样。作为一个老师，也会全面地评价每一个学生，同时希望同学们今后看物，看人，看事从多角度、多方向分析，这样，我们就会发现许多美好的、闪光的东西，从而感受生活是多么的美好。正方形正方形正方形长方形长方形长方形长方形长方形圆圆圆圆圆圆等腰三角形等腰三角形等腰梯形等腰梯形常见立体图形的三视图如图,桌上放着一个八宝盒和一个茶杯,你能辨别出下面A、B、C、D、E这五幅图分别是从什么方向看到的吗?ABC活动一:猜一猜、摆一摆、看一看！从正面看从上面看从左面看活动二:比比看谁的想象力丰富！
点线面体描绘四化蓝图加减乘除谋算千秋功业布置作业再见！作业本（2）第22页
