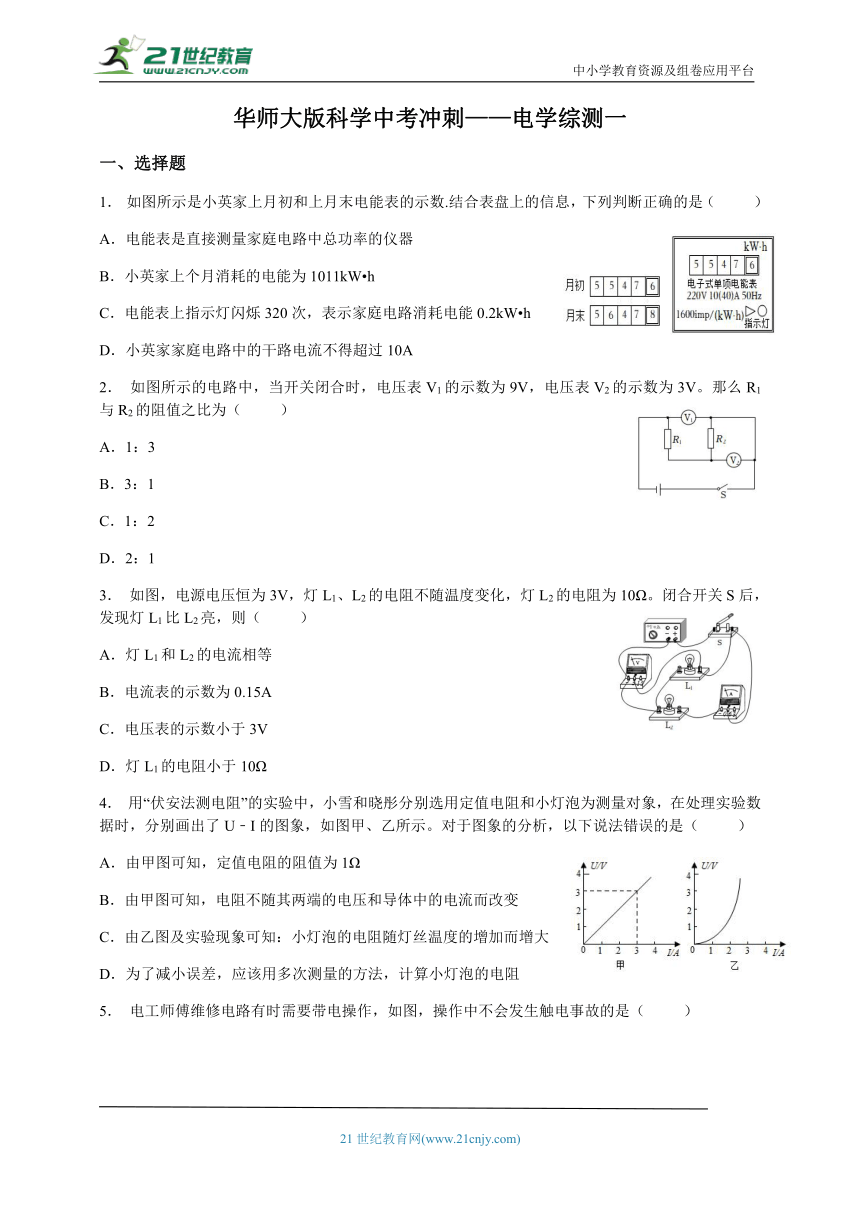

华师大版科学中考冲刺——电学综测一
一、选择题
1． 如图所示是小英家上月初和上月末电能表的示数.结合表盘上的信息，下列判断正确的是（ ）
A．电能表是直接测量家庭电路中总功率的仪器
B．小英家上个月消耗的电能为1011kW h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW h
D．小英家家庭电路中的干路电流不得超过10A
2． 如图所示的电路中，当开关闭合时，电压表V1的示数为9V，电压表V2的示数为3V。那么R1与R2的阻值之比为（ ）
A．1：3
B．3：1
C．1：2
D．2：1
3． 如图，电源电压恒为3V，灯L1、L2的电阻不随温度变化，灯L2的电阻为10Ω。闭合开关S后，发现灯L1比L2亮，则（ ）
A．灯L1和L2的电流相等
B．电流表的示数为0.15A
C．电压表的示数小于3V
D．灯L1的电阻小于10Ω
4． 用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（ ）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻

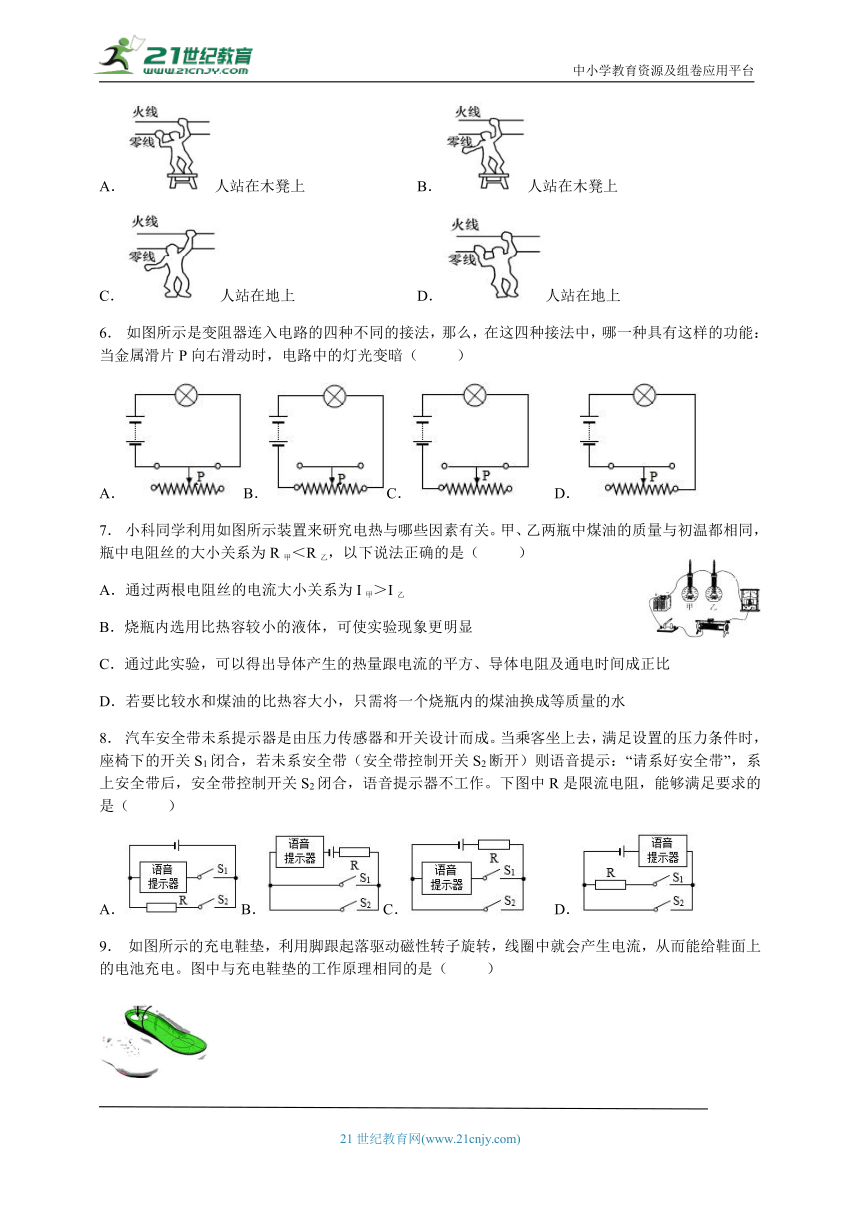

5． 电工师傅维修电路有时需要带电操作，如图，操作中不会发生触电事故的是（ ）
A．人站在木凳上 B．人站在木凳上
C．人站在地上 D．人站在地上
6． 如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能：当金属滑片P向右滑动时，电路中的灯光变暗（ ）
A．B．C． D．
7． 小科同学利用如图所示装置来研究电热与哪些因素有关。甲、乙两瓶中煤油的质量与初温都相同，瓶中电阻丝的大小关系为R甲＜R乙，以下说法正确的是（ ）
A．通过两根电阻丝的电流大小关系为I甲＞I乙
B．烧瓶内选用比热容较小的液体，可使实验现象更明显
C．通过此实验，可以得出导体产生的热量跟电流的平方、导体电阻及通电时间成正比
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水
8． 汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（ ）
A．B．C． D．
9． 如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电。图中与充电鞋垫的工作原理相同的是（ ）
A． B． C．D．

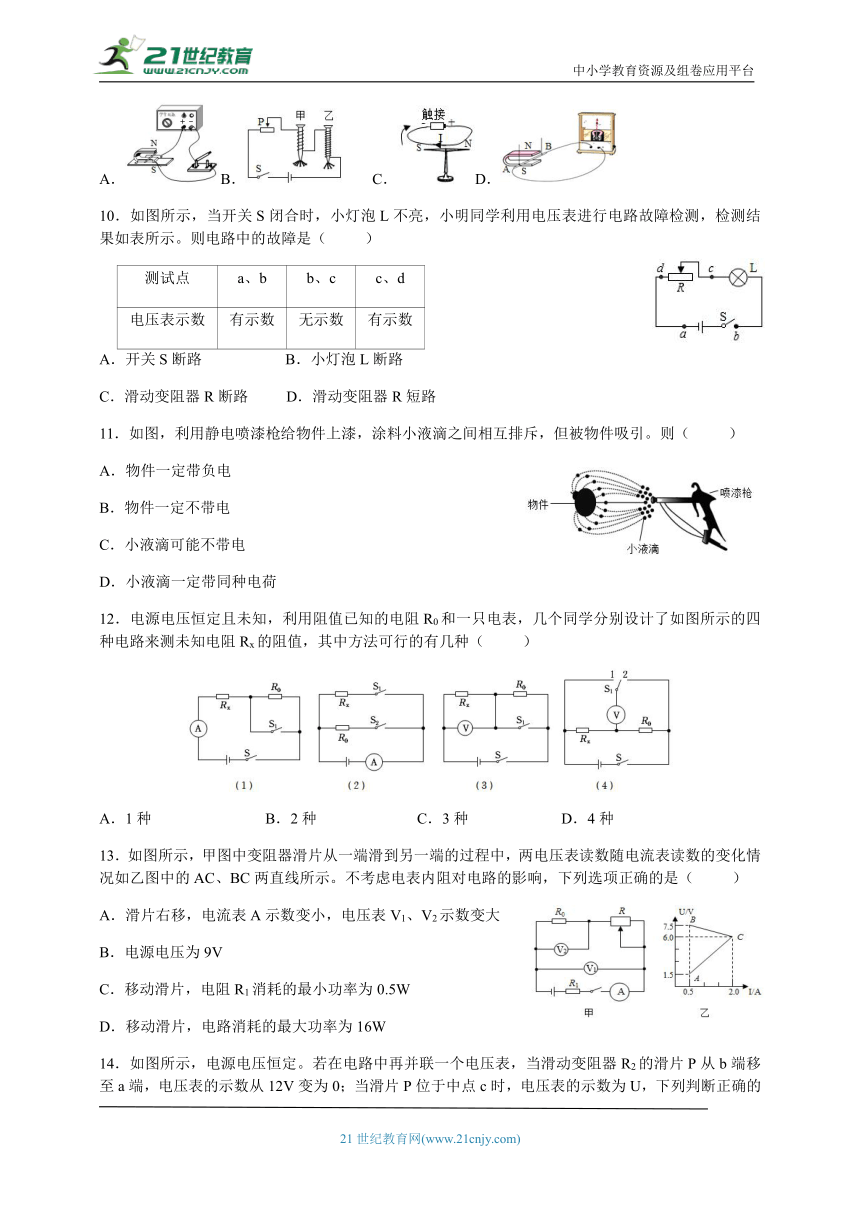

10．如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）
测试点 a、b b、c c、d
电压表示数 有示数 无示数 有示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R断路 D．滑动变阻器R短路
11．如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
12．电源电压恒定且未知，利用阻值已知的电阻R0和一只电表，几个同学分别设计了如图所示的四种电路来测未知电阻Rx的阻值，其中方法可行的有几种（ ）
A．1种 B．2种 C．3种 D．4种
13．如图所示，甲图中变阻器滑片从一端滑到另一端的过程中，两电压表读数随电流表读数的变化情况如乙图中的AC、BC两直线所示。不考虑电表内阻对电路的影响，下列选项正确的是（ ）
A．滑片右移，电流表A示数变小，电压表V1、V2示数变大
B．电源电压为9V
C．移动滑片，电阻R1消耗的最小功率为0.5W
D．移动滑片，电路消耗的最大功率为16W

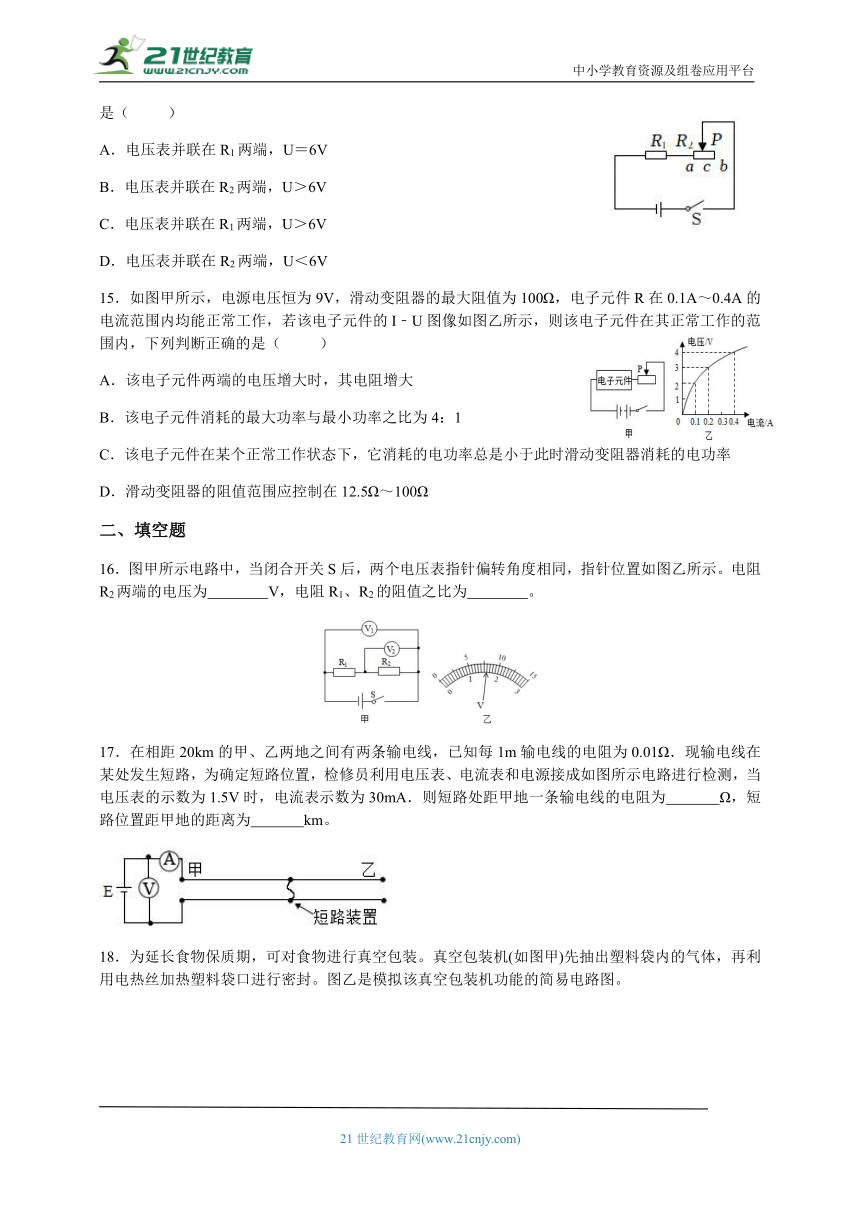

14．如图所示，电源电压恒定。若在电路中再并联一个电压表，当滑动变阻器R2的滑片P从b端移至a端，电压表的示数从12V变为0；当滑片P位于中点c时，电压表的示数为U，下列判断正确的是（ ）
A．电压表并联在R1两端，U＝6V
B．电压表并联在R2两端，U＞6V
C．电压表并联在R1两端，U＞6V
D．电压表并联在R2两端，U＜6V
15．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电子元件R在0.1A～0.4A的电流范围内均能正常工作，若该电子元件的I﹣U图像如图乙所示，则该电子元件在其正常工作的范围内，下列判断正确的是（ ）
A．该电子元件两端的电压增大时，其电阻增大
B．该电子元件消耗的最大功率与最小功率之比为4：1
C．该电子元件在某个正常工作状态下，它消耗的电功率总是小于此时滑动变阻器消耗的电功率
D．滑动变阻器的阻值范围应控制在12.5Ω～100Ω
二、填空题
16．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示。电阻R2两端的电压为　 　V，电阻R1、R2的阻值之比为　 　。
17．在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA．则短路处距甲地一条输电线的电阻为　 　Ω，短路位置距甲地的距离为　 　km。

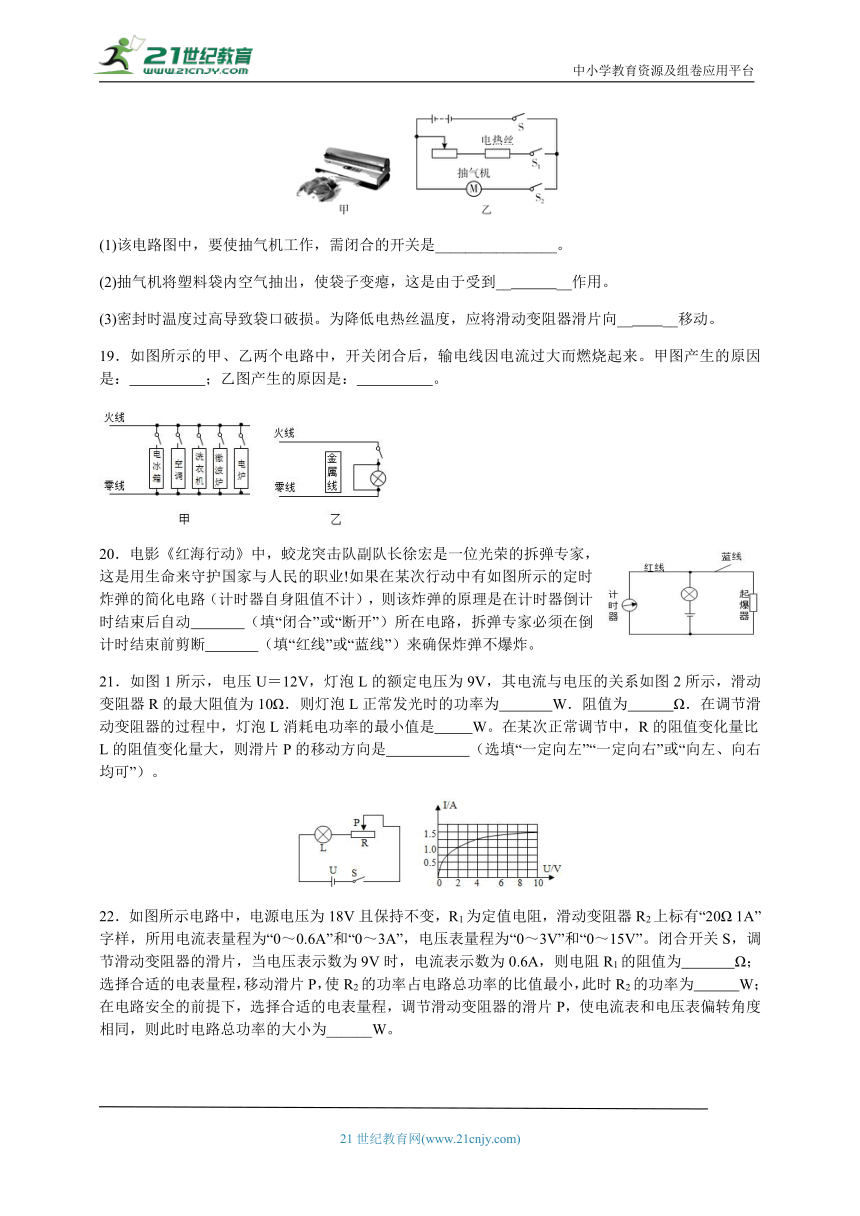

18．为延长食物保质期，可对食物进行真空包装。真空包装机(如图甲)先抽出塑料袋内的气体，再利用电热丝加热塑料袋口进行密封。图乙是模拟该真空包装机功能的简易电路图。
(1)该电路图中，要使抽气机工作，需闭合的开关是________________。
(2)抽气机将塑料袋内空气抽出，使袋子变瘪，这是由于受到__ __作用。
(3)密封时温度过高导致袋口破损。为降低电热丝温度，应将滑动变阻器滑片向__ __移动。
19．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。甲图产生的原因是：　 　；乙图产生的原因是：　 　。
20．电影《红海行动》中，蛟龙突击队副队长徐宏是一位光荣的拆弹专家，这是用生命来守护国家与人民的职业!如果在某次行动中有如图所示的定时炸弹的简化电路（计时器自身阻值不计），则该炸弹的原理是在计时器倒计时结束后自动　 　（填“闭合”或“断开”）所在电路，拆弹专家必须在倒计时结束前剪断　 　（填“红线”或“蓝线”）来确保炸弹不爆炸。
21．如图1所示，电压U＝12V，灯泡L的额定电压为9V，其电流与电压的关系如图2所示，滑动变阻器R的最大阻值为10Ω．则灯泡L正常发光时的功率为　 　W．阻值为　 Ω．在调节滑动变阻器的过程中，灯泡L消耗电功率的最小值是　 　W。在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是　 　（选填“一定向左”“一定向右”或“向左、向右均可”）。
22．如图所示电路中，电源电压为18V且保持不变，R1为定值电阻，滑动变阻器R2上标有“20Ω 1A”字样，所用电流表量程为“0～0.6A”和“0～3A”，电压表量程为“0～3V”和“0～15V”。闭合开关S，调节滑动变阻器的滑片，当电压表示数为9V时，电流表示数为0.6A，则电阻R1的阻值为　 　Ω；选择合适的电表量程，移动滑片P，使R2的功率占电路总功率的比值最小，此时R2的功率为　 　W；在电路安全的前提下，选择合适的电表量程，调节滑动变阻器的滑片P，使电流表和电压表偏转角度相同，则此时电路总功率的大小为______W。
23．超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2＝12Ω，灯泡L上标有“6V 3W”字样。当电源电压为6V时，灯泡 　 　（选填“能”或“不能”）正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为 　 　A。若电源电压降为3V时，忽略温度对灯泡电阻的影响，电路的总功率为 　 　W。
三、探究题
24．小明利用图甲所示的电路来研究“电流与电阻的关系”，其中定值电阻有5欧、10欧和15欧三种规格，滑动变阻器Rp（“45欧 1.5A”），电源电压恒为12伏。
组别 1 2 3
电阻/欧 15 10 5
电流/安 0.4 0.6 1.2
（1）请用笔代替导线，将图乙中的电路连接完整（要求滑片在最右端时阻值最大）。
（2）小明正确操作分别在表中记录下电阻为15欧和10欧时的电流大小，下一步他的操作应该是：断开开关，滑片P移到最右端，将10欧的电阻换成5欧，闭合开关，　 　，读出并记录下电流值。
（3）分析表中数据，小明得到了结论：电压大小不变时，电阻越大，通过导体的电流越小，为了使实验结果更具科学性，小明决定改变电压大小重复实验，则电阻两端可取的电压最小值为 　。
25．为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。
（1）在这个实验中，电流产生的热量多少是通过　 　体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫“　 　”。
（2）如图甲所示的装置可探究电流产生的热量与　 　的关系；电阻丝R1和R2是　 　联的，其目的是　 　。
（3）在装置甲、乙的来两次实验中，通过比较相同时间里气球B与D的变化情况可探究电流产生的热量与________的关系。
（4）在甲、乙两装置同时实验，在相同的通电时间里，与气球　 　（填气球字母标号）相通的电阻丝产生热量最多。
26．在探究“电流与电压的关系”的实验中，小明同学连接的电路如图所示，已知电源电压恒为6V，滑动变阻器规格为“50Ω，0.5A”。
（1）请将图中的实物电路连接完整，要求滑动变阻器的滑片向左滑动时电压表示数变大，且导线不允许交叉。
（2）实验前，电压表指针在零刻度线左侧，原因是 　 　。将问题解决后，小明通过调节滑动变阻器的滑片P，测出通过定值电阻R的电流和对应的电压值，并记录在如表中。老师看了表中的实验数据后，却说其中有一次实验的数据是错误的。出错的是第 　 　次。
实验次数 1 2 3 4 5
电压U/V 0.5 1.0 1.5 2.0 2.5
电流I/A 0.1 0.21 0.3 0.39 0.5
（3）小明接着用该装置探究电流与电阻的关系，控制电压表的示数为2.5V保持不变，可供选择的定值电阻为4Ω、5Ω、6Ω、10Ω、30Ω、40Ω。他不能选用的定值电阻是 　 　。
四、计算题
27．如图甲所示，电源电压保持不变，R1为定值电阻。闭合开关S，在将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化关系图像如图乙所示。求：
（1）滑动变阻器R2的最大阻值。
（2）电源电压和定值电阻R1的阻值。
（3）试通过计算说明：当滑动变阻器R2的滑片P在中点时，两电表的示数对应于图乙中的B点。
28．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：
（1）电源电压；
（2）电阻Rx的阻值。
29．小明家新买了一个电水壶，原理图如图甲所示，其额定电压为220V，R1和R2是电热丝，该水壶有高温挡、中温挡和保温挡，其中保温挡额定功率为242W。图乙是一种新型插座，它能即时显示用电器的工作电压和所耗电费等，将该水壶单独插在该插座上，用中温挡加热一段时间后，屏幕两次显示如图丙，[电费单价：0.5元/（kW h），忽略温度对电阻的影响]求：
（1）电阻R1的阻值；
（2）电阻R2的阻值；
（3）该电水壶的中温挡额定功率及高温挡额定功率。
（参考答案）
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D D B C B C D C
题号 11 12 13 14 15
答案 D C D B C
二、填空题
16．1.6；4：1。
17．故答案为：25；2.5。
18．（1）S和S2 （2）大气压 （3）左
19．故答案为：总功率过大；短路。
20．故答案为：断开；蓝线。
21．故答案为：13.5；6；2；向左、向右均可。
22．故答案为：15；3；16.2。
23．故答案为：能；1.1；0.75。
三、探究题
24．故答案为：（1）
（2）将变阻器的滑片向左移动，直到电压表示数为6V；（3）3V。
25．故答案为：（1）气球膨胀的程度大小；转换法；（2）电阻；串联；让两电阻通过的电流相等；
（3）电流；（4）C。
26．故答案为：（1）如上图所示；（2）电压表没有调零；1；（3）4Ω、40Ω。
四、计算题
27．（1）滑动变阻器R2的最大阻值为20Ω；
（2）电源电压为6V，定值电阻R1的阻值为10Ω；
（3）当滑动变阻器的滑片P在中点时，则滑动变阻器连入电路的阻值为：
R2′＝R2＝×20Ω＝10Ω，根据串联电阻的规律及欧姆定律，
则电流表的示数为：
I′＝＝＝0.3A。
由图象可知：电流表示数为0.3A时对应的点是B。
28．答：（1）电源电压为6V；
（2）电阻Rx的阻值为20Ω。
29．（1）电阻R1的阻值为40Ω；
（2）电阻R2的阻值为160Ω；
（3）该电水壶的中温挡额定功率及高温挡额定功率分别为1210W、1512.5W。
