宁波市2022-2023年八年级下学期期末测试科学试题
(满分120分 ,考试时间120分)
一、单选题（本题共20小题,每小题2分,共40分。请选出每小题中一个最符合题意的选项,不选、多选、错选均不给分）

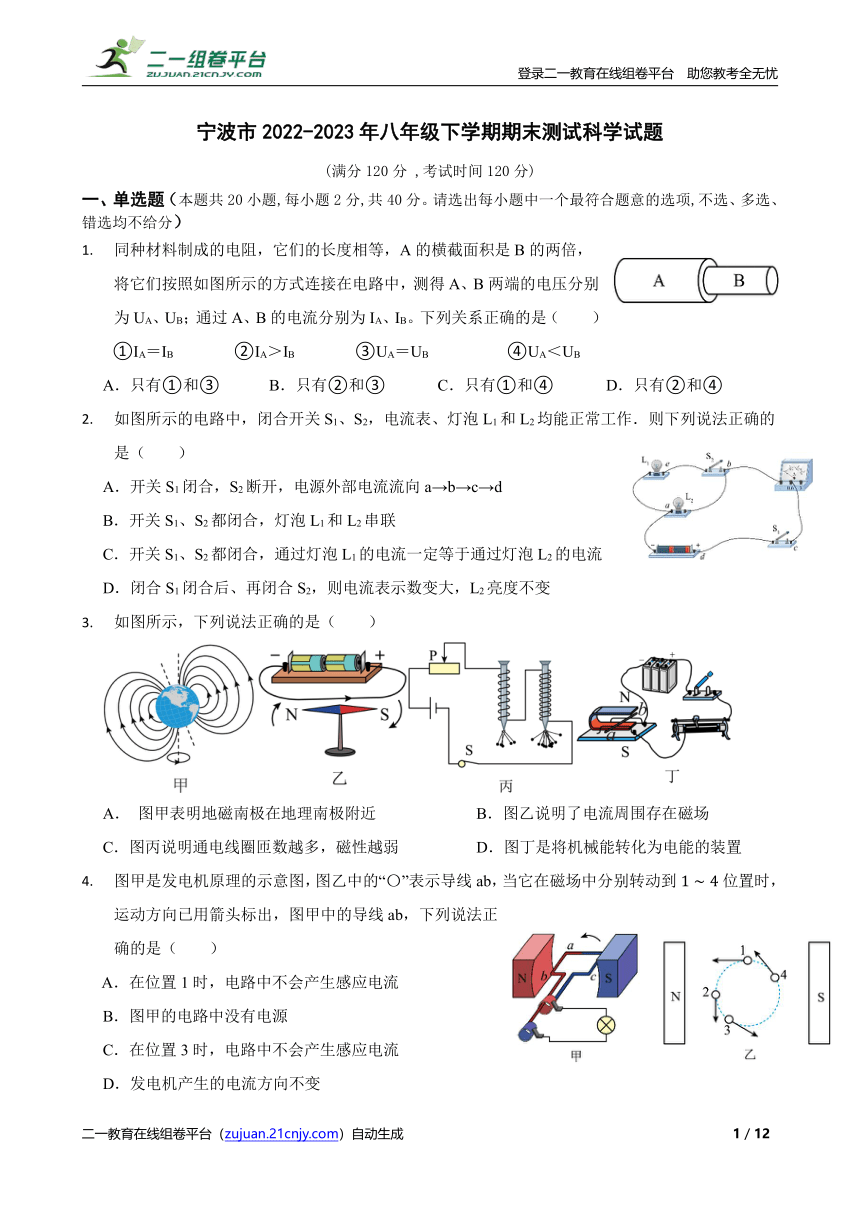

同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们按照如图所示的方式连接在电路中，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB。下列关系正确的是（ ）
①IA＝IB ②IA＞IB ③UA＝UB ④UA＜UB
A．只有①和③ B．只有②和③ C．只有①和④ D．只有②和④
如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2串联
C．开关S1、S2都闭合，通过灯泡L1的电流一定等于通过灯泡L2的电流
D．闭合S1闭合后、再闭合S2，则电流表示数变大，L2亮度不变
如图所示，下列说法正确的是（ ）
A． 图甲表明地磁南极在地理南极附近 B．图乙说明了电流周围存在磁场
C．图丙说明通电线圈匝数越多，磁性越弱 D．图丁是将机械能转化为电能的装置
图甲是发电机原理的示意图，图乙中的“〇”表示导线ab，当它在磁场中分别转动到位置时，运动方向已用箭头标出，图甲中的导线ab，下列说法正确的是（ ）
A．在位置1时，电路中不会产生感应电流
B．图甲的电路中没有电源
C．在位置3时，电路中不会产生感应电流
D．发电机产生的电流方向不变

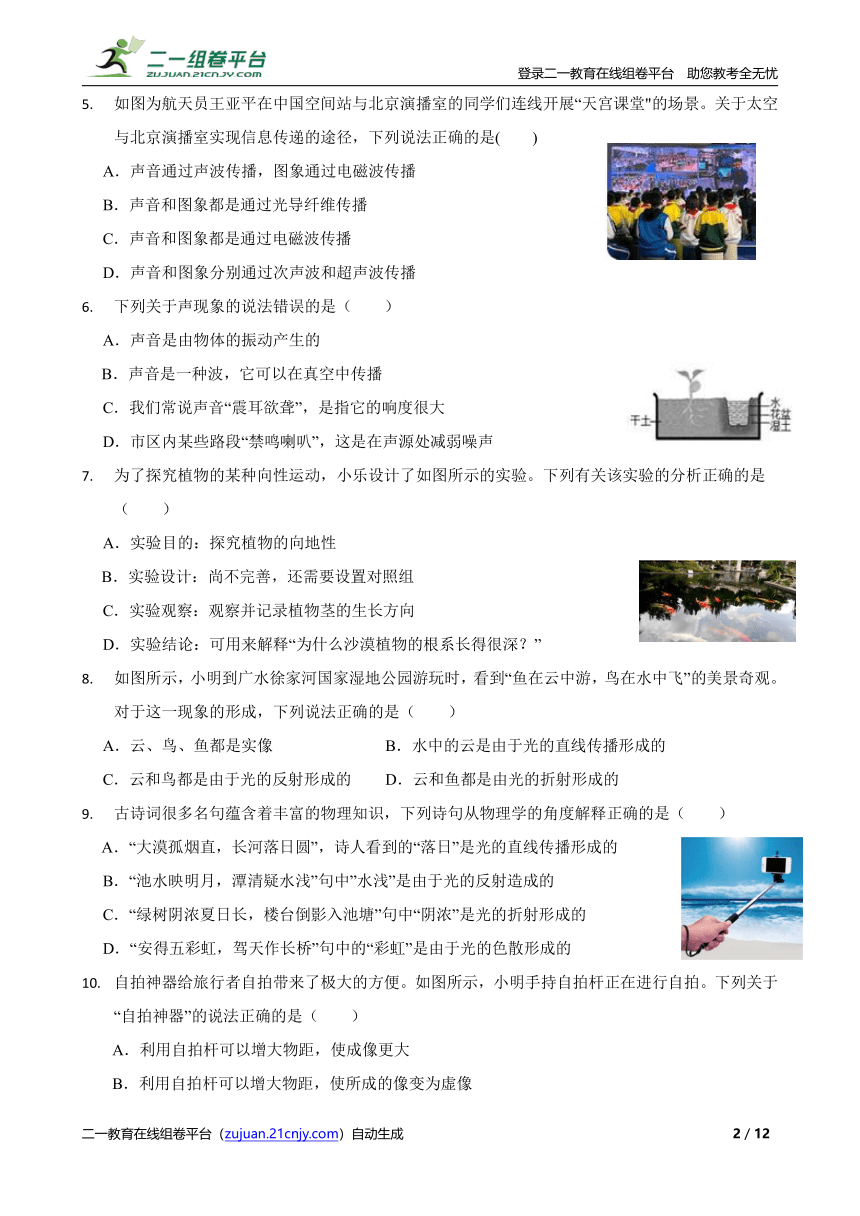

如图为航天员王亚平在中国空间站与北京演播室的同学们连线开展“天宫课堂"的场景。关于太空与北京演播室实现信息传递的途径，下列说法正确的是( )
A．声音通过声波传播，图象通过电磁波传播
B．声音和图象都是通过光导纤维传播
C．声音和图象都是通过电磁波传播
D．声音和图象分别通过次声波和超声波传播
下列关于声现象的说法错误的是（ ）
A．声音是由物体的振动产生的
B．声音是一种波，它可以在真空中传播
C．我们常说声音“震耳欲聋”，是指它的响度很大
D．市区内某些路段“禁鸣喇叭”，这是在声源处减弱噪声
为了探究植物的某种向性运动，小乐设计了如图所示的实验。下列有关该实验的分析正确的是（ ）
A．实验目的：探究植物的向地性
B．实验设计：尚不完善，还需要设置对照组
C．实验观察：观察并记录植物茎的生长方向
D．实验结论：可用来解释“为什么沙漠植物的根系长得很深？”
如图所示，小明到广水徐家河国家湿地公园游玩时，看到“鱼在云中游，鸟在水中飞”的美景奇观。对于这一现象的形成，下列说法正确的是（ ）
A．云、鸟、鱼都是实像 B．水中的云是由于光的直线传播形成的
C．云和鸟都是由于光的反射形成的 D．云和鱼都是由光的折射形成的
古诗词很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释正确的是（ ）
A．“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光的直线传播形成的
B．“池水映明月，潭清疑水浅”句中”水浅”是由于光的反射造成的
C．“绿树阴浓夏日长，楼台倒影入池塘”句中“阴浓”是光的折射形成的
D．“安得五彩虹，驾天作长桥”句中的“彩虹”是由于光的色散形成的
自拍神器给旅行者自拍带来了极大的方便。如图所示，小明手持自拍杆正在进行自拍。下列关于“自拍神器”的说法正确的是（ ）
A．利用自拍杆可以增大物距，使成像更大
B．利用自拍杆可以增大物距，使所成的像变为虚像

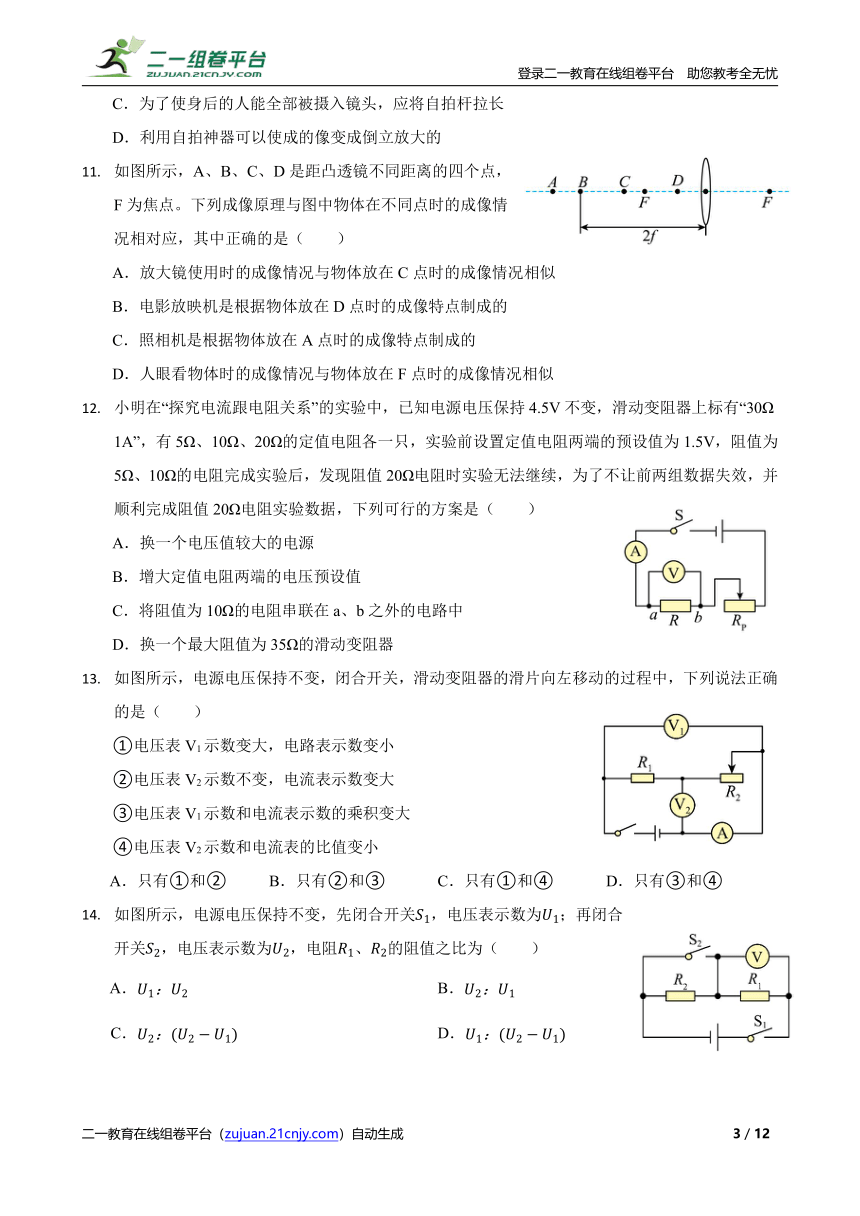

C．为了使身后的人能全部被摄入镜头，应将自拍杆拉长
D．利用自拍神器可以使成的像变成倒立放大的
如图所示，A、B、C、D是距凸透镜不同距离的四个点，F为焦点。下列成像原理与图中物体在不同点时的成像情况相对应，其中正确的是（ ）
A．放大镜使用时的成像情况与物体放在C点时的成像情况相似
B．电影放映机是根据物体放在D点时的成像特点制成的
C．照相机是根据物体放在A点时的成像特点制成的
D．人眼看物体时的成像情况与物体放在F点时的成像情况相似
小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（ ）
A．换一个电压值较大的电源
B．增大定值电阻两端的电压预设值
C．将阻值为10Ω的电阻串联在a、b之外的电路中
D．换一个最大阻值为35Ω的滑动变阻器
如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（ ）
①电压表V1示数变大，电路表示数变小
②电压表V2示数不变，电流表示数变大
③电压表V1示数和电流表示数的乘积变大
④电压表V2示数和电流表的比值变小
A．只有①和② B．只有②和③ C．只有①和④ D．只有③和④
如图所示，电源电压保持不变，先闭合开关，电压表示数为；再闭合开关，电压表示数为，电阻、的阻值之比为（ ）
A． B．
C． D．

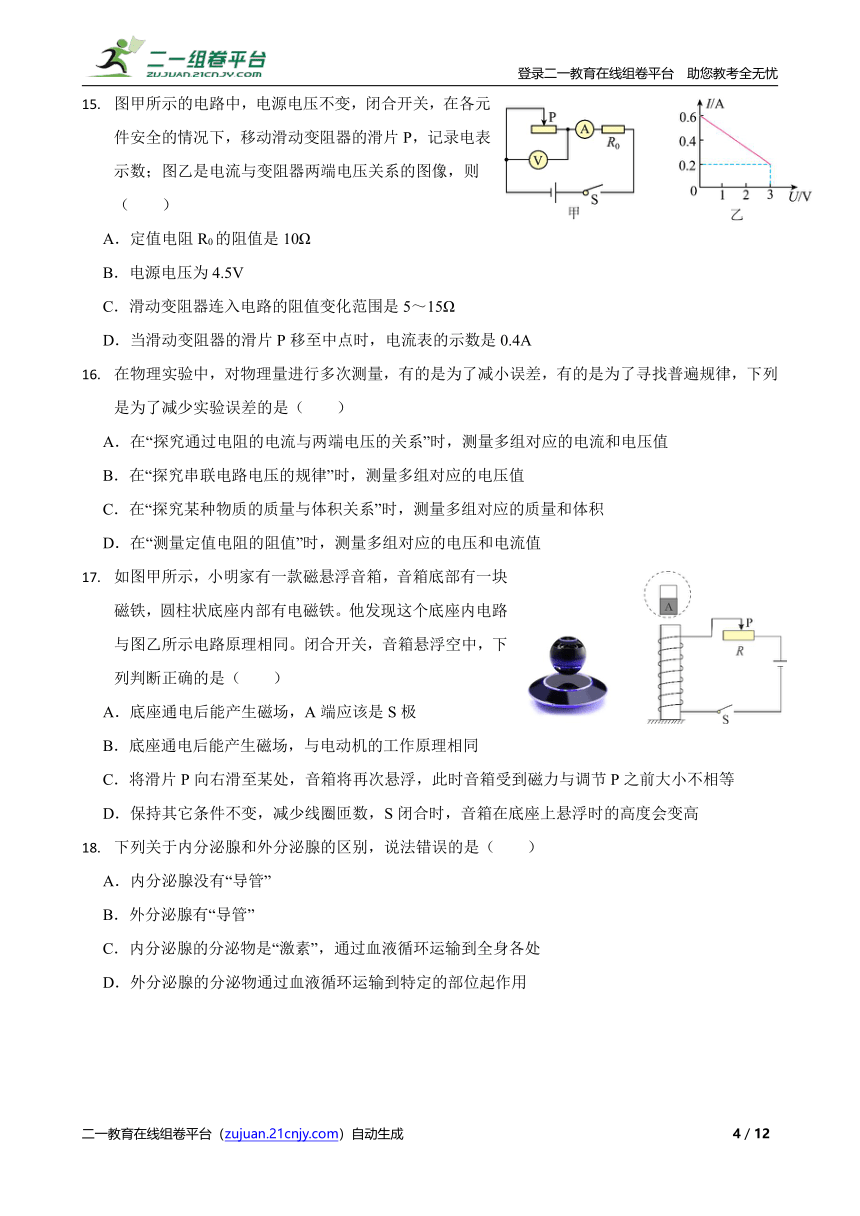

图甲所示的电路中，电源电压不变，闭合开关，在各元件安全的情况下，移动滑动变阻器的滑片P，记录电表示数；图乙是电流与变阻器两端电压关系的图像，则（ ）
A．定值电阻R0的阻值是10Ω
B．电源电压为4.5V
C．滑动变阻器连入电路的阻值变化范围是5～15Ω
D．当滑动变阻器的滑片P移至中点时，电流表的示数是0.4A
在物理实验中，对物理量进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（ ）
A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值
B．在“探究串联电路电压的规律”时，测量多组对应的电压值
C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积
D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值
如图甲所示，小明家有一款磁悬浮音箱，音箱底部有一块磁铁，圆柱状底座内部有电磁铁。他发现这个底座内电路与图乙所示电路原理相同。闭合开关，音箱悬浮空中，下列判断正确的是（ ）
A．底座通电后能产生磁场，A端应该是S极
B．底座通电后能产生磁场，与电动机的工作原理相同
C．将滑片P向右滑至某处，音箱将再次悬浮，此时音箱受到磁力与调节P之前大小不相等
D．保持其它条件不变，减少线圈匝数，S闭合时，音箱在底座上悬浮时的高度会变高
下列关于内分泌腺和外分泌腺的区别，说法错误的是（ ）
A．内分泌腺没有“导管”
B．外分泌腺有“导管”
C．内分泌腺的分泌物是“激素”，通过血液循环运输到全身各处
D．外分泌腺的分泌物通过血液循环运输到特定的部位起作用

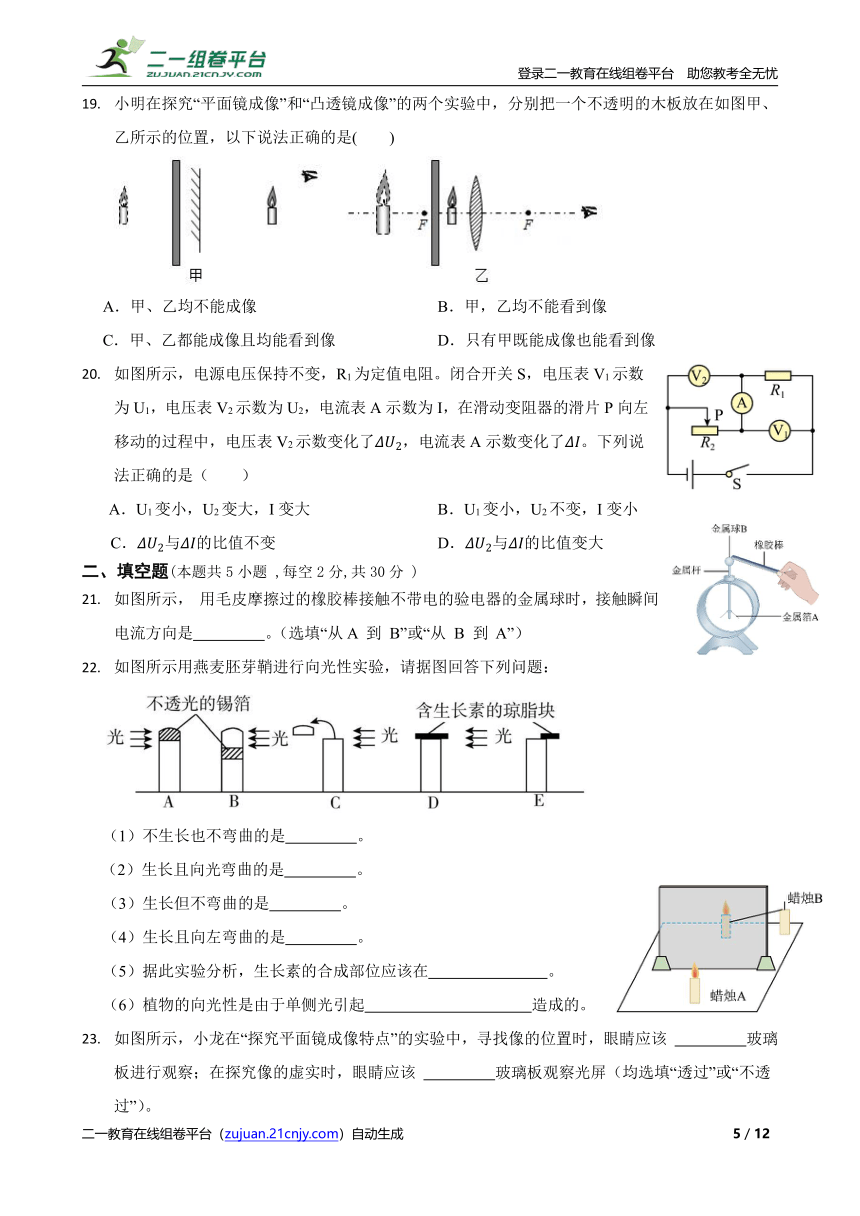

小明在探究“平面镜成像”和“凸透镜成像”的两个实验中，分别把一个不透明的木板放在如图甲、乙所示的位置，以下说法正确的是( )
A．甲、乙均不能成像 B．甲，乙均不能看到像
C．甲、乙都能成像且均能看到像 D．只有甲既能成像也能看到像
如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了。下列说法正确的是（ ）
A．U1变小，U2变大，I变大 B．U1变小，U2不变，I变小
C．与的比值不变 D．与的比值变大
二、填空题(本题共5小题 ,每空2分,共30分 )
如图所示， 用毛皮摩擦过的橡胶棒接触不带电的验电器的金属球时，接触瞬间电流方向是 。（选填“从A 到 B”或“从 B 到 A”）
如图所示用燕麦胚芽鞘进行向光性实验，请据图回答下列问题：
（1）不生长也不弯曲的是 。
（2）生长且向光弯曲的是 。
（3）生长但不弯曲的是 。
（4）生长且向左弯曲的是 。
（5）据此实验分析，生长素的合成部位应该在 。
（6）植物的向光性是由于单侧光引起 造成的。
如图所示，小龙在“探究平面镜成像特点”的实验中，寻找像的位置时，眼睛应该 玻璃板进行观察；在探究像的虚实时，眼睛应该 玻璃板观察光屏（均选填“透过”或“不透过”）。
如图所示，小明将装满水的玻璃杯，用薄塑料片盖严杯口并倒置，塑料片不会掉下来，这个现象说明了 的存在。小明又把一支铅笔放在这个装满水的玻璃杯的一侧，透过玻璃杯可以看到那支“笔”，他惊奇地发现，铅笔的笔尖本来是朝左的，可他看到的却是“笔尖”朝右，这是因为盛水的玻璃杯水平方向相当于凸透镜，他看到的是铅笔的 （选填“实”或“虚”）像。
如图是小科自制的一种测定油箱内油面高度的装置。油量表是由量程为0～0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R0的阻值是 Ω，油量表的最小读数是 A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是 A，据此推理油量表的刻度 （“均匀”或“不均匀”）。
三、实验探究题(本题共3小题 ,每空2分 ,共32分 )
如图所示，小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调 到 ；
（2）将蜡烛向凸透镜靠近，移动到某一位置时，无论怎样移动光屏，都不能在光屏上成像，原因 是 ；
（3）小明在如图所示位置得到一个清晰的像。老师要求他在凸透镜不动的情况下，让在光屏上的 实像变大些，小明应当把蜡烛向 （选填“远离”或“靠近”）透镜方向移动，同时把光屏 向 （选填“远离”或“靠近”）透镜方向移动。
实验小组在“用电流表和电压表测量小灯泡正常发光时灯丝的电阻”实验中，实验器材：两节新干电池、额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线将如图1所示的电路连接完整；
（2）连接好电路，闭合开关前，滑动变阻器的滑片应置于最 （选填“左”或“右”）端；
（3）然后闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数且接近3V，则电路故障可 能是小灯泡 ；
（4）排除故障后，移动滑片至电压表的示数为2.5V时，观察电流表的示数如图2所示，小灯泡 正常发光时灯丝的电阻约为 Ω（计算结果保留一位小数）；
（5）若将小灯泡换成阻值为5Ω的定值电阻，利用本实验器材还能完成的实验是____（选填序 号）。
A．探究电流与电阻的关系 B．探究电流与电压的关系
图甲是小芳“探究电流与电阻的关系”的实验电路图。已知电源电压恒为4.5V，滑动变阻器规格为“20Ω 2A”，可供选择的定值电阻的阻值为2Ω、5Ω、10Ω、10Ω、20Ω和30Ω。
（1）小芳根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根 线打上“×”，并补画出正确的连线；
（2）电路连接正确后，小芳先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑 片，此时电流表的示数如图丙所示，则定值电阻两端电压为 V；小芳断开开关，将5Ω 的定值电阻换成了10Ω的定值电阻，然后准备闭合开关再向右移动滑片直至电压表示数与上一 次电压表示数相同。但同组同学立即制止了她的做法，认为在实验操作上须更加规范，即接下 来的操作应该是 ；
（3）如果将所测得的数据描成图像来反映实验结论，最可能是的图中 ；
（4）小芳发现另一同学用完全相同的器材和连线方式也进行了该实验，数据记录如下表：
实验次序 1 2 3 4 5
R/Ω 2 5 10 20 30
I/A 1.20 0.48 0.24 0.12 0.08
小芳认为该同学要得到第1次数据，应对图乙实验装置中的 进行调整才能测出。将该表 格拿到老师处复查，发现还有一组数据不合实际，该组数据的实验次序为 ，理由 是 。
四、解答题(本题共3小题 ,每空2分 ,共18分 )
在图1中，F1为凸透镜焦点，F2为凹透镜焦点。完成光线从左边射向凸透镜经折射后，再由凹透镜射出的完整光路。
（2）图2中A′B′是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB
智能扫地机器人(如图甲)可通过灰尘传感器自动寻找清扫灰尘，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图乙为其部分工作原理图，控制电路电源电压U为4.5V，定值电阻R0=12Ω，R为光敏电阻，其阻值随光照强度E(单位：cd)的变化如图丙所示。其中电磁铁线圈的电阻不计。
当灰尘增多，空气的透光程度减弱，使照射到光敏电阻上的光照强度减弱，光敏电阻阻值 (选填“变大” 或“变小”“不变")，B触头与静触头 (选填“A"或“C”接触，则电动机工作：反之指示灯亮，从而达到自动控制的目的。
（2）若电压表示数小于等于3V时，电动机开始工作。求电压表示数为3V时，光照强度为多 少？
（3）若要增加光照强度，电动机仍在电压表示数≤3V时开始工作，你可以怎么做？(请写出1种 方法)
如图甲所示，电源电压保持不变，电阻R3的阻值为20Ω。仅闭合开关S1，当滑动变阻器的滑片P从一端滑到另一端的过程中，两块电压表的示数与电流表示数的关系图像如图乙所示。求：
（1）电源电压U总的大小
（2）图乙A点对应的纵坐标UA
（3）滑动变阻器的最大电阻R2max
（4）任意闭合开关，并移动划片P的位置，电流表的最大示数Imax
答案解析部分
1．【答案】C
2．【答案】D
3．【答案】B
4．【答案】A
5．【答案】C
6．【答案】B
7．【答案】D
8．【答案】C
9．【答案】D
10．【答案】C
11．【答案】C
12．【答案】C
13．【答案】D
14．【答案】D
15．【答案】B
16．【答案】D
17．【答案】A
18．【答案】D
19．【答案】C
20．【答案】C
21．【答案】从A到B
22．【答案】（1）C
（2）B
（3）AD
（4）E
（5）胚芽鞘尖端
（6）生长素分布不均匀
23．【答案】透过；不透过
24．【答案】大气压；实
25．【答案】20；0.3；0.4；不均匀
26．【答案】（1）同一高度
（2）物距小于焦距
（3）靠近；远离
27．【答案】（1）
（2）右
（3）断路
（4）0.3；8.3
（5）B
28．【答案】（1）
（2）2；右；将滑动变阻器滑到最大阻值处，再闭合开关进行实验
（3）C
（4）电流表；1；滑动变阻器阻值太小
29．【答案】（1）
（2）
30．【答案】（1）变大；A
（2）由图乙可知，控制电路中，光敏电阻与定值电阻串联，电压表测量定值电阻两端电压；
电压表示数为3V时，定值电阻R0的电流为：；
光敏电阻两端的电压：U′=U-U0=4.5V-3V=1.5V，
光敏电阻的电阻：，
由图丙可知，当光敏电阻的电阻为6Ω时，光照强度为3cd；
（3）减小电源电压或更换阻值更小的定值电阻
31．【答案】（1）解：U总=U1+U2=5V+5V=10V
（2）解：R1= = =5Ω
UA=IA×R1=0.5A×5Ω=2.5V
（3）解：R2max= = =15Ω
（4）解：Imax= = =2.5V
