1.4.2 分层设色地形图 地形剖面图
七上 地理
人教版
学习目标
新课引入
新知学习
课堂小结
1
2
3
4
1.会在地形图上识别五种主要的地形类型。
2.根据等高线地形图绘制地形剖面图。
学习目标
重难点
山顶
300
200
400
山脊
200
300
400
400
300
200
山谷
鞍部
陡崖
A
B
C
D
E
新课引入
温故知新：
Ｎ
a
b
c
d
500
300
400
600
100
200

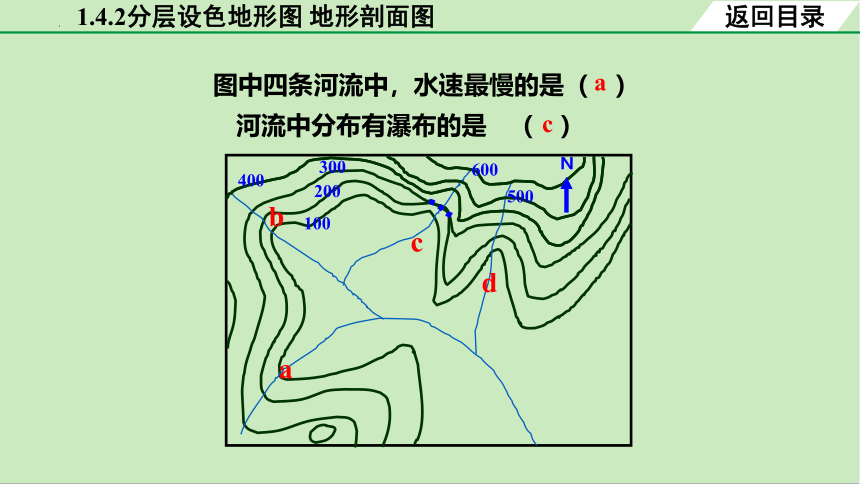

图中四条河流中，水速最慢的是（　）　
a
河流中分布有瀑布的是 （　）
c
一、陆地地形
平原
高原
海拔在200米以下，
宽广平坦、起伏小
海拔在500米以上，范围广、面积大，外围陡、内部缓
新知学习
山地
丘陵
海拔在500米以上，起伏大、高度变化大
海拔在500米以下，相对高度较山地小
盆地
周围高、中间低

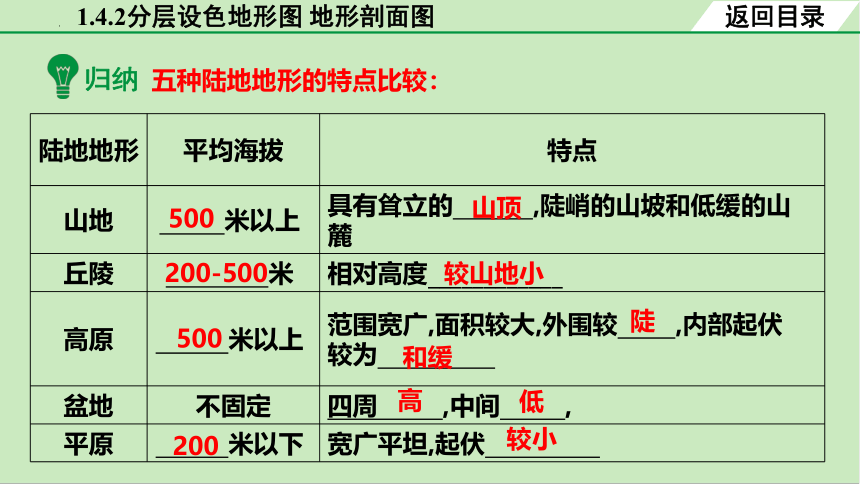

五种陆地地形的特点比较：
陆地地形 平均海拔 特点
山地 　 　米以上 具有耸立的　 　,陡峭的山坡和低缓的山麓
丘陵 　 　 米 相对高度____________　 　
高原 　 　米以上 范围宽广,面积较大,外围较　 　,内部起伏
较为　 　
盆地 不固定 四周　 　,中间　 　,
平原 　 　米以下 宽广平坦,起伏　
500
山顶
200-500
较山地小
500
陡
和缓
高
低
200
较小
归纳
二、分层设色地形图
在等高线地形图的不同等高线之间，着上不同的颜色，这种以一定次序的颜色、色调的变化来显示地势起伏状况的地图就是分层设色地形图。
定义：
新知学习
如何绘制分层设色地形图：
先绘制等高线地形图
绘制成分层设色地形图
着色
第三节 地形图
着色原则
绿色→黄色→褐色：地势由低到高
绿色：
黄、褐色：
白色：
浅蓝到深蓝：
海水由浅到深的变化
平原
山地和高原
雪山冰川
常常用“陆高海深”图例来表示海拔高度的变化 。
作用
优点：醒目，有立体感
比较容易判读出各种各样的地形以及地势的起伏
三、地形剖面图
地形剖面图是按一定比例沿着地表某一方向所作的垂直断面图，它能更直观地显示垂直方向的地面起伏和坡度陡缓。地形剖面图是在等高线地形图的基础上绘制的。
它的绘制步骤是：
按一定比例给出某地形区的等高线地形图，在特定方向上
画一条剖面线；
将剖面线与等高线的交点一一投射到间隔高度相同的平行线上，得到不同的交点
把这些点用平滑曲线依次连接起来，这个地形区剖面线位置的地形剖面图就绘好了。
地形图，不难读，看好颜色和标注；
向低突出是山脊，向高突出是山谷；
分布密集是陡坡，缓坡分布较稀疏；
高原平原都平坦，高低要靠颜色辨；
坡度陡缓和高低，山地丘陵来辨析；
沿着剖线作剖面，高低陡缓特直观。
地形图的判读
【妙招巧记】
1.在等高线地形图上，某处等高线呈弯曲状，若曲线向高处方向凸出时，该处的地形部位应是下列的（　　）
A. 鞍部 B. 山脊
C. 陡崖 D. 山谷
2.在分层设色地形图上，绿颜色的地区表示的地形类型一般是（ ）
A.山地 B.丘陵
C.平原 D.高原
D
C
当堂检测
潍坊某学校“天象观测”研究小组计划到野外去观测星空。下图是观测地局部等高线地形图。据此完成下面小题。
3．图中观测星空的最佳地点是（ ）
A．甲 B．乙 C．丙 D．丁
4．图示地区地形主要为（ ）
A．高原 B．山地 C．平原 D．盆地
C
B
陆地地形
地形图
分层设色地形图
地形剖面图
课堂小结
平原
高原
山地
丘陵
盆地
着色原则
在等高线地形图基础上
