电荷与电流（第3课时串并联）

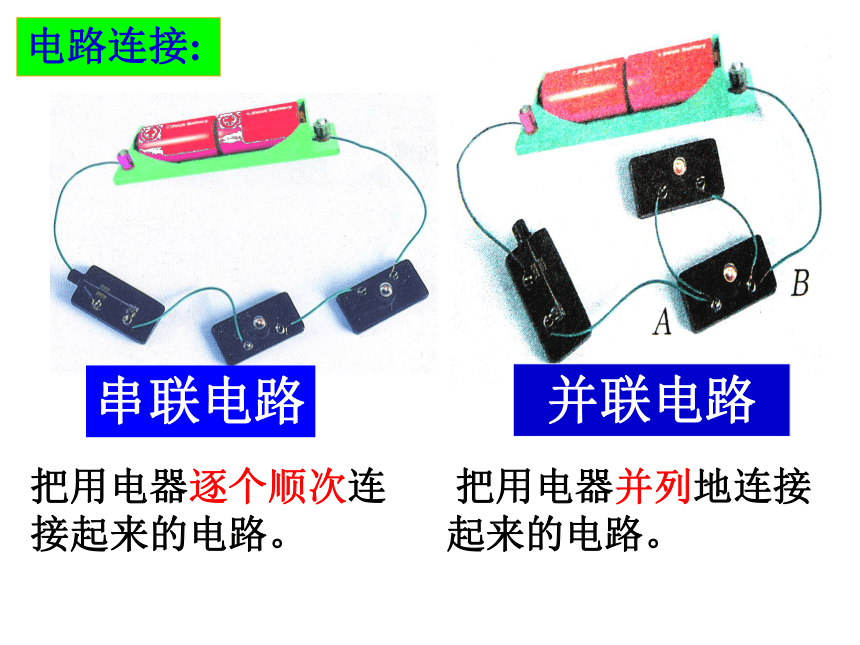

课件28张PPT。第1节 电荷和电流第3课时 如果再给你一个灯泡，能让它们都发光吗？课外拓展有几种方法？试一试串联电路并联电路电路连接:把用电器逐个顺次连接起来的电路。 把用电器并列地连接起来的电路。实

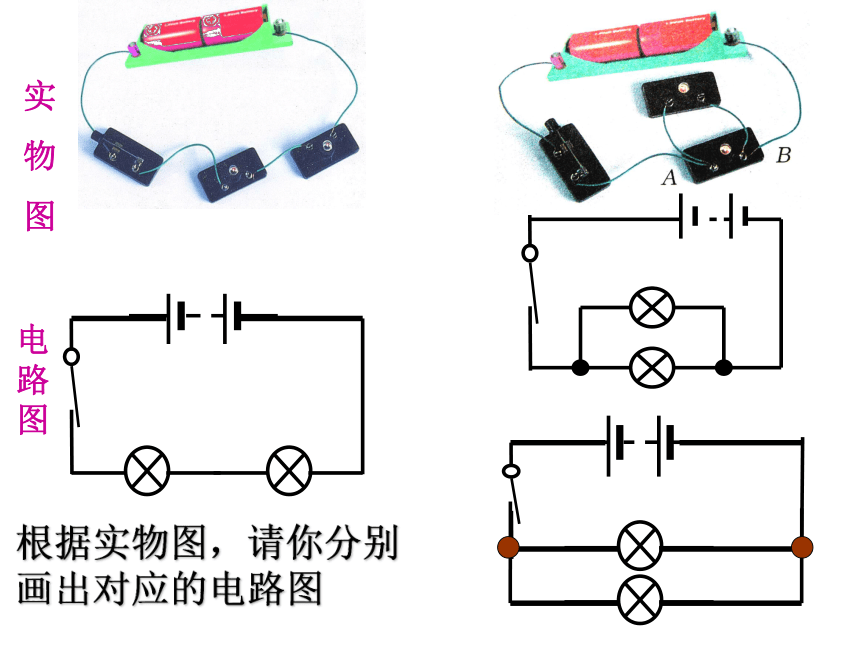

物
图根据实物图，请你分别画出对应的电路图电
路
图电
路

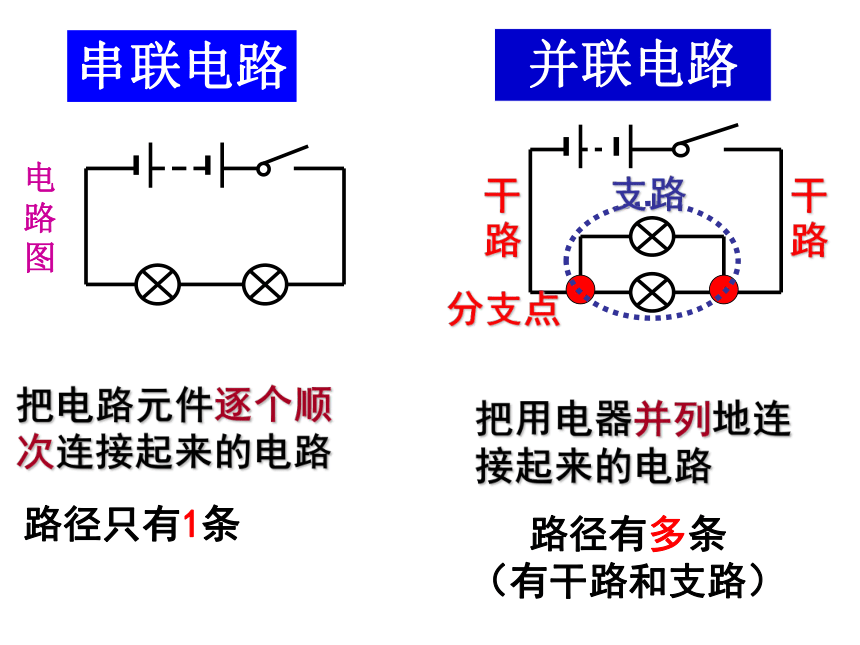

图把电路元件逐个顺次连接起来的电路把用电器并列地连接起来的电路分支点支路干
路干
路路径只有1条路径有多条

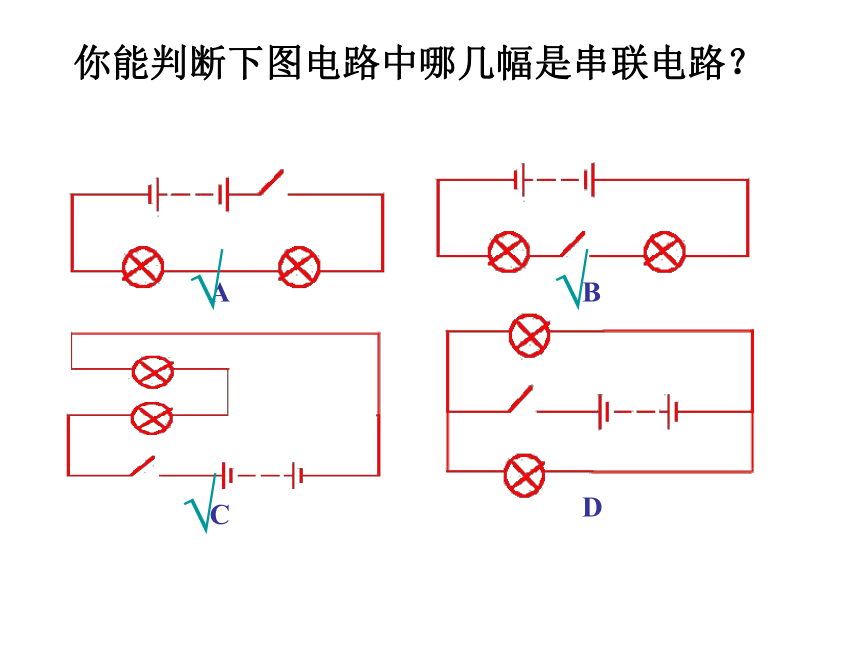

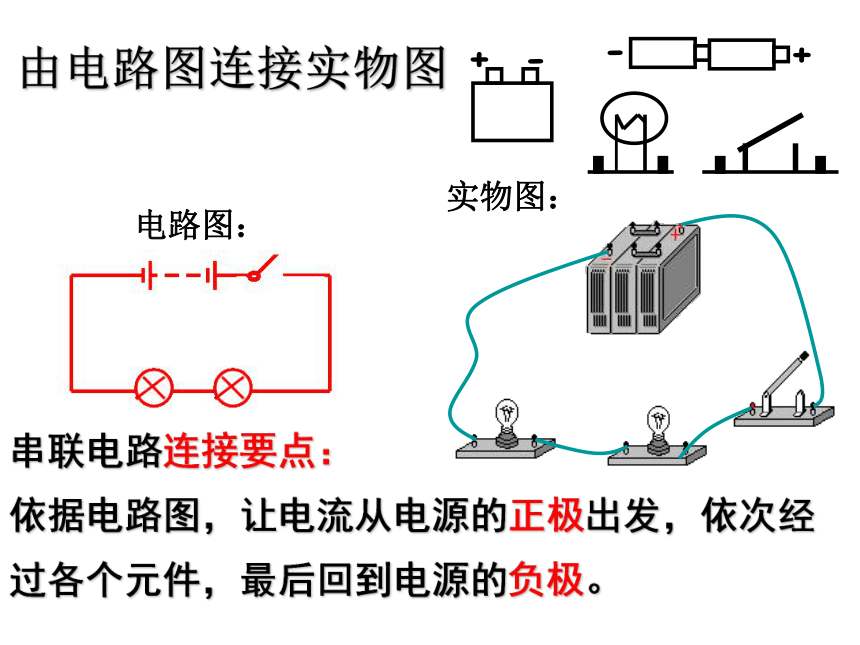

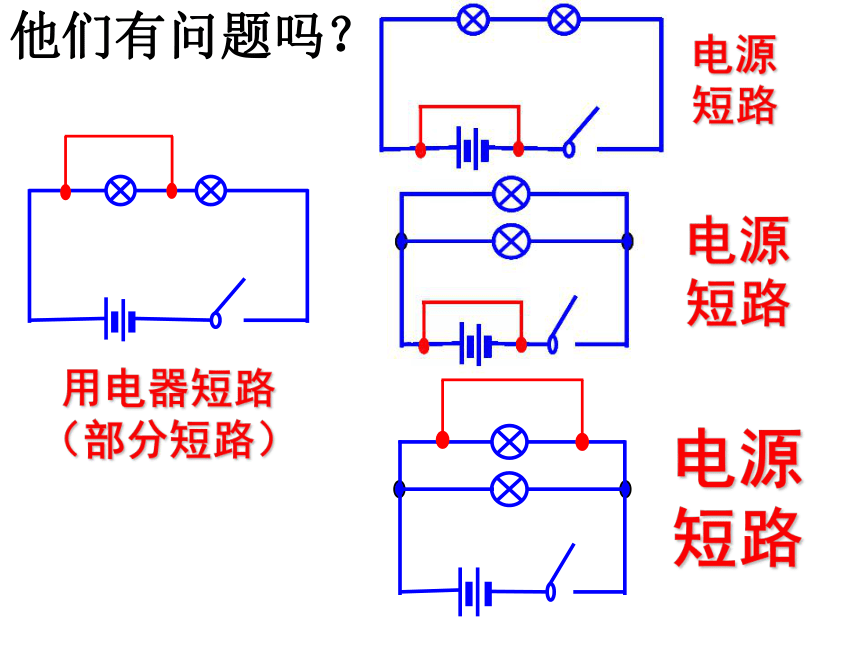

（有干路和支路）串联电路并联电路L1ABEFGH干路：支路：EA和FGHBAB和ACDB＋－L1L2L1L2分支点：A、BAB(C)(D)ABDC你能判断下图电路中哪几幅是串联电路？√√√他们有问题吗？用电器短路（部分短路）电源短路电源短路电源短路由电路图连接实物图串联电路连接要点：
依据电路图，让电流从电源的正极出发，依次经过各个元件，最后回到电源的负极。 实物图：电路图：试一试，开关分别控制谁？串联电路特点：
1.电流只有一条路径，通过一个元件的电流同时也通过另一个；

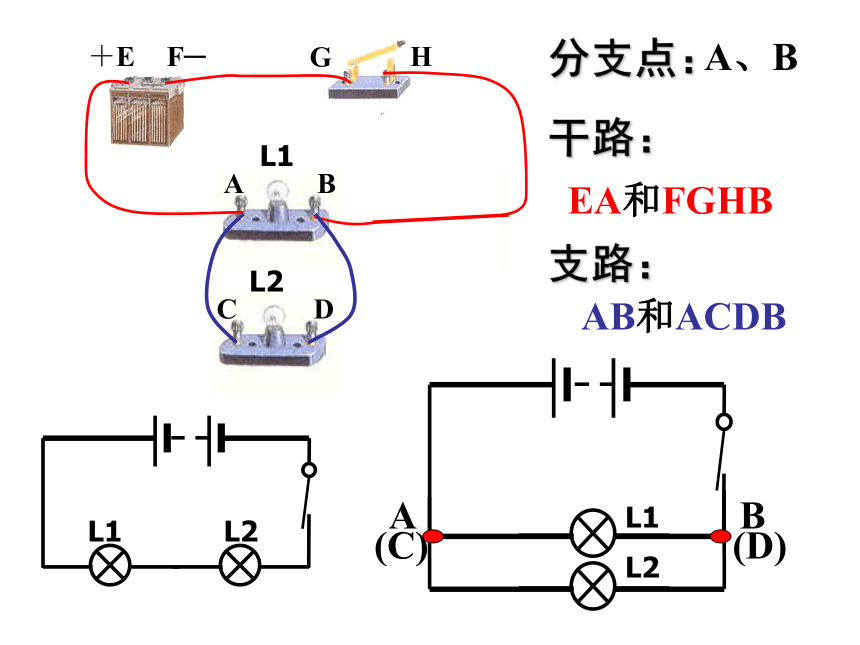

2.电路中只需要一个开关，且开关的位置对电路没有影响。旋出一个灯泡试试由电路图连接实物图SL1L2L1L2并联电路连接要点：先完成一条回路(同串联)，再找到分支点，完成另外一个支路。SSL1L2观察实验现象闭合S时，灯泡L1、L2有什么变化？两灯同时发光SS1S2L1L2断开S2，闭合S、S1时，灯泡L1、L2有什么变化？观察实验现象SL1 S1L2 S2只有L1发光SS1S2L1L2断开S1，闭合S、S2时，灯泡L1、L2有什么变化？观察实验现象SL1 S1L2 S2只有L2发光SS1S2L1L2断开S，闭合S1、S2时，灯泡L1、L2有什么变化？观察实验现象SL1 S1L2 S2L1、L2
均不发光①电流有两条(或多条)路径；
②各元件可以独立工作，互不影响；
③干路的开关控制整个干路，支路的开关只控制本支路．并联电路的特点请设计一个开关同时控制两盏灯的电路,画出电路图并连接实物。串联并联请设计二个开关分别控制两盏灯的电路, 设计电路图并连接实物。分支点
顺序
很关键思考：电路有错吗？思考：电路有错吗？思考：电路有错吗？思考：电路有错吗？C用一个开关控制三盏灯，这三盏灯的连接方式( ）A.一定是串联 B.一定是并联C.串联、并联都可以 D.串联、并联都不行马路上的路灯，傍晚时同时亮，清晨时同时熄灭。请判断这些灯是串联的还是并联的？提示：一个灯坏了，其他都不亮了？并联1.你日常生活中见到哪些电路属于串联电路?
2.教室里的灯能用串联的方法吗？
3.家用电器的连接方式怎样？
4.开关和被控制的电灯连接方式怎样？
5.吊灯和墙上的插座连接方式怎样？想一想一串串的节日小彩灯并联并联串联并联
如图两灯的连接方式：
(a)图为( )联；(b)图 为( )联。
若两图中开关S1均闭合，则(a)图中灯( )发光， (b)图 中灯( )发光。
L1 S1 L1 S1L2 S2 L2串 并L1、L2L1（a）（b）P128 课后练习题3.4.P128 课后练习题5.串联 ； 并联 ；一盏灯短路 .BADECP128 课后练习题6.根据电路图连接线路，使L1、L2两灯并联，S同时控制两灯,S1控制L1，S2控制L2 。
