苏科版-七年级-上---第五章--从三个方向看（1）[上学期]

课件20张PPT。 题西林壁-----苏轼

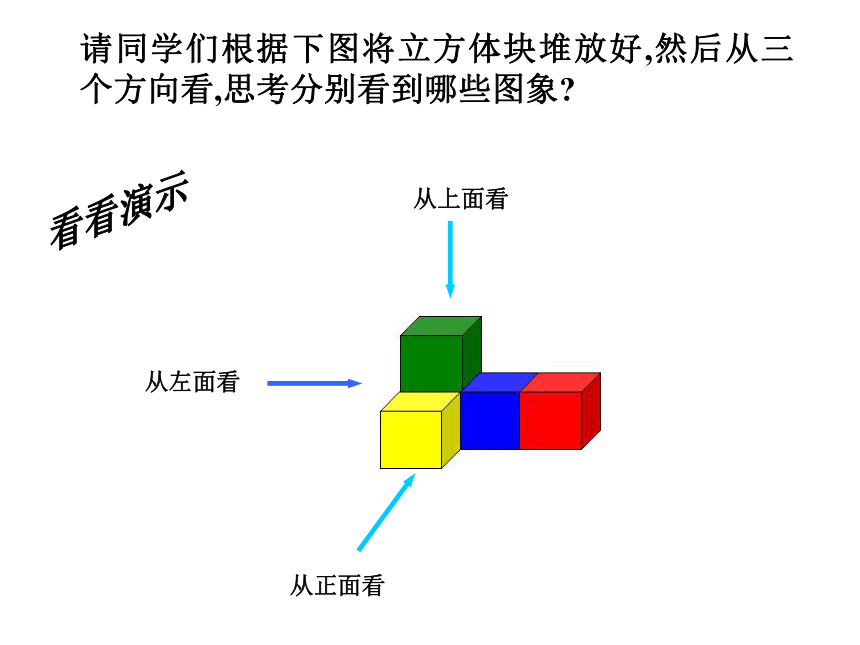

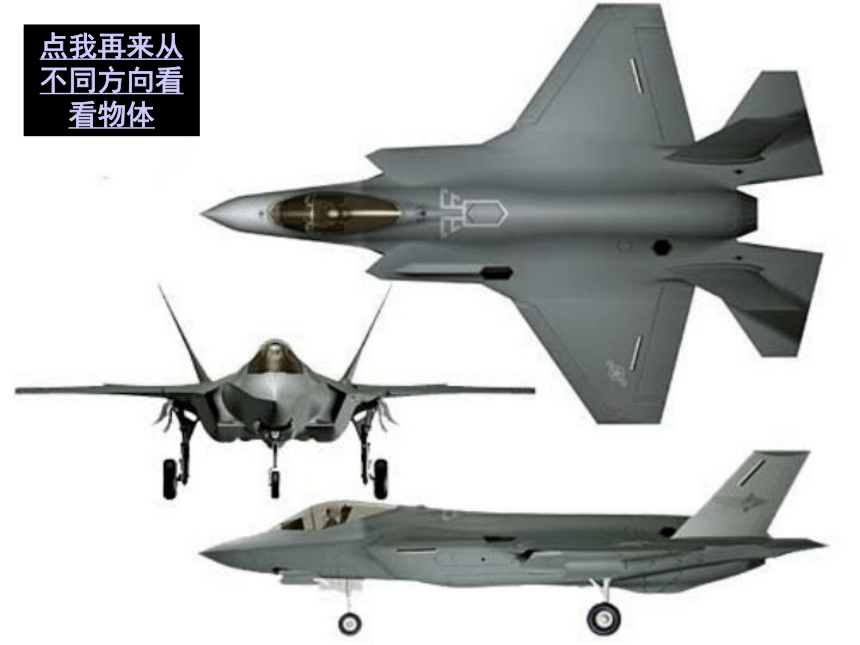

横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。从不同方向看(1)2005、12、10“横看成岭侧成峰”，说明从不同方向看钟楼的印象不一样.1.请同学们观察几幅照片：点我再来从不同方向看看物体随堂练习：下面是一辆汽车从小明的面前经过而拍摄的一组照片,请同学们思考汽车进入镜头的先后顺序应是怎样?（1）（2）（3）（4）（5）思考：答案是唯一的吗？若小明绕汽车拍摄上面五幅照片，小明从哪些地点拍摄的？可以是（2）（1）（5）（4）（3）请同学们根据下图将立方体块堆放好,然后从三个方向看,思考分别看到哪些图象?

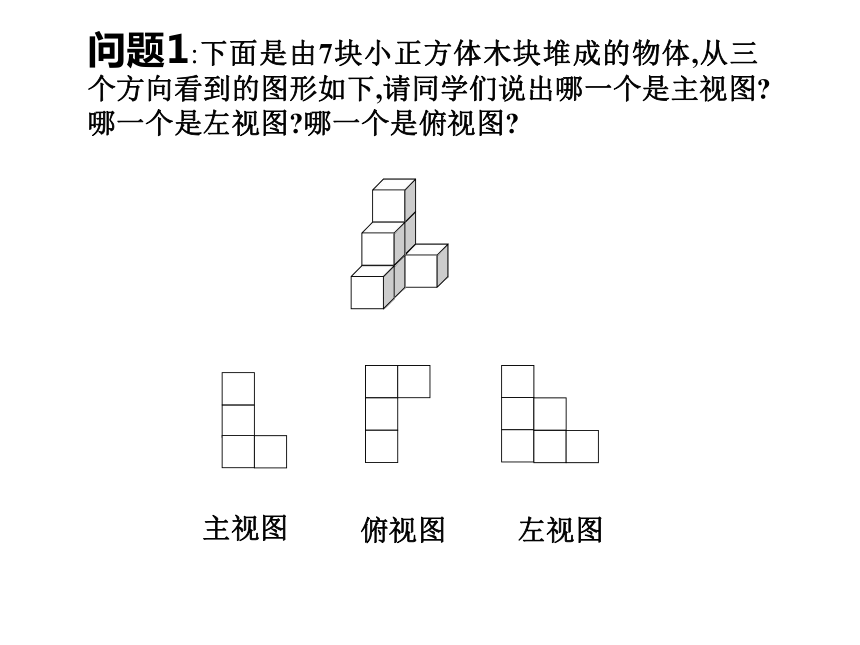

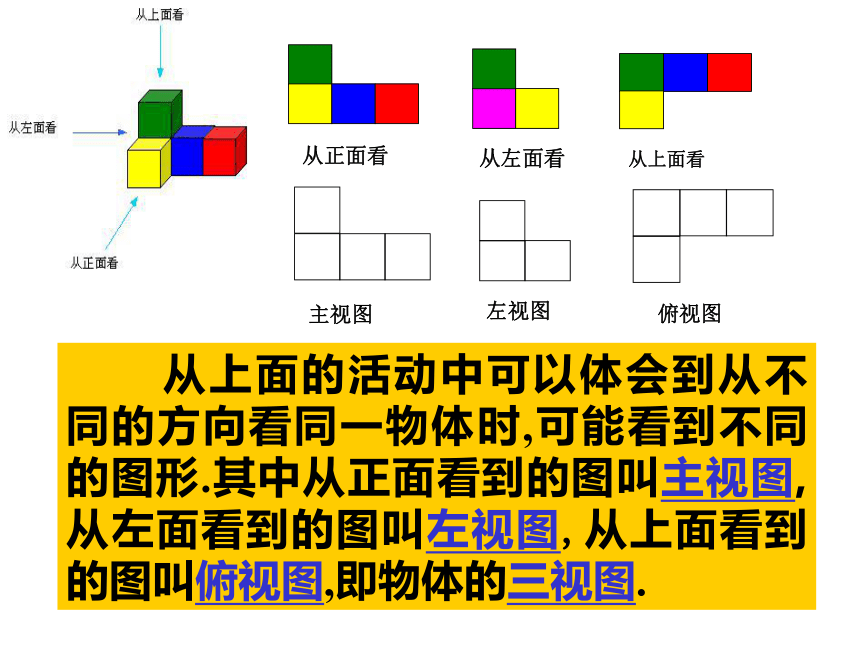

从正面看从左面看从上面看看看演示从上面看从左面看从正面看主视图左视图俯视图 从上面的活动中可以体会到从不同的方向看同一物体时,可能看到不同的图形.其中从正面看到的图叫主视图,从左面看到的图叫左视图,从上面看到的图叫俯视图,即物体的三视图.问题1:下面是由7块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学们说出哪一个是主视图?哪一个是左视图?哪一个是俯视图?

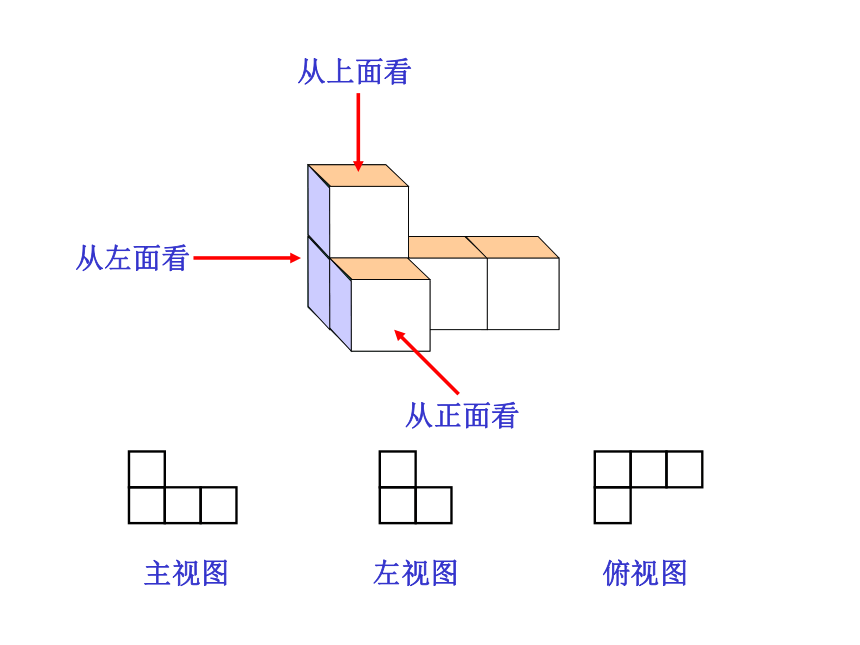

主视图左视图俯视图从正面看主视图左视图俯视图画出下面几何体的主视图、左视图与俯视图画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图主视图 左视图 俯视图 思考题:
一个玻璃正方体如图所示,红线表示两根嵌在正方体内的铁丝,请画出它的主视图、左视图和俯视图,并用彩色笔标明铁丝的位置.
主视图左视图俯视图再来练一练小结:
请同学们思考通过本节课的学习有什么体会?小结:1.从不同方向看同一物体的感受不一样,结果不一样;2.经历从空间物体到立体图形的抽象过程,体会立体图形与平面图形的关系;3.会画正方体及简单组合体的三视图.
