1.2.3空间几何体的直观图

文档属性

名称 1.2.3空间几何体的直观图
格式 zip
文件大小 2.1MB
资源类型 教案
版本资源 人教新课标A版
科目 数学
更新时间 2014-08-11 17:36:45

图片预览

文档简介

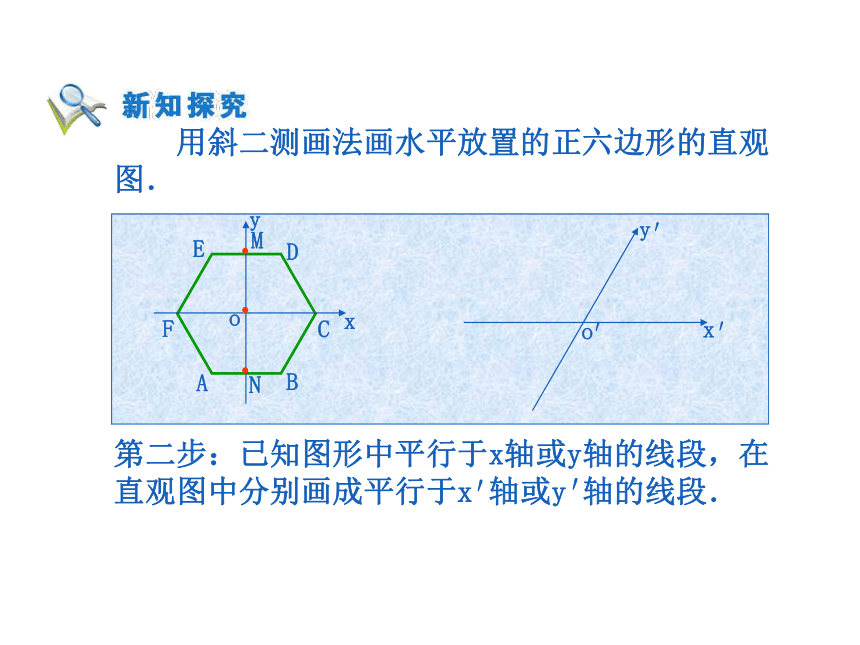

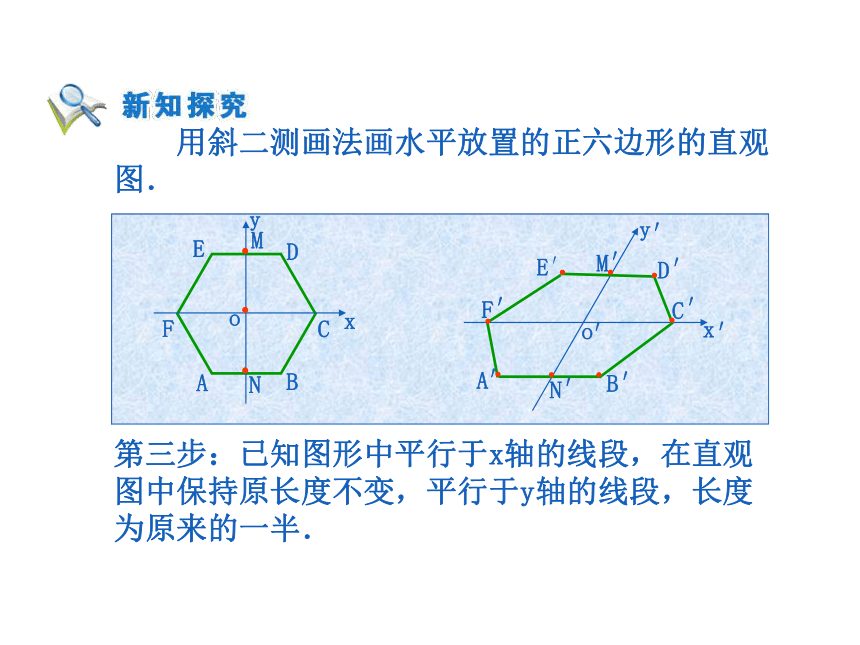

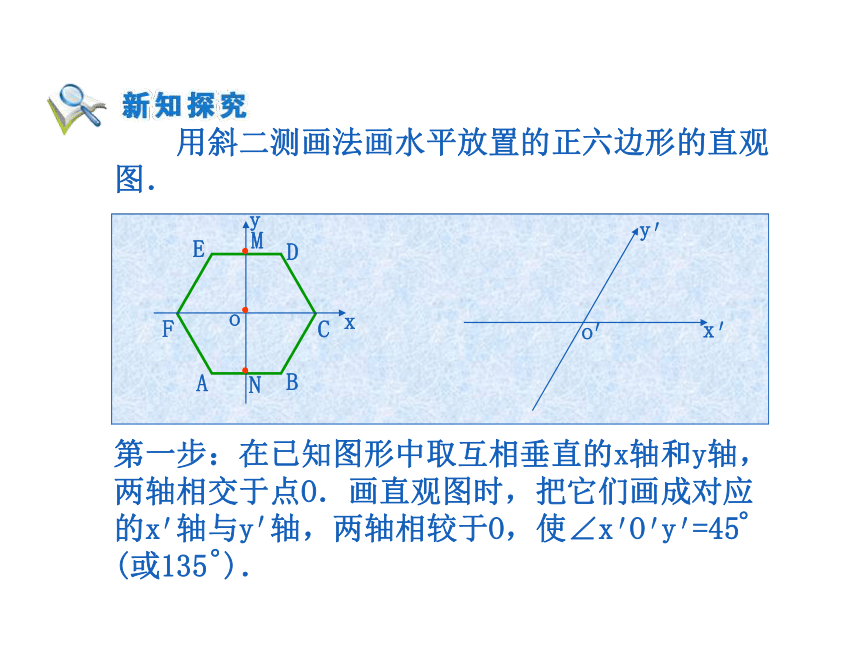

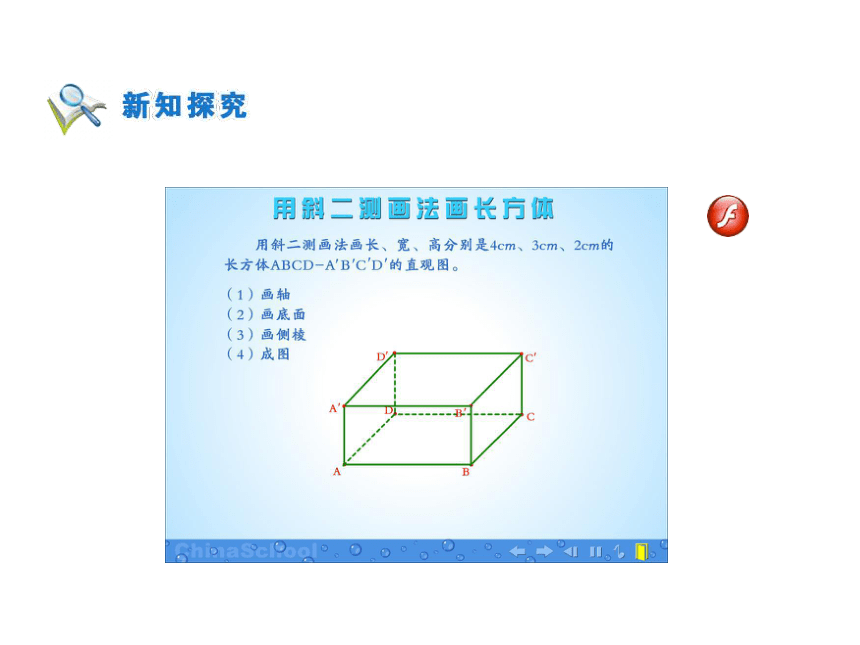

课件16张PPT。  你能画出下列物体表示的空间几何体的直观图吗?   你能画出下列物体表示的空间几何体的直观图吗?   你能画出下列物体表示的空间几何体的直观图吗?   用斜二测画法画水平放置的正六边形的直观图.MoN...  用斜二测画法画水平放置的正六边形的直观图.o...MN  用斜二测画法画水平放置的正六边形的直观图.o第三步:已知图形中平行于x轴的线段,在直观
图中保持原长度不变,平行于y轴的线段,长度
为原来的一半. ...........MN  已知几何体的三视图,用斜二测画法画出它的直观图.  已知几何体的三视图,用斜二测画法画出它的直观图.o..ABxz......p.探究:(1)下图是一个奖杯的三视图,你能想象出它的几何结构特征,并画出它的直观图吗?(2)空间几何体的三视图和直观图能够帮助我们从
不同侧面、不同角度认识几何体的结构,它们各
有哪些特点?二者有何关系.   判断下列结论是否正确,正确的在括号内
“√”,错误的画“×”.√××√利用斜二测画法得到的①三角形的直观图是三角形
②平行四边形的直观图是平行四边形
③正方形的直观图是正方形
④菱形的直观图是菱形
以上结论,正确的是( ).A:①② B:① C:③④ D:①②③④ A(1)用斜二测画法画出水平放置的任意三角形和
平行四边形的直观图(尺寸自定).(2)画一个棱长为4cm的正方体的直观图.  下图是一个空间几何体的三视图,试用斜二
测画法画出它的直观图.画法几何与蒙日   画法几何就是在平面上绘制
空间图形,并在平面图上表达出
空间原物体各部分的大小、位置
以及相互关系的一门学科.它在
绘画、建筑等方面有着广泛的应
用.   法国数学家蒙日经过深入研究,在1799出版
了《画法几何学》一书,在该书中,蒙日第一次
详细阐述了怎样把空间(三维)物体投影到两个互蒙日画法几何与蒙日 相垂直的平面上,并根据投影原理.(这种原理后
来发展成射影几何学)推断出该空间物体的几何性
质.  蒙日的《画法几何学》一书不论是在概念上,
还是在方法上都有深远的影响.这种方法对于建
筑学、军事学、机械制图等方面都有极大的实用
价值,从此画法几何就成为一门独立的几何分支
学科,蒙日成为画法几何的创始人.
