1.2 空间几何体的三视图和直观图

文档属性

名称 1.2 空间几何体的三视图和直观图
格式 zip
文件大小 3.0MB
资源类型 教案
版本资源 人教新课标A版
科目 数学
更新时间 2014-08-11 17:42:30

图片预览

文档简介

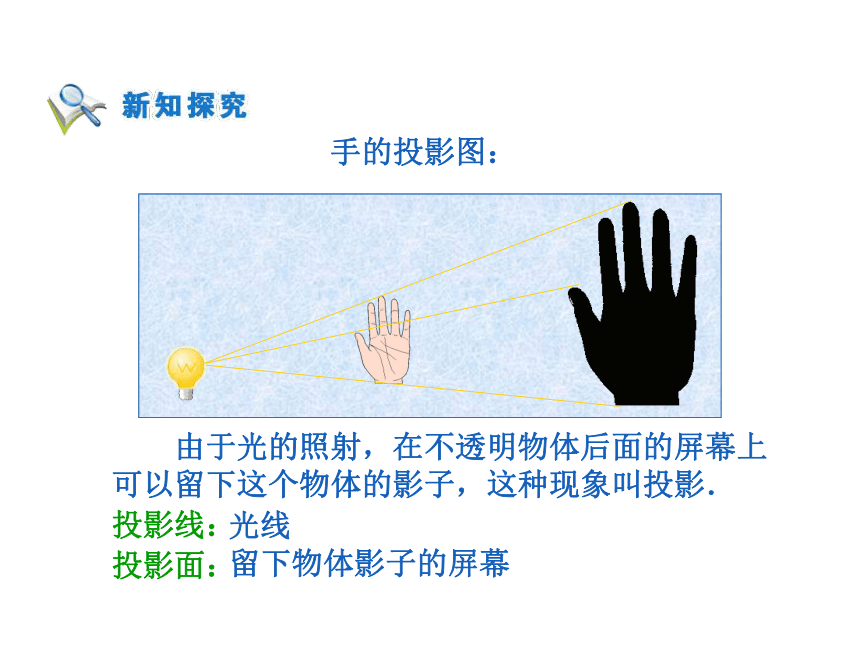

课件22张PPT。  用光源照射这串葡萄,你知道留在地面上的 是一个什么样的图形吗? 手的投影图:   由于光的照射,在不透明物体后面的屏幕上

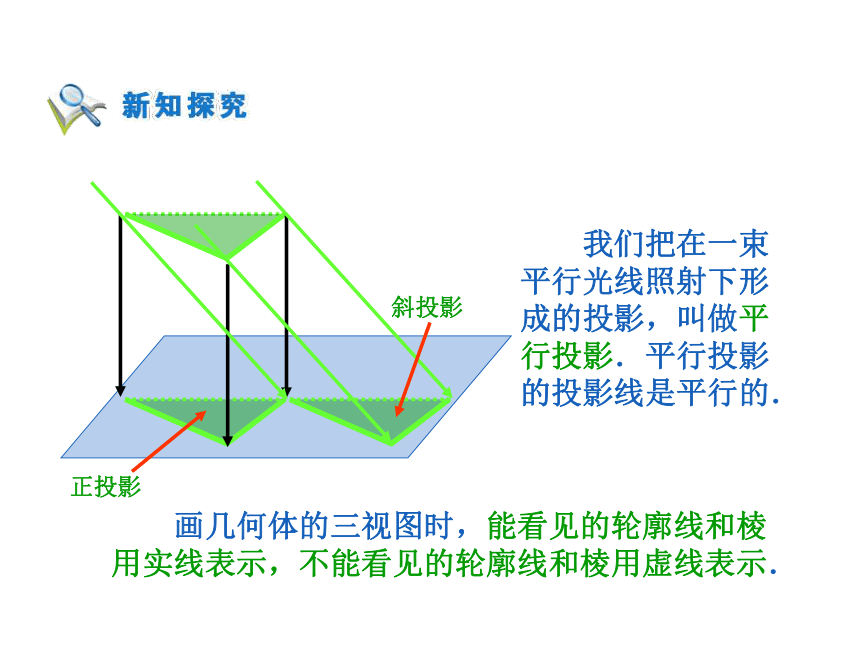

可以留下这个物体的影子,这种现象叫投影.投影线: 投影面: 光线 留下物体影子的屏幕   我们把在一束
平行光线照射下形
成的投影,叫做平
行投影.平行投影
的投影线是平行的.  画几何体的三视图时,能看见的轮廓线和棱

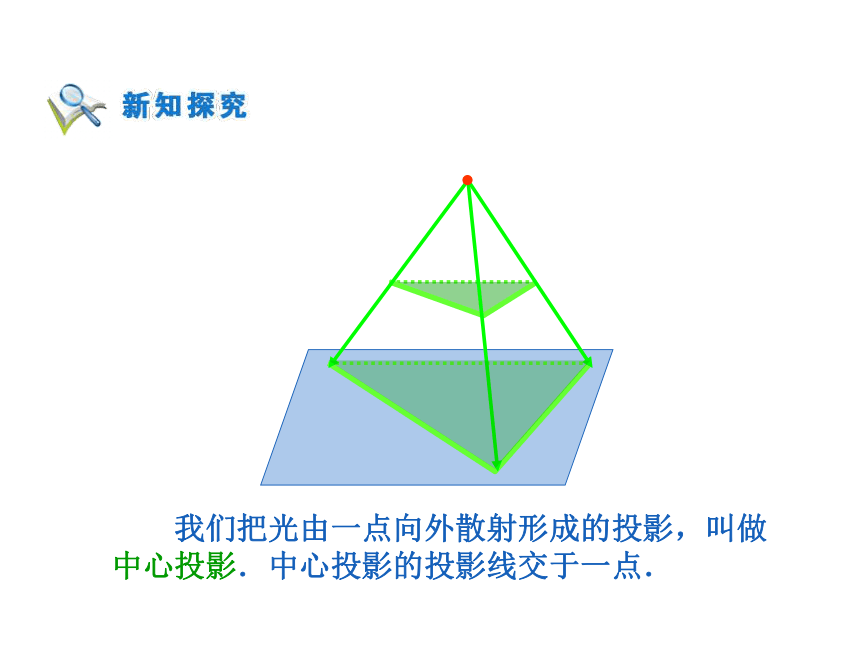

用实线表示,不能看见的轮廓线和棱用虚线表示. 正投影 斜投影   我们把光由一点向外散射形成的投影,叫做

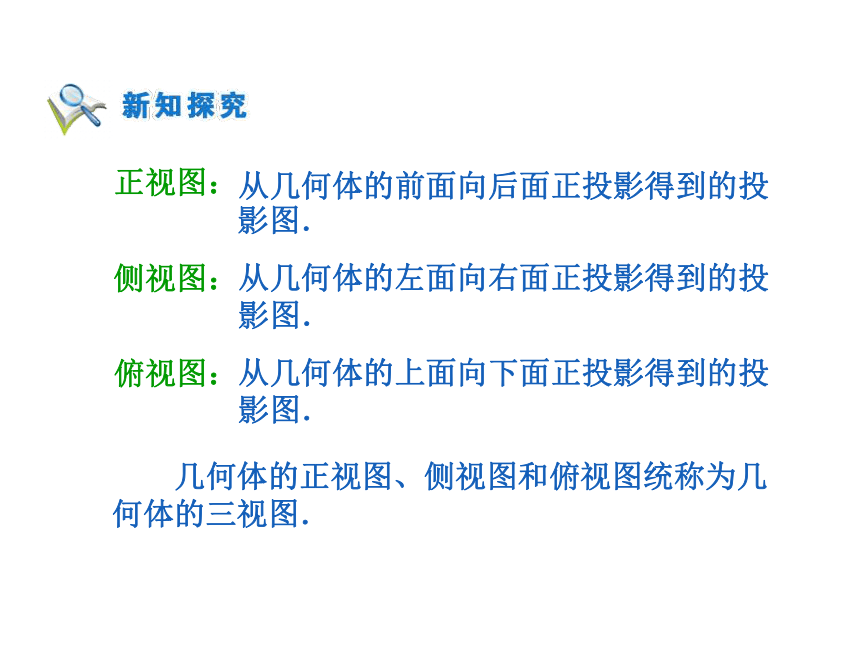

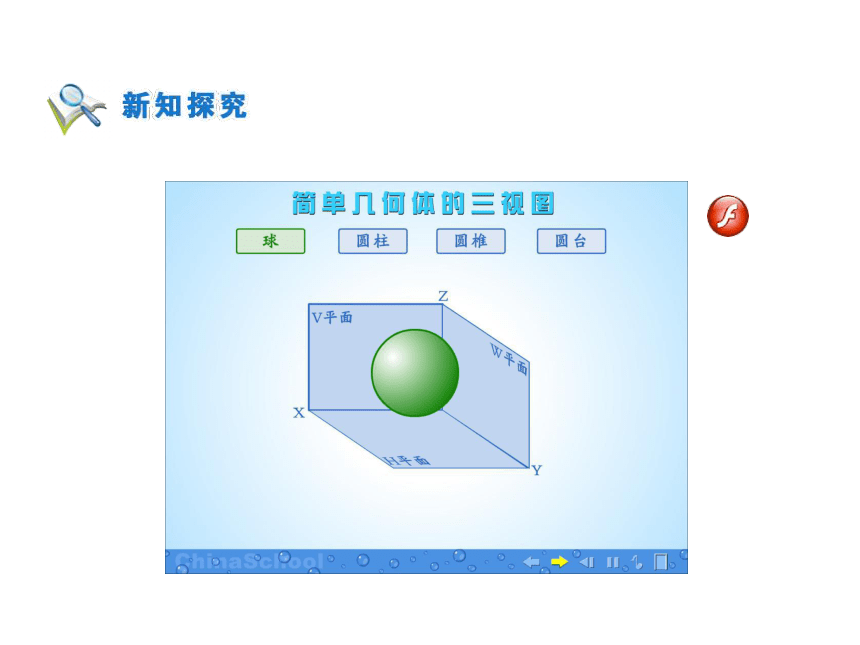

中心投影.中心投影的投影线交于一点.正视图: 从几何体的前面向后面正投影得到的投 侧视图: 从几何体的左面向右面正投影得到的投 俯视图: 从几何体的上面向下面正投影得到的投   几何体的正视图、侧视图和俯视图统称为几

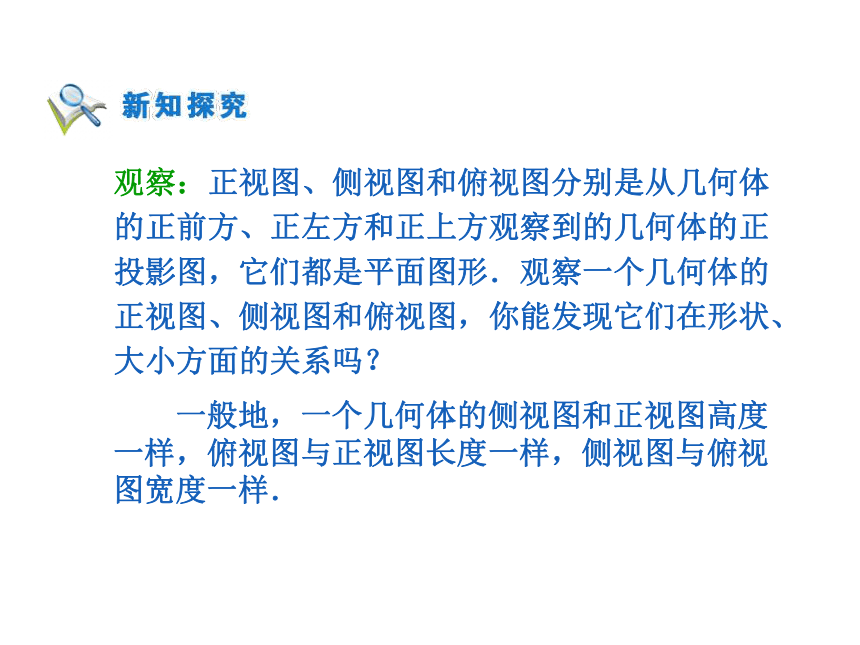

何体的三视图. 影图. 影图. 影图. 观察:正视图、侧视图和俯视图分别是从几何体
的正前方、正左方和正上方观察到的几何体的正
投影图,它们都是平面图形.观察一个几何体的
正视图、侧视图和俯视图,你能发现它们在形状、大小方面的关系吗?  一般地,一个几何体的侧视图和正视图高度
一样,俯视图与正视图长度一样,侧视图与俯视

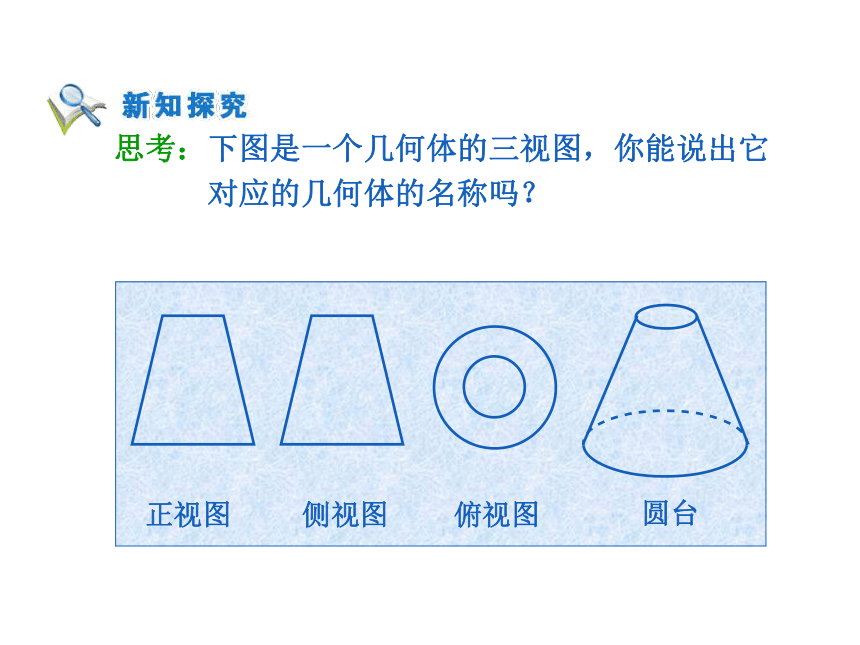

图宽度一样.思考:下图是一个几何体的三视图,你能说出它
   对应的几何体的名称吗?      圆台   下列物体表示的几何体是一些简单几何体的组合体,你能画出它们的三视图吗?        下列物体表示的几何体是一些简单几何体的组合体,你能画出它们的三视图吗?      正视图 侧视图 俯视图   下列物体表示的几何体是一些简单几何体的组合体,你能画出它们的三视图吗?      正视图 侧视图 俯视图   下图是一个简单组合体的三视图,想象它们表示的组合体的结构特征,并尝试画出它们的示意图:       示意图 画出下列物体表示的几何体的三视图:    画出下列物体表示的几何体的三视图:    正视图 侧视图 俯视图 画出下列物体表示的几何体的三视图:    正视图 侧视图 俯视图 画出下列物体表示的几何体的三视图:    正视图 侧视图 俯视图   根据下列描述说出几何体的结构特征,并画
出它们的三视图.    (1)由六个面围成,其中一个面是正五边形,其
余五个面是全等的等腰三角形的几何体. 五棱锥   根据下列描述说出几何体的结构特征,并画
出它们的三视图.    (2)由下图旋转一周形成的几何体.   观察下列几何体的三视图,想象它们的几何
结构特征,然后画出它们的示意图.  示意图 示意图   观察下列几何体的三视图,想象它们的几何
结构特征,然后画出它们的示意图.  示意图 示意图   用若干个正方体搭成一个几何体,使它的正
视图和左视图都是如右图所示的一个图.通过实
际操作,并讨论解决下列问题:(1)所需要的正方体的个数是多少?你能出几个?(2)画出所需要个数最少和所需要个数最多的几
何体的俯视图.
