3.4 从三个方向看[上学期]

课件21张PPT。横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
——苏轼从不同的方向看物体,你所看到的图形称为视图(视图是平面图形) 从正面,侧面(左面),上面三个方向

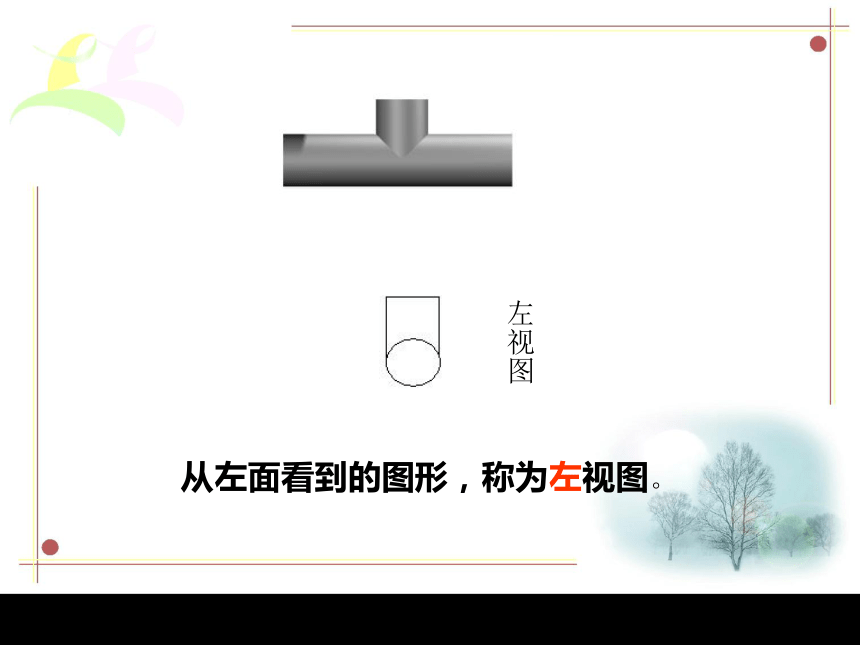

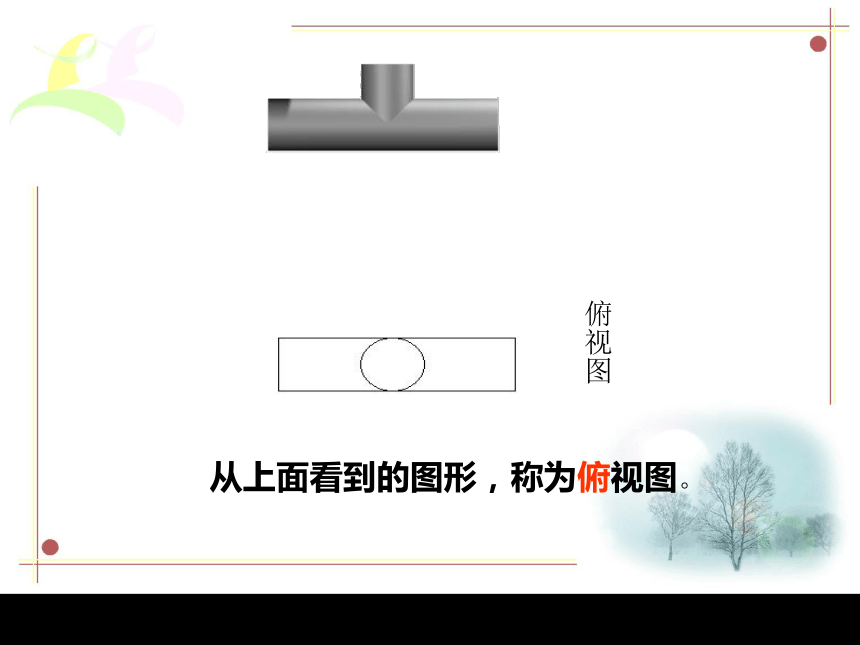

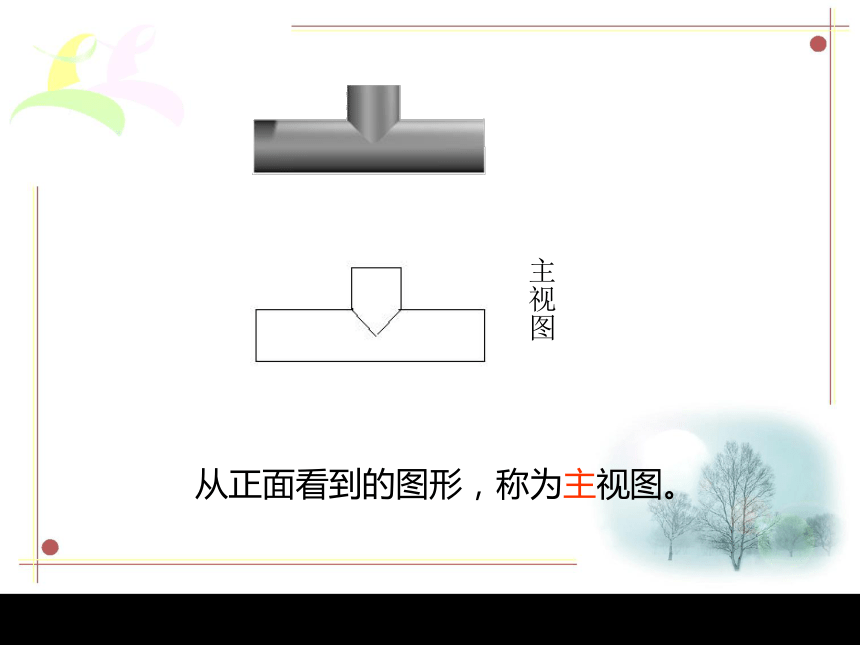

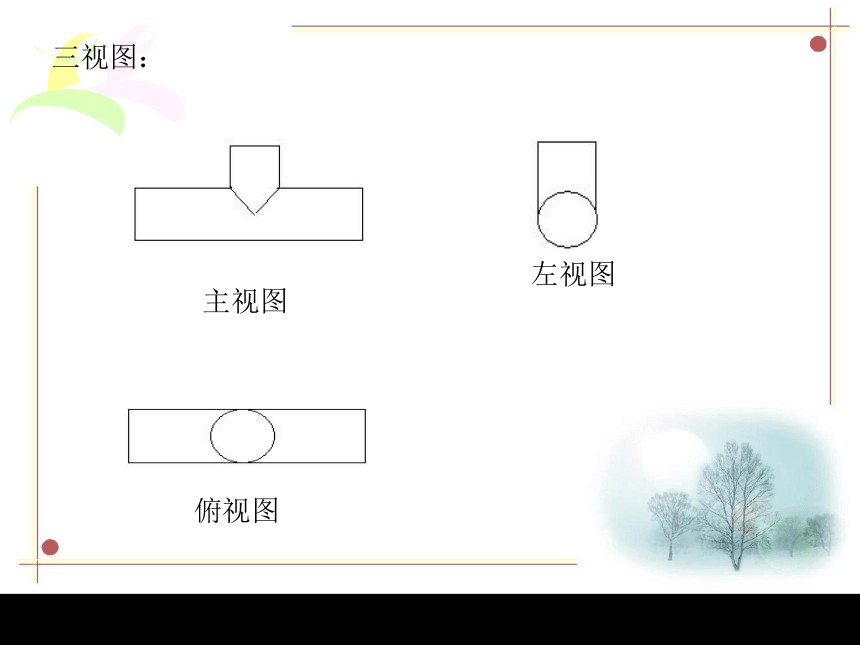

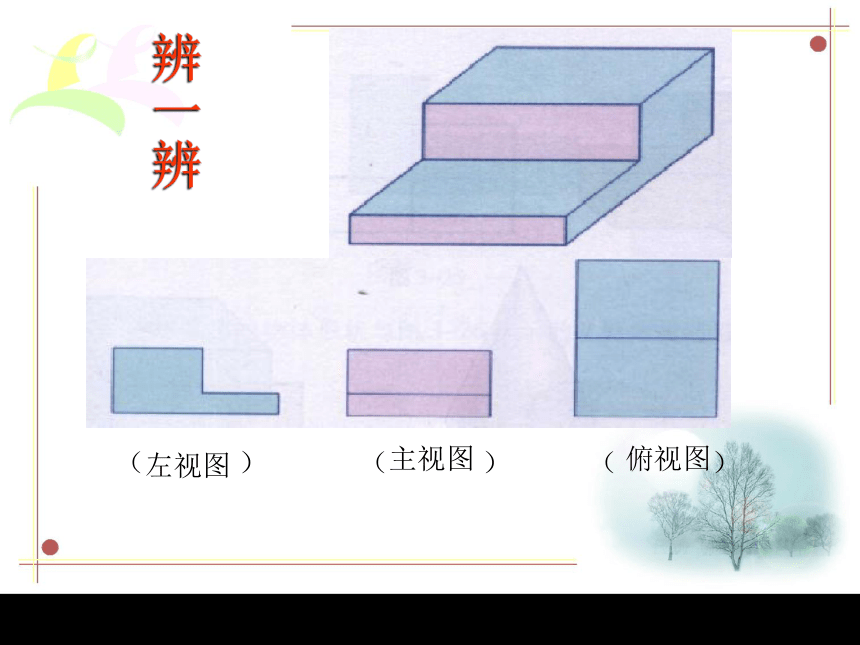

所看到的物体的视图称为三视图从正面看到的图形，称为主视图。主视图左视图从左面看到的图形，称为左视图。俯视图从上面看到的图形，称为俯视图。主视图左视图俯视图三视图：辨一辨 （ ） （ ） （ ）左视图 俯视图主视图例题:画出圆柱的三视图解：圆柱的主视图和左视图都是长方形，俯视图是圆主视图左视图俯视图试一试：四棱锥的三视图四棱锥：主视图左视图俯视图解：四棱锥的三视图如图解：三视图如图所示你来画：画出下列组合图形的三视图TRY:根据视图想象物体形状。主视图左视图俯视图例1：画出下列图形的三视图解：立方体的三视图都是正方形主视图左视图俯视图解：三视图如图所示主视图左视图俯视图
