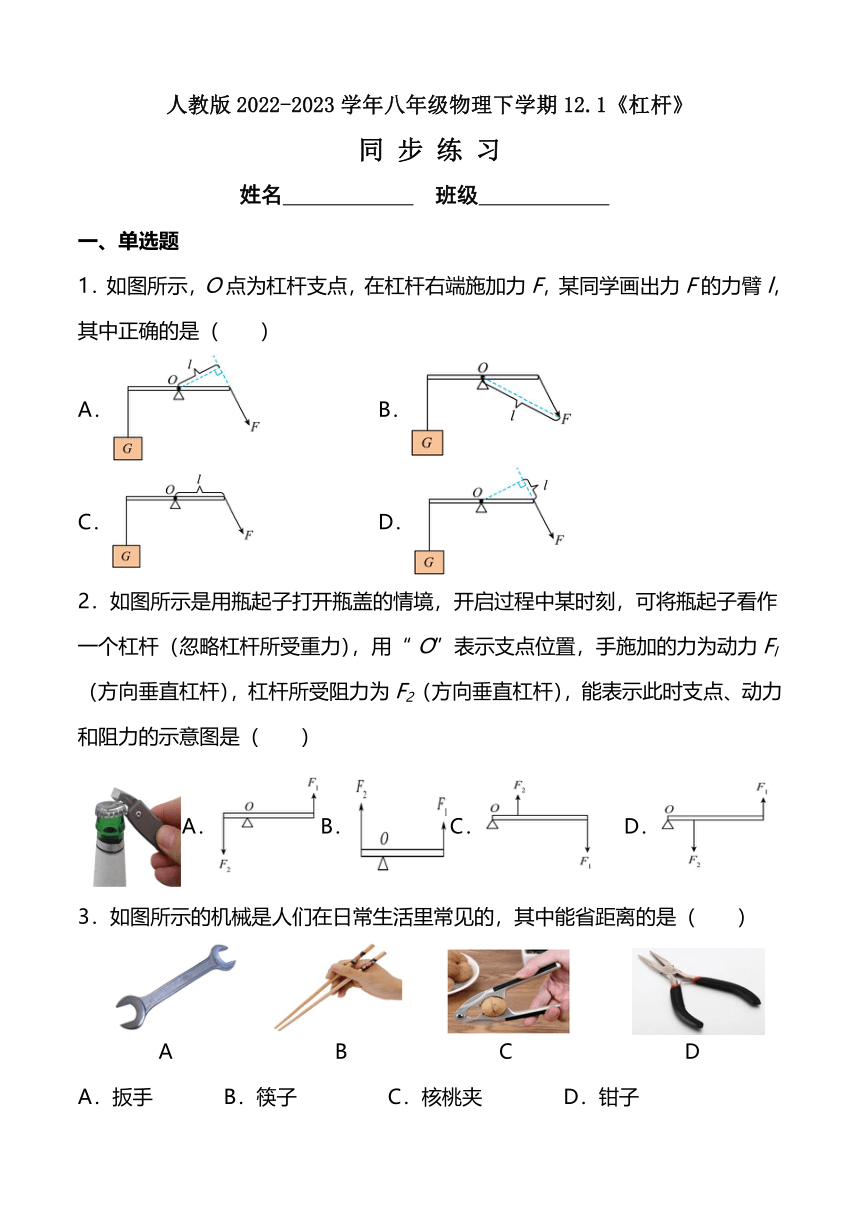

人教版2022-2023学年八年级物理下学期12.1《杠杆》
同 步 练 习
姓名 班级
一、单选题
1．如图所示，O点为杠杆支点，在杠杆右端施加力F，某同学画出力F的力臂l，其中正确的是（ ）
A． B．
C． D．
2．如图所示是用瓶起子打开瓶盖的情境，开启过程中某时刻，可将瓶起子看作一个杠杆（忽略杠杆所受重力），用“ O”表示支点位置，手施加的力为动力Fl（方向垂直杠杆），杠杆所受阻力为F2（方向垂直杠杆），能表示此时支点、动力和阻力的示意图是（ ）
A．B．C． D．
3．如图所示的机械是人们在日常生活里常见的，其中能省距离的是（ ）
A B C D
A．扳手 B．筷子 C．核桃夹 D．钳子

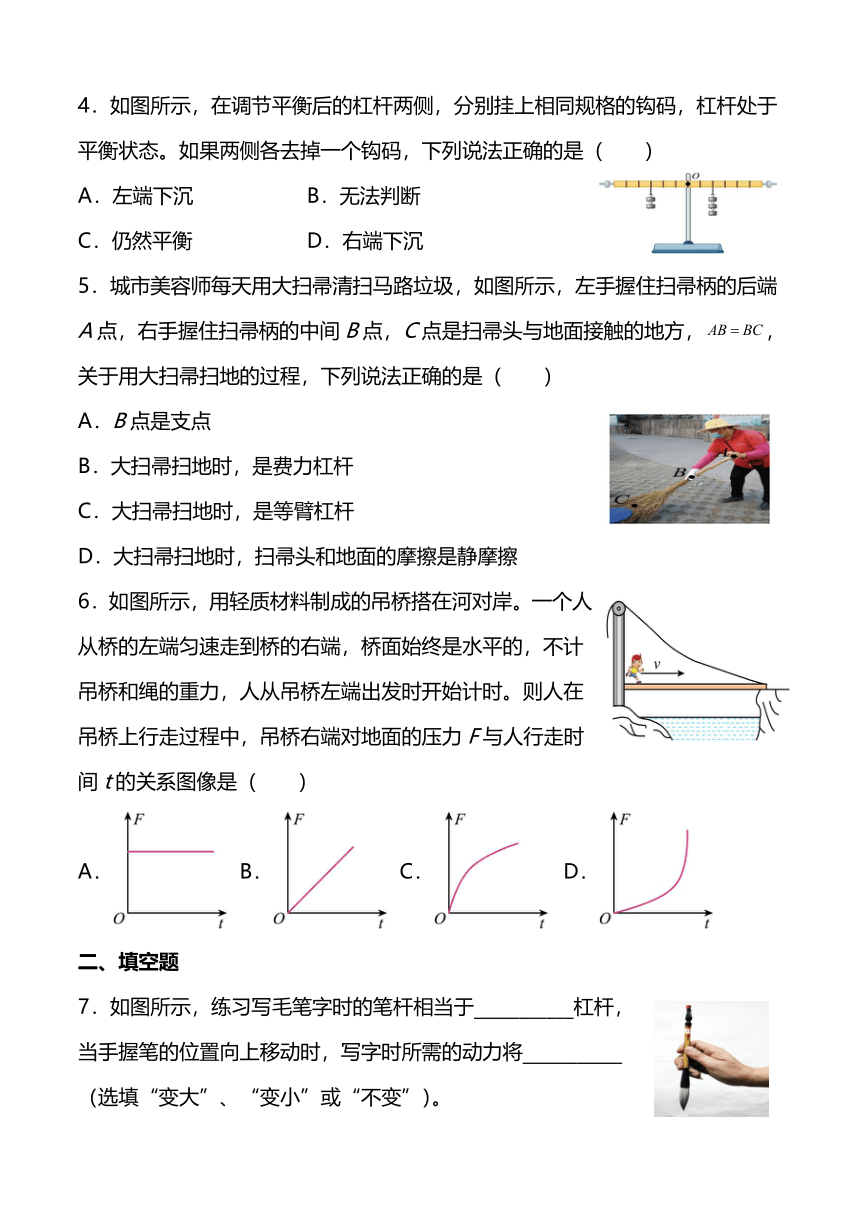

4．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。如果两侧各去掉一个钩码，下列说法正确的是（ ）
A．左端下沉 B．无法判断
C．仍然平衡 D．右端下沉
5．城市美容师每天用大扫帚清扫马路垃圾，如图所示，左手握住扫帚柄的后端A点，右手握住扫帚柄的中间B点，C点是扫帚头与地面接触的地方，，关于用大扫帚扫地的过程，下列说法正确的是（ ）
A．B点是支点
B．大扫帚扫地时，是费力杠杆
C．大扫帚扫地时，是等臂杠杆
D．大扫帚扫地时，扫帚头和地面的摩擦是静摩擦
6．如图所示，用轻质材料制成的吊桥搭在河对岸。一个人从桥的左端匀速走到桥的右端，桥面始终是水平的，不计吊桥和绳的重力，人从吊桥左端出发时开始计时。则人在吊桥上行走过程中，吊桥右端对地面的压力F与人行走时间t的关系图像是（ ）
A． B． C． D．
二、填空题
7．如图所示，练习写毛笔字时的笔杆相当于___________杠杆，当手握笔的位置向上移动时，写字时所需的动力将___________（选填“变大”、“变小”或“不变”）。

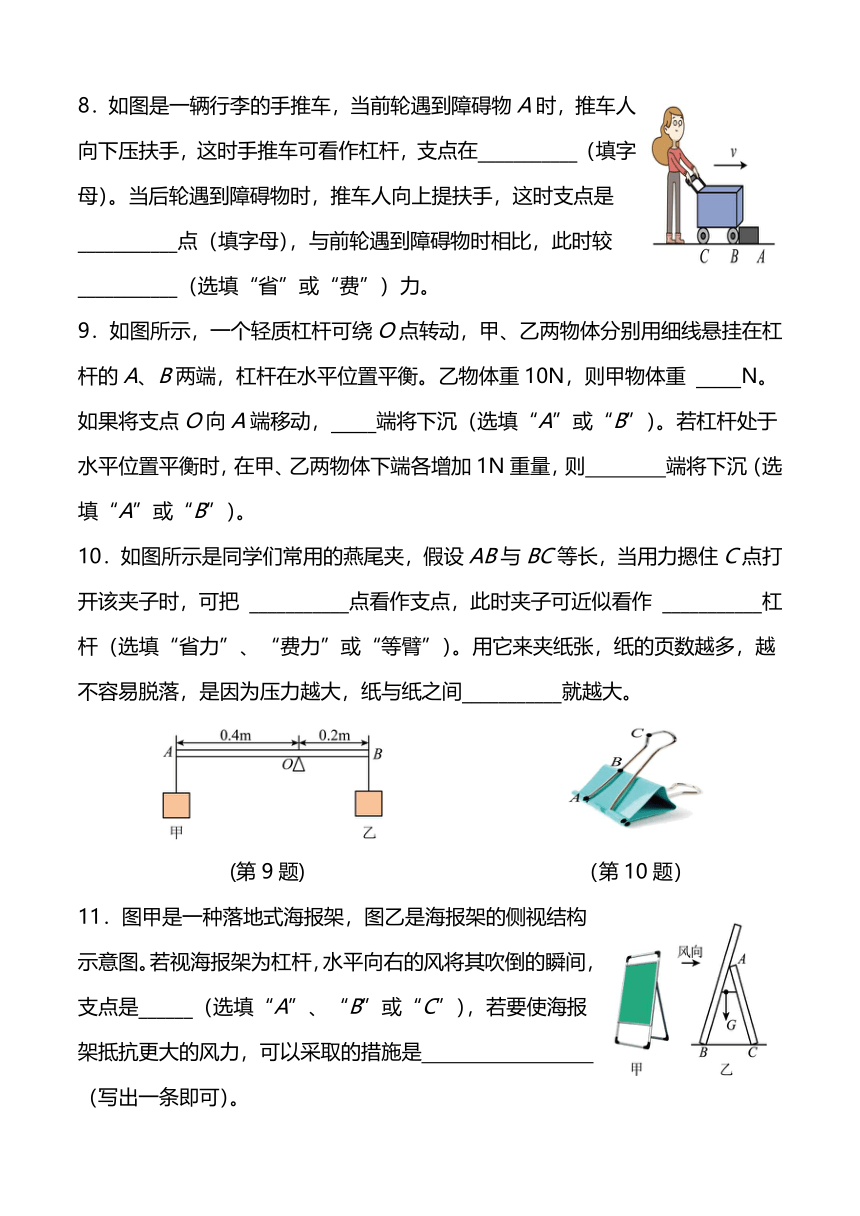

8．如图是一辆行李的手推车，当前轮遇到障碍物A时，推车人向下压扶手，这时手推车可看作杠杆，支点在___________（填字母）。当后轮遇到障碍物时，推车人向上提扶手，这时支点是___________点（填字母），与前轮遇到障碍物时相比，此时较___________（选填“省”或“费”）力。
9．如图所示，一个轻质杠杆可绕O点转动，甲、乙两物体分别用细线悬挂在杠杆的A、B两端，杠杆在水平位置平衡。乙物体重10N，则甲物体重 _____N。如果将支点O向A端移动，_____端将下沉（选填“A”或“B”）。若杠杆处于水平位置平衡时，在甲、乙两物体下端各增加1N重量，则 端将下沉（选填“A”或“B”）。
10．如图所示是同学们常用的燕尾夹，假设AB与BC等长，当用力摁住C点打开该夹子时，可把 ___________点看作支点，此时夹子可近似看作 ___________杠杆（选填“省力”、“费力”或“等臂”）。用它来夹纸张，纸的页数越多，越不容易脱落，是因为压力越大，纸与纸之间___________就越大。
(第9题) （第10题）
11．图甲是一种落地式海报架，图乙是海报架的侧视结构示意图。若视海报架为杠杆，水平向右的风将其吹倒的瞬间，支点是______（选填“A”、“B”或“C”），若要使海报架抵抗更大的风力，可以采取的措施是 （写出一条即可）。
三、作图题
12．按照题目要求作图：
如图杠杆B点挂一重物G，要使杠杆在图示位置平衡，画出最小动力F1的示意图及其力臂。
13．如图甲所示是自行车车把上安装的刹车装置——手闸，手闸就相当于一个杠杆，图乙为其简化的示意图，图中O点为支点，F2是B点受到的阻力。请在图乙中画出：
（1）阻力臂l2； （2）作用在A点的最小动力F1及其力臂l1。
（第13题） （第14题）
四、实验题
14．杨强同学在山上找到了一块坚硬的石块，他仅用直尺这一测量工具测出了石块的密度，装置如图所示，主要实验步骤如下：
A．用细线将轻质直杆悬起来，悬点为O，并将一重物用细线悬于直杆O点左侧的P点；
B．保持重物的悬点不变，将装水的轻质塑料袋用细线挂在直杆O点右侧的某点，直杆处于水平静止，用直尺测得该点到O的距离为39.0cm；
C．在溢水杯中装满水，将待测石块缓慢浸没在杯中，让溢出的水全部流入轻质塑料袋中；
D．保持重物的悬点不变，将待测石块用细线挂在直杆O点右侧的某点，直杆处于水平静止，用直尺测得该点到O的距离为15.0cm；
（1）实验中主要应用的力学规律是 （填“阿基米德原理”或“杠杆的平衡条件”）；
（2）上述实验步骤最佳顺序是 （填入步骤前的字母）；
（3）已知水的密度为1.0×103kg／m3，可求得待测石块密度为________kg／m3。
15．如图所示，是“探究杠杆的平衡条件”的实验装置。
（1）实验前，杠杆如图甲静止，为使得杠杆在水平位置平衡，应将两端的平衡螺母__________调节；
（2）杠杆平衡后，在左侧A点挂两个钩码，每个钩码重1N，在右端B竖直向下拉着弹簧
测力计，使杠杆在水平位置平衡，如图所示，此时弹簧测力计的示数F＝ N；
（3）杠杆如图乙，若在B点斜向右下方拉弹簧测力计，仍保持杠杆水平平衡，则弹簧测力计的示数将__________（变大/变小/不变）；
（4）如图乙，仍在左侧A点挂两个钩码，如在C点施加一个拉力F，使杠杆继续在水平位置平衡，请在图乙C点画出最省力的F的示意图。（不需标出大小）
五、计算题
16．杠杆被广泛应用在日常工具中。活塞式抽水机的手柄可以绕着固定点转动，因此可以看作杠杆，如图所示，当人在手柄A端用力F1下压时，手柄B端受到竖直向下的拉力 F2
（1）请在图中作出阻力臂的示意图；
（2）若，，，则要将手柄压下，F1至少需要多大？
17．如图所示，杆秤砣的质量为0.5kg，秤钩悬挂处A与秤纽O间的距离为6cm，挂上重物后，秤砣移至距O点24cm的B处时，秤杆正好水平，求：
（1）秤砣受到的重力为多大N？（g=10N/kg）；
（2）被称物体的重力是多少？
（3）若秤杆长60cm，则这把秤最大能称量多少kg的物体？
答 案
1．A 2．D 3．B 4．D 5．B 6．B
7．费力 变大
8．CB 省
9．5 BA
10．B 等臂 摩擦力
11．C 增大∠BAC角度
12．
13．
14．杠杆的平衡条件 ADCB 2.6×103
15．右 3 变大
16．（1） ；（2）40N
17．（1）5N；（2）20N；（3）4.5kg
