7下科学第2章声与光专题复习4－光的反射与平面镜成像

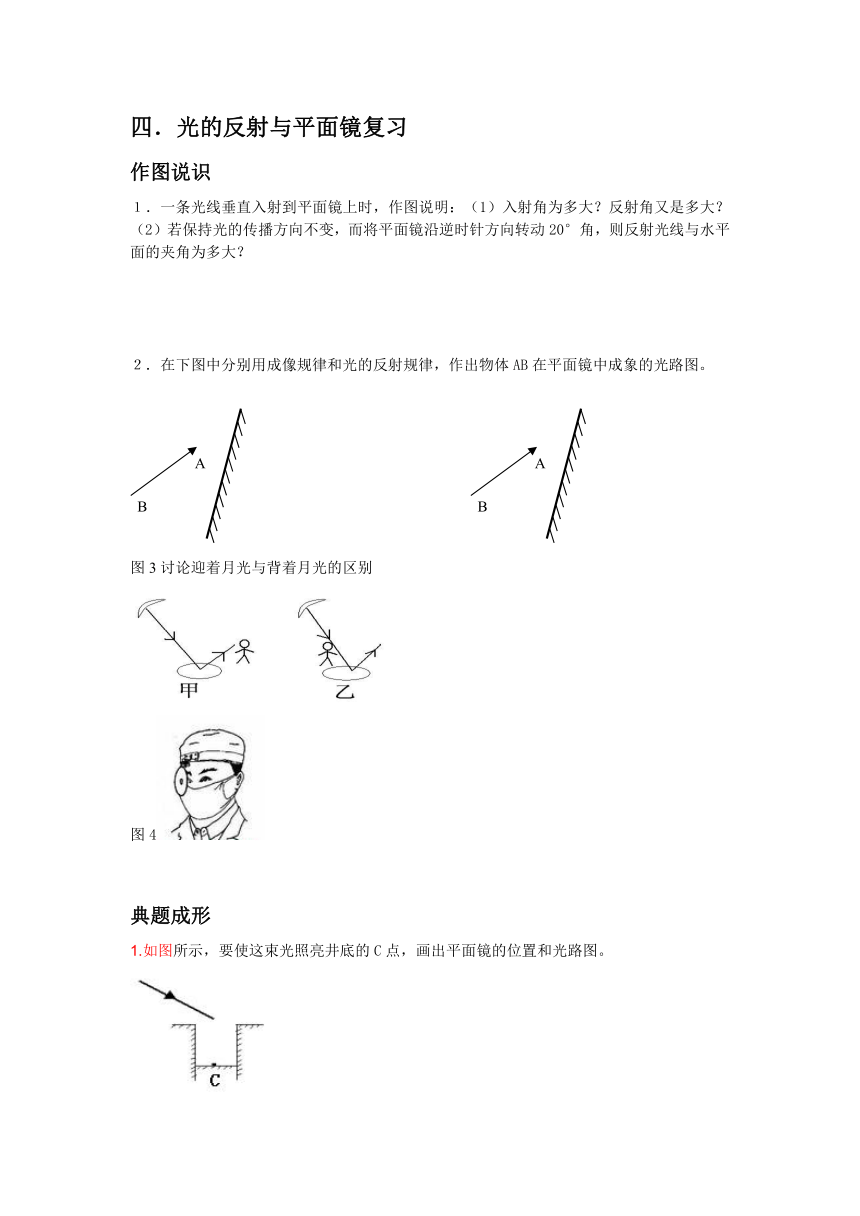

四．光的反射与平面镜复习
作图说识
１．一条光线垂直入射到平面镜上时，作图说 ( http: / / www.21cnjy.com )明：（1）入射角为多大？反射角又是多大？（2）若保持光的传播方向不变，而将平面镜沿逆时针方向转动20°角，则反射光线与水平面的夹角为多大？
( http: / / www.21cnjy.com )
２．在下图中分别用成像规律和光的反射规律，作出物体AB在平面镜中成象的光路图。
( http: / / www.21cnjy.com )
图3讨论迎着月光与背着月光的区别
( http: / / www.21cnjy.com )
关键知识点：镜面反射与漫反射的区别与应用。
图4
关键知识点：面镜的分类及对光线的作用
典题成形
1.如图所示，要使这束光照亮井底的C点，画出平面镜的位置和光路图。

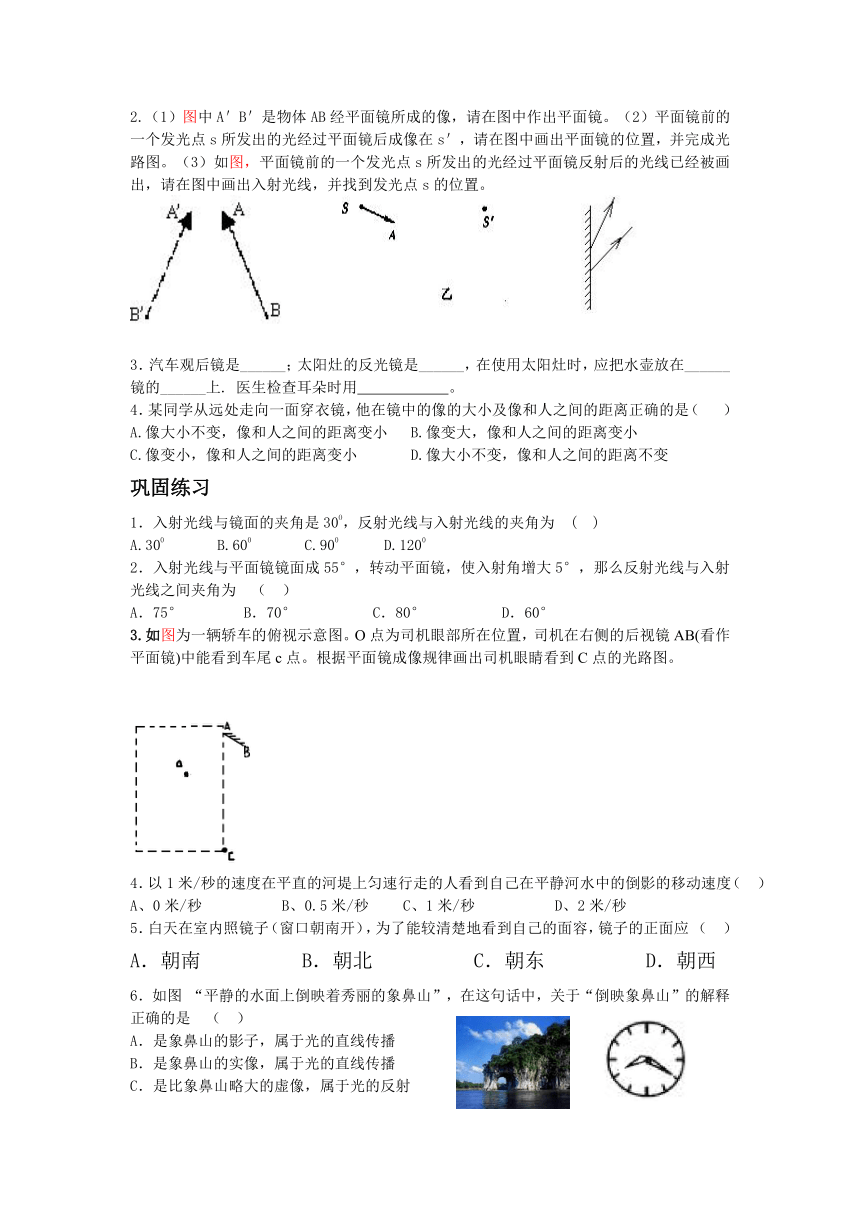

2.（1）图中A＇B＇是物体AB经平面镜所 ( http: / / www.21cnjy.com )成的像，请在图中作出平面镜。（2）平面镜前的一个发光点s所发出的光经过平面镜后成像在s＇，请在图中画出平面镜的位置，并完成光路图。（3）如图，平面镜前的一个发光点s所发出的光经过平面镜反射后的光线已经被画出，请在图中画出入射光线，并找到发光点s的位置。
( http: / / www.21cnjy.com )
3．汽车观后镜是______；太阳灶的反光 ( http: / / www.21cnjy.com )镜是______，在使用太阳灶时，应把水壶放在______镜的______上. 医生检查耳朵时用 。
凸面镜 凹面镜 凹面 焦点 凹面镜
4．某同学从远处走向一面穿衣镜，他在镜中的像的大小及像和人之间的距离正确的是（ ）
A.像大小不变，像和人之间的距离变小 B.像变大，像和人之间的距离变小
C.像变小，像和人之间的距离变小 D.像大小不变，像和人之间的距离不变
A
巩固练习
1．入射光线与镜面的夹角是30O，反射光线与入射光线的夹角为 ( )
A.300 B.600 C.900 D.1200
D
2．入射光线与平面镜镜面成55°，转动平面镜，使入射角增大5°，那么反射光线与入射光线之间夹角为 （ ）
A．75° B．70° C．80° D．60°
C
3.如图为一辆轿车的俯视示 ( http: / / www.21cnjy.com )意图。O点为司机眼部所在位置，司机在右侧的后视镜AB(看作平面镜)中能看到车尾c点。根据平面镜成像规律画出司机眼睛看到C点的光路图。
( http: / / www.21cnjy.com )
先作出C点的像，再连接O点就是反射光线，然后反射点再连接C点就可以了。
4．以1米/秒的速度在平直的河堤上匀速行走的人看到自己在平静河水中的倒影的移动速度（ ）
A、0米/秒 B、0.5米/秒 C、1米/秒 D、2米/秒
A
5．白天在室内照镜子（窗口朝南开），为了能较清楚地看到自己的面容，镜子的正面应 （ ）
A．朝南 B．朝北 C．朝东 D．朝西
B
6．如图 “平静的水面上倒映着秀丽的象 ( http: / / www.21cnjy.com )鼻山”，在这句话中，关于“倒映象鼻山”的解释正确的是 （ ）
A．是象鼻山的影子，属于光的直线传播
B．是象鼻山的实像，属于光的直线传播
C．是比象鼻山略大的虚像，属于光的反射
D．是与象鼻山等大的虚像，属于光的反射
D
7．如图是从平面镜中看到一台石英钟的指针位置，此刻钟的实际读数是 （ ）
A．8点20分 B．4点20分 C．3点40分 D．3点20分
C
8．如图所示，表示物体“F”在平面镜内成的像，其中正确的是 （ ）
( http: / / www.21cnjy.com )
C
9．如图所示，是某同学检查视力时的情景，下列说法正确的是 ( )
( http: / / www.21cnjy.com )
A．镜中视力表的像是实像 　　　　B．镜中视力表的像比视力表小
C．镜中视力表的像到该同学的距离为5 m 　D．镜中视力表的像是光的直线传播形成的
C
10．下列说法中正确的是（ ）
A．在小孔成象实验中得到的都是倒立的缩小像
B．物体离平面镜越远，它在平面镜中所成的像越小
C．凹面镜对光起发散作用，因而它不能成象
D．汽车的观后镜用凸面镜是为了增大观察范围
D
11．在“探究平面镜成像的特点”实 ( http: / / www.21cnjy.com )验中，应在桌面上竖立一块_________作为平面镜，实验时，要使镜后的蜡烛与镜前相同蜡烛的像完全_______，这是为了______________，从而得到像与物体__________，像与物体到镜面的距离___________的结论。某同学用玻璃板、相同的两个棋子A和B、刻度尺、白纸、橡皮泥等器材进行实验，如图所示。
( http: / / www.21cnjy.com )
(1)在寻找棋子A的像的位置时，眼 ( http: / / www.21cnjy.com )睛应该在棋子 (选填“A”或“B”)这一侧观察，移动玻璃板后的棋子B，使它与棋子A 在玻璃板中所成的像重合；
(2)实验中使用刻度尺，是为了测量 ；
(3)移开棋子B，用白纸做屏幕放在该位置，直接观察白纸，通过 现象，可知平面镜所成的像是虚像
透明的玻璃（越博越好） 重合 确定象的位置和大小 等大 相等
