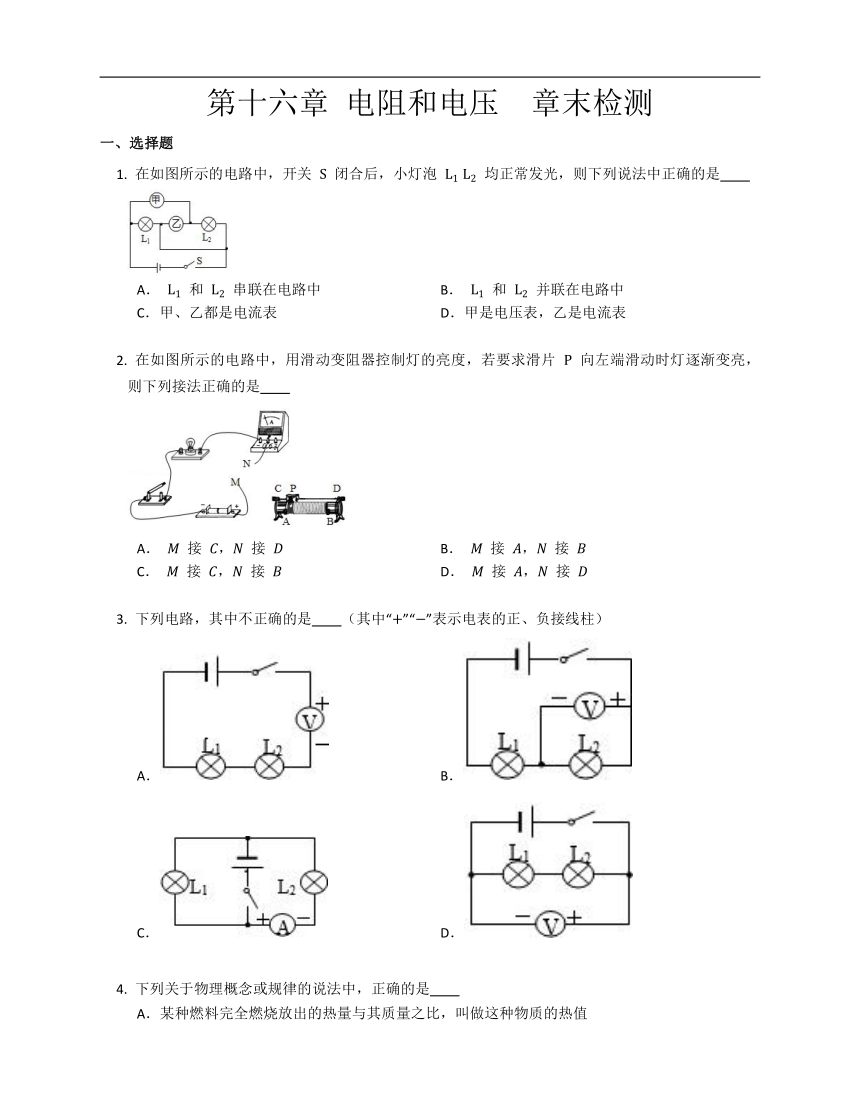

电阻和电压 章末检测
一、选择题
在如图所示的电路中，开关 闭合后，小灯泡 均正常发光，则下列说法中正确的是
A． 和 串联在电路中 B． 和 并联在电路中
C．甲、乙都是电流表 D．甲是电压表，乙是电流表
在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片 向左端滑动时灯逐渐变亮，则下列接法正确的是
A． 接 ， 接 B． 接 ， 接
C． 接 ， 接 D． 接 ， 接
下列电路，其中不正确的是 （其中“”“”表示电表的正、负接线柱）
A． B．
C． D．
下列关于物理概念或规律的说法中，正确的是
A．某种燃料完全燃烧放出的热量与其质量之比，叫做这种物质的热值

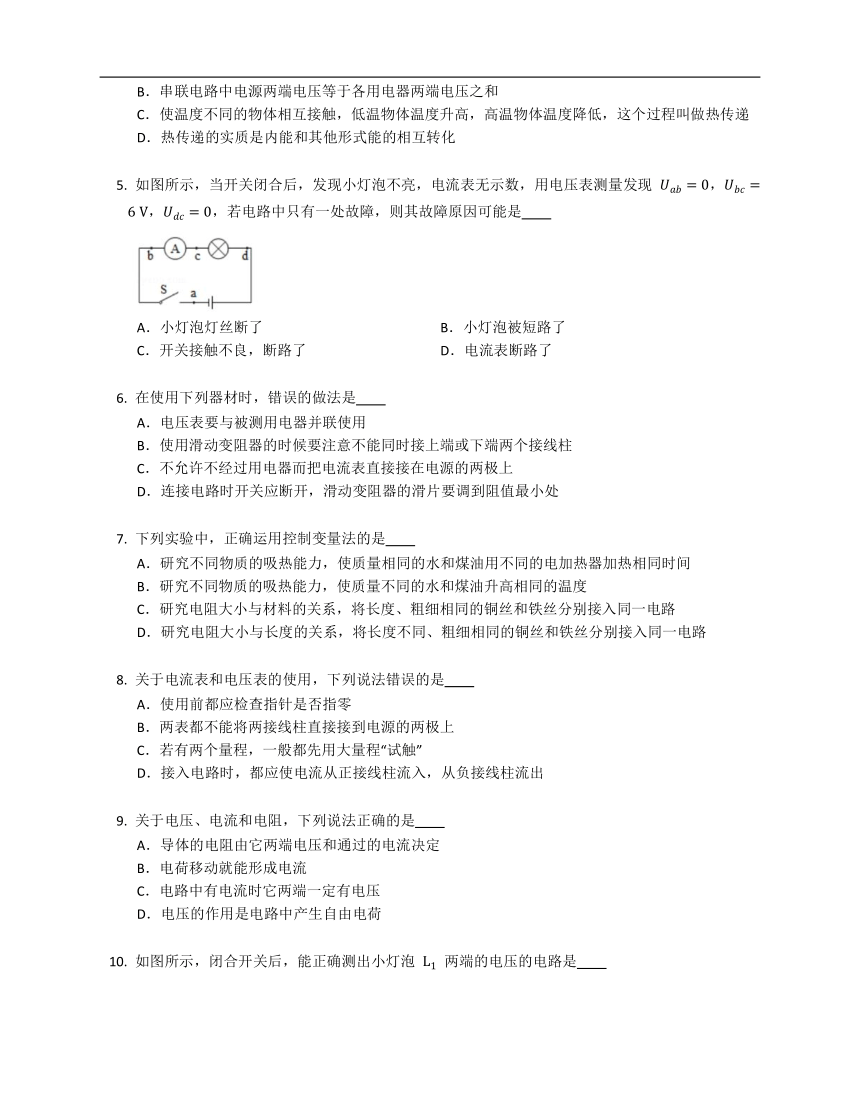

B．串联电路中电源两端电压等于各用电器两端电压之和
C．使温度不同的物体相互接触，低温物体温度升高，高温物体温度降低，这个过程叫做热传递
D．热传递的实质是内能和其他形式能的相互转化
如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现 ，，，若电路中只有一处故障，则其故障原因可能是
A．小灯泡灯丝断了 B．小灯泡被短路了
C．开关接触不良，断路了 D．电流表断路了
在使用下列器材时，错误的做法是
A．电压表要与被测用电器并联使用
B．使用滑动变阻器的时候要注意不能同时接上端或下端两个接线柱
C．不允许不经过用电器而把电流表直接接在电源的两极上
D．连接电路时开关应断开，滑动变阻器的滑片要调到阻值最小处
下列实验中，正确运用控制变量法的是
A．研究不同物质的吸热能力，使质量相同的水和煤油用不同的电加热器加热相同时间
B．研究不同物质的吸热能力，使质量不同的水和煤油升高相同的温度
C．研究电阻大小与材料的关系，将长度、粗细相同的铜丝和铁丝分别接入同一电路
D．研究电阻大小与长度的关系，将长度不同、粗细相同的铜丝和铁丝分别接入同一电路
关于电流表和电压表的使用，下列说法错误的是
A．使用前都应检查指针是否指零
B．两表都不能将两接线柱直接接到电源的两极上
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
关于电压、电流和电阻，下列说法正确的是
A．导体的电阻由它两端电压和通过的电流决定
B．电荷移动就能形成电流
C．电路中有电流时它两端一定有电压
D．电压的作用是电路中产生自由电荷

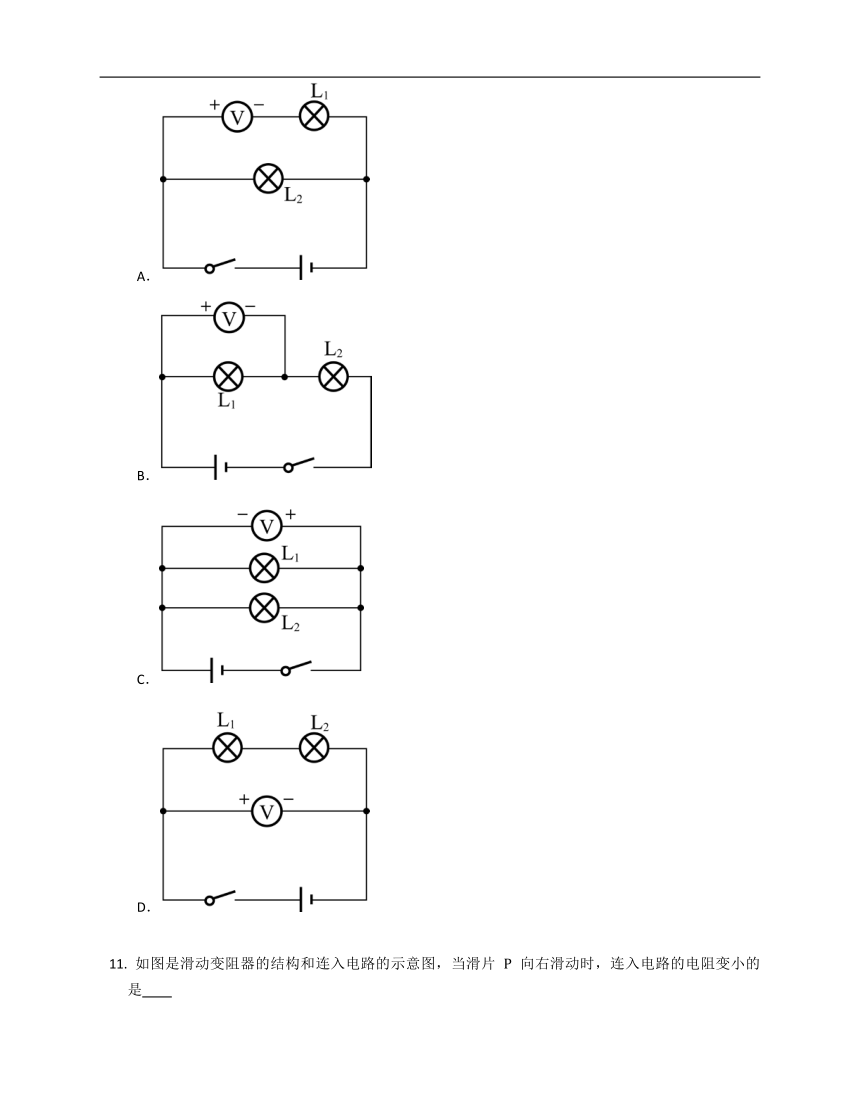

如图所示，闭合开关后，能正确测出小灯泡 两端的电压的电路是
A．
B．
C．
D．

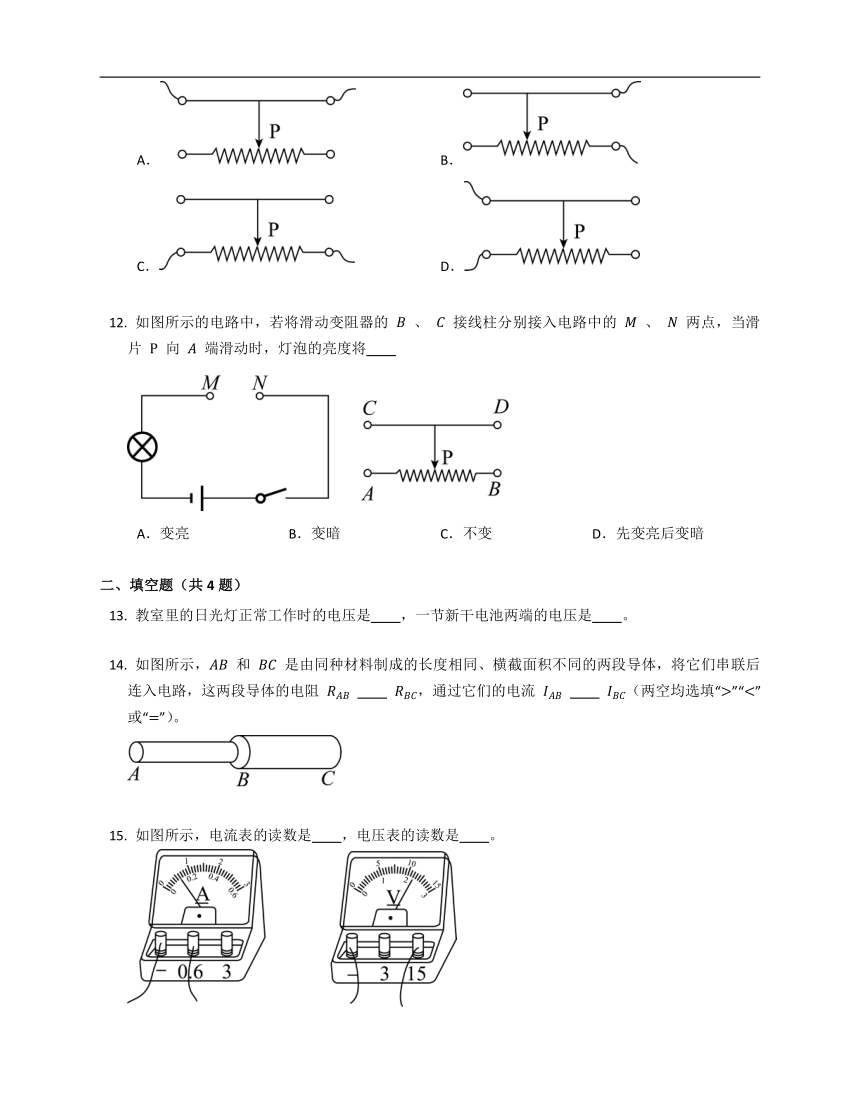

如图是滑动变阻器的结构和连入电路的示意图，当滑片 向右滑动时，连入电路的电阻变小的是
A． B．
C． D．
如图所示的电路中，若将滑动变阻器的 、 接线柱分别接入电路中的 、 两点，当滑片 向 端滑动时，灯泡的亮度将
A．变亮 B．变暗 C．不变 D．先变亮后变暗
二、填空题（共4题）
教室里的日光灯正常工作时的电压是 ，一节新干电池两端的电压是 。
如图所示， 和 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路，这两段导体的电阻 ，通过它们的电流 （两空均选填“”“”或“”）。
如图所示，电流表的读数是 ，电压表的读数是 。

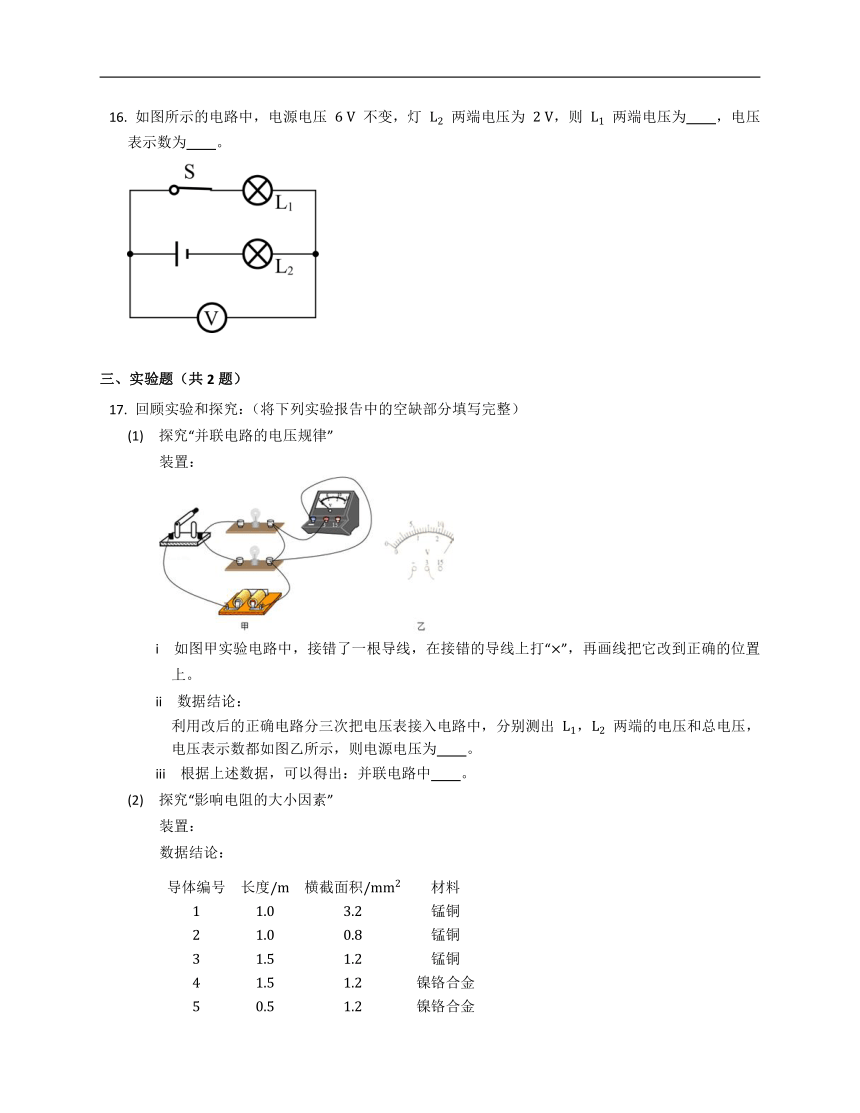

如图所示的电路中，电源电压 不变，灯 两端电压为 ，则 两端电压为 ，电压表示数为 。
三、实验题（共2题）
回顾实验和探究：（将下列实验报告中的空缺部分填写完整）
(1) 探究“并联电路的电压规律”
装置：
i 如图甲实验电路中，接错了一根导线，在接错的导线上打“”，再画线把它改到正确的位置上。
ii 数据结论：
利用改后的正确电路分三次把电压表接入电路中，分别测出 ， 两端的电压和总电压，电压表示数都如图乙所示，则电源电压为 。
iii 根据上述数据，可以得出：并联电路中 。
(2) 探究“影响电阻的大小因素”
装置：
数据结论：
在温度一定时，小雨利用如上装置探究决定导体电阻大小因素的实验。
i 选择 、 两根导体进行对比，是为了研究电阻大小与 是否有关。
ii 选择 和 两根导体，是为了研究电阻大小与长度的关系。
iii 为了研究导体电阻与横截面积的关系，应选择的两根导体是 和 （填写导体编号）
结论：导体的电阻与导体的材料、长度、横截面积有关。
实验探究：探究串联电路中电压关系
(1) 器材与电路：实验器材：电源、灯泡、开关、导线、 。
(2) 过程与结论：
i 小雨分别测出 、 、 间的电压，每次实验更改测量位置时，开关 （填“断开”或“可以闭合”）。
ii 请你把表格填写完整。
iii 经过多次实验，可以得出串联电路的电压规律为 （文字描述），表达式： 。
(3) 问题讨论：叶子姐姐将电路正确连接之后，用开关“试触”后发现电压表的指针迅速摆动超过最大刻度。发生这种情况的原因可能是 。
四、综合应用题（共1题）
运用知识解决问题：
(1) 小宇同学把两只灯泡接在一个电路中，用电流表正确测出流过 的电流是 ，流过 的电流是 ，由此可以判断 和 是 联关系；若用电压表正确测出 两端电压是 ，这时 两端的电压是 。
(2) 请根据实物电路，在方框内画出电路图。
(3) 如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻 和 两端的电压分别为 和 。
(4) 一条马路上共有 盏路灯，则每盏灯两端的电压为 。
答案
一、选择题（共12题）
1. 【答案】B
【解析】由图可知 由导线直接接在了电源两端；若甲为电压表则 将被短路；故甲只能为电流表，故两灯应为并联；故B正确；
若乙为电流表，则会引起电源短路，所以只能为电压表，故C、D选项都错误。
【知识点】电压的测量、电流的测量、电路图
2. 【答案】D
【解析】滑片 向左端滑动时灯逐渐变亮，则实际功率变大，由 可知，电路中电流变大，
电源电压不变，由 可知，电路中的总电阻变小，滑动变阻器接入电路中的电阻变小，
滑动变阻器接入电路的电阻丝变短，下面的接线柱一定接入 ，上面的接线柱接 或 ，
由选可知，只有D符合、ABC不符合。
【知识点】滑动变阻器
3. 【答案】A
【解析】图中电压表串联在电路中，由于电压表的电阻非常大，会造成两只小灯泡无法正常工作，故 A错误；
图中电压表并联在灯泡 两端，且电流正进负出，测量灯泡 的两端电压，两只灯泡串联，能正常工作，故B正确；
图中电流表与灯泡 串联，且电流正进负出，测量灯泡 的电流，两只灯泡并联，能正常工作，故C正确；
图中电压表与两只灯泡并联，且电流正进负出，测量的是电源电压，两只灯泡串联，能正常工作，故D正确。
【知识点】电流的测量、电压的测量
4. 【答案】C
【解析】单位质量的燃料完全燃烧时释放出的热量是燃料的热值，并非是燃料完全燃烧放出的热量与其质量之比，故A错误；
若考虑导线电阻影响，串联电路中电源两端电压等于各用电器两端电压和导线两端电压之和，故B错误；
使温度不同的物体相互接触，低温物体吸收热量，温度升高，高温物体放出热量，温度降低，这个过程叫热传递；故C正确；
热传递的实质是能量的转移，而不是能量的转化；故D错误。
故选：C。
【知识点】燃料的热值、热传递、串联电路的电压规律
5. 【答案】D
【解析】由电路图可知，电路为灯泡 的简单电路，电流表测电路中的电流，因小灯泡不亮且电流表无示数，所以，电路断路，不可能短路，故B错误：
由 可知， 、 两点与电源之间是通路，故AC错误；
综上可知，故障原因是电压表并联部分断路，即可能是小灯泡灯丝断了，故D正确。
【知识点】通路、断路和短路、电压的测量
6. 【答案】D
【解析】电压表应该并联使用，即电压表要与被测用电器并联使用，故A正确；
使用滑动变阻器的时候，要注意不能同时接上端或下端两个接线柱，否则不能起到变阻的作用，故B正确；
绝对不允许不经过用电器而把电流表直接接在电源的两极上，否则会发生电源短路，烧坏电流表和电源，故C正确；
为了保护电路，连接电路时，开关应处于断开状态；接通电路前，滑动变阻器应处于最大阻值处，故D错。
【知识点】电压表、滑动变阻器、电流的测量
7. 【答案】C
【解析】研究不同物质的吸热能力，使质量相同的水和煤油用不同的电加热器加热相同时间。该操作物质的种类与吸收热量均不同，实验存在多个变量，不符合控制变量法的思想。故A不符合题意；
研究不同物质的吸热能力，使质量不同的水和煤油升高相同的温度。该操作物质的种类与质量均不同，实验存在多个变量，不符合控制变量法的思想。故B不符合题意；
研究电阻大小与材料的关系，将长度相同、粗细相同的铜丝和铁丝分别接入同一电路。该操作只有导体材料不同，符合控制变量法的思想。故C符合题意；
研究电阻大小与长度的关系，将长度不同、粗细相同的铜丝和铁丝分别接入同一电路。该操作导体横截面积与材料均不同，实验存在多个变量，不符合控制变量法的思想。故D不符合题意。
【知识点】实验：探究影响导体电阻大小的因素、实验：比较不同物质吸热的情况
8. 【答案】B
【知识点】电压的测量、电流的测量
9. 【答案】C
【知识点】电压、电流、影响电阻大小的因素
10. 【答案】B
【知识点】电压的测量
11. 【答案】B
【知识点】滑动变阻器
12. 【答案】B
【知识点】滑动变阻器
二、填空题（共4题）
13. 【答案】；
【知识点】电压
14. 【答案】；
【解析】已知导体 和 由同种材料制成、长度相同，
由图可知导体 横截面积比 的小，所以 ；
因为两段导体串联，
所以通过两导体的电流相等，即 。
【知识点】串联电路中电流的规律、影响电阻大小的因素
15. 【答案】；
【解析】由图可知：
电流表的量程为 ，分度值为 ，所以电流表的示数为：；
电压表的量程为 ，分度值为 ，所以电流表的示数为：。
【知识点】电压的测量、电流的测量
16. 【答案】；
【解析】由电路图可知，两灯泡串联，电压表测 两端的电压，因串联电路中总电压等于各分电压之和，所以， 两端的电压：，即电压表的示数为 。
【知识点】电压的测量、串联电路的电压规律
三、实验题（共2题）
17. 【答案】
(1) i
ii
iii 各支路电压相等且等于电源电压
(2) i 材料
ii ；
iii ；
【解析】
(1) i 由图知灯 、 并联，电压表测量导线的电压，应该让电压表并联在灯泡的两端，因为干电池组电压为 ，则选择 量程，如答图所示。
ii 由图可知：电压表选择 量程，则对应的分度值为 ；根据指针所指位置可读出电压值为 ，因为测出 ， 两端的电压和总电压，电压表示数都为 ，所以电源电压为 。
iii 因为测出 ， 两端的电压和总电压，电压表示数都为 ，所以可以得出并联电路各支路电压相等且等于电源电压。
(2) i 根据 、 两根导体知长度相等、横截面积相等，材料不同，是为了研究电阻大小与材料是否有关。
ii 要研究电阻大小与长度的关系，需要控制材料、横截面积相同，长度不同， 、 符合要求。
iii 要研究导体电阻与横截面积的关系，需要控制长度、材料相同，横截面积不同， 、 符合要求。
【知识点】并联电路的电压规律、实验：探究影响导体电阻大小的因素、电压的测量、实验：探究并联电路中电压的关系
18. 【答案】
(1) 电压表
(2) i 断开
ii
iii 串联电路的总电压等于各部分电压之和；
(3) 电压表的量程选择过小
【解析】
(1) 在探究串联电路中电压关系的实验中，所需的实验器材：电源、灯泡、开关、导线、电压表。
(2) i 小雨分别测出 、 、 间的电压，每次实验更改测量位置时，为保护电路，开关应断开。
ii 因串联电路的总电压等于各部分电压之和，故 。
iii 经过多次实验，可以得出串联电路的电压规律为串联电路的总电压等于各部分电压之和，表达式：。
(3) 叶子姐姐将电路正确连接之后，用开关“试触”后发现电压表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是电压表的量程选择过小。
【知识点】串联电路的电压规律、电压的测量、实验：探究串联电路中电压的关系
四、综合应用题（共1题）
19. 【答案】
(1) 并；
(2)
(3) ；
(4)
【解析】
(1) 由题意可知，通过两盏灯泡的电流不同，因此可判断两灯泡为并联关系。又因为并联电路中，各支路两端的电压相等，因此若用电压表正确测出 两端电压时 ，这时 两端的电压也是 。
(2) 先画出电源，从电源正极出发，画出开关 后分支，一支画出灯泡 ，另一支画出灯泡 、开关 后两支路汇合回到电源的负极，电路图如图所示。
(3) 因为电阻 和 串联，而电压表 测量的是电源电压，电压表 测量的是 电压，所以电压表 的示数比电压表 的示数大；故电压表 选的是 的量程分度值为 ，根据指针位置，电压表读数为 ；电压表 选的是 的量程，分度值为 ，根据指针位置，电压表读数为 ；
根据串联电路的电压关系 。
(4) 我国家庭电路电压是 ，马路上的灯互不影响，能独立工作，它们是并联的，并联电压相等，每盏灯两端电压为 。
【知识点】并联电路的电压规律、串联与并联的识别、串联电路的电压规律、电路图、实物电路的连接、串联电路中电流的规律、电压的测量
