杠杆
一、单选题
1．下列杠杆中属于费力杠杆的是（ ）
A． 钳子 B． 船桨
C． 小推车 D． 修树剪刀
2．在等臂杠杆的两端分别挂铁块和铝块，杠杆刚好平衡，若把铁块和铝块同时浸没在水中，下列说法正确的是（ ）
A．杠杆仍能保持平衡 B．挂铁块的一端下沉
C．挂铝块的一端下沉 D．杠杆是否平衡，无法判断
3．如图所示，杠杆每格间距相同，每个钩码的质量相等，杠杆恰好保持平衡。那么，在以下几种情况中还能保持平衡的是（ ）
A．两边各增加一个钩码 B．两边钩码各往外移一格
C．两边各减少一个钩码 D．两边各增加一个钩码，同时各往外移一格
4．如图所示，是我国古代《墨经》记述的有关杆秤的杠杆原理，此时杆秤处于平衡状态，以下关于它的说法不正确的是（ ）
A．“标”“本”表示力臂 B．“权”“重”表示力
C．提纽相当于支点 D．增大“重”时，应把“权”靠近O点
5．如图所示，工人师傅将油桶推上台阶，下列说法正确的是（ ）
A．这不能看作杠杆，因为油桶是圆的
B．这不能看作杠杆，因为没有支点
C．这可以看作杠杆，因为满足杠杆的所有条件
D．这可以看作杠杆，支点就是横截面的圆心

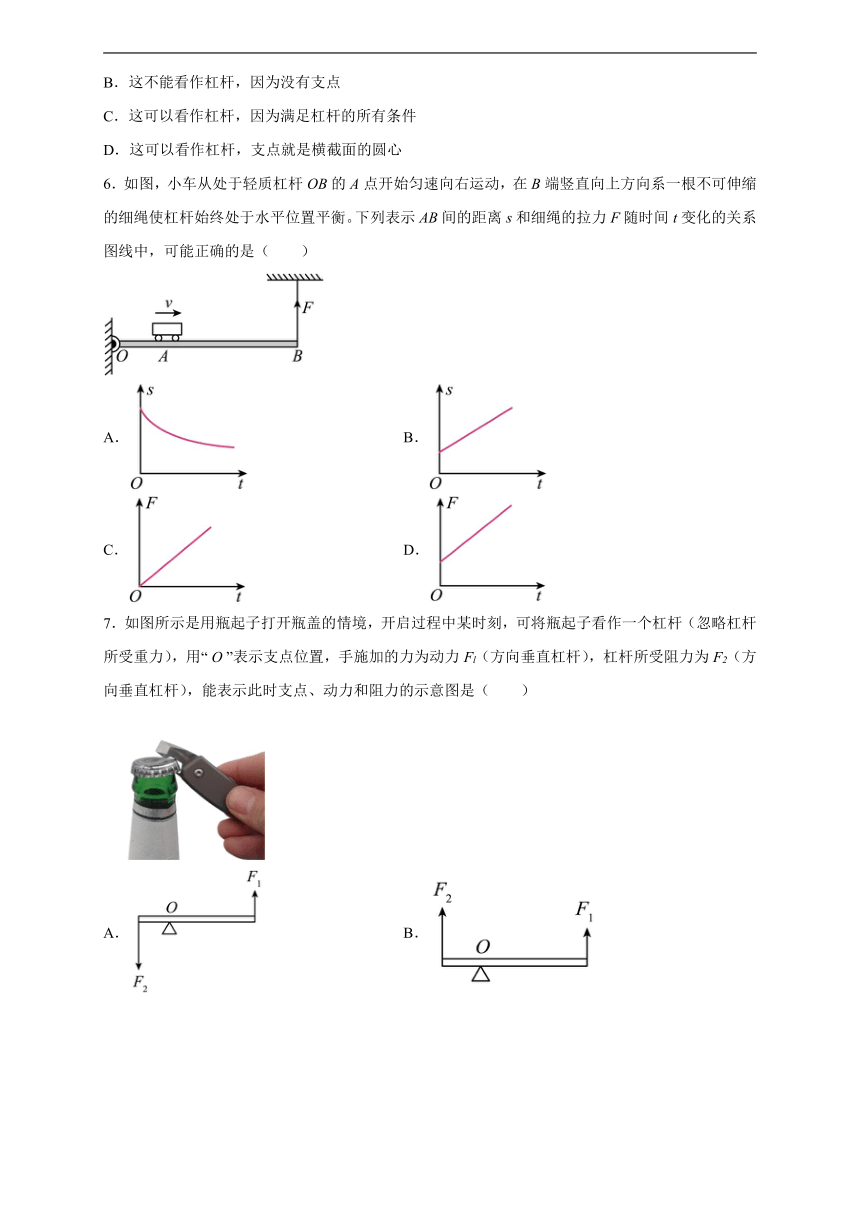

6．如图，小车从处于轻质杠杆OB的A点开始匀速向右运动，在B端竖直向上方向系一根不可伸缩的细绳使杠杆始终处于水平位置平衡。下列表示AB间的距离s和细绳的拉力F随时间t变化的关系图线中，可能正确的是（ ）
A． B．
C． D．
7．如图所示是用瓶起子打开瓶盖的情境，开启过程中某时刻，可将瓶起子看作一个杠杆（忽略杠杆所受重力），用“ O ”表示支点位置，手施加的力为动力Fl（方向垂直杠杆），杠杆所受阻力为F2（方向垂直杠杆），能表示此时支点、动力和阻力的示意图是（ ）
A． B．
C． D．

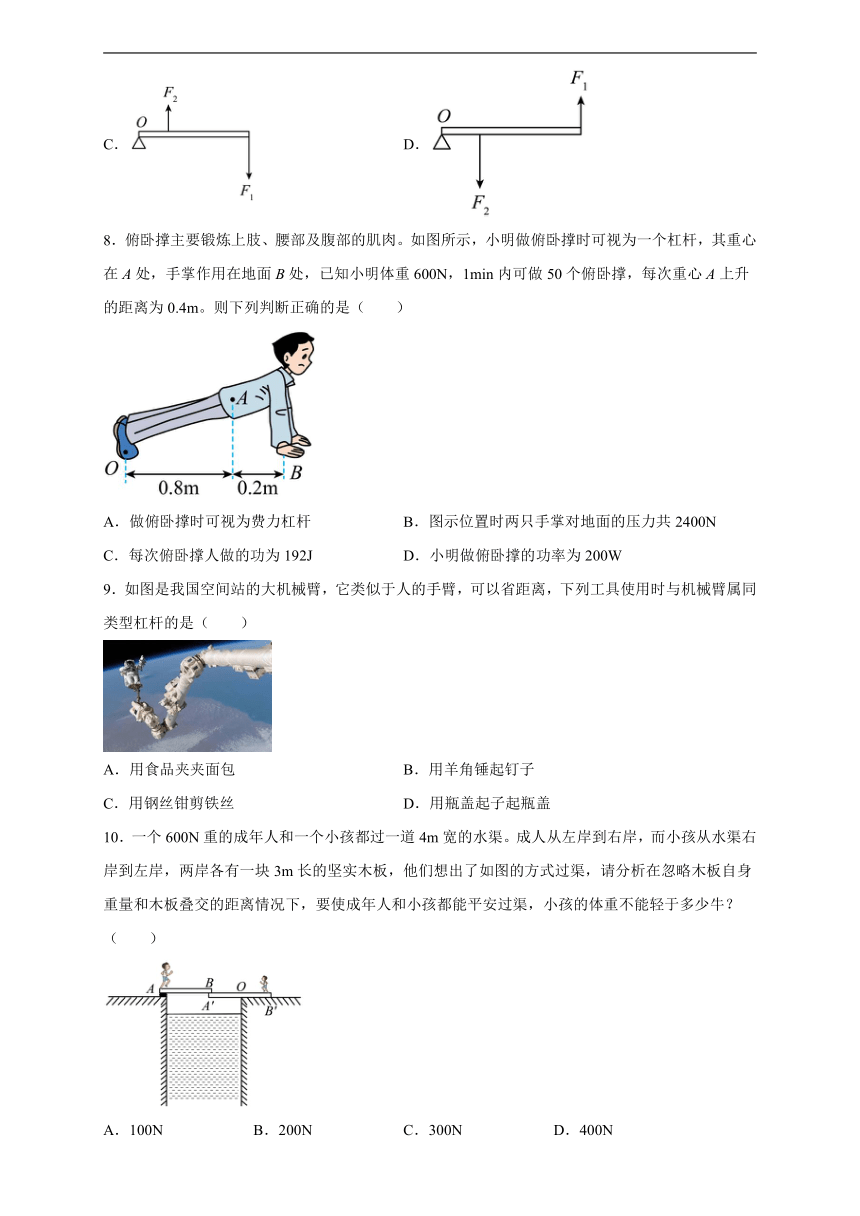

8．俯卧撑主要锻炼上肢、腰部及腹部的肌肉。如图所示，小明做俯卧撑时可视为一个杠杆，其重心在A处，手掌作用在地面B处，已知小明体重600N，1min内可做50个俯卧撑，每次重心A上升的距离为0.4m。则下列判断正确的是（ ）
A．做俯卧撑时可视为费力杠杆 B．图示位置时两只手掌对地面的压力共2400N
C．每次俯卧撑人做的功为192J D．小明做俯卧撑的功率为200W
9．如图是我国空间站的大机械臂，它类似于人的手臂，可以省距离，下列工具使用时与机械臂属同类型杠杆的是（ ）
A．用食品夹夹面包 B．用羊角锤起钉子
C．用钢丝钳剪铁丝 D．用瓶盖起子起瓶盖
10．一个600N重的成年人和一个小孩都过一道4m宽的水渠。成人从左岸到右岸，而小孩从水渠右岸到左岸，两岸各有一块3m长的坚实木板，他们想出了如图的方式过渠，请分析在忽略木板自身重量和木板叠交的距离情况下，要使成年人和小孩都能平安过渠，小孩的体重不能轻于多少牛？（ ）
A．100N B．200N C．300N D．400N
二、填空题

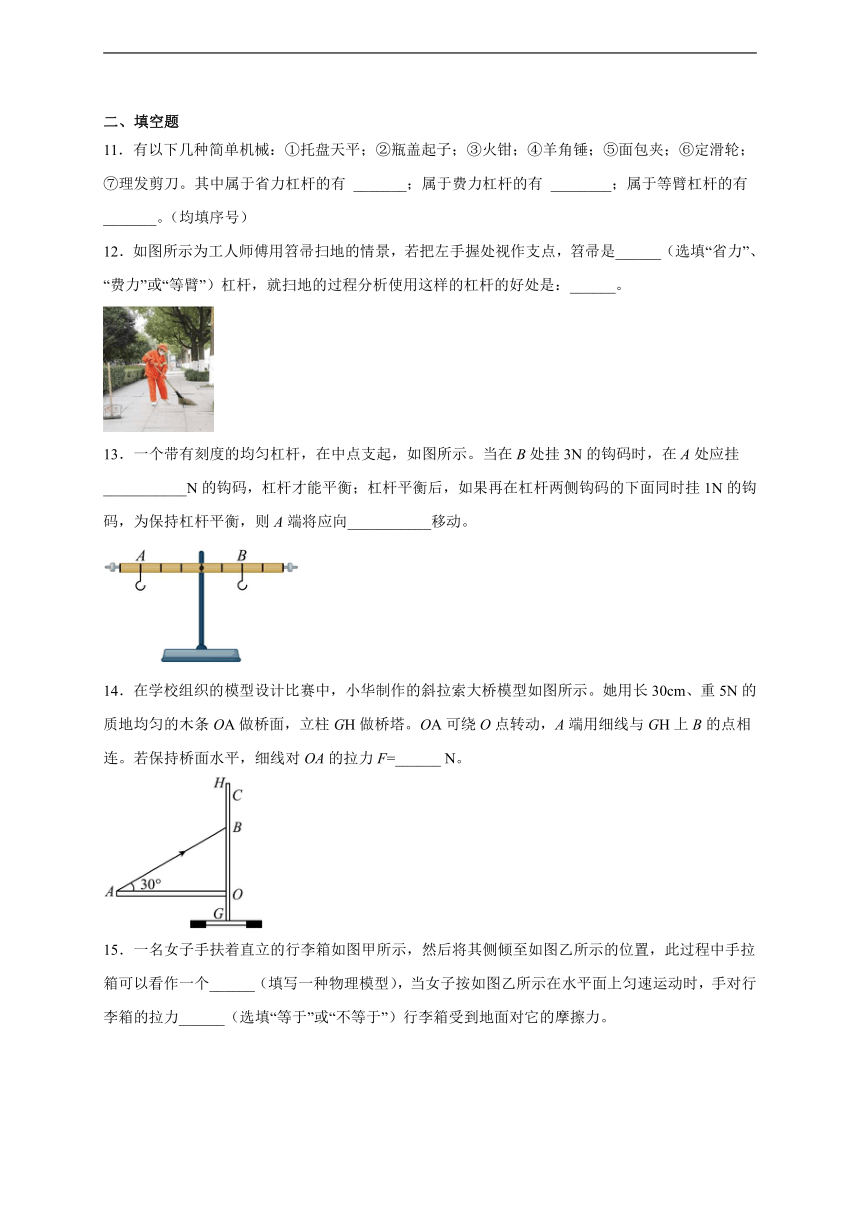

11．有以下几种简单机械：①托盘天平；②瓶盖起子；③火钳；④羊角锤；⑤面包夹；⑥定滑轮；⑦理发剪刀。其中属于省力杠杆的有 _______；属于费力杠杆的有 ________；属于等臂杠杆的有 _______。（均填序号）
12．如图所示为工人师傅用笤帚扫地的情景，若把左手握处视作支点，笤帚是______（选填“省力”、“费力”或“等臂”）杠杆，就扫地的过程分析使用这样的杠杆的好处是：______。
13．一个带有刻度的均匀杠杆，在中点支起，如图所示。当在B处挂3N的钩码时，在A处应挂___________N的钩码，杠杆才能平衡；杠杆平衡后，如果再在杠杆两侧钩码的下面同时挂1N的钩码，为保持杠杆平衡，则A端将应向___________移动。
14．在学校组织的模型设计比赛中，小华制作的斜拉索大桥模型如图所示。她用长30cm、重5N的质地均匀的木条OA做桥面，立柱GH做桥塔。OA可绕O点转动，A端用细线与GH上B的点相连。若保持桥面水平，细线对OA的拉力F=______ N。
15．一名女子手扶着直立的行李箱如图甲所示，然后将其侧倾至如图乙所示的位置，此过程中手拉箱可以看作一个______（填写一种物理模型），当女子按如图乙所示在水平面上匀速运动时，手对行李箱的拉力______（选填“等于”或“不等于”）行李箱受到地面对它的摩擦力。
16．如图所示，一个轻质杠杆可绕O点转动，甲、乙两物体分别用细线悬挂在杠杆的A、B两端，杠杆在水平位置平衡。乙物体重10N，则甲物体重 _____N。如果将支点O向A端移动，_____端将下沉（选填“A”或“B”）。若杠杆处于水平位置平衡时，在甲、乙两物体下端各增加1N重量，则 _____端将下沉（选填“A”或“B”）。
三、实验题
17．图甲是某实验小组探究“杠杆的平衡条件”的实验装置。
（1）挂钩码前，杠杆在图甲所示的位置静止，此时杠杆处于_______（选填“平衡”或“非平衡”）状态；要想使杠杆在水平位置平衡，接下来应将杠杆两端的螺母向________（选填“左”或“右”）侧调节；
（2）图乙是一个平衡的杠杆，此时若推动右侧钩码的悬线（如图丙所示），就会发现杠杆________（选填“左端下沉”“仍然平衡”或“右端下沉”）；
（3）在探究过程中，需要进行多次实验的目的是_________；
（4）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图丁所示的装置进行探究，在杠杆O点处挂上2个钩码，用弹簧测力计在A点处竖直向上拉，使杠杆在水平位置平衡，此时弹簧测力计示数为_________N。以弹簧测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，多次改变动力作用点的位置进行实验发现：当杠杆水平平衡时，F1L1总是______（选填“大于”“等于”或“小于”）F2L2，其原因可能是_________；
（5）图丁中，弹簧测力计处在A点位置时，此杠杆属于___________（选填“省力”或“费力”）杠杆。
四、作图题
18．如图所示，OA是均匀的杠杆，在拉力F的作用下，处于水平状态，画出阻力、阻力臂及拉力F的力臂。
19．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在如图所示的位置平衡，请画出在杠杆上施加的最小动力F及其力臂L的示意图。
五、计算题
20．建筑工地上，工人用独轮车运送石块如图，石块与独轮车的总重为1000N。重心在A点，支点为O。求：
（1）工人两手对车所施加向上的力F是多少？
（2）要想使F更小一些，你的建议是什么？
21．如图所示，杆秤砣的质量为0.5kg，秤钩悬挂处A与秤纽O间的距离为6cm，挂上重物后，秤砣移至距O点24cm的B处时，秤杆正好水平，求：
（1）秤砣受到的重力（g=10N/kg）；
（2）被称物体的重力；
（3）若秤杆长60cm，则这把秤最大能称量多少kg的物体？
22．一根金属棒AB置水平地面上，现通过弹簧测力计竖直地将棒的右端B缓慢拉起，如图甲所示，在此过程中，弹簧测力计对棒所做的功W与B端离开地面的高度x的关系如图乙所示，请根据图象解答下列问题。
（1）该金属棒的长度l为多少米？
（2）在B端拉起的过程中，当x1＝0.6m时，测力计的示数为F1为多少？当x2＝1.6m时，测力计的示数F2为多少N？
（3）求金属棒的重心到A端的距离d。
参考答案
1．B
2．B
3．D
4．D
5．C
6．D
7．D
8．D
9．A
10．C
11． ②④ ③⑤⑦ ①⑥
12． 费力 省距离
13． 2 右
14． 5
15． 杠杆 不等于
16． 5 B A
17． 平衡 左 左端下沉 寻找普遍规律，避免偶然性 2.3 大于 杠杆自重对实验有影响 费力
18．
19．
20．（1）400N；（2）手向后移或者石头向前移
21．（1）5N；（2）20N；（3）4.5kg
22．（1）1.2m；（2）3N，5N；（3）0.72m
