第十二章 杠杆专题训练杠杆动态分析（含答案）2022—2023学年 人教版八年级物理下册

专题训练 杠杆动态分析
一、选择题
1．如图所示，在“研究杠杆的平衡条件”的实验中，支点在杠杆的中点，若实验时在杠杆的左端悬挂一个重为的物体，右端用弹簧秤拉着，使杠杆在水平位置保持平衡，弹簧测力计的示数为，现握着弹簧秤缓慢地沿图中虚线的位置移动到杠杆始终在水平位置保持平衡，则以下说法中正确的是（ ）
A．一直是省力杠杆 B．杠杆的阻力就是重物的重力
C．与的乘积变小 D．弹簧测力计示数先变小再变大
2．《墨经》最早记述了杆秤的杠杆原理，如图所示。把物品挂在挂钩上，将秤砣拨到合适位置，待秤杆平衡后，根据秤砣绳所对应的刻度就可得出物品的质量。下列有关说法正确的是（　　）
A．增大物重时，应把“權”向左端移 B．增大物重时，应把“權”向右端移
C．“權”小于物重时，右端一定上扬 D．若“權”发生磨损，则测得的物重偏小
3．如图是《天工开物》中记载的在井上汲水的桔槔，它的前端系一木桶，后端系一质量适当的配重物，木桶装满水后，为了减小人向上提水时所需的拉力，下列操作可行的是（　　）
A．适当减小配重 B．将配重远离支点
C．将水桶远离支点 D．将支点远离地面

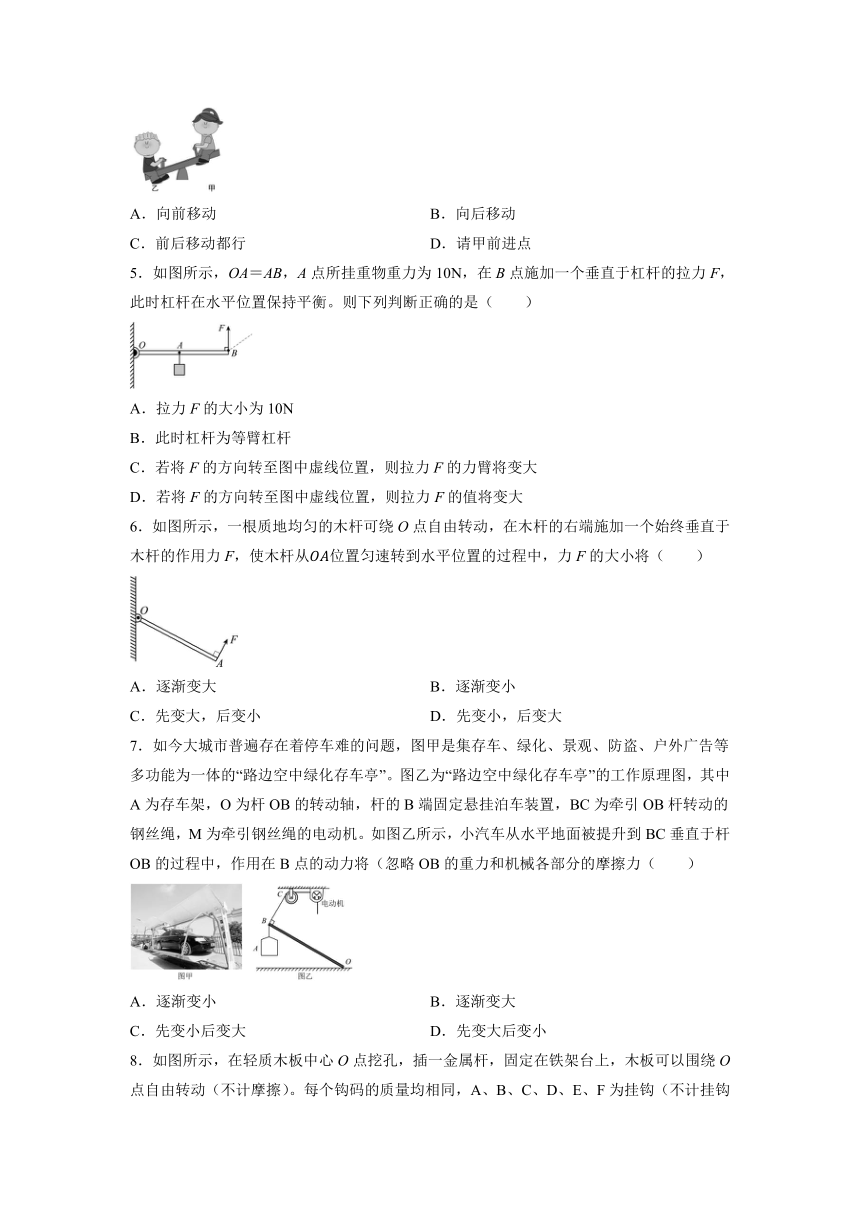

4．杠杆在生活中有很多应用，如图甲、乙两个同学正在玩跷跷板，乙同学欲使自己被跷起，他可采取的有效方法是（　　）
A．向前移动 B．向后移动
C．前后移动都行 D．请甲前进点
5．如图所示，OA＝AB，A点所挂重物重力为10N，在B点施加一个垂直于杠杆的拉力F，此时杠杆在水平位置保持平衡。则下列判断正确的是（　　）
A．拉力F的大小为10N
B．此时杠杆为等臂杠杆
C．若将F的方向转至图中虚线位置，则拉力F的力臂将变大
D．若将F的方向转至图中虚线位置，则拉力F的值将变大
6．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于木杆的作用力F，使木杆从位置匀速转到水平位置的过程中，力F的大小将（　　）
A．逐渐变大 B．逐渐变小
C．先变大，后变小 D．先变小，后变大
7．如今大城市普遍存在着停车难的问题，图甲是集存车、绿化、景观、防盗、户外广告等多功能为一体的“路边空中绿化存车亭”。图乙为“路边空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机。如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力将（忽略OB的重力和机械各部分的摩擦力（　　）
A．逐渐变小 B．逐渐变大
C．先变小后变大 D．先变大后变小
8．如图所示，在轻质木板中心O点挖孔，插一金属杆，固定在铁架台上，木板可以围绕O点自由转动（不计摩擦）。每个钩码的质量均相同，A、B、C、D、E、F为挂钩（不计挂钩重），已知AB=BO=OC=CD，ABOCD的连线水平，且与EDF的连线垂直。现在B处挂两个钩码，D处挂一个钩码，木板在水平位置平衡。下列做法仍能使木板在水平位置平衡的是（　　）
A．在B、D两处各加挂一个钩码
B．B处钩码不变，把D处钩码挂在F处
C．把B处钩码移到A处，把D处钩码挂在C处
D．把B处钩码移到A处，把D处钩码移到E处
9．笔记本电脑在人们日常生活中起着重要的作用，如图所示是一个笔记本电脑的侧面图，用与电脑屏幕始终垂直的力F匀速掀开屏幕到竖直位置的过程中，力F（　　）
A．变大 B．变小 C．不变 D．先变小后变大
10．如图所示是某中学的一位同学大课间跑操结束后手拿班旗时的情景。其中旗杆由质量均匀分布的铝合金管制成，此时旗杆水平放置保持静止状态。若这位同学的左手向旗子方向移动一小段距离，下列说法正确的是（　　）
A．左手对旗杆的力变小，右手对旗杆的力变大
B．左手对旗杆的力变大，右手对旗杆的力变小
C．左手和右手对旗杆的力都变大
D．左手和右手对旗杆的力都变小
11．如图所示，为一可绕O点转动的杠杆，在A端通过绳作用一竖直向下的拉力F使杠杆平衡，此时AB部分水平，保持重物静止不动，而使绳绕A点从如图所示的位置沿图中的虚线CD转动，则（　　）
A．逆时针转，F逐渐变大，F与对应力臂的乘积逐渐变大
B．顺时针转，F先变小后变大，F与对应力臂的乘积先变小后变大
C．顺时针转，F先变小后变大，F与对应力臂的乘积不变
D．逆时针转，F先变小后变大，F与对应力臂的乘积先变小后变大
12．如图甲所示，停车场的入口处常用横杆来控制车辆的出入。将横杆看作一个质量分布均匀的杠杆，如图乙所示，O为杠杆的支点，杠杆的重力G＝50N，AB＝3m，AO＝0.3m。下列说法正确的是（　　）
A．升起横杆时，施加在A端的力F1为动力，此时横杆是省力杠杆
B．升起横杆时，沿F1方向比沿F2方向更省力
C．相同条件下，在左端施加的动力越靠近O点，升起横杆所需的动力越小
D．要使横杆AB保持水平平衡，则在A端施加的最小力为200N
二、填空题
13．如图所示，人的头颅也可以看成杠杆，当头颅低下时，颈部肌肉会产生一定的拉力。A点为头颅模型的重心，B点为肌肉拉力的作用点，拉力的方向始终垂直于OB，低头过程中，重力的力臂逐渐_______，拉力逐渐_______（两空均填“增大”、“减小”或“不变”）。
14．如图所示，轻质杠杆在一个大小为100N的竖直拉力F作用下提一物体，在水平位置保持平衡，则物体重力大小为______N。若将拉力F沿逆时针方向转动60°，杠杆仍在水平位置平衡，拉力大小将______（选填“增大”“减小”或“不变”）。
15．在学校假期的模型设计比赛中，小华制作的如图斜拉索大桥模型，她用长30cm、重5N的质地均匀分布的木条OA做桥面，立柱GH做桥塔。OA可绕O点转动，A端用细线与GH上的B点相连，若保持桥面水平，细线对OA的拉力F=_____N；将细线一端的固定点由B点改至C点，拉力F的大小变化情况是 _____，由此小华初步了解到大桥建造很高桥塔的好处。
16．在探究“杠杆平衡条件”时，小多把右边的钩码换成弹簧测力计，使杠杆从水平位置匀速缓慢转过一定角度，如图所示，此过程中弹簧测力计始终沿竖直方向拉动，则拉力的力臂______（选填“变大”、“变小”或“不变”），拉力的大小______（选填“变大”、“变小”或“不变”）。当杠杆被拉到如图所示的位置静止时，杠杆______平衡状态。（选填“处于”或“不处于”）
17．图中其他条件不变时，仅缩短拉杆的长度，拉力F将______，游客拉着旅行箱向前走的过程中，箱内物品下滑，重心位置由B变至，拉力F将______ ，生活中，常把箱内较重物品远离O点摆放，这样使拉杆箱在图示位置静止的动力将______（均选填“增大”“减小”或“不变”）。
18．小明所在的实践创新小组对家中使用的杆秤（如图所示）进行了仔细观察。该杆秤有两个提纽，使用___________（选填“提纽1”或“提纽2”）杆秤的量程要大一些、使用这两个提纽，零刻度线位置___________（选项“相同”或“不相同”）。若秤砣有缺损，则所测的质量值___________被测物的真实质量值（选填“小于”“等于”或“大于”）。
参考答案
1．D
2．B
3．B
4．A
5．D
6．A
7．A
8．B
9．B
10．D
11．C
12．D
13．增大 增大
14．400 增大
15．5 减小
16．变小 不变 处于
17．增大 减小 增大
18．提纽1 不相同 偏大
