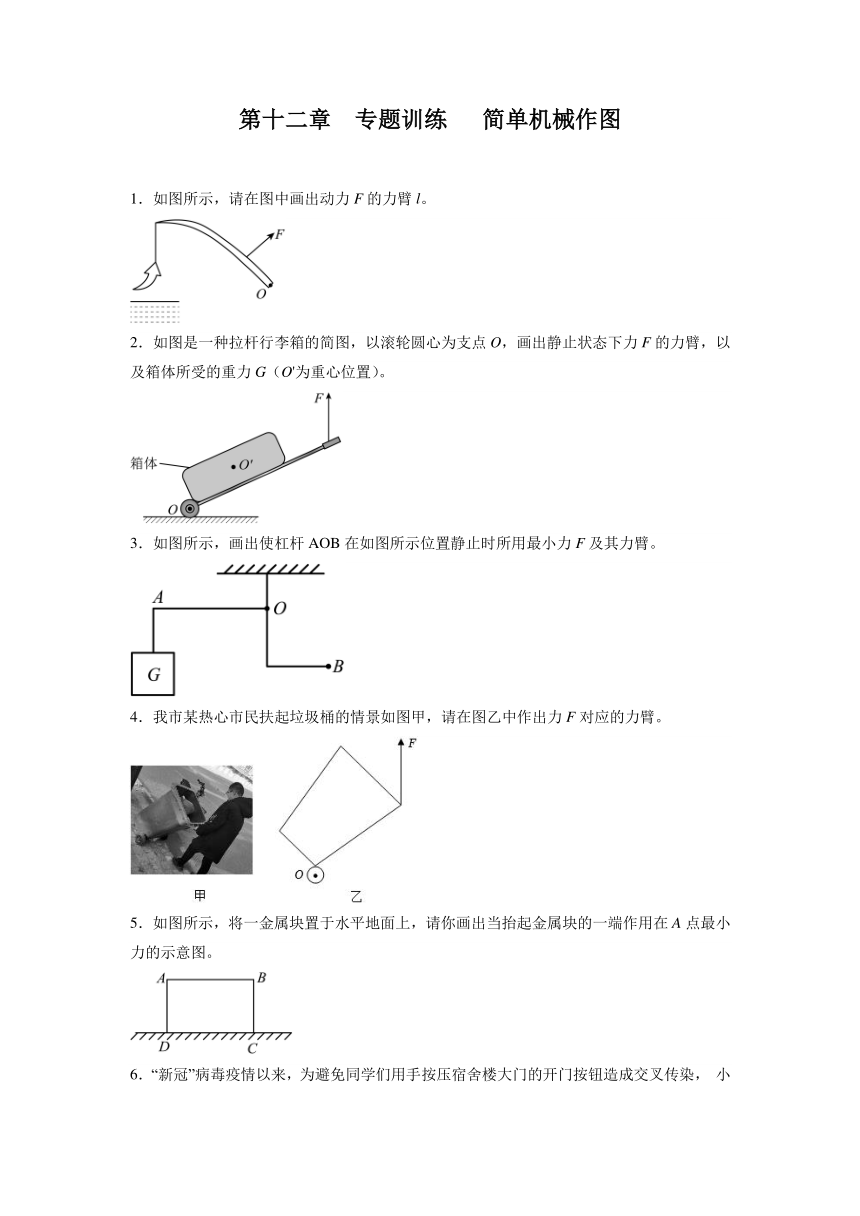

第十二章 专题训练 简单机械作图
1．如图所示，请在图中画出动力F的力臂l。
2．如图是一种拉杆行李箱的简图，以滚轮圆心为支点O，画出静止状态下力F的力臂，以及箱体所受的重力G（O'为重心位置）。
3．如图所示，画出使杠杆AOB在如图所示位置静止时所用最小力F及其力臂。
4．我市某热心市民扶起垃圾桶的情景如图甲，请在图乙中作出力F对应的力臂。
5．如图所示，将一金属块置于水平地面上，请你画出当抬起金属块的一端作用在A点最小力的示意图。

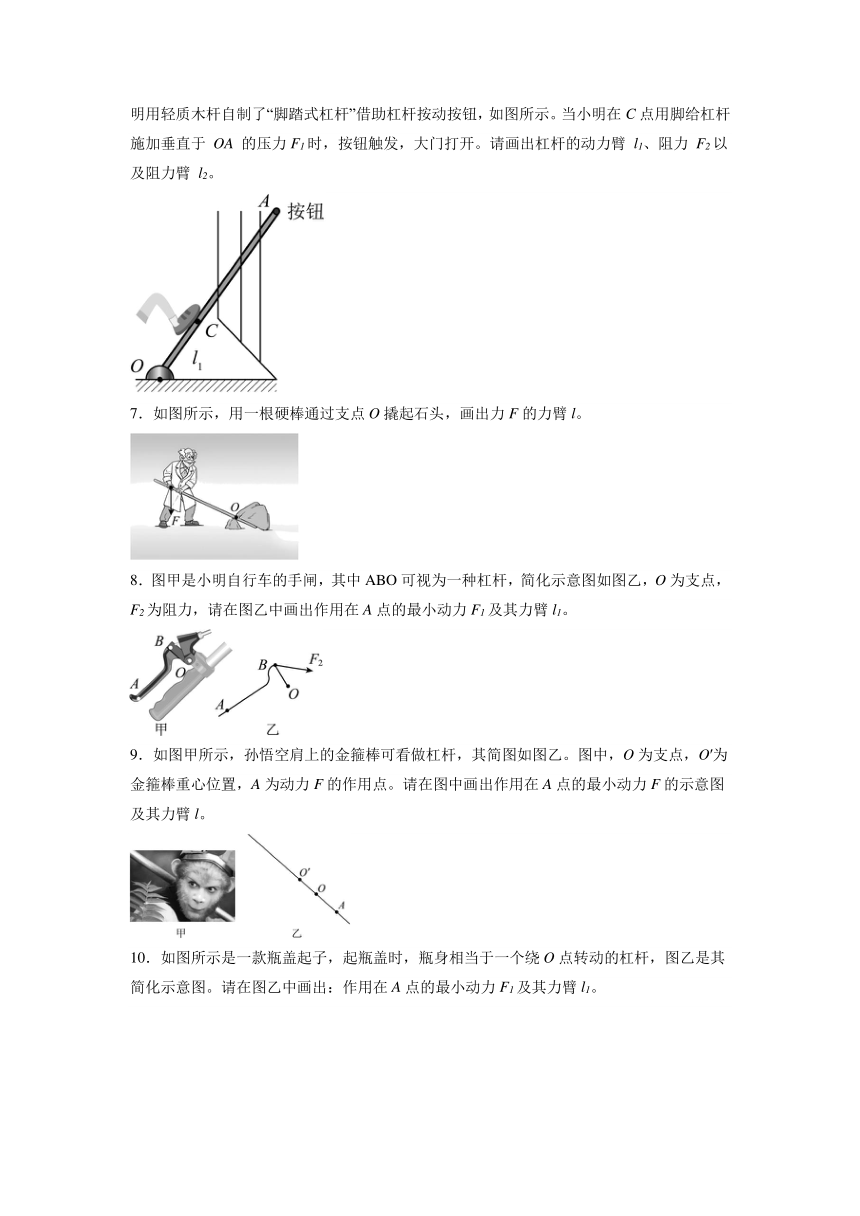

6．“新冠”病毒疫情以来，为避免同学们用手按压宿舍楼大门的开门按钮造成交叉传染， 小明用轻质木杆自制了“脚踏式杠杆”借助杠杆按动按钮，如图所示。当小明在C点用脚给杠杆施加垂直于 OA 的压力F1时，按钮触发，大门打开。请画出杠杆的动力臂 l1、阻力 F2以及阻力臂 l2。
7．如图所示，用一根硬棒通过支点O撬起石头，画出力F的力臂l。
8．图甲是小明自行车的手闸，其中ABO可视为一种杠杆，简化示意图如图乙，O为支点，F2为阻力，请在图乙中画出作用在A点的最小动力F1及其力臂l1。
9．如图甲所示，孙悟空肩上的金箍棒可看做杠杆，其简图如图乙。图中，O为支点，O′为金箍棒重心位置，A为动力F的作用点。请在图中画出作用在A点的最小动力F的示意图及其力臂l。
10．如图所示是一款瓶盖起子，起瓶盖时，瓶身相当于一个绕O点转动的杠杆，图乙是其简化示意图。请在图乙中画出：作用在A点的最小动力F1及其力臂l1。

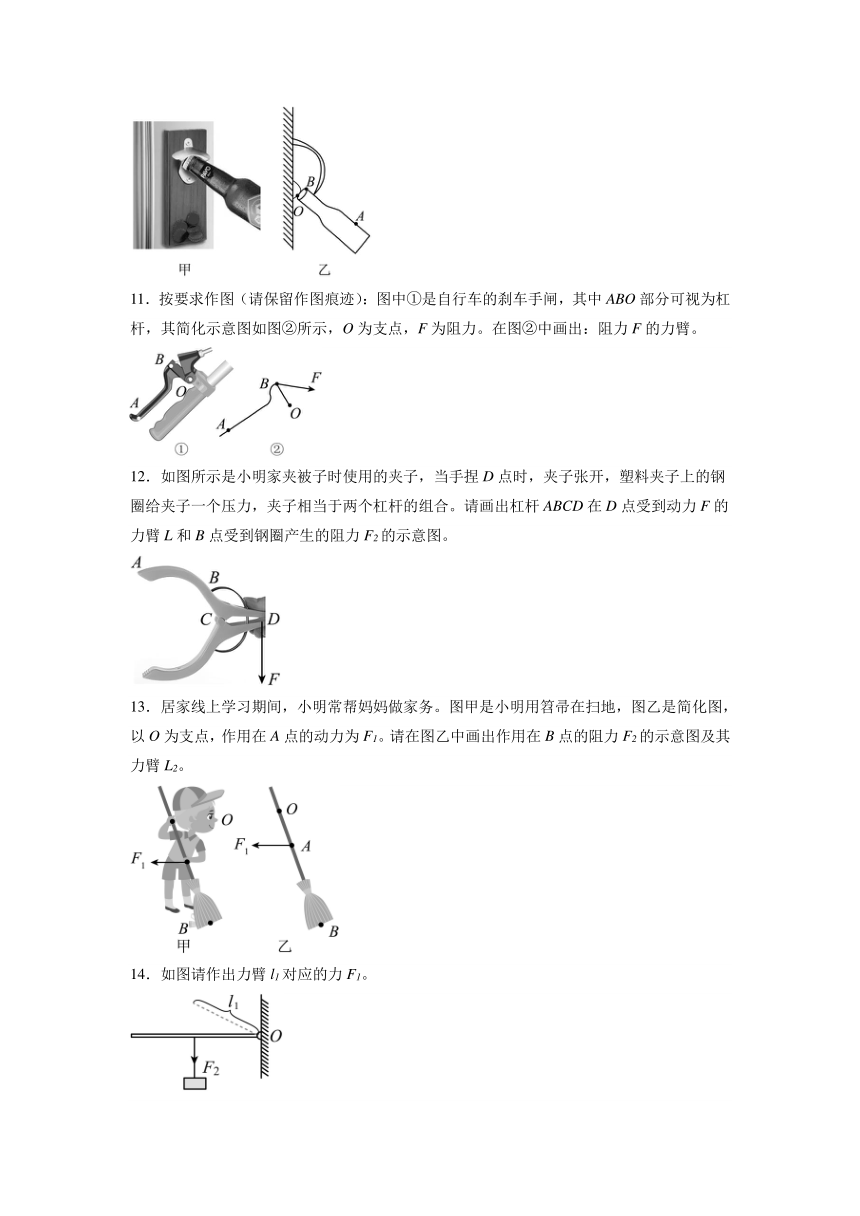

11．按要求作图（请保留作图痕迹）：图中①是自行车的刹车手闸，其中ABO部分可视为杠杆，其简化示意图如图②所示，O为支点，F为阻力。在图②中画出：阻力F的力臂。
12．如图所示是小明家夹被子时使用的夹子，当手捏D点时，夹子张开，塑料夹子上的钢圈给夹子一个压力，夹子相当于两个杠杆的组合。请画出杠杆ABCD在D点受到动力F的力臂L和B点受到钢圈产生的阻力F2的示意图。
13．居家线上学习期间，小明常帮妈妈做家务。图甲是小明用笤帚在扫地，图乙是简化图，以O为支点，作用在A点的动力为F1。请在图乙中画出作用在B点的阻力F2的示意图及其力臂L2。
14．如图请作出力臂l1对应的力F1。

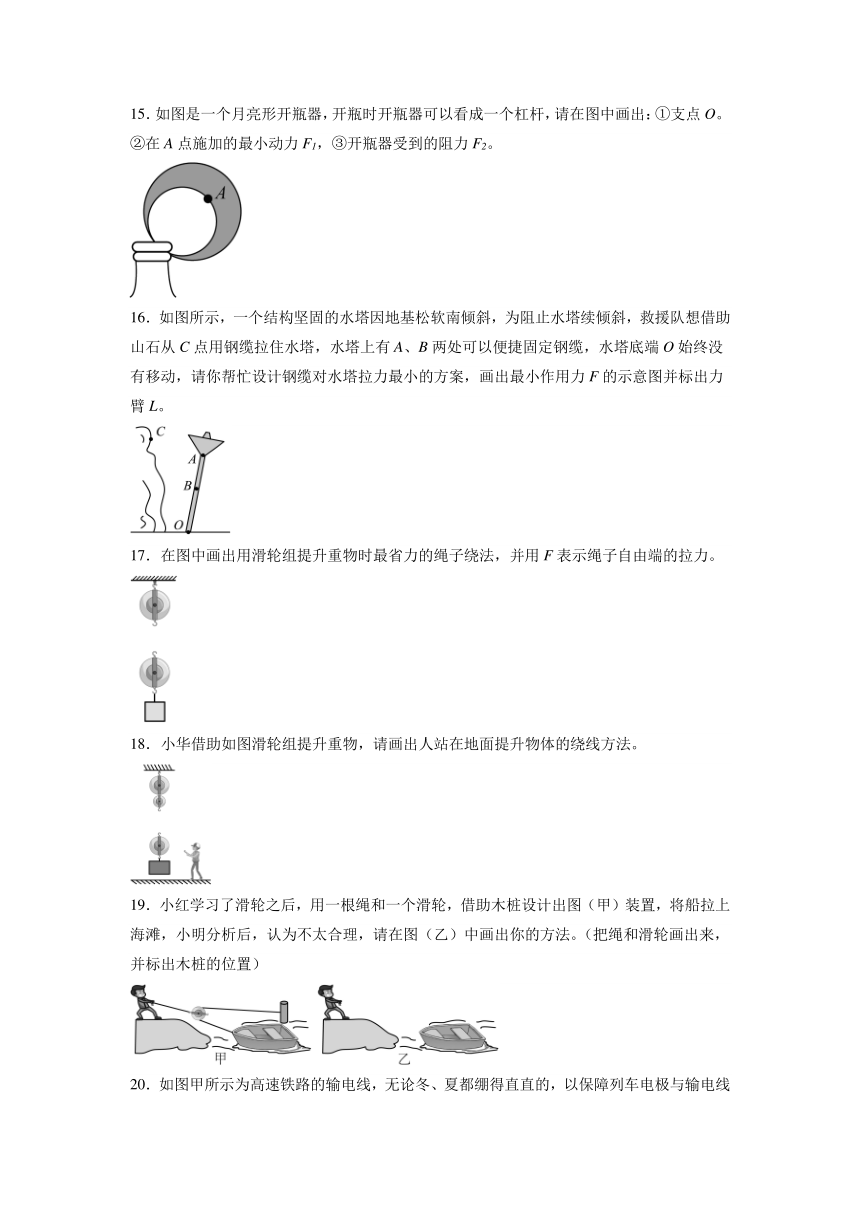

15．如图是一个月亮形开瓶器，开瓶时开瓶器可以看成一个杠杆，请在图中画出：①支点O。②在A点施加的最小动力F1，③开瓶器受到的阻力F2。
16．如图所示，一个结构坚固的水塔因地基松软南倾斜，为阻止水塔续倾斜，救援队想借助山石从C点用钢缆拉住水塔，水塔上有A、B两处可以便捷固定钢缆，水塔底端O始终没有移动，请你帮忙设计钢缆对水塔拉力最小的方案，画出最小作用力F的示意图并标出力臂L。
17．在图中画出用滑轮组提升重物时最省力的绳子绕法，并用F表示绳子自由端的拉力。
18．小华借助如图滑轮组提升重物，请画出人站在地面提升物体的绕线方法。
19．小红学习了滑轮之后，用一根绳和一个滑轮，借助木桩设计出图（甲）装置，将船拉上海滩，小明分析后，认为不太合理，请在图（乙）中画出你的方法。（把绳和滑轮画出来，并标出木桩的位置）
20．如图甲所示为高速铁路的输电线，无论冬、夏都绷得直直的，以保障列车电极与输电线的良好接触，图乙为输电线牵引装置的简化图，钢绳通过滑轮组挂多个相同的坠砣，使输电线绷直，请你在图中画出滑轮组的绕线方式。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
