结构与稳定性

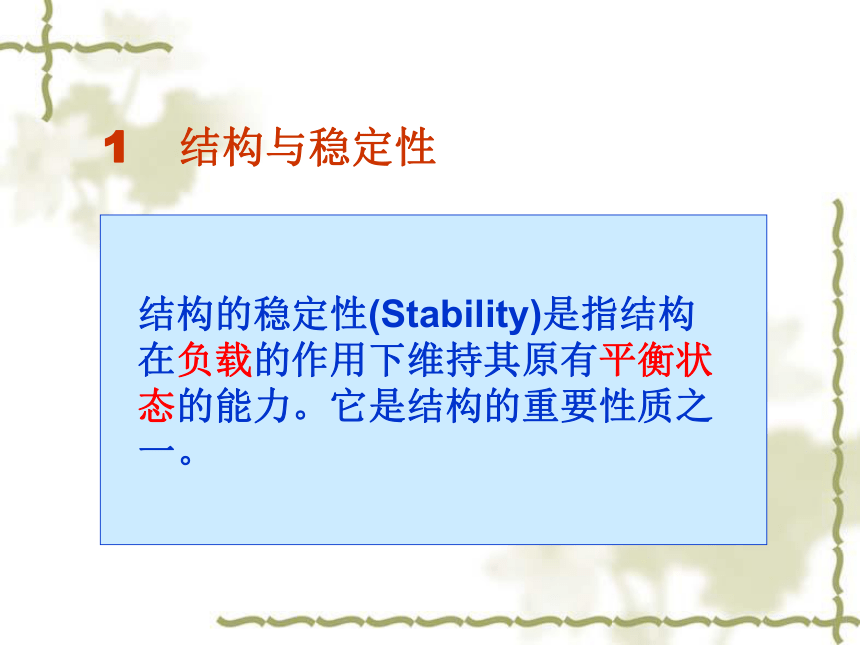

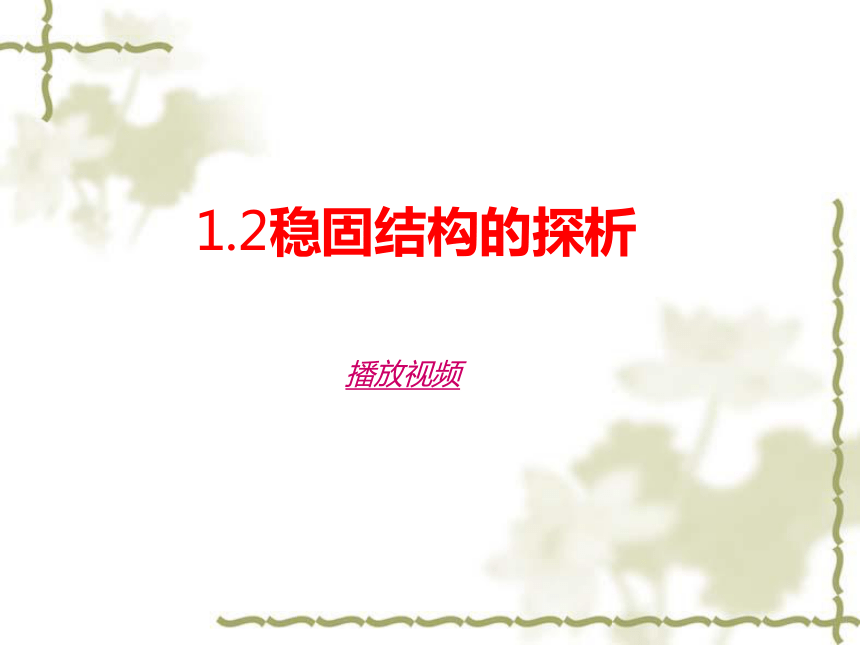

课件26张PPT。1.2稳固结构的探析 播放视频1 结构与稳定性结构的稳定性(Stability)是指结构在负载的作用下维持其原有平衡状态的能力。它是结构的重要性质之一。
结论1：结构重心的位置高低影响结构稳定性：重心越低,稳定性越好;重心越高,稳定性越差。【探究试验1】问题问题1：试验1中哪个瓶子先倒，哪个后倒？

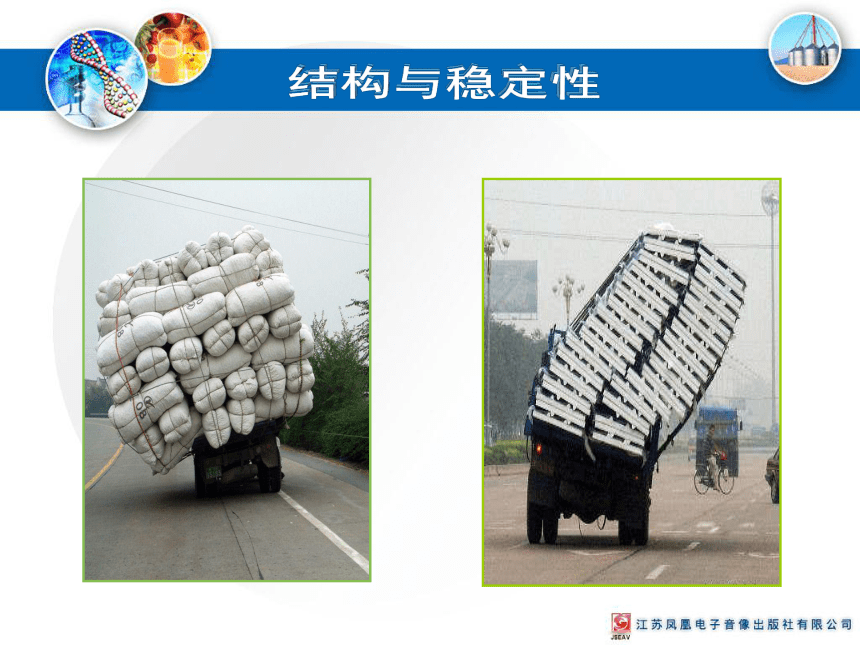

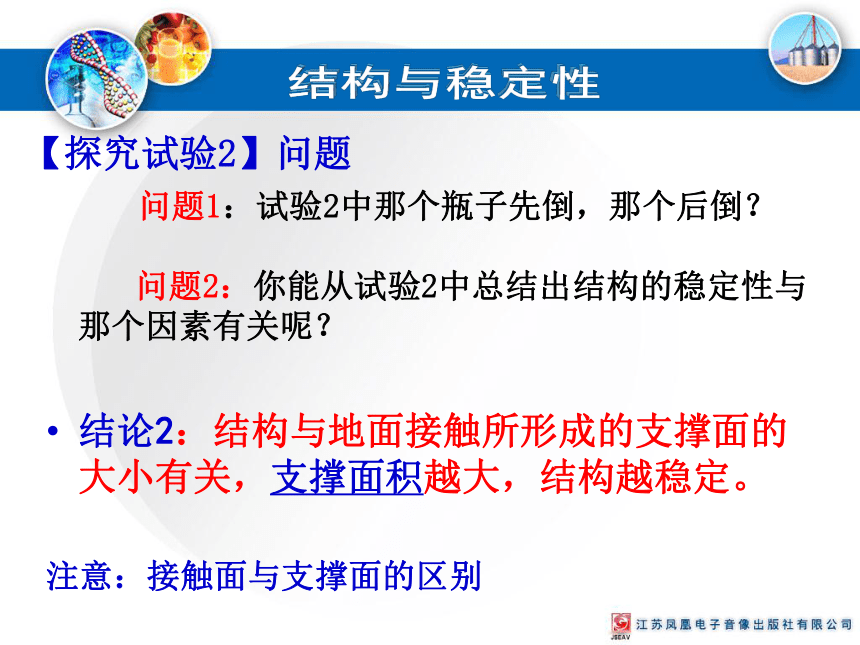

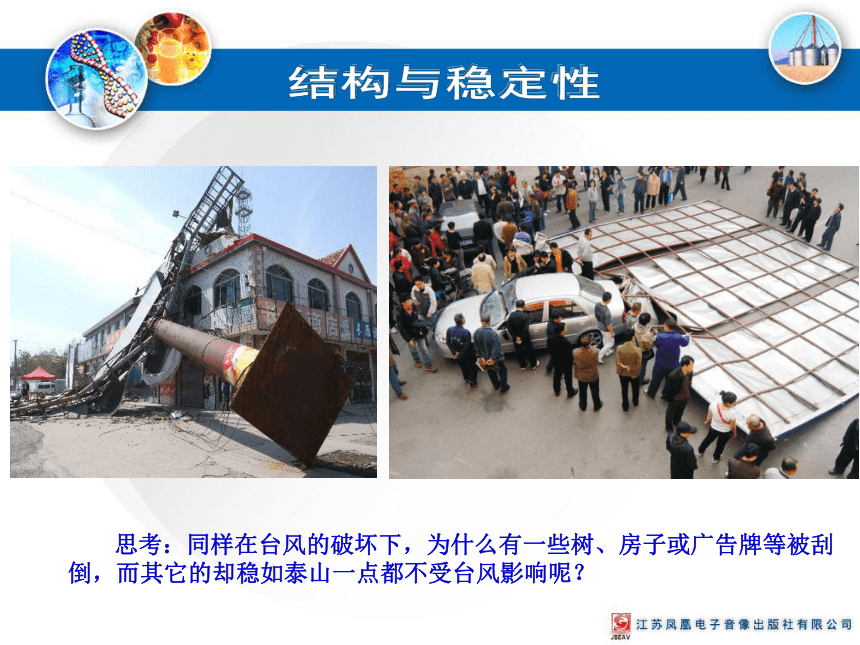

换位置后结果是不是一样？为什么呢？问题3：同学们能否举出生活中的案例，来印证这一结论。问题2：你能从试验1中总结出结构的稳定性与那个因素有关呢？2. 影响结构稳定性的主要因素结构与稳定性哪个更危险？结构与稳定性结构与稳定性　　　 思考：同样在台风的破坏下，为什么有一些树、房子或广告牌等被刮倒，而其它的却稳如泰山一点都不受台风影响呢？结构与稳定性【探究试验2】问题　　　 问题1：试验2中那个瓶子先倒，那个后倒？ 问题2：你能从试验2中总结出结构的稳定性与那个因素有关呢？结论2：结构与地面接触所形成的支撑面的大小有关，支撑面积越大，结构越稳定。

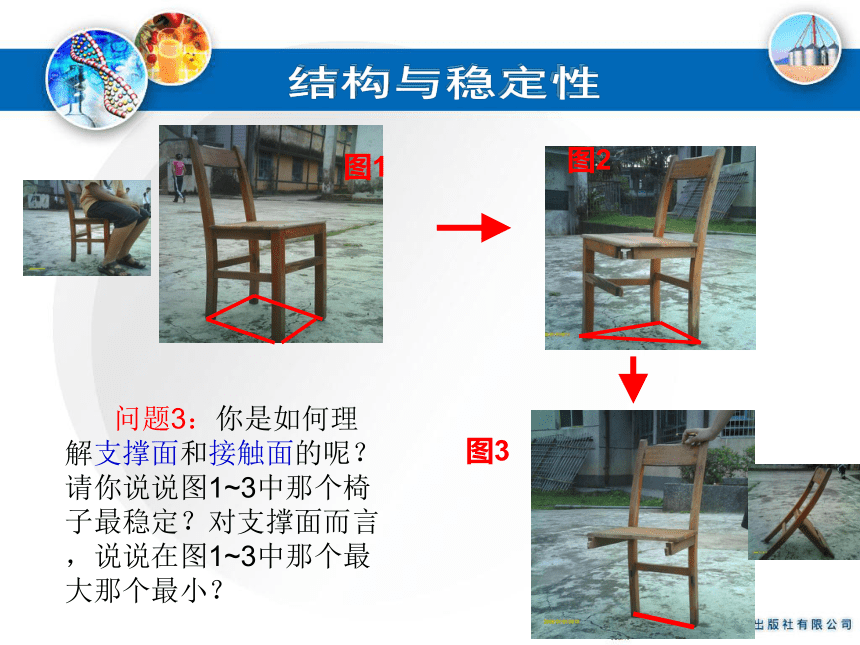

注意：接触面与支撑面的区别结构与稳定性 问题3：你是如何理解支撑面和接触面的呢？请你说说图1~3中那个椅子最稳定？对支撑面而言，说说在图1~3中那个最大那个最小？图1图2图3结构与稳定性 问题5：说说用三枚大头钉把三个形状、大小和重量相同的方形木块支撑起来，哪种方式把木块支撑得稳固？为什么？ 问题4：请同学们试一试把课本直立在课桌上，你是如何才能使课本直立得更稳定呢？大概指出支撑面范围。结构重心所在点的垂线是否落在支撑面的范围内，落在支撑面范围内就是稳定的，反之就会不稳定。
123思考：
　　比萨斜塔为什么斜而不倒 ？思考：
　　采取什么措施让它保持斜而不倒 ？举例生活中增大支撑面来增强稳定性的例子ＡＢＣＧ结构与稳定性桁架结构是由杆件通过焊接、铆接或螺栓连接而成的，具有三角形单元的平面或空间结构。结构与稳定性结论3：结构的稳定性与结构的形状有关。几何不变体系几何可变体系知识应用（1）为什么落地风扇、电脑液晶显示屏不易倾倒？（2）拦河坝往往要砌成上窄下宽的形状，为什么？（3）在拥挤的公共汽车上已没有座位，你必须站着，而扶手你让给了旁边的老人，你在公共汽车上要如何才能保持自己不摔倒？（4）观察学校的篮球架，并思考：篮球架要有较高的稳定性，需要具备哪些条件？
（5）分析有无横梁的人字梯中哪个稳定性好？案例分析：候风地动仪举出生活中利用不稳定的结构实现一定功能的事例结构与稳定性结构与稳定性　4.小结 通过本节学习，我们了解什么是结构的稳定性，掌握影响结构稳定性的主要因素有重心位置的高低，结构与地面接触形成的支撑面的大小，以及结构的形状有关。结构重心所在点的垂线落在结构底面范围是前提条件。结构与稳定性【课外探究1】【课外探究2】　　通常情况下，一个物体要有三个支撑点才能稳定，但自行车骑起来时，却只有两个支撑点，为什么不会倒下？　　结构的稳定性除了上述所说的因素有关之外，还和什么因素有关呢？试验：用嘴吹放置在桌面上同样形状和大小的铁块和木块，看看那块先倒？这就是陀螺效应：旋转的物体有保持其旋转方向（旋转轴的方向）的惯性。这属于动态平衡问题 马上行动P11 重力、风力与地面接触所形成的支撑面
较小、风太大、重心偏高重力、碰撞 底座不够重、重心偏高重力、碰撞 与地面接触所形成的支撑面
较小、重心偏高
