第一单元 结构与设计第一单元复习课

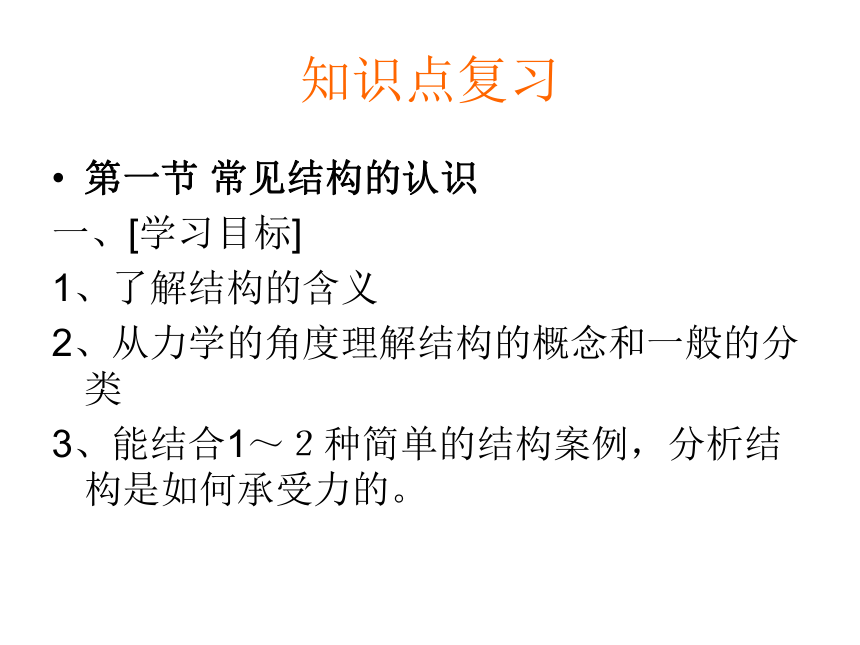

课件14张PPT。第一单元 结构与设计 -----复习课知识点复习第一节 常见结构的认识
一、[学习目标]
1、了解结构的含义
2、从力学的角度理解结构的概念和一般的分类
3、能结合1～２种简单的结构案例，分析结构是如何承受力的。二、重要的知识点

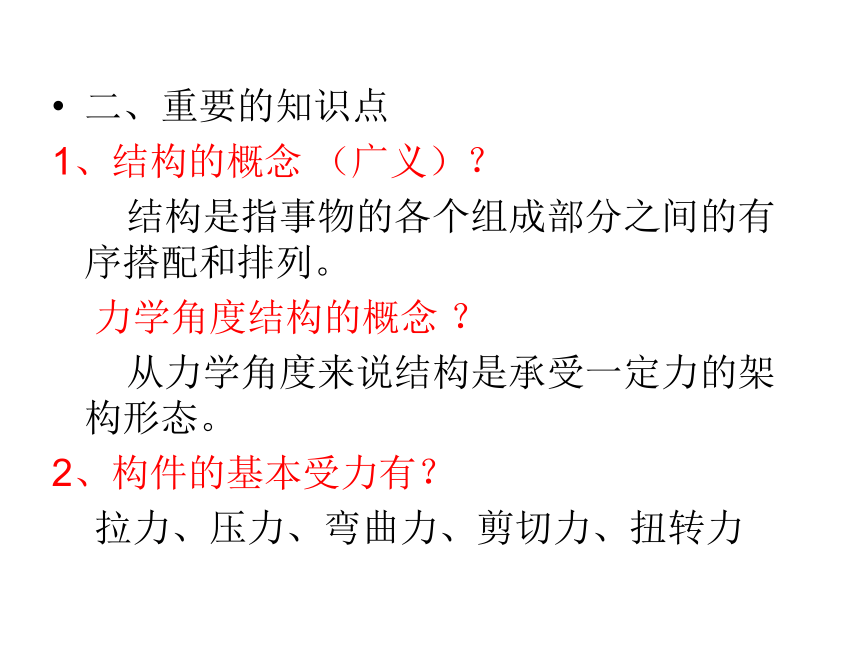

1、结构的概念 （广义）？
结构是指事物的各个组成部分之间的有序搭配和排列。
力学角度结构的概念 ？
从力学角度来说结构是承受一定力的架构形态。
2、构件的基本受力有？
拉力、压力、弯曲力、剪切力、扭转力

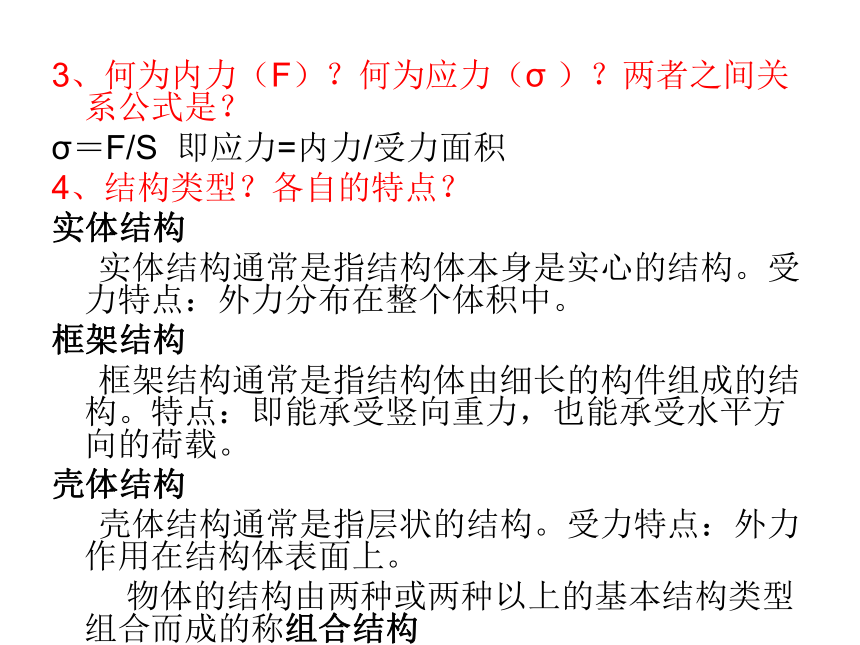

3、何为内力（F）？何为应力（σ ）？两者之间关系公式是？
σ＝F/S 即应力=内力/受力面积
4、结构类型？各自的特点？
实体结构
实体结构通常是指结构体本身是实心的结构。受力特点：外力分布在整个体积中。
框架结构
框架结构通常是指结构体由细长的构件组成的结构。特点：即能承受竖向重力，也能承受水平方向的荷载。
壳体结构
壳体结构通常是指层状的结构。受力特点：外力作用在结构体表面上。
物体的结构由两种或两种以上的基本结构类型组合而成的称组合结构

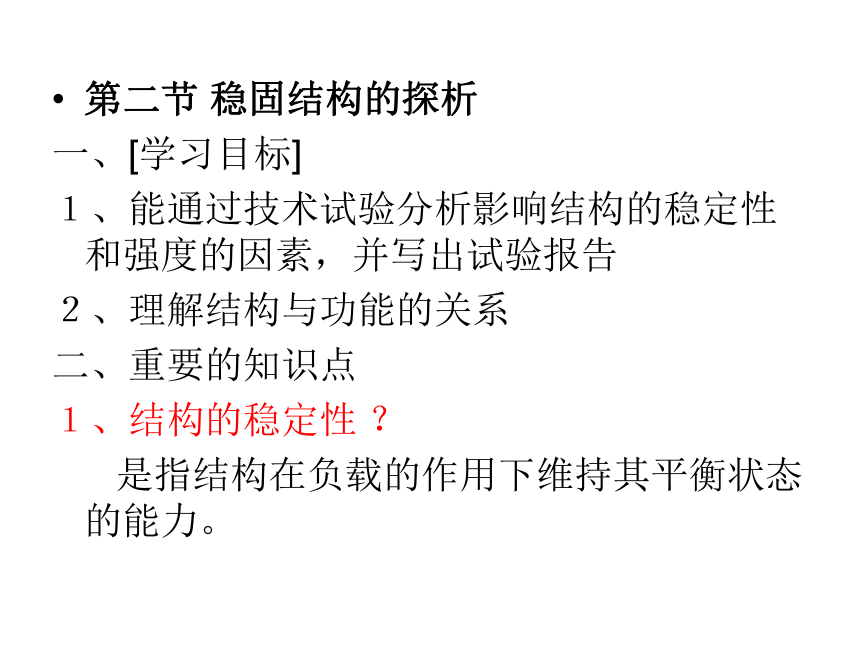

第二节 稳固结构的探析
一、[学习目标]
１、能通过技术试验分析影响结构的稳定性和强度的因素，并写出试验报告
２、理解结构与功能的关系
二、重要的知识点
１、结构的稳定性 ？
是指结构在负载的作用下维持其平衡状态的能力。

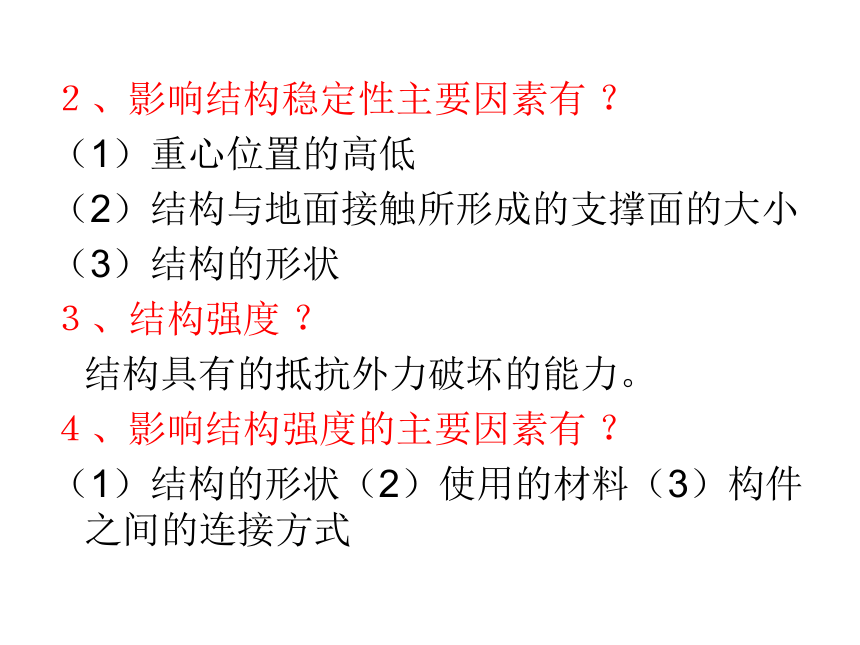

２、影响结构稳定性主要因素有 ？
（1）重心位置的高低
（2）结构与地面接触所形成的支撑面的大小
（3）结构的形状
３、结构强度 ？
结构具有的抵抗外力破坏的能力。
４、影响结构强度的主要因素有 ？
（1）结构的形状（2）使用的材料（3）构件之间的连接方式

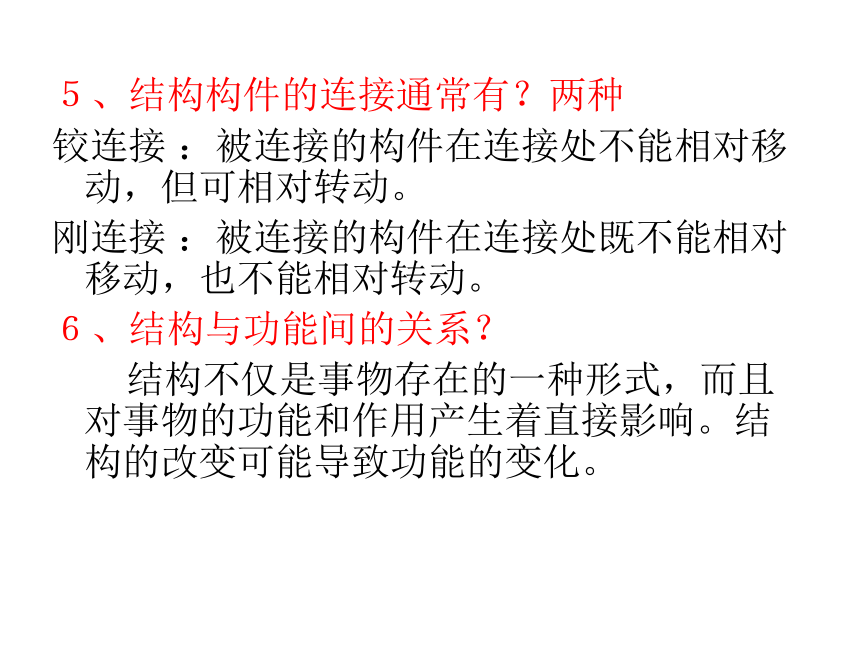

５、结构构件的连接通常有？两种
铰连接 ：被连接的构件在连接处不能相对移动，但可相对转动。
刚连接 ：被连接的构件在连接处既不能相对移动，也不能相对转动。
６、结构与功能间的关系？
结构不仅是事物存在的一种形式，而且对事物的功能和作用产生着直接影响。结构的改变可能导致功能的变化。
第三节 简单结构的设计
一、[学习目标]
１、熟悉设计一个简单结构应考虑的主要因素
２、能确定一个简单对象进行结构设计，并绘制设计图纸，做出模型或原形。
二、重要的知识点
１、结构设计应考虑的主要因素？（１）结构设计的目标及要求
（２）结构设计应考虑的主要因素其他的第四节 经典结构的欣赏
一、[学习目标]
１、学会观察结构的实用性和美
２、能从技术和文化的角度欣赏并评价典型结构设计的案例
二、重要的知识点
1、优秀的结构设计表现在？
不仅表现在结构的实用功能上,也表现在形式上,特别是功能与形式的统一上。　　
2、如何赏析结构设计作品？
技术、文化
（1）技术的角度主要有：结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性，工艺制造的精湛程度等。
（2）文化的角度主要有：民族特色、历史性、时代性、艺术性
