教科版（2017秋）四年级科学下册2.3《简易电路》课件（21张PPT)

(共21张PPT)
2.3 简易电路
第二单元 电路
教科版四年级下册
回顾：利用导线、电池，怎样点亮小灯泡？
聚焦
电流从电池的一端流出，通过小灯泡，回到电池的另一端，形成一个完整的闭合回路。
电池、导线、小灯泡组成的电路称为简易电路。
电路
回顾：利用导线、电池，怎样点亮小灯泡？
聚焦
电流从电池的一端流出，通过小灯泡，回到电池的另一端，形成一个完整的回路。
有什么缺点？怎么解决？
用电池盒和灯座把电池和小灯泡固定下来。
探索一 组装一个电路
根据材料，设计一个不用手扶的简单电路。
灯座
电池盒
接线柱
连接导线
电池盒
电池盒：用来放干电池。
弹簧（电池负极）
铜片（电池正极）
小灯座
小灯座：用来固定小灯泡。灯座下面的连接片和小灯泡的连接点相互接触。
探索一 组装一个电路
1.在电池盒的两端各连接好一根导线，把电池安装在电池盒里。
2.分别用连接电池盒的两根导线的另一端接触小灯泡的两个连接点，确定能使小灯泡发光。
3.把小灯泡安装在灯座上，再连接上导线，使小灯泡亮起来。

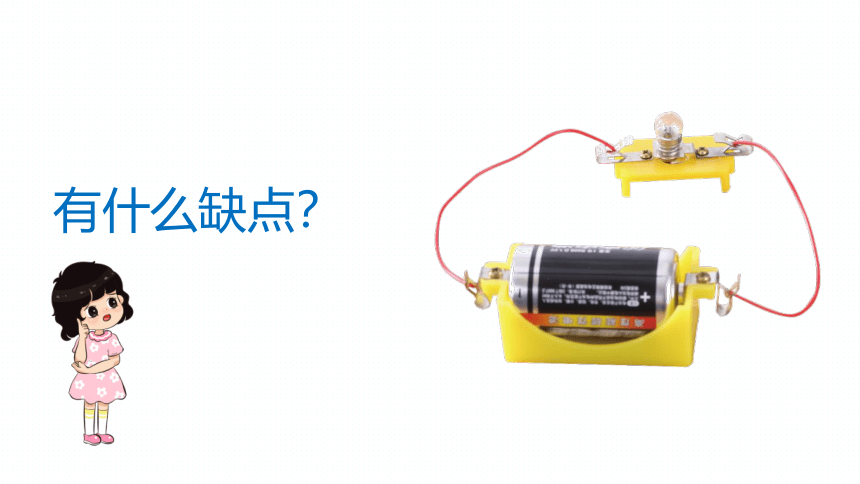

有什么缺点？
在电路中安装开关
观察开关的结构，想一想怎样把它连接在电路中？
开关
探索二 在电路中安装开关
把开关安装到电路中，并尝试用开关来控制电路中电流的通与断。
按下开关，电流接通，
松开开关，电流断开。
探索三 画电路连接图
怎样画电路连接图呢？
电池
小灯泡
导线
开关
探索三 画电路连接图
探索三 画电路连接图
1.导线用尺画，导线横平竖直，拐弯要直角。
2.元件安排要适当，分布要均匀。
3.元件不要画在拐角处。
简易电路绘画
＋
－
＋
－
探索三 画电路连接图
＋
－
探索三 画电路连接图
＋
－
电流从正极出发，流经用电器，回到负极。
你认为电流动的路径是怎样的？
把你的想法用箭头在连接图中表示出来。
研讨
2.电路中，哪些电器元件是必备的？
在一个完整的电路中，电源、导线、开关和用电器是必备的。
电源：提供电能
导线：传导电流
开关：控制电流的通和断
用电器：没有造成短路，可能会烧毁电源。
研讨
2.如果我们将小灯泡换成小风扇或小电动机，会有什么现象？
小灯泡是用电器，如果我们将小灯泡换成其他用电器，只要电压满足要求，其他用电器也会正常工作。如将小灯泡换成小风扇，小风扇会转动；将小灯泡换成小电动机，小电动机会启动工作。
1.下列材料中，不能组成一个简易电路的是（　B　）。
A.1个小灯泡、1节电池、1根导线
B.2根导线、1节电池
C.1个小电风扇、1节电池、2根导线
B
2.典典小组在课堂上根据连接好的电路实物图画出了对应的电路连接图，但是发现小组内有好几种画法，请你帮他们判断，正确的是（　　）。
B
拓展 你能同时点亮2个小灯泡吗？怎么连接？
