2.4 电路出故障了
第二单元 电路
教科版四年级下册
回顾：灯泡发光——正常电路
复习
电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。
＋
－
电流从正极出发，流经用电器，回到负极。
你认为电流动的路径是怎样的？
把你的想法用箭头在连接图中表示出来。
研讨
2.电路中，哪些电器元件是必备的？
在一个完整的电路中，电源、导线、开关和用电器是必备的。
电源：提供电能
导线：传导电流
开关：控制电流的通和断
用电器：造成短路，可能会烧毁电源。
闭合开关，灯泡不能发光
聚焦
电路出故障了！
探索一 推测电路故障的原因
（1）小灯泡坏了
（2）电池没电了
（3）导线断了
（4）开关没连接好
（5）灯座没连接好
（6）电池盒没连接好
（7）……
可能灯座松了
可能电池盒松了
可能导线没连接好
可能开关松了

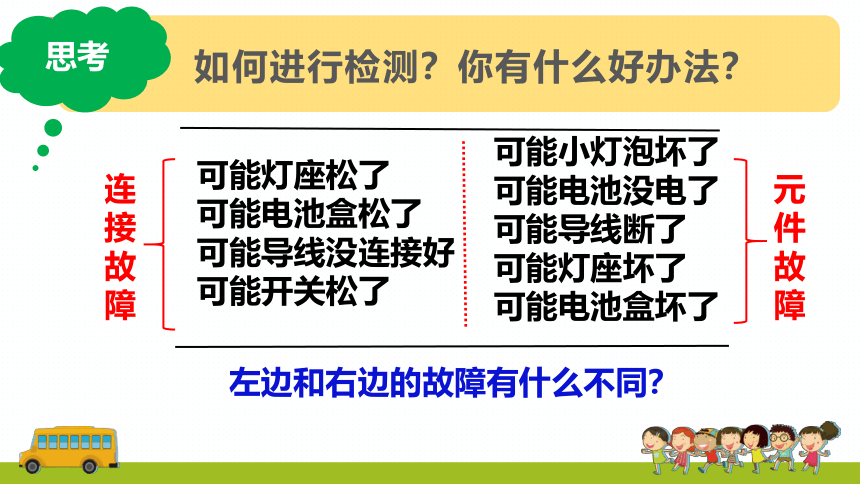

思考
如何进行检测？你有什么好办法？
可能小灯泡坏了
可能电池没电了
可能导线断了
可能灯座坏了
可能电池盒坏了
连接故障
元件故障
左边和右边的故障有什么不同？
怎么判断连接出现了故障？
灯座松了
电池盒松了
导线没连接好
开关松了
连接故障
检查电路中的连接是否完好。只要将电路元件紧一紧就可以试出来。如果灯泡还没亮，说明不是连接故障。
检查法
怎么知道出现了元件故障？
小灯泡坏了
电池没电了
导线断了
灯座坏了
电池盒坏了
元件故障
用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。
方法1：替换法
小灯泡坏了
电池没电了
导线断了
灯座坏了
电池盒坏了
元件故障
用电路检测器检测电路中的故障
方法2：检测法
探索二 检测、排除故障
制作电路检测器：
把简易电路中的开关拆除后，就形成了一个电路检测器。
检测头
①它由电池、电池盒、1 个小灯泡、1个灯座和 根导线组成。
②它有 个检测头。
3
2
检测原理：
小灯泡发光，被检测元件无故障；
小灯泡不亮，被检测元件出故障。
用检测器检测一个电路有无故障的过程
每次检测前，要先将 互相接触一下，看小灯泡能否亮。
两个检测头
检测小灯泡是否有故障：将两个检测头分别与小灯泡的的两个连接点接触，看灯泡是否能亮。
检测导线是否有故障：将两个检测头分别与导线两端接触，看灯泡是否能亮。
目的：检查电路检测器是否完好
自检
检测时，要把故障电路中的待测元件取下来检测。
探索二 检测、排除故障
1.自检，电路检测器的两个检测头相互接触，观察灯泡是否发光。
2.用检测头连接需检测的电路元件，观察灯泡是否发光。
3. 重复检测2-3次
使检测结果更准确，排除偶然性。
不能用“电路检测器”检测家用电器的电路！
1.检查法
2.替换法
3.检测法
如何进行检测？
研讨
可能出现的问题 检测部件 排除故障的方法
小灯泡坏了
小灯泡与灯座接触不良
电池没电了
电池盒坏了，没有接通
导线出现了问题
小灯泡
灯座
电池
电池盒
导线
检测法、替换法
检查法
替换法
替换法
检测法
课堂练习
1.下列哪种物体出现故障时，不能用电路检测器去检测的是( )
A.玩具小汽车 B.家用插线板 C.手电筒
2.下列检测电路故障的做法中，正确的是( )
A.在检测之前不必切断电源
B.检则的时候可以随便找一根导线即可检测
C.检则时应该有一定的顺序，按顺序检测
3.电路中的小灯泡不亮了,换了一节电池,小灯泡又亮了,这是因为( )
A.电池没电了 B.电池盒坏了 C.小灯泡坏了
B
C
A
1.电路出故障了，电流就会中断。（ ）
2.电路中某个元件出故障了，小灯泡就不亮了。（ ）
3.我们能用自制电路检测器检测家用的220V电路故障。（ ）
4.一个完整的电路，只有电池没电了，小灯泡才不亮。（ ）
5.要使电流通过导线使小灯泡发光，需要一个完整的电路。（ ）
6.使用电路检测器前先检测其能否正常使用。（ ）
√
√
√
√


如果家里的电路出现故障，用什么工具检测呢？
万能表
电笔
