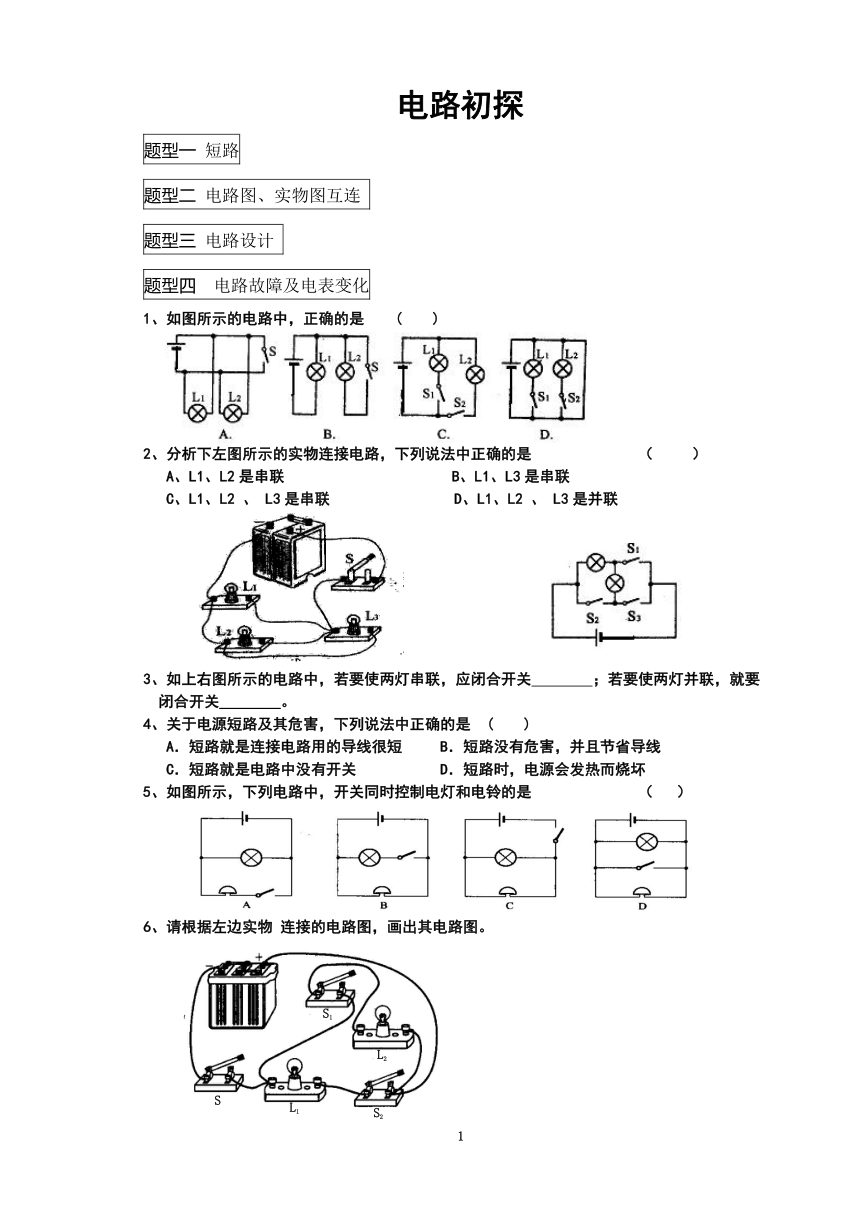

电路初探
题型一 短路
题型二 电路图、实物图互连
题型三 电路设计
题型四 电路故障及电表变化
1、如图所示的电路中，正确的是 ( )
2、分析下左图所示的实物连接电路，下列说法中正确的是 （ ）
A、L1、L2是串联 B、L1、L3是串联
C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联
3、如上右图所示的电路中，若要使两灯串联，应闭合开关 ；若要使两灯并联，就要
闭合开关________。
4、关于电源短路及其危害，下列说法中正确的是 ( )
A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线
C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏
5、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
6、请根据左边实物 连接的电路图，画出其电路图。

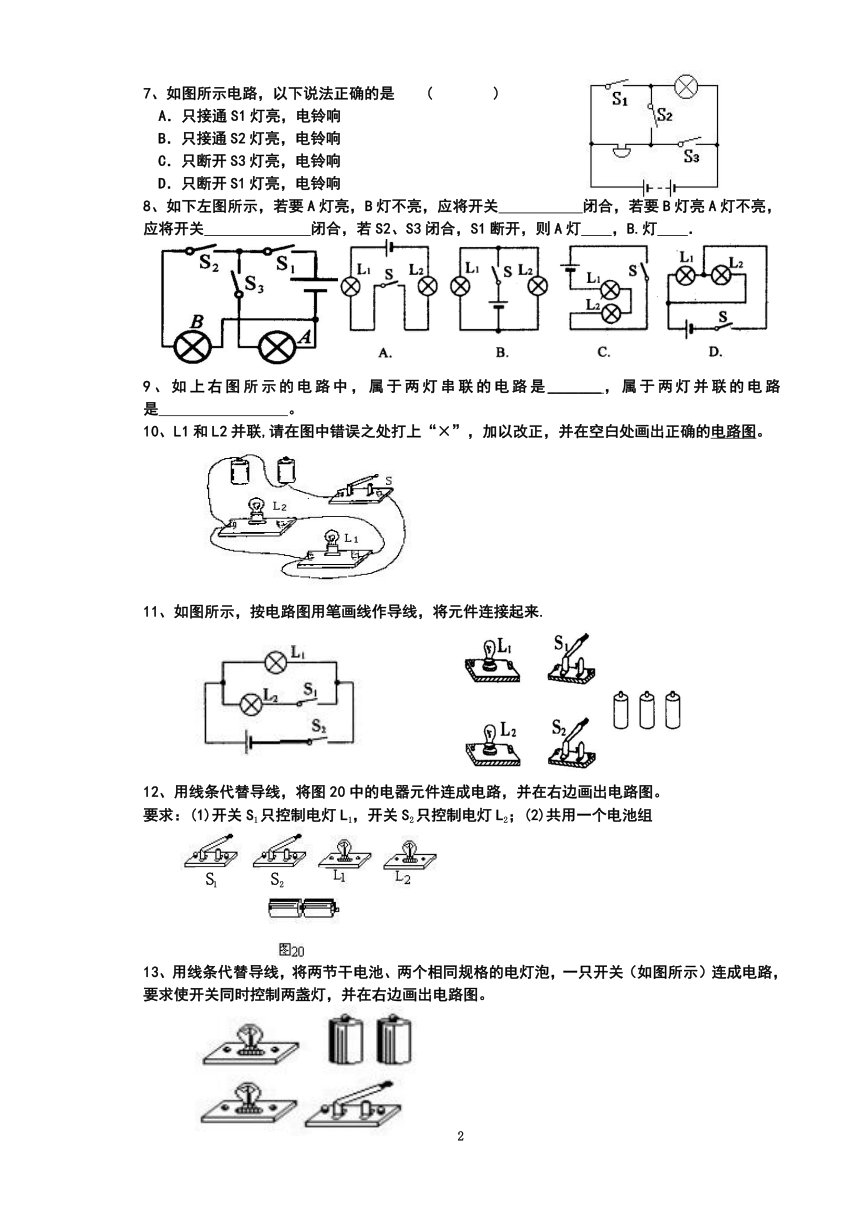

7、如图所示电路，以下说法正确的是 ( )
　A．只接通S1灯亮，电铃响
B．只接通S2灯亮，电铃响
C．只断开S3灯亮，电铃响
D．只断开S1灯亮，电铃响
8、如下左图所示，若要A灯亮，B灯不亮，应将开关 闭合，若要B灯亮A灯不亮，应将开关 闭合，若S2、S3闭合，S1断开，则A灯 ，B.灯 ．
9、如上右图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。
10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
11、如图所示，按电路图用笔画线作导线，将元件连接起来.
12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关S1只控制电灯L1，开关S2只控制电灯L2；(2)共用一个电池组
13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．
15、根据实物图，画出相应的电路图．
16、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出相应的电路图。
17、将图中的电路元件按电路图连接成实物图． (要求导线不交叉)
18、请把图中的电路元件连成电路图。要求：S1只控制L1，S2控制干路。
19、学习“电路连接的基本方式”后，某同学观察到教室里有六盏灯照明，有三个开关，每个开关都是同时控制两盏灯，于是他猜想教室的照明电路的示意图如图所示，你认为他的猜想合理吗？简述理由并请你也设计一个符合实际的电路图。
20、小明准备用一个电池组、一只电动机、一只电铃及两个开关设计一个电路，开关S1、S2都闭合后，电动机转、电铃响；只闭合S1，电动机转、电铃不响；只闭合S2，电动机不转、电铃不响。请你按上述要求画出设计的电路图并连接实物图。
21、现有小灯泡L1和L2，开关S1和S2，电源和导线若干，请设计一个电路图同时满足下列要求。
（1）当S1断开时，L1和L2都不亮。
（2）当S1闭合，S2断开时，L1、L2都亮。
（3）当S1、S2都闭合时，L1亮、L2不亮。
22、根据电路图连接实物图：
23、按图所示的实物图画电路图：
L2
L1
S2
S1
S
S2
S1
L2
L1
