电流和电路
一、单选题

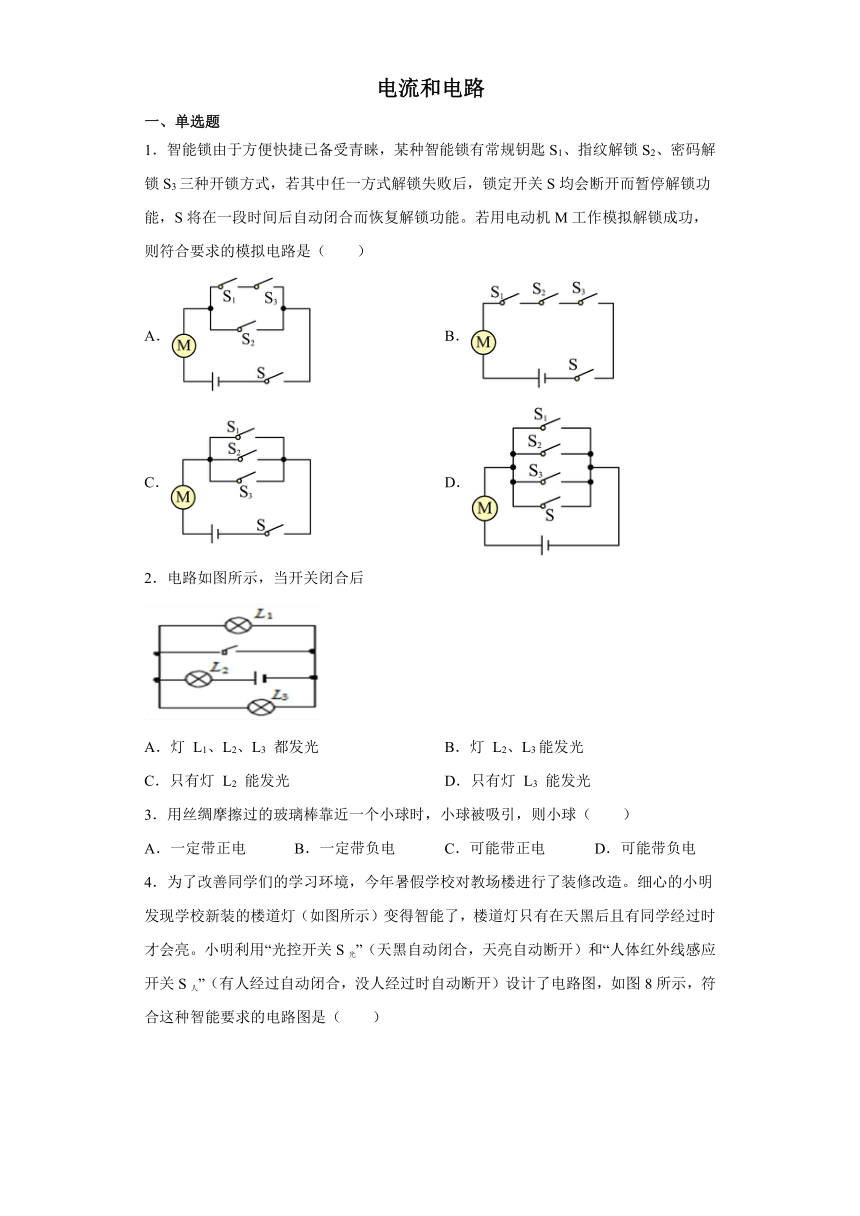

1．智能锁由于方便快捷已备受青睐，某种智能锁有常规钥匙S1、指纹解锁S2、密码解锁S3三种开锁方式，若其中任一方式解锁失败后，锁定开关S均会断开而暂停解锁功能，S将在一段时间后自动闭合而恢复解锁功能。若用电动机M工作模拟解锁成功，则符合要求的模拟电路是（　　）
A． B．
C． D．
2．电路如图所示，当开关闭合后
A．灯 L1、L2、L3 都发光 B．灯 L2、L3能发光
C．只有灯 L2 能发光 D．只有灯 L3 能发光
3．用丝绸摩擦过的玻璃棒靠近一个小球时，小球被吸引，则小球（　　）
A．一定带正电 B．一定带负电 C．可能带正电 D．可能带负电

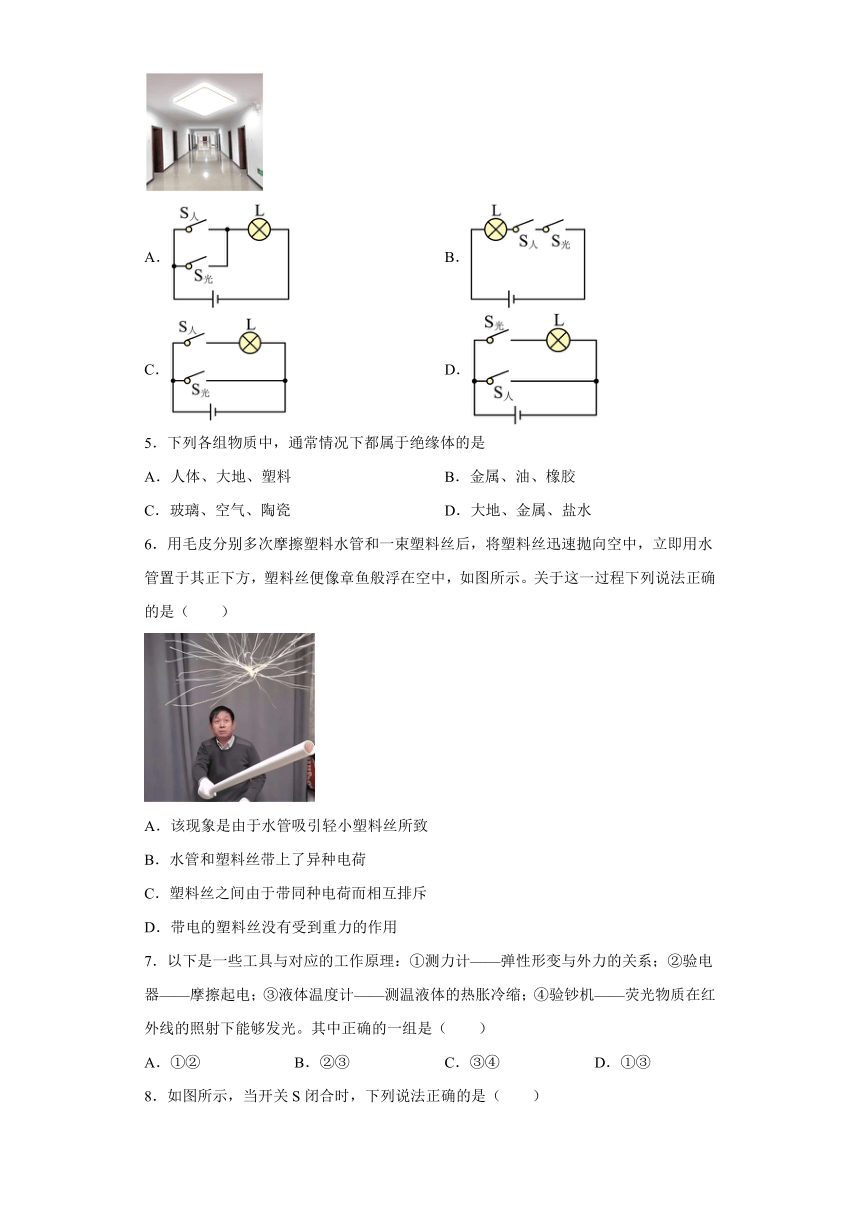

4．为了改善同学们的学习环境，今年暑假学校对教场楼进行了装修改造。细心的小明发现学校新装的楼道灯（如图所示）变得智能了，楼道灯只有在天黑后且有同学经过时才会亮。小明利用“光控开关S光”（天黑自动闭合，天亮自动断开）和“人体红外线感应开关S人”（有人经过自动闭合，没人经过时自动断开）设计了电路图，如图8所示，符合这种智能要求的电路图是（　　）
A． B．
C． D．
5．下列各组物质中，通常情况下都属于绝缘体的是
A．人体、大地、塑料 B．金属、油、橡胶
C．玻璃、空气、陶瓷 D．大地、金属、盐水
6．用毛皮分别多次摩擦塑料水管和一束塑料丝后，将塑料丝迅速抛向空中，立即用水管置于其正下方，塑料丝便像章鱼般浮在空中，如图所示。关于这一过程下列说法正确的是（　　）
A．该现象是由于水管吸引轻小塑料丝所致
B．水管和塑料丝带上了异种电荷
C．塑料丝之间由于带同种电荷而相互排斥
D．带电的塑料丝没有受到重力的作用
7．以下是一些工具与对应的工作原理：①测力计——弹性形变与外力的关系；②验电器——摩擦起电；③液体温度计——测温液体的热胀冷缩；④验钞机——荧光物质在红外线的照射下能够发光。其中正确的一组是（　　）
A．①② B．②③ C．③④ D．①③

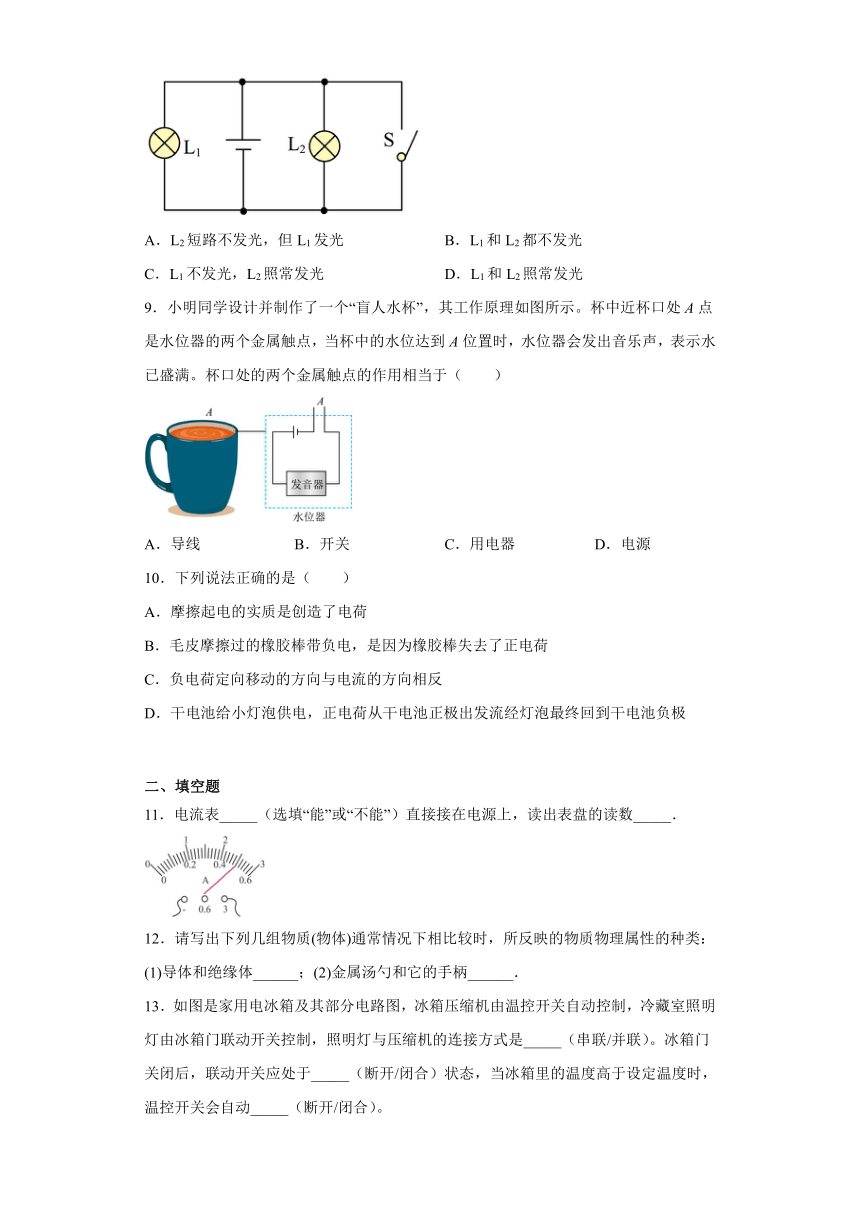

8．如图所示，当开关S闭合时，下列说法正确的是（　　）
A．L2短路不发光，但L1发光 B．L1和L2都不发光
C．L1不发光，L2照常发光 D．L1和L2照常发光
9．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（　　）
A．导线 B．开关 C．用电器 D．电源
10．下列说法正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．毛皮摩擦过的橡胶棒带负电，是因为橡胶棒失去了正电荷
C．负电荷定向移动的方向与电流的方向相反
D．干电池给小灯泡供电，正电荷从干电池正极出发流经灯泡最终回到干电池负极
二、填空题
11．电流表_____（选填“能”或“不能”）直接接在电源上，读出表盘的读数_____．
12．请写出下列几组物质(物体)通常情况下相比较时，所反映的物质物理属性的种类：
(1)导体和绝缘体______；(2)金属汤勺和它的手柄______．
13．如图是家用电冰箱及其部分电路图，冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，照明灯与压缩机的连接方式是_____（串联/并联）。冰箱门关闭后，联动开关应处于_____（断开/闭合）状态，当冰箱里的温度高于设定温度时，温控开关会自动_____（断开/闭合）。
14．如图是某取暖器的简化工作电路图，图中元件M是装有扇叶的电动机，元件R通电时会产生热量，则闭合开关________时可以送冷风．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，则跌倒开关S应安装在如图中的_______处（选填“a”、“b”“c”或“d”）．
15．如图所示的电路中，开关S闭合后，通过灯L2的电流I2为0.18A，电流表A的示数I与电流表A1的示数I1之比为3：2．求电流I1=______A，I=______A．
三、实验题
16．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到 A、 B、 C三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．
方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）
（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是________，理由是________．
（2）电流表由某处改接到另一处进行电流的测量，此过程中需拆接电路，此时开关应________，如不能确定所测电流的大小，选用量程的规范操作是________．
A处的电流IA B处的电流IB C处的电流IC
第一次测量 0.10 0.12 0.22
第二次测量 0.20 0.24 0.44
第三次测量 0.25 0.30 0.55
（3）该同学表格设计中存在的不足之处是：________；图乙中的实验现象说明________．
（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法________（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于________．
17．小红同学在探究并联电路的电流关系时，连接的实验电路如图所示．
（）请你说明在开关闭合后观察到的现象_____．
（）请你改动图中一根导线的连接位置，闭合开关后，使两灯都发光，且电流表都有正常示数．（在需要改动的导线上画“×”，并画出改动后的连线）
( )
（）电路改动后小红同学根据多次实验中电流表和的示数可以得到的实验结论是_____
（）小叶同学帮助小红同学在电路中又添加了一块电流表，他们利用再次改动后的电路进行实验，得到的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路电流相等．你认为他们的实验需要改进之处是_____．
四、计算题
18．如图甲所示为某电路的一部分，A1、A2两电流表指针所指位置均处于乙表盘所示，请判定AO导线中的电流大小及方向的各种可能（写出必要的公式及分析过程）．
19．阅读短文，回答问题：
热动式断路器
当电路发生短路或过载时，电路中电流就会超过额定电流，可能会引起安全事故．为防止这类事故的发生，电路中通常装有熔断器、空气开关等保护装置．当发生事故时，保护装置会自动切断电路．
热动式断路器是最简单的一种断路器．热动式断路器构造如图1所示，向右推动复位手柄，脱扣器将手柄锁定在合闸位置，若电路中电流小于或等于额定电流，则断路器不会动作．当电路过载时，通过断路器的电流就会超过额定电流，此时双金属片发热并向右弯曲（如图1中虚线所示），带动脱扣器工作，于是复位手柄在弹簧拉力作用下跳向断开位置，触点分开，从而断开电源．
热动式断路器适用于过载保护，一旦线路中的电流超过额定电流，断路器需经过一段时间后动作，图2为某型号的断路器在室温为20℃时的动作时间与流经电流的关系图象．
（1）热动式断路器应 （串联/并联）在电路中；热动式断路器中的复位手柄属于 （省力/费力/等臂）杠杆；
（2）关于热动式断路器下列说法正确的是
A．属于电路中的用电器
B．双金属片中电流大于出线电流
C．正常工作时电流入线与电流出线间电压是220V
D．脱扣器将手柄锁定在合闸位置时弹簧的弹性势能最大
（3）双金属片是由铜片和铁片组成，受热时铜片膨胀得比铁片大．在图3中，铜片和铁片的位置符合要求的双金属片是 ．
试卷第1页，共3页
参考答案：
1．C
2．C
3．D
4．B
5．C
6．C
7．D
8．B
9．B
10．C
11． 不能 2.5A
12． 导电性 导热性
13． 并联 断开 闭合
14． S1 a
15． 0.36 0.54
16． 错误的 如果拆下的导线是接在并联的干路上的，则两灯也会同时熄灭 断开 先试用大量程，如所测电流在小量程范围内，则改用小量程 电流值缺少单位 电流表正、负接线柱的线接反 一 各支路电流之和
17． L1不发光，L2发光；A1无示数，A2有示数 干路上的电流大于支路上的电流 换用不同规格的灯泡进行实验
18．当电流方向从A流到O时，电流大小为；当电流方向从O流到A时，电流大小为
19．（1）串；省力；（2）D；（3）B
