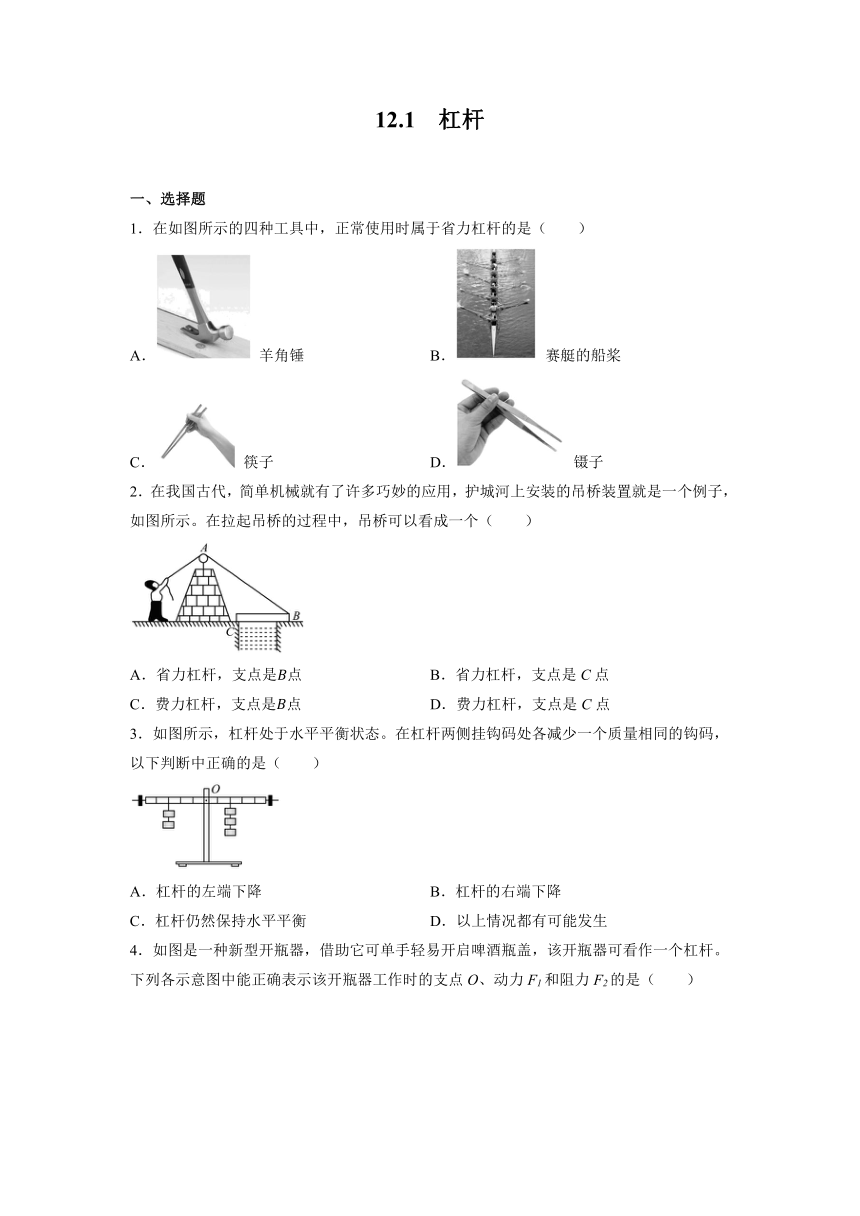

12.1 杠杆
一、选择题
1．在如图所示的四种工具中，正常使用时属于省力杠杆的是（ ）
A． 羊角锤 B． 赛艇的船桨
C． 筷子 D． 镊子
2．在我国古代，简单机械就有了许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如图所示。在拉起吊桥的过程中，吊桥可以看成一个（ ）
A．省力杠杆，支点是点 B．省力杠杆，支点是C点
C．费力杠杆，支点是点 D．费力杠杆，支点是C点
3．如图所示，杠杆处于水平平衡状态。在杠杆两侧挂钩码处各减少一个质量相同的钩码，以下判断中正确的是（ ）
A．杠杆的左端下降 B．杠杆的右端下降
C．杠杆仍然保持水平平衡 D．以上情况都有可能发生

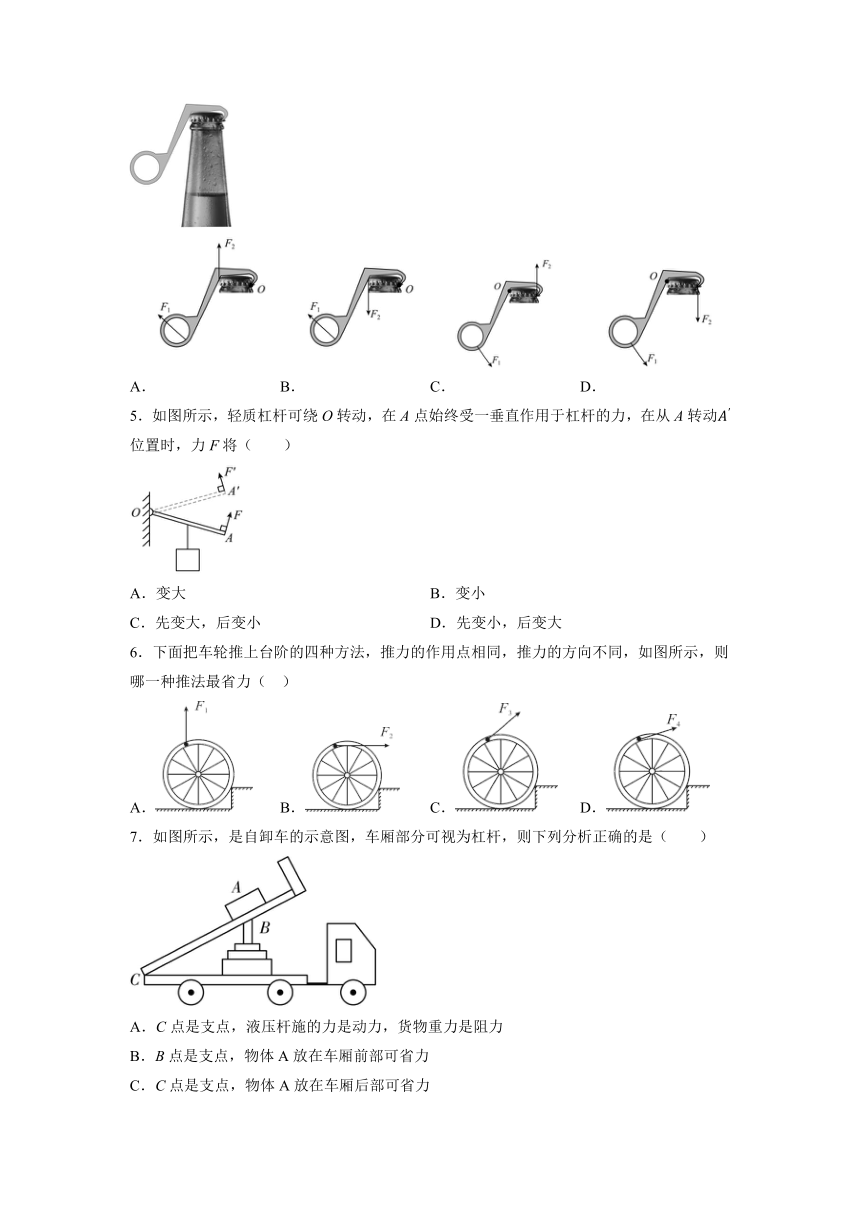

4．如图是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。下列各示意图中能正确表示该开瓶器工作时的支点O、动力F1和阻力F2的是（ ）
A． B． C． D．
5．如图所示，轻质杠杆可绕O转动，在A点始终受一垂直作用于杠杆的力，在从A转动位置时，力F将（ ）
A．变大 B．变小
C．先变大，后变小 D．先变小，后变大
6．下面把车轮推上台阶的四种方法，推力的作用点相同，推力的方向不同，如图所示，则哪一种推法最省力（ ）
A． B． C． D．
7．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是（ ）
A．C点是支点，液压杆施的力是动力，货物重力是阻力
B．B点是支点，物体A放在车厢前部可省力
C．C点是支点，物体A放在车厢后部可省力
D．B点是支点，物体A放在车厢前部要费力

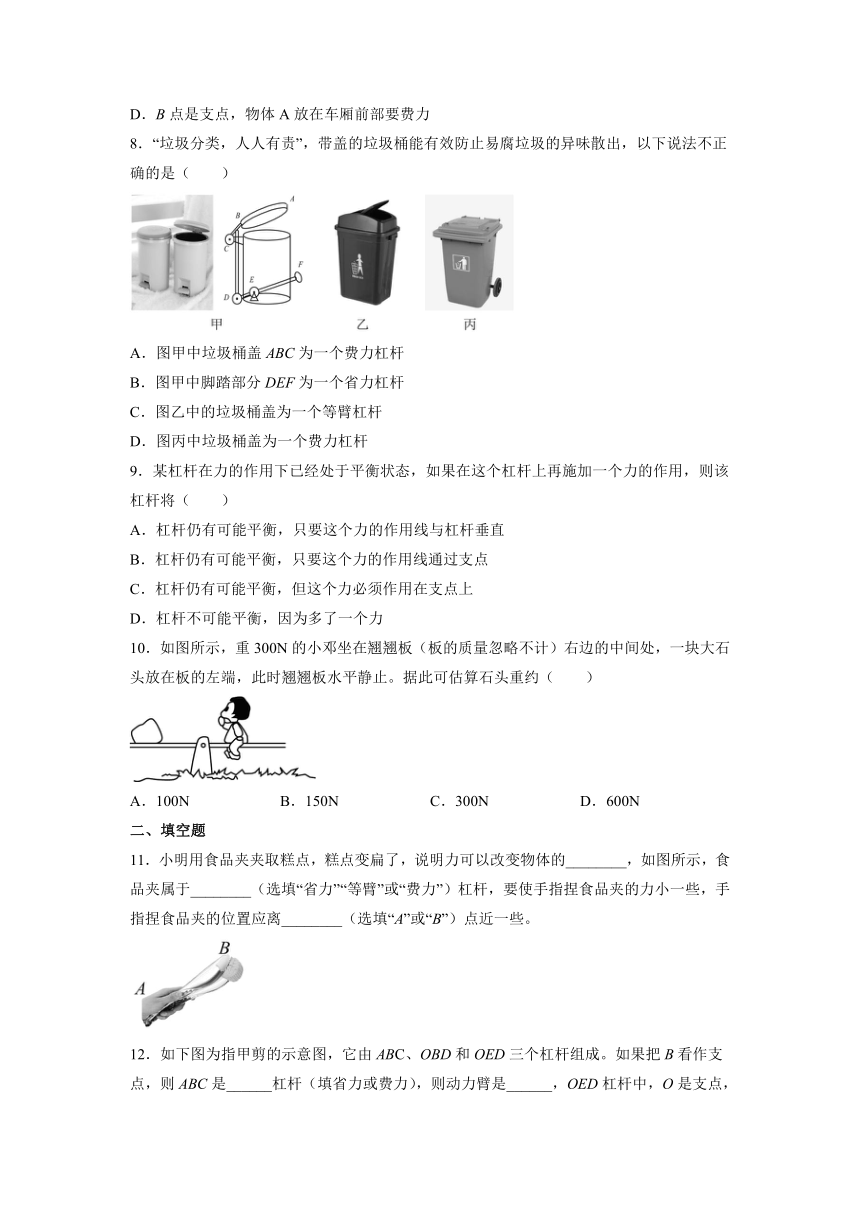

8．“垃圾分类，人人有责”，带盖的垃圾桶能有效防止易腐垃圾的异味散出，以下说法不正确的是（ ）
A．图甲中垃圾桶盖ABC为一个费力杠杆
B．图甲中脚踏部分DEF为一个省力杠杆
C．图乙中的垃圾桶盖为一个等臂杠杆
D．图丙中垃圾桶盖为一个费力杠杆
9．某杠杆在力的作用下已经处于平衡状态，如果在这个杠杆上再施加一个力的作用，则该杠杆将（ ）
A．杠杆仍有可能平衡，只要这个力的作用线与杠杆垂直
B．杠杆仍有可能平衡，只要这个力的作用线通过支点
C．杠杆仍有可能平衡，但这个力必须作用在支点上
D．杠杆不可能平衡，因为多了一个力
10．如图所示，重300N的小邓坐在翘翘板（板的质量忽略不计）右边的中间处，一块大石头放在板的左端，此时翘翘板水平静止。据此可估算石头重约（ ）
A．100N B．150N C．300N D．600N
二、填空题
11．小明用食品夹夹取糕点，糕点变扁了，说明力可以改变物体的________，如图所示，食品夹属于________（选填“省力”“等臂”或“费力”）杠杆，要使手指捏食品夹的力小一些，手指捏食品夹的位置应离________（选填“A”或“B”）点近一些。
12．如下图为指甲剪的示意图，它由ABC、OBD和OED三个杠杆组成。如果把B看作支点，则ABC是______杠杆（填省力或费力），则动力臂是______，OED杠杆中，O是支点，阻力臂是______。
13．用羊角锤子拔模板上的钉子时（如图所示），把羊角锤子看成杠杆，则支点位置是图 中__________点（选填A、B或C）；手对锤柄施加的拉力叫做动力，则__________对锤子施加的力叫做阻力；它的动力臂__________阻力臂（选填大于、等于或小于），因此使用这一工具的好处是可以__________。
14．如图所示是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把 ______点看作支点，此时夹子可近似看作 ______杠杆（选填“省力”、“费力”或“等臂”）。用它来夹纸张，纸的页数越多，越不容易脱落。是由于 ______越大，纸与纸之间摩擦力就越大。
15．杠杆的平衡状态是指杠杆处于________状态或________状态，如图是一个_______杠杆（选填“省力”、“费力”或“等臂”），该杠杆的阻力臂为动力臂3倍，若受到的阻力为20牛，则当动力为_________牛时，杠杆处于平衡状态。
16．旅客常使用的拉杆行李箱是 ___________（选填“省力”、“费力”或“等臂”）杠杆；如图所示，行李箱下方安装了轮子，目的是 ___________（选填“增大”“减小”）摩擦；已知OA=1m，OB=0.2m，行李箱重150N，使行李箱在图示位置静止时，施加在端点A的最小作用力F=___________N。
三、作图题
17．如图甲是8人赛艇的情景。图乙中F2为水对船桨的作用力，O为支点，请在乙图中画出F2对应的力臂l2，以及运动员对桨A点施加的最小力F1和对应的力臂l1.
18．如图甲为我国古代的一种攻城武器——投石机，图乙为其简化图它在发射石弹前需要借助人的外力将A端拉下并放好石弹，发射时只需撤掉A端人的外力就可以将石弹发射出去。请你在图乙中画出发射的下拉A端时人施加在A端的最小为F。
四、实验题
19．如图所示，是“探究杠杆的平衡条件”的实验装置。
（1）实验前，杠杆静止时如图甲所示，杠杆处于_________（选填“平衡”或“非平衡”）状态。若要将其调整到水平位置平衡，应将两端的平衡螺母向_________（选填“左”或“右”）调节；
（2）杠杆水平平衡后，在左侧A点挂两个钩码，每个钩码重1N，在右端B点竖直向下拉着弹簧测力计，使杠杆在水平位置平衡，如图乙所示，此时弹簧测力计的示数F＝__________N；
（3）当弹簧测力计处于图中的虚线（斜拉）位置时，若使杠杆在水平位置平衡且弹簧测力计的示数仍等于F，应将钩码向_________（选填“左”或“右”）移动适当的距离。
（4）实验中多次改变力和力臂的大小主要是为了_________（只有一个正确答案，选填答案序号）。
①减小摩擦
②多次测量取平均值减小误差
③使每组数据更准确
④获取多组实验数据归纳出物理规律
五、计算题
20．如图甲是《天工开物》中记载的三千多年前在井上汲水的桔棒，其示意图如图乙。轻质杠杆的支点O距左端l1=0.5m，距右端l2=0.2m。在杠杆左端悬挂重力为20N的物体A，右端挂边长为0.1m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20N。（g取10N/kg）求：
（1）此时杠杆右端所受拉力大小为多少N
（2）若该处为松软的泥地，能承受的最大压强为4×103 Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少N
参考答案
1．A
2．B
3．B
4．D
5．C
6．C
7．C
8．D
9．B
10．B
11．形状 费力 B
12．省力 AB OD
13．A 钉子 大于 省力，且可以改变用力方向
14．B 等臂 压力
15．静止 匀速转动 费力 60
16．省力 减小 30
17．
18．
19．平衡 右 3 右 ④
20．（1）50N；（2）12N
