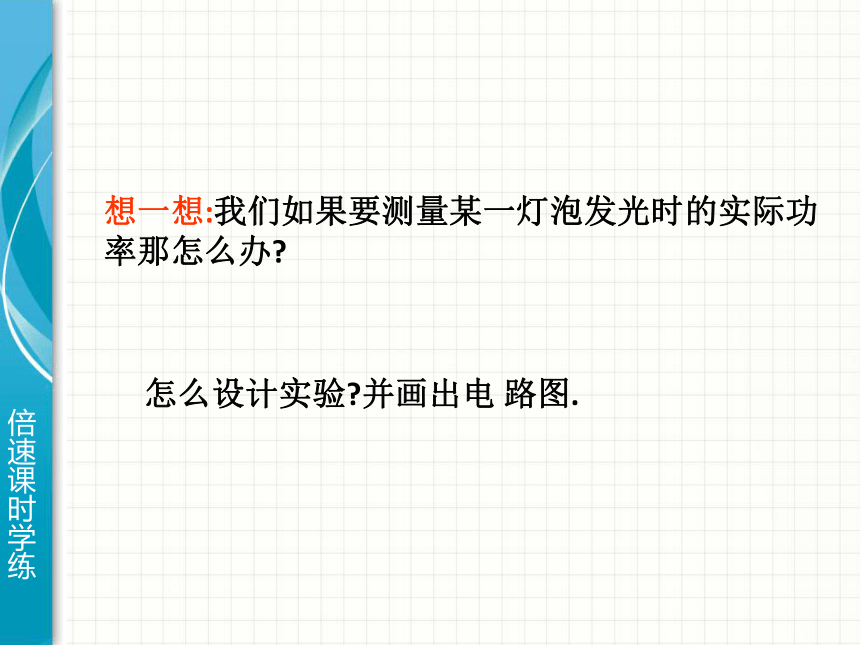

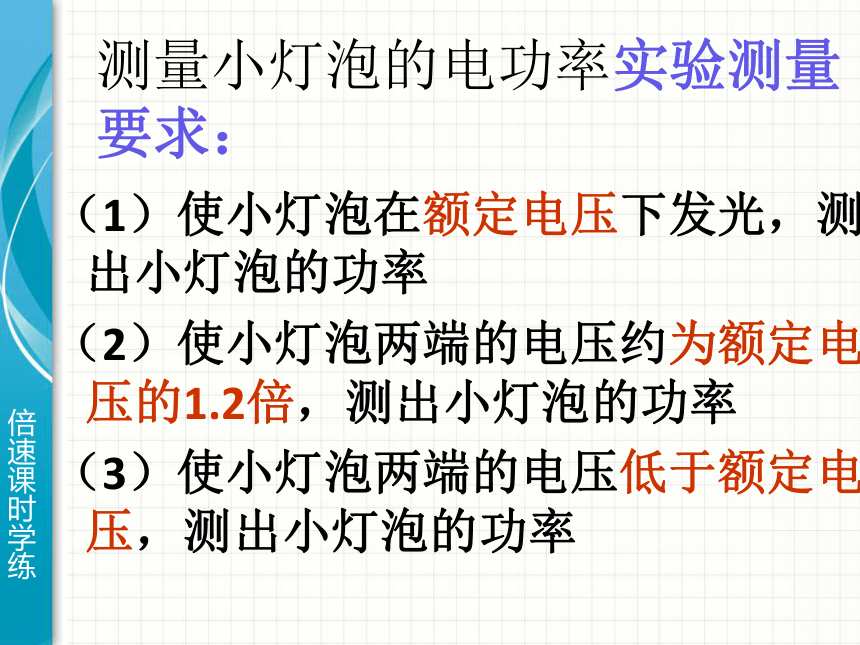

课件33张PPT。想一想:我们如果要测量某一灯泡发光时的实际功率那怎么办? 怎么设计实验?并画出电 路图.测量小灯泡的电功率实验测量要求:(1)使小灯泡在额定电压下发光,测出小灯泡的功率
(2)使小灯泡两端的电压约为额定电压的1.2倍,测出小灯泡的功率

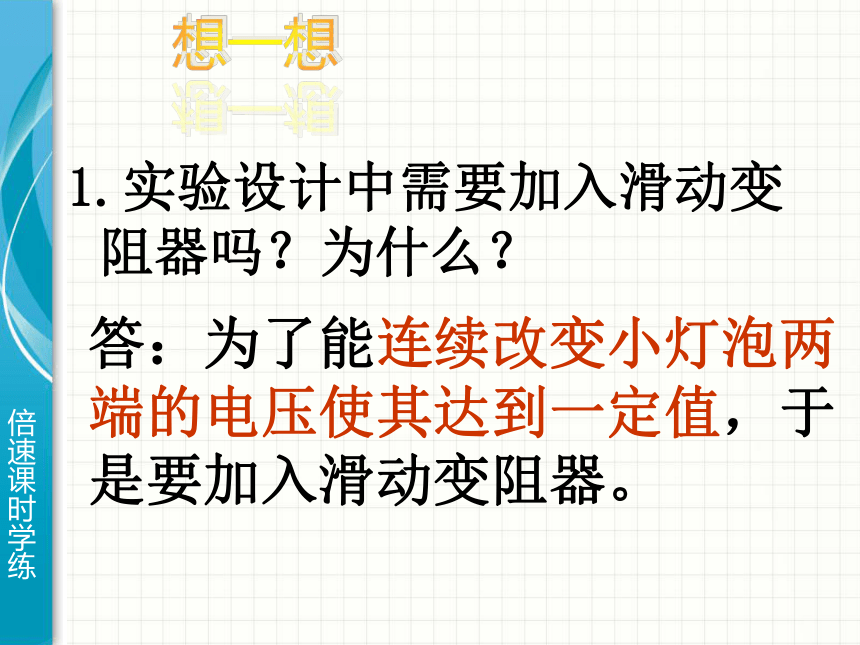

(3)使小灯泡两端的电压低于额定电压,测出小灯泡的功率 1.实验设计中需要加入滑动变阻器吗?为什么?

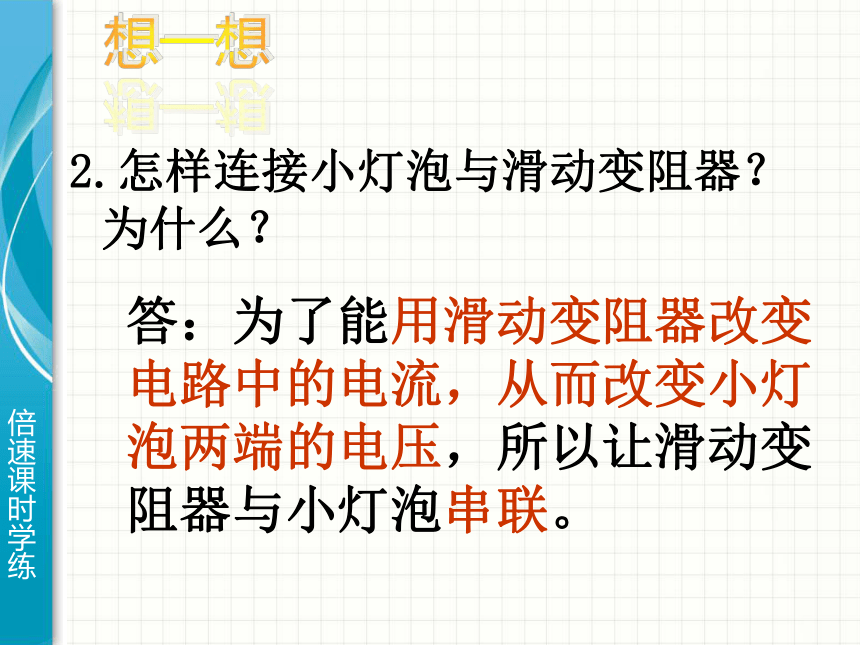

答:为了能连续改变小灯泡两 端的电压使其达到一定值,于是要加入滑动变阻器。 2.怎样连接小灯泡与滑动变阻器?为什么?答:为了能用滑动变阻器改变电路中的电流,从而改变小灯泡两端的电压,所以让滑动变阻器与小灯泡串联。

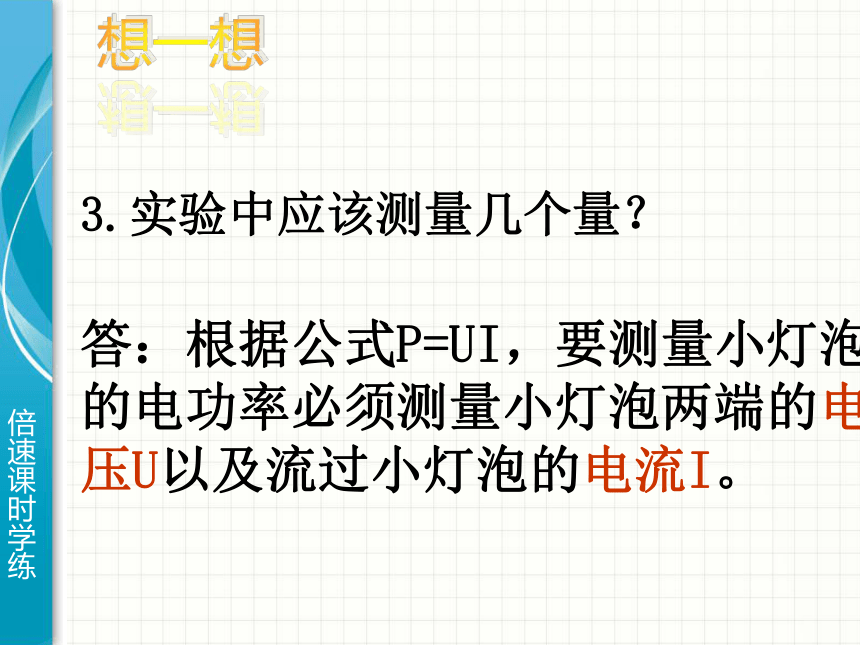

3.实验中应该测量几个量?

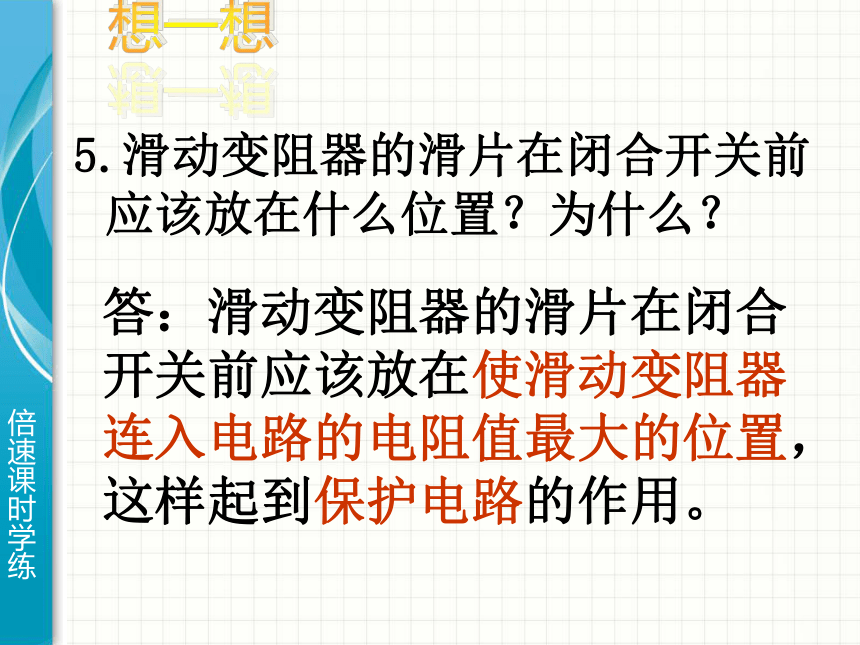

答:根据公式P=UI,要测量小灯泡的电功率必须测量小灯泡两端的电压U以及流过小灯泡的电流I。5.滑动变阻器的滑片在闭合开关前应该放在什么位置?为什么?答:滑动变阻器的滑片在闭合开关前应该放在使滑动变阻器连入电路的电阻值最大的位置,这样起到保护电路的作用。

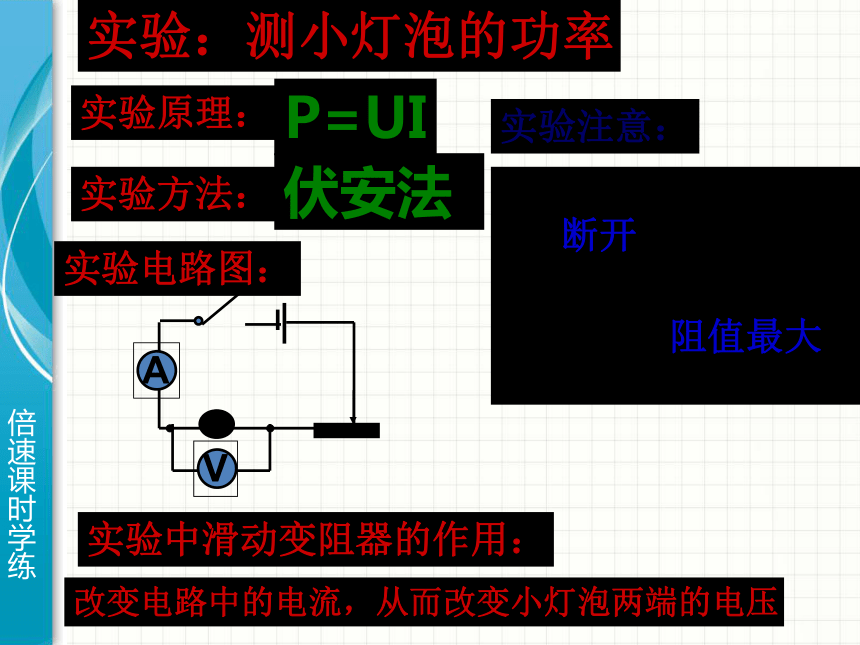

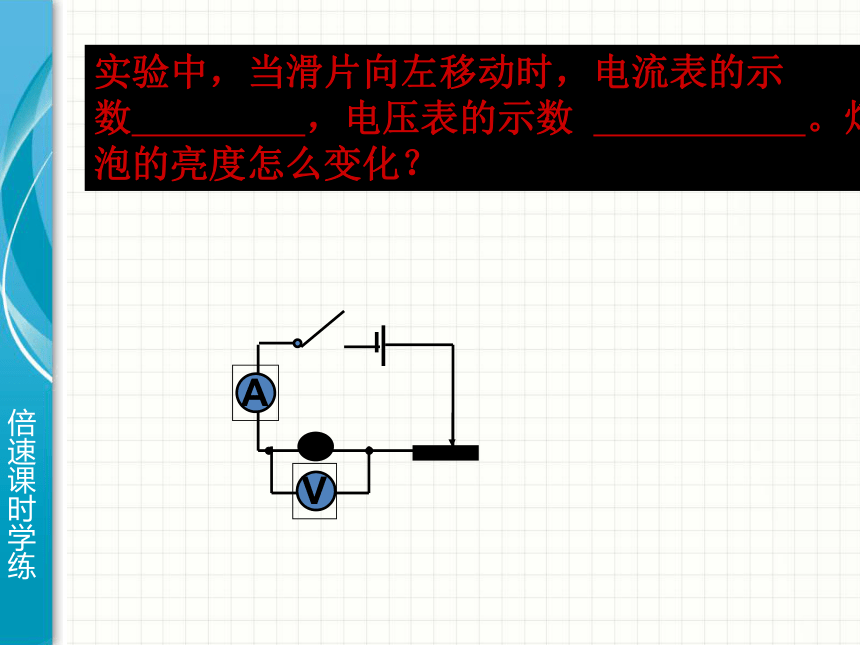

实验:测小灯泡的功率实验原理:P=UI实验方法:伏安法实验电路图:实验注意:连接电路时,开关应 ,在闭合开关前,滑动变阻器的滑片应处于 位置。断开阻值最大实验中滑动变阻器的作用:改变电路中的电流,从而改变小灯泡两端的电压实验中,当滑片向左移动时,电流表的示数 ,电压表的示数 。灯泡的亮度怎么变化?练习:

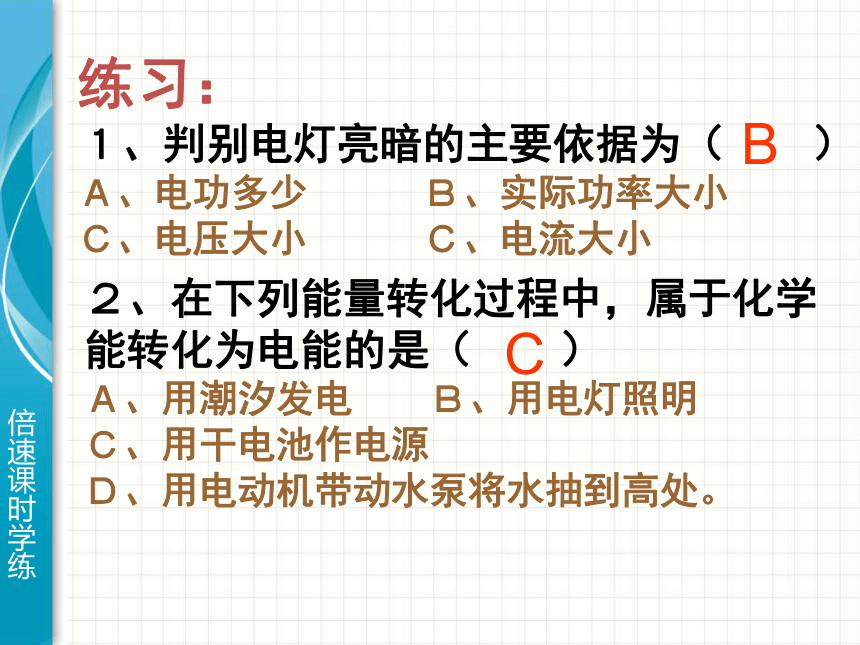

1、判别电灯亮暗的主要依据为(  )
A、电功多少   B、实际功率大小
C、电压大小   C、电流大小2、在下列能量转化过程中,属于化学能转化为电能的是(  )
A、用潮汐发电  B、用电灯照明
C、用干电池作电源

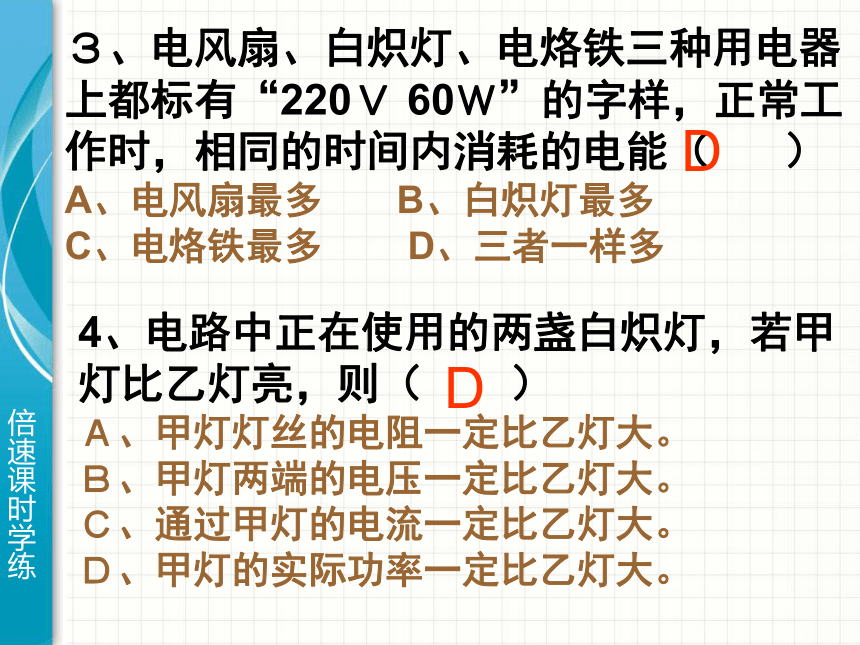

D、用电动机带动水泵将水抽到高处。BC3、电风扇、白炽灯、电烙铁三种用电器上都标有“220V 60W”的字样,正常工作时,相同的时间内消耗的电能( )
A、电风扇最多 B、白炽灯最多
C、电烙铁最多 D、三者一样多4、电路中正在使用的两盏白炽灯,若甲灯比乙灯亮,则(  )
A、甲灯灯丝的电阻一定比乙灯大。
B、甲灯两端的电压一定比乙灯大。
C、通过甲灯的电流一定比乙灯大。

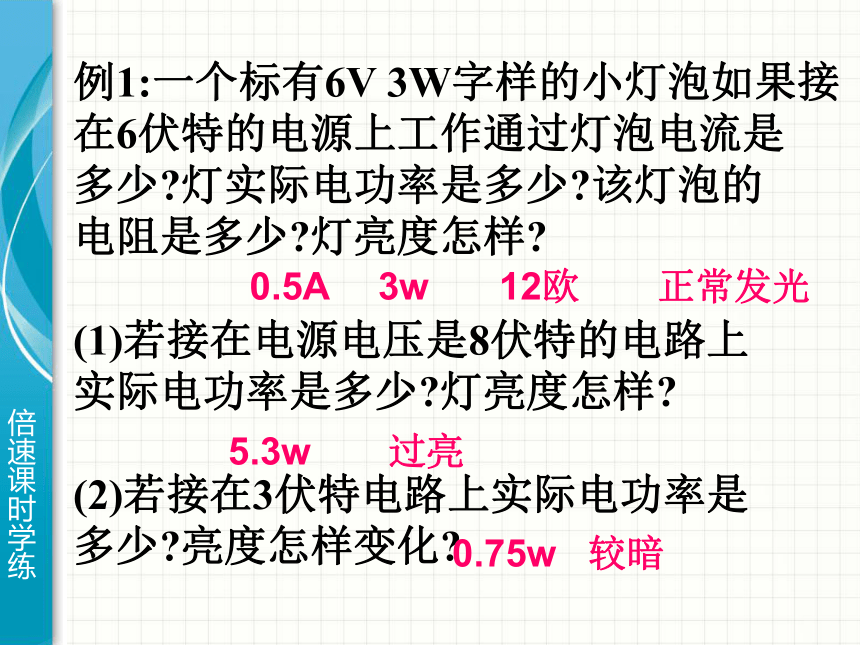

D、甲灯的实际功率一定比乙灯大。DD例1:一个标有6V 3W字样的小灯泡如果接在6伏特的电源上工作通过灯泡电流是
多少?灯实际电功率是多少?该灯泡的
电阻是多少?灯亮度怎样?
(1)若接在电源电压是8伏特的电路上
实际电功率是多少?灯亮度怎样?
(2)若接在3伏特电路上实际电功率是
多少?亮度怎样变化?0.5A  3w  12欧  正常发光5.3w  过亮0.75w 较暗2、将标有6V 6W 的L1与标有6V 3W的L2串联在9V的电路上,哪灯更亮些?
L1消耗的实际电功率是多少?
L1与L2两端的电压之比是多少?
通电1分钟L1有多少电能消耗?L21.5W1:290J若并联接在6V的电路中?3、如图是一台电冰箱的铭牌。其中“耗电量0.50(kW.h)/24h”这个参数的含义是,该冰箱正常使用24h消耗的电能为_________。如果按照额定功率70W和工作24h计算,则消耗的电能是__________kW.h,这个计算结果与冰箱铭牌上提供的相关参数差异较大,是由于冰箱具有_________工作的特点而造成的。0.50kW.h 1.68 不连续 4、小明家的电能表上标有600r/kW.h的字样,这表示每消耗1kw.h的电能 ,电能表的转盘转600转。如果他家只有一件用电器正在工作,该转盘在6min内转了60转。这个用电器在这段时间内消耗的电能是_________    ,这个用电器的功率是___________,这个用电器可能是 (填一件家用电器的名称)。0.1kW.h 1000W练习:
1、标有“36伏 25瓦”,“110伏 25瓦”,“220伏 25瓦”字样的三个灯泡,若在各自额定电压下工作,则( )
A、“220伏 25瓦”的灯泡最亮
B、“110伏 25瓦”的灯泡最亮
C、“36伏 25瓦”的灯泡最亮
D、一样亮D2、“220V 100W”和“220V 40W”的两盏灯串联在220V的电路上,则( )
A、两灯的额定功率变小。
B、两灯都正常发光。
C、两灯都不能正常发光,但“220V 100W”的灯较亮。
D、两灯都不能正常发光,但“220V 40W”的灯较亮。D3、两根阻值分别为R1=60Ω和R2=90Ω的电热丝,将它们串联后接在家庭电路上,经过25min产生热量Q。如果将这两根电热丝改为并联,仍接在家庭电路上,两电热丝并联后的总电阻= Ω,
经过 min可产生同样的热量Q。4、一个家用电能表的盘面上标有“3000R/kWh”字样,它表示 ;
若用这个电能表测某用电器的功率时,转盘在3min内转了15转,则电流所做的功是 kWh= J,这个用电器的功率是 W。5、下表所示为国产某型全自动洗衣机说明书所列的主要数据,由此表可知: (1)这台洗衣机在额定电压下洗衣、脱水时,通过洗衣机的电流是 A;
(2)如洗衣、脱水的时间为30min,这台洗衣机耗电 kWh。例1:一个标有“220V 100W”的灯泡,在正常发光时,由此你可以求出哪些已经学过的量?若通电5分钟,消耗的电能是多少?484欧 0.45安3×104焦例2、一电饭锅上标有“220V 700W”字样,问:它正常工作时,电热丝电阻多大?正常工作20分钟电流做功多少焦耳?69.14欧8.4×105焦练习1:现有两个灯泡,分别标有“220V 40W”和“36V 40W”字样,它们都在额定电压下正常发光。下列关于两灯的亮度和通过两灯灯丝电流的大小的叙述正确的是 (  )
A、亮度一样,电流大小不同
B、亮度一样,电流大小相同
C、亮度不一样,电流大小不同
D、亮度不一样,电流大小相同A练习2:有“PZ 220-100”、“ PZ 110-100”、“PZ 36-100”的三盏电灯,分别接在110伏电路中。试比较它们持续发光时的亮度 ( ) A、“PZ 220-100”最亮 B、“PZ 110-100”最亮 C、“PZ 36-100最亮 D、三盏灯一样亮 B练习3:有两只分别标有“6V 2W”和“12V 8W”字样的小灯泡L1和L2,如果将它们串联在电路中,使其中一个恰能正常发光,则加在串联电路两端的电压是 ( )
A、6V B、12V
C、18V D、24VB练习4:并联在220V电路上的“220 60W”和“220V 15W ”两盏灯改为串联在220V电路上,结果两盏灯都变暗了,下面说法错误的是 ( ) A、两盏灯中通过的电流相同
B、每盏灯两端的电压均变小了 C、每盏灯的额定功率都变小了
D、每盏灯的实际功率都变小了C练习5:若把两定值电阻R1、R2以某种形式连接起来与电源接通,则R1 的电功率为9瓦;又若把此两电阻换成另一种形式连接后,仍与该电源接通,则R1的电功率为16瓦,且通过R2的电流为4安。那么,电源电压和R1、R2的阻值各是多少?(设电源电压保持不变)U=12伏 R1=9欧 R2=3欧练习6:如右图所示的电路,当开关S断开,滑动变阻器的滑片P位于b端时,电流表的示数为0.2安;当开关S闭合,滑动变阻器的滑片P位于a端时,电流表示数为1安,且小灯泡正常发光。若不计温度对灯丝电阻的影响,电源电压不变且大于8伏,R1=15欧,滑动变阻器R的最大阻值
为20欧,则小灯泡的电
阻为____;小灯泡额定
电压为_____;小灯泡
的额定功率为_______。 ???????? 30欧10伏3.3瓦练习7:由一个电压为U且保持不变的电源、一个开关、一个定值电阻R和一个电流表组成的串联电路,当接通开关后,电流表的读数为1.2安;在电路中再串联一个标有“10V 2W”字样的白炽灯后,灯泡恰能正常发光。设灯丝的电阻不变。求: (1)灯丝的电阻值RL
(2)通电多少时间,灯泡消耗240焦的电能
(3)定值电阻R的值和电源电压U的值。 50欧120秒10欧 12伏例1:一间教室里有16盏60W的日光灯,由于同学们平时注意节约用电,做到人走灯灭,这样平均每天每盏灯少开半小时,那么一个月(以30天)可以节约多少度电?例2:电路中的千瓦时计标有3000R/kwh的
字样,
1)说明这字样的意义?
2)电路中单独接入一电炉时,2分钟内千瓦
时计转盘转50圈,这个电炉的电功率多大?
3)1千瓦时电可供这个电炉正常工作多少小时?例3、两只分别标有“6V12W”与“12V12W”字样的灯泡,在正常发光时, 亮; 灯泡的电阻大,流过 灯泡的电流大,在相同时间内,电流通过两灯泡做的功相比 多。例3、若把“6V12W”的灯泡接入9V的电中,要使它正常发光,需要串联一个多大的电阻?一样12V12W6V12W一样解:答:需要串联一个1.5欧的电阻.2、如图所示,L为一盏标有“6V4W”字样的电灯,R为变阻器,电源电压是12V求:
(1)灯泡的电阻是多少?
(2)当L实际功率为1瓦时,L两端的电压是多大?此时变阻器的阻值应调到多大?U【拓展提高】
