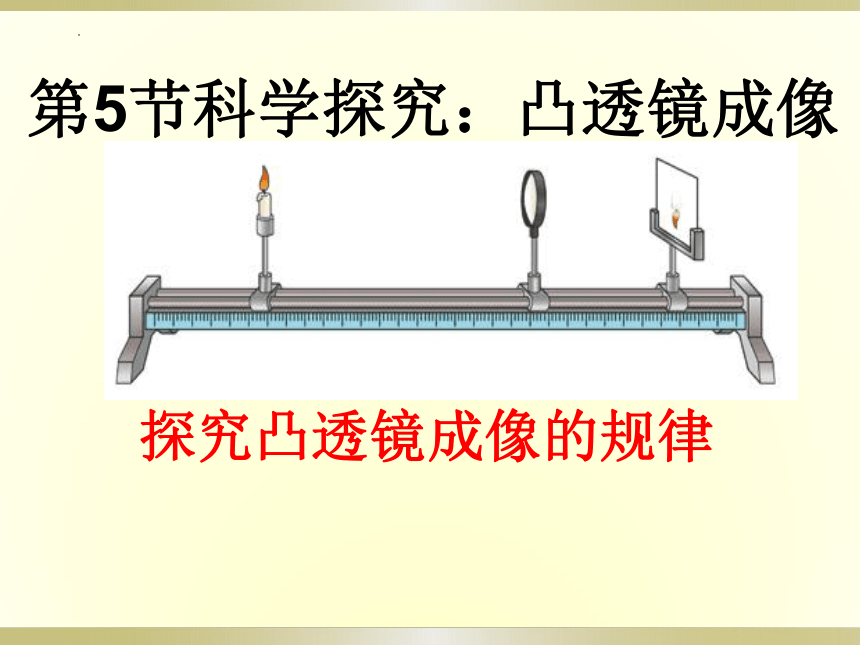

第5节科学探究：凸透镜成像
探究凸透镜成像的规律

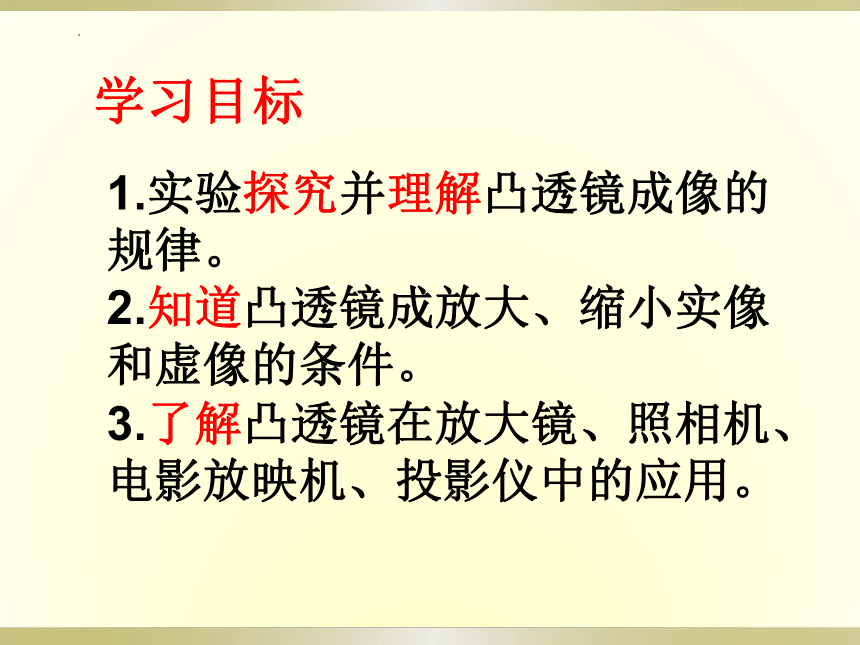

学习目标
1.实验探究并理解凸透镜成像的规律。
2.知道凸透镜成放大、缩小实像和虚像的条件。
3.了解凸透镜在放大镜、照相机、电影放映机、投影仪中的应用。

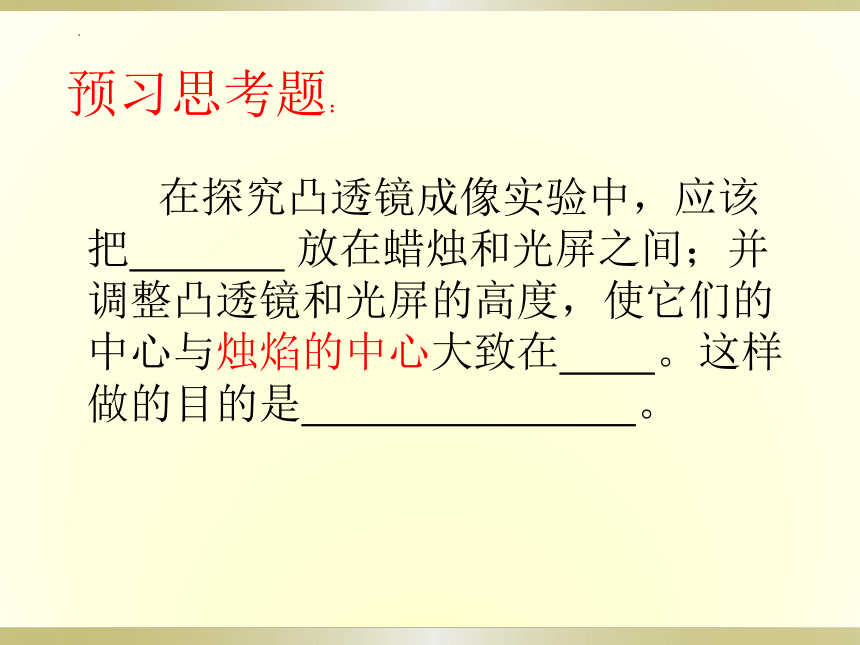

预习思考题：
在探究凸透镜成像实验中，应该把 放在蜡烛和光屏之间；并调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在 。这样做的目的是 。

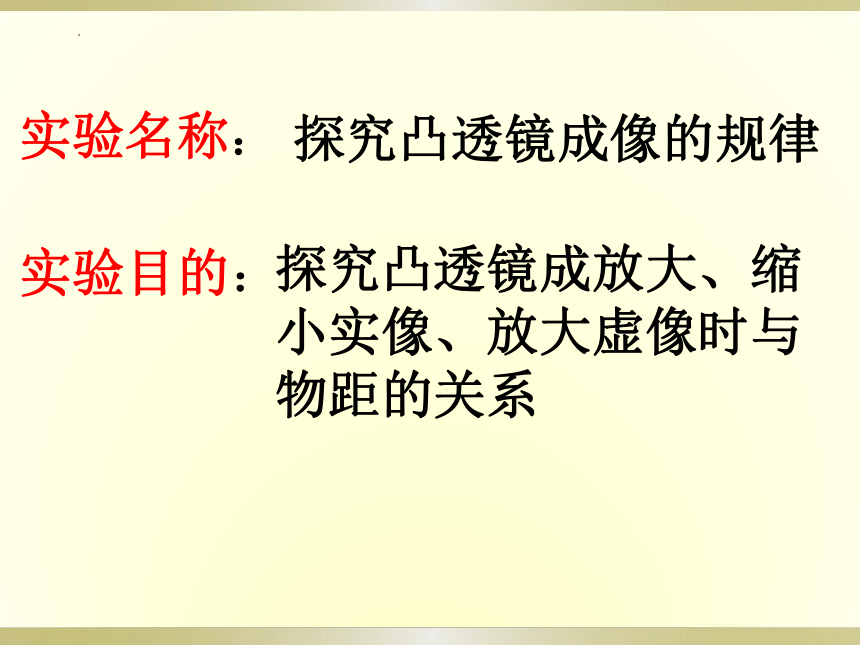

实验名称：
探究凸透镜成像的规律
实验目的：
探究凸透镜成放大、缩小实像、放大虚像时与物距的关系

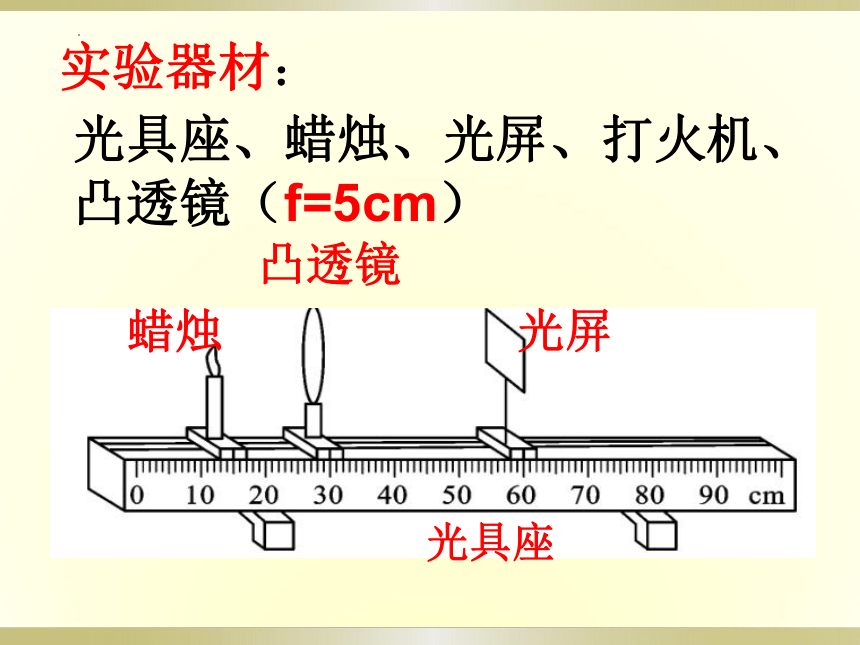

实验器材：
光具座、蜡烛、光屏、打火机、凸透镜（f=5cm）
光具座
光屏
蜡烛
凸透镜

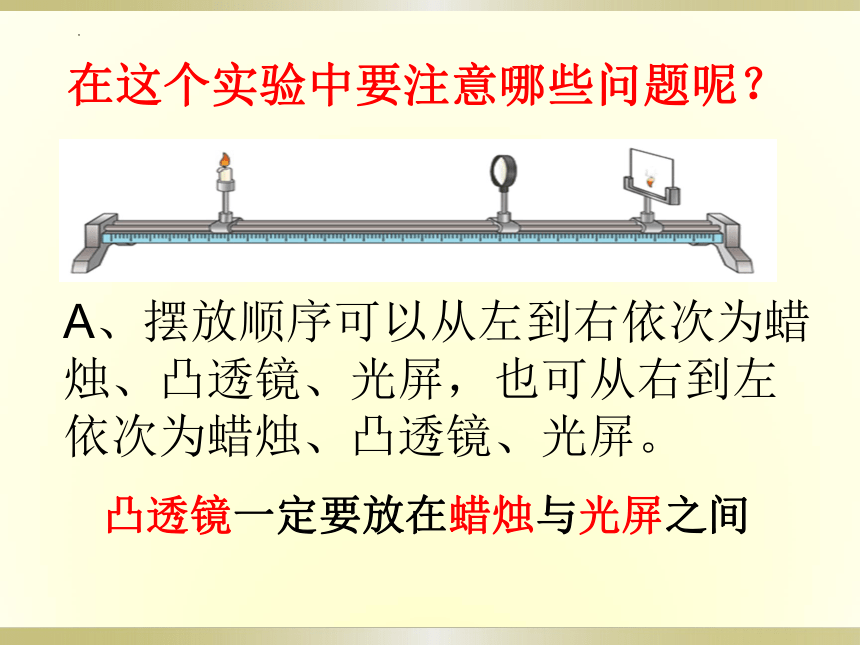

在这个实验中要注意哪些问题呢？
A、摆放顺序可以从左到右依次为蜡烛、凸透镜、光屏，也可从右到左依次为蜡烛、凸透镜、光屏。
凸透镜一定要放在蜡烛与光屏之间

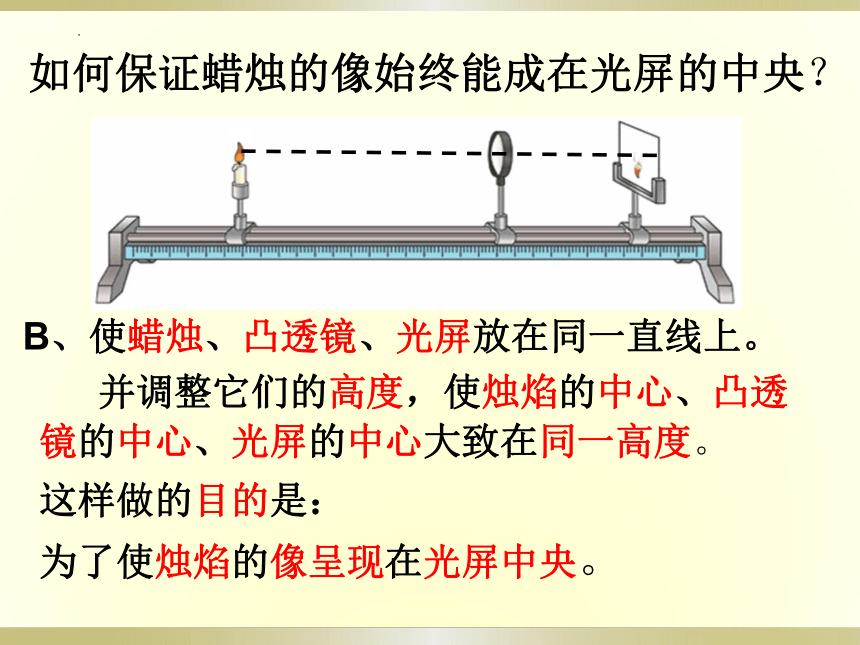

B、使蜡烛、凸透镜、光屏放在同一直线上。
并调整它们的高度，使烛焰的中心、凸透镜的中心、光屏的中心大致在同一高度。
这样做的目的是：
为了使烛焰的像呈现在光屏中央。
如何保证蜡烛的像始终能成在光屏的中央？

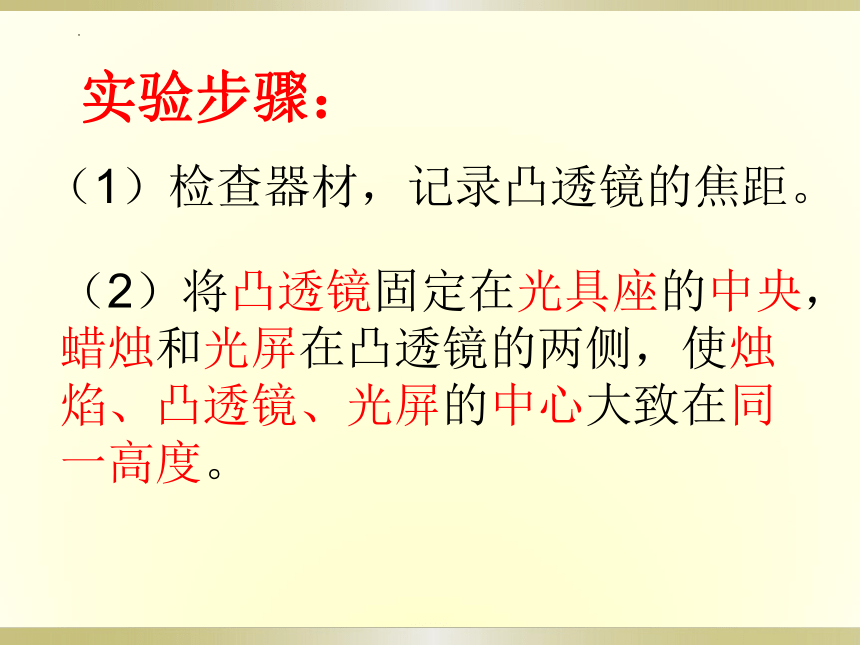

实验步骤：
（1）检查器材，记录凸透镜的焦距。
（2）将凸透镜固定在光具座的中央，蜡烛和光屏在凸透镜的两侧，使烛焰、凸透镜、光屏的中心大致在同一高度。

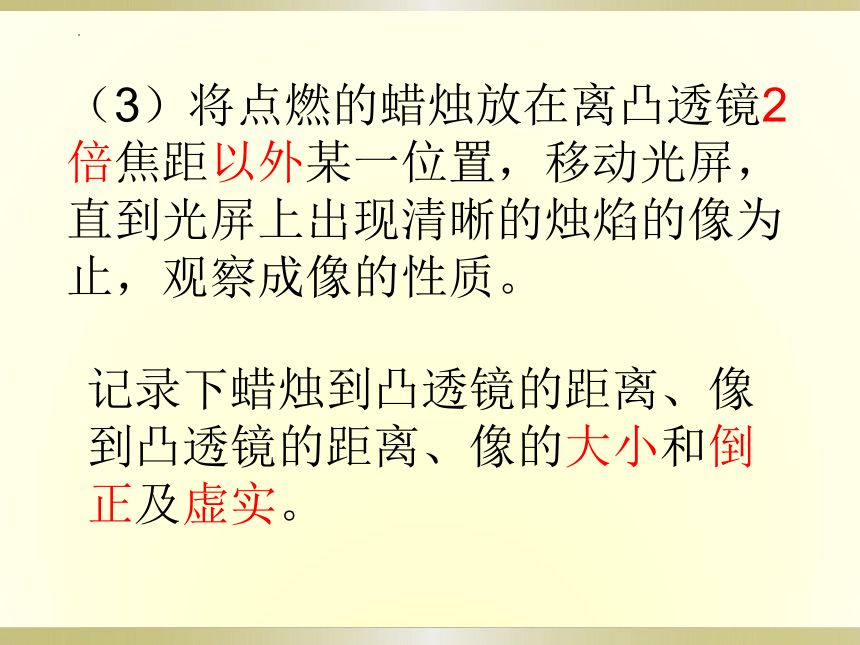

（3）将点燃的蜡烛放在离凸透镜2倍焦距以外某一位置，移动光屏，直到光屏上出现清晰的烛焰的像为止，观察成像的性质。
记录下蜡烛到凸透镜的距离、像到凸透镜的距离、像的大小和倒正及虚实。
（4）将点燃的蜡烛移向凸透镜二倍焦距的位置，移动光屏，直到光屏上出现清晰的烛焰的像为止，观察成像的性质。记录下蜡烛到凸透镜的距离、像到凸透镜的距离、像的大小和倒正及虚实。

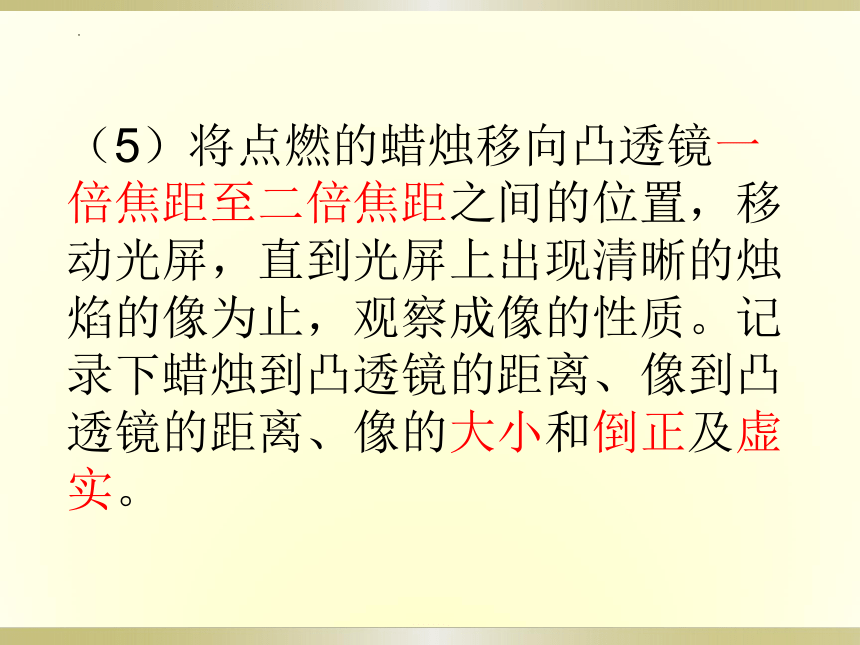

（5）将点燃的蜡烛移向凸透镜一倍焦距至二倍焦距之间的位置，移动光屏，直到光屏上出现清晰的烛焰的像为止，观察成像的性质。记录下蜡烛到凸透镜的距离、像到凸透镜的距离、像的大小和倒正及虚实。

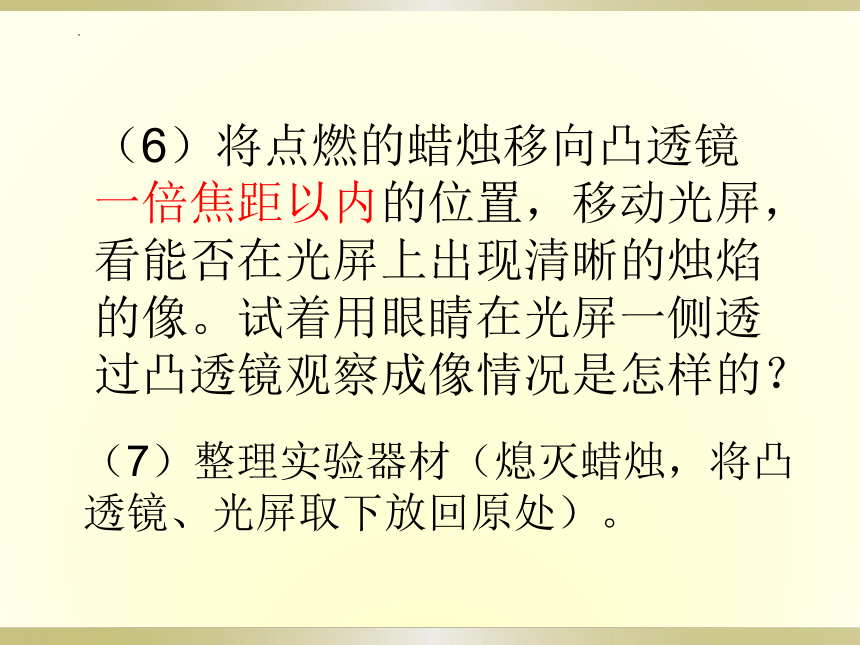

（6）将点燃的蜡烛移向凸透镜一倍焦距以内的位置，移动光屏，看能否在光屏上出现清晰的烛焰的像。试着用眼睛在光屏一侧透过凸透镜观察成像情况是怎样的？
（7）整理实验器材（熄灭蜡烛，将凸透镜、光屏取下放回原处）。
关于虚实像的区分：
实像是实际光线汇聚成的，是能量的聚集，可以在光屏上呈现。
虚像是光线的反向延长线的交点，没有能量的聚集，不能在光屏上呈现。
实验 次数 物体到凸透镜的距离u（cm） 像的情况 像到凸透镜的距离v（cm）
倒立或正立 放大或缩小 实像或虚像 1 20
2 15
3 10（2f）
4 9
5 7
6 5（f）
7 4
8 3
实验数据、现象收集（75页）
分析论证（实验结论）：
物 距（u） 像 的 性 质 像 距（v） 应用
倒正 大小 虚实
u＞2f
倒立
缩小
实像
f＜v＜2f
u＝2f
倒立
等大
实像
v＝2f
f＜u＜2f
倒立
放大
实像
v＞2f
u＝f
不成像
u＜f
正立
放大
虚像
凸透镜成像的规律
强调指出：
（1）一倍焦距是成实像和虚像的分界点。
物体在焦点以外成实像，焦点以内成虚像
即：一倍焦距内外分虚实
（2）二倍焦距是成放大和缩小实像的分界点
物体在二倍焦距以外成缩小实像，在二倍焦距以内成放大实像
即：二倍焦距内外分大小
3、物距、像距及像的大小关系
A、当成实像时，物体距离透镜越近，像距离透镜越远，像越大。
当物体距离透镜越远，像距离透镜越近，像越小。
即成实像时，物近像远像变大，物远像近像变小。
B、当成虚像时，物体距离透镜越近，像越小，物体距离透镜越远，像越大。
即成虚像时，物近像小，物远像大。
凸透镜成像规律的应用
照相机能成倒立的、缩小的实像。
照相机
镜头(凸透镜)
(像)
镜头(凸透镜)投影片（物）像屏幕投影片上的图案通过凸透镜形成一个倒立的、放大的实像.投影仪放大镜就是凸透镜,能成正立的、放大的虚像。放大镜实验拓展
当成实像时，如用纸片挡住凸透镜的上半部分，猜一猜，光屏上的像可能有什么变化？
能成完整的像，像变暗了。
实验拓展
当成实像时，将凸透镜向上移动，猜一猜，光屏上的像可能有什么变化？
能成完整的像，像向下移动。
这节课你有哪些收获？
巩固练习
1、在探究凸透镜成像实验中，在光具座上应该把 放在其它二者之间；并调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在 。这样做的目的是
凸透镜
同一高度
使烛焰的像呈现在光屏中央。
2、在探究凸透镜成像实验中，当用纸遮挡住凸透镜的上半部分时，光屏上成像的情况是：（ ）
A、只出现烛焰上半部分的像；
B、只出现烛焰下半部分的像；
C、仍然是完整的像，只是像变暗些；
D、成像情况不受任何影响。
C
3、在光具座上做凸透镜成像实验时，在光屏上恰好成一清晰的像，从图中可以看出，物距是（ ）cm，如果已知凸透镜的焦距为１０cm,则像的性质是（ ）、（ ）、（ ）。
15
倒立
放大
实像
作业：
2、练习册P99—100第1—5题。
1、练习册P97知识梳理部分1、2题；
