第6节电流与电压和电阻的关系

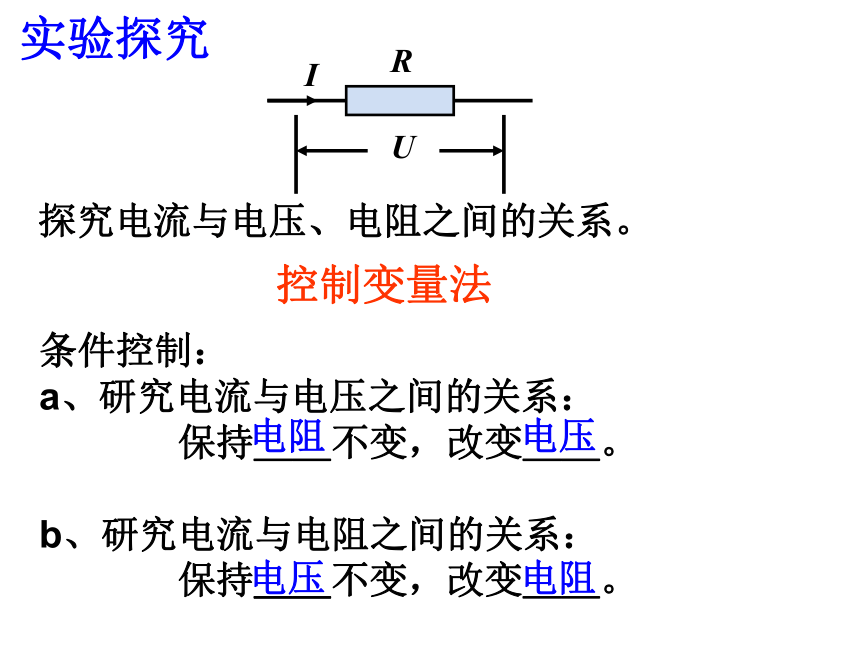

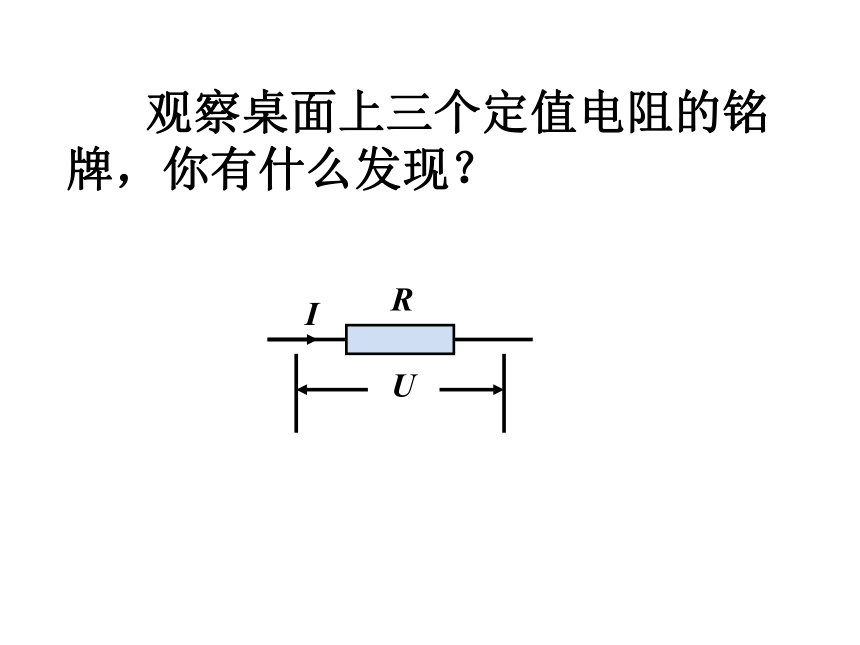

课件13张PPT。4.6 电流与电压、电阻的关系第七节第1课时沈士初级中学 贾少鹏 观察桌面上三个定值电阻的铭牌，你有什么发现？实验探究 探究电流与电压、电阻之间的关系。 条件控制：
a、研究电流与电压之间的关系：
保持＿＿不变，改变＿＿。
b、研究电流与电阻之间的关系：
保持＿＿不变，改变＿＿。 电阻电压电压电阻控制变量法说明各元件在实验中的作用？

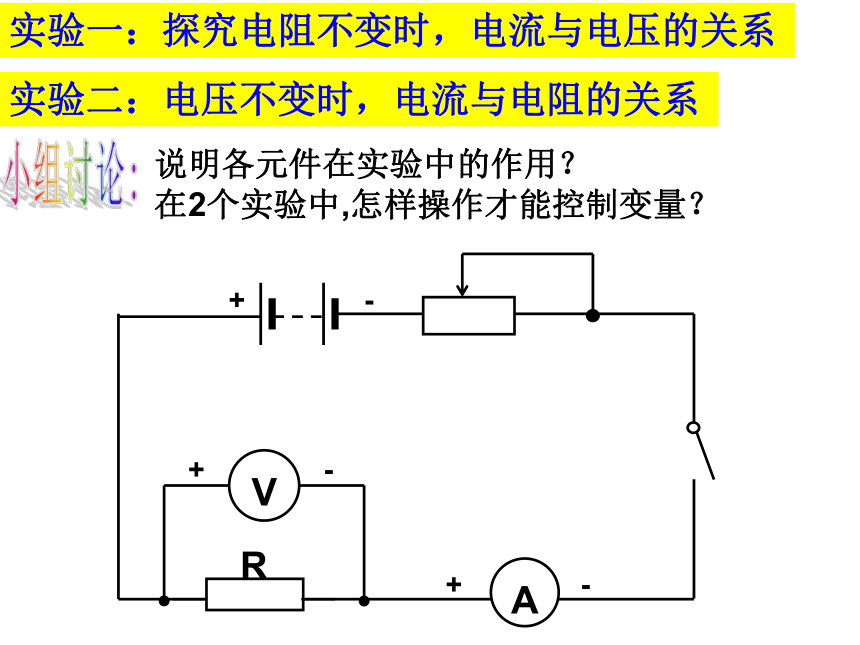

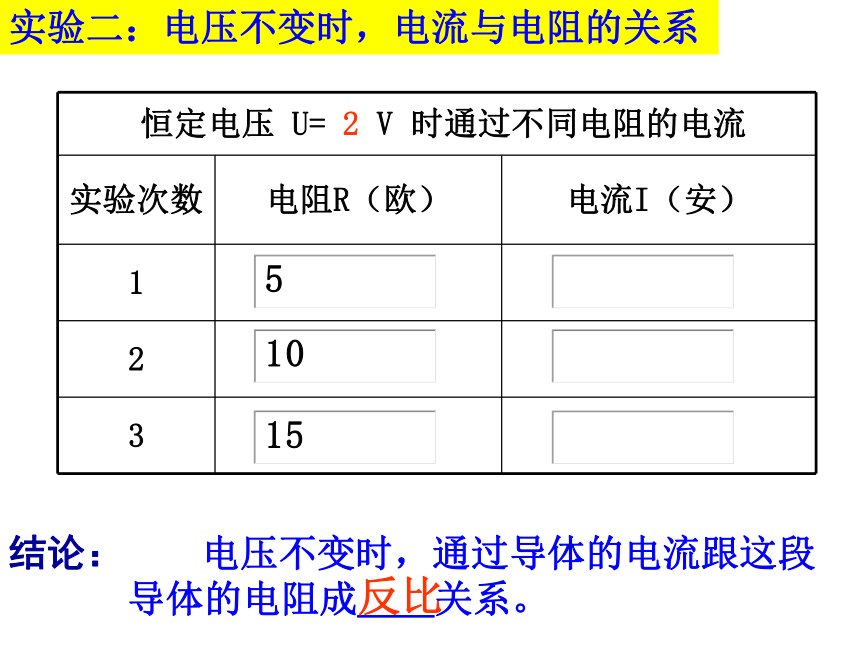

在2个实验中,怎样操作才能控制变量？R实验一：探究电阻不变时，电流与电压的关系 小组讨论:实验二：电压不变时，电流与电阻的关系 定值电阻（R= 5 Ω）的电流与电压关系实验一：电阻不变时，电流与电压的关系 正比 电阻不变时，通过导体的电流跟这段导体两端的电压成＿＿＿关系。结论：恒定电压 U= 2 V 时通过不同电阻的电流实验二：电压不变时，电流与电阻的关系 结论： 电压不变时，通过导体的电流跟这段导体的电阻成＿＿关系。反比 导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律二、欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR课堂练习1、一只灯泡两端的电压为220V时正常工作，此时灯丝电阻是484Ω。求灯泡正常工作状态下通过灯丝的电流。解：已知 R=484 Ω U=220V答：通过灯丝的电流是0.45A 2、有一定值电阻，上面标有10Ω、1A。请问加在其两端的最大电压为？解：已知 电阻 R=10Ω 电流I=1AU=IR=1A×10Ω=10V根据欧姆定律：答：加在这个电阻两端的最大电压为10V。DTHE: 加在某一导体两端的电压为5V时，通过它的电流是0.5 A，求：
（1）该导体的电阻应多大？
（2）如果两端的电压增加到20V，导体的电阻多大？
通过它的电流为？解：解：DTHE: 只表示一段导体两端的电压和通过这段导体的电流之比等于这段导体的电阻。电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。同学们：这节课你们学到了什么？
