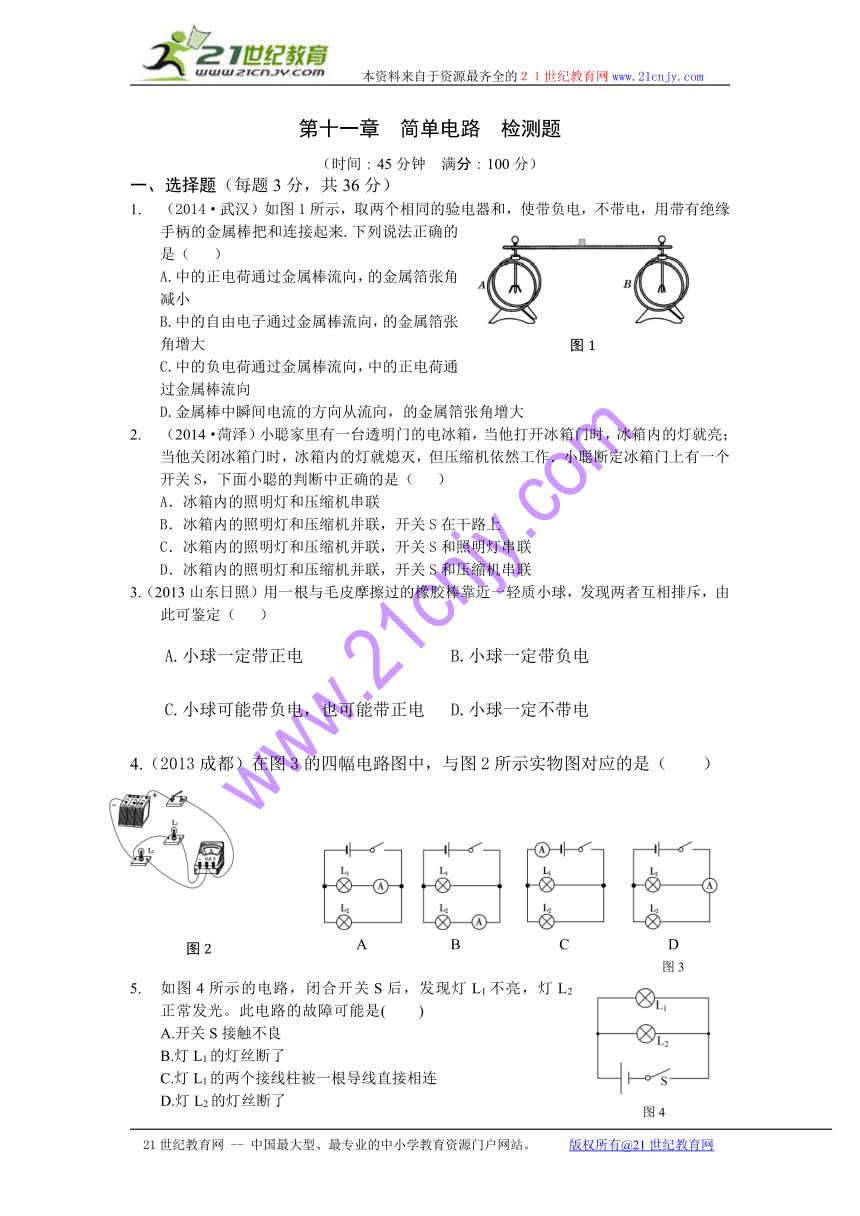

第十一章 简单电路 检测题
（时间：45分钟 满分：100分）
一、选择题（每题3分，共36分）
1. （2014·武汉）如图1所示，取两个相同的验电器和，使带负电，不带电，用带有绝缘手柄的金属棒把和连接起来.下列说法正确的是（ ）2·1·c·n·j·y
A.中的正电荷通过金属棒流向，的金属箔张角减小
B.中的自由电子通过金属棒流向，的金属箔张角增大
C.中的负电荷通过金属棒流向，中的正电荷通过金属棒流向
D.金属棒中瞬间电流的方向从流向，的金属箔张角增大
2. （2014·菏泽）小聪家里有一台透 ( http: / / www.21cnjy.com )明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（ ）
A．冰箱内的照明灯和压缩机串联
B．冰箱内的照明灯和压缩机并联，开关S在干路上
C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联
D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联
3.（2013山东日照）用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A.小球一定带正电 B.小球一定带负电
C.小球可能带负电，也可能带正电 D.小球一定不带电
4.（2013成都）在图3的四幅电路图中，与图2所示实物图对应的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A B C D
图3
5. 如图4所示的电路，闭合开关S后，发现 ( http: / / www.21cnjy.com )灯L1不亮，灯L2正常发光。此电路的故障可能是( )
A.开关S接触不良
B.灯L1的灯丝断了
C.灯L1的两个接线柱被一根导线直接相连
D.灯L2的灯丝断了21教育网

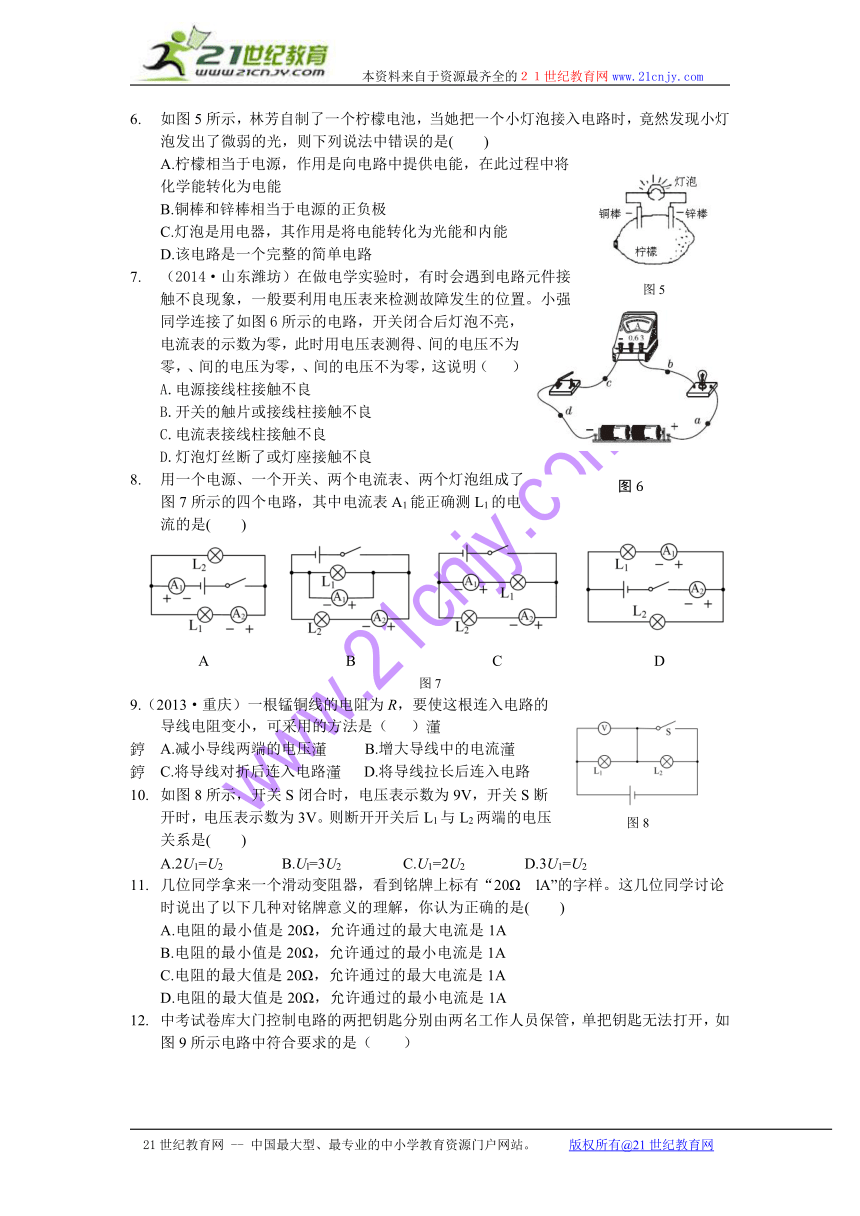

6. 如图5所示，林芳自制了一个柠檬电池，当她把一个小灯泡接入电路时，竟然发现小灯泡发出了微弱的光，则下列说法中错误的是( )
A.柠檬相当于电源，作用是向电路中提供电能，在此过程中将化学能转化为电能
B.铜棒和锌棒相当于电源的正负极
C.灯泡是用电器，其作用是将电能转化为光能和内能
D.该电路是一个完整的简单电路
7. （2014·山东潍坊）在做电学实验时 ( http: / / www.21cnjy.com )，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。小强同学连接了如图6所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得、间的电压不为零，、间的电压为零，、间的电压不为零，这说明（ ）
A.电源接线柱接触不良
B.开关的触片或接线柱接触不良
C.电流表接线柱接触不良
D.灯泡灯丝断了或灯座接触不良[来源:21世纪教育网]
8. 用一个电源、一个开关、两个电流表、两个灯泡组成了图7所示的四个电路，其中电流表A1能正确测L1的电流的是( )21cnjy.com
( http: / / www.21cnjy.com )
A B C D
图7
9.（2013·重庆）一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（ ） 2-1-c-n-j-y
? A.减小导线两端的电压 B.增大导线中的电流
? C.将导线对折后连入电路 D.将导线拉长后连入电路
10. 如图8所示，开关S ( http: / / www.21cnjy.com )闭合时，电压表示数为9V，开关S断开时，电压表示数为3V。则断开开关后L1与L2两端的电压关系是( )
A.2U1=U2 B.Ul=3U2 C.U1=2U2 D.3U1=U2
11. 几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω lA”的字样。这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是( )
A.电阻的最小值是20Ω，允许通过的最大电流是1A
B.电阻的最小值是20Ω，允许通过的最小电流是1A
C.电阻的最大值是20Ω，允许通过的最大电流是1A
D.电阻的最大值是20Ω，允许通过的最小电流是1Awww.21-cn-jy.com
12. 中考试卷库大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开，如图9所示电路中符合要求的是（ ）
( http: / / www.21cnjy.com )
图9
二、填空题（每空1分，共19分）
13.（2014 湖南株洲）如图10所示是实验室常用的一种电流表，其
零刻度不在表盘的最左端。当导线、分别与 ( http: / / www.21cnjy.com )标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示。此时，电流是从导线 （填“”或“”）流入电流表，其示数是 A。为了增大指针的偏转角度从而减小读数误差，应将导线与标有“ ”的接线柱相连，与标有“ ”的接线柱相连。21·cn·jy·com
14. 由镍铬合金制成的A、B两根 ( http: / / www.21cnjy.com )导线，长度均为1m，A的横截面积是0.5cm2，B的横截面积是3mm2，它们中电阻较小的是__________导线。21·世纪*教育网
15. 在图11所示的电路中，三个开关原来均断开，要使L1、L2串联，应闭合的开关是______；要使L1、L2并联，应闭合的开关是_________。【来源：21cnj*y.co*m】
16.（2013）如图12是在科技 ( http: / / www.21cnjy.com )馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是________（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发_________而使头发竖起来。【版权所有：21教育】
17. 灯泡灯丝断了以后再搭上，电阻________（选填“变大”“变小”或“不变”），接入原电路后将变亮。21*cnjy*com
( http: / / www.21cnjy.com )
图13
18.（2014·永州中考）图13甲图所示电 ( http: / / www.21cnjy.com )路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端的电压分别为 V和 V。21教育名师原创作品
19. 如图14是连入电路 ( http: / / www.21cnjy.com )的两只相同的电阻箱，甲图连入电路的阻值为_____Ω；乙图连入电路的阻值是_____Ω，这种电阻箱连入电路的最大阻值是_______Ω。
( http: / / www.21cnjy.com )
甲 乙[21世纪教育网]
图14

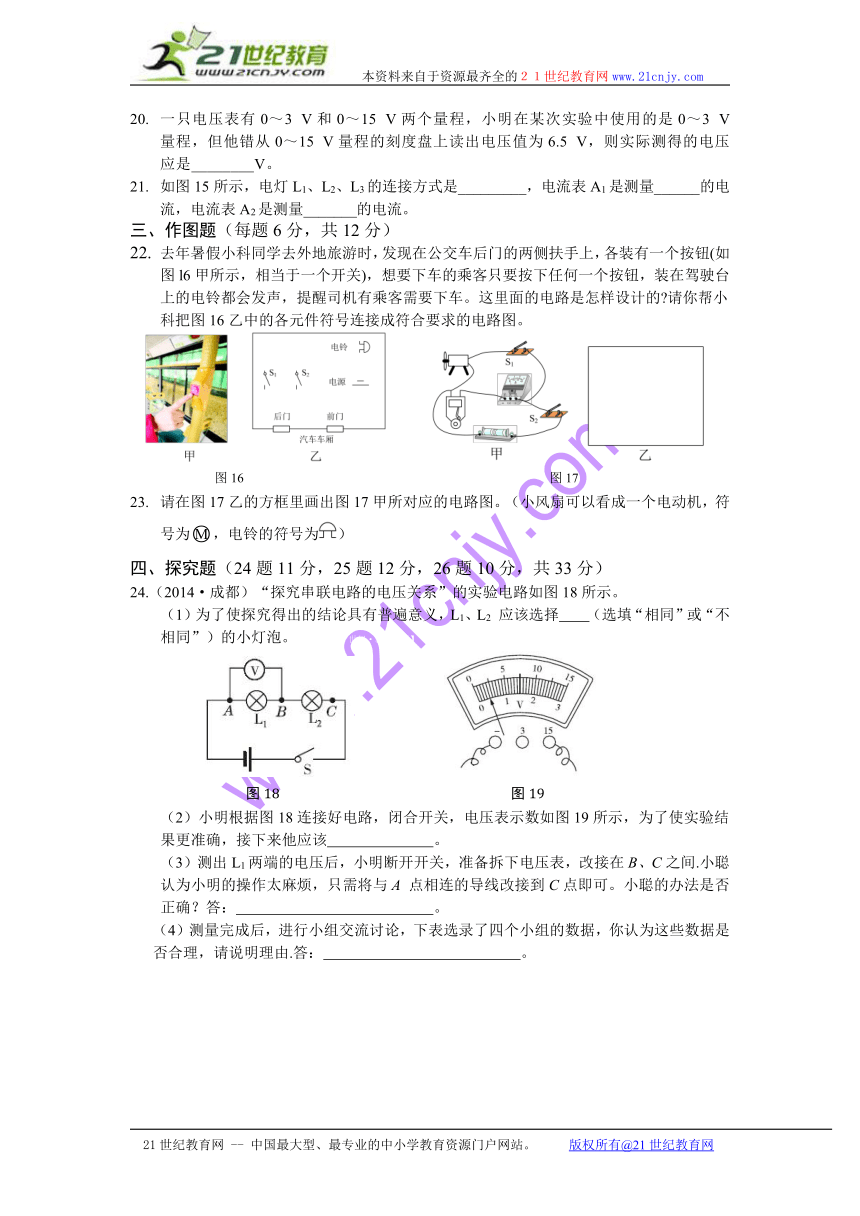

20. 一只电压表有0～ ( http: / / www.21cnjy.com )3 V和0～15 V两个量程，小明在某次实验中使用的是0～3 V量程，但他错从0～15 V量程的刻度盘上读出电压值为6.5 V，则实际测得的电压应是________V。
21. 如图15所示，电灯L1、L2、 ( http: / / www.21cnjy.com )L3的连接方式是_________，电流表A1是测量______的电流，电流表A2是测量_______的电流。
三、作图题（每题6分，共12分）
22. 去年暑假小科同学去外地旅游时， ( http: / / www.21cnjy.com )发现在公交车后门的两侧扶手上，各装有一个按钮(如图l6甲所示，相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。这里面的电路是怎样设计的 请你帮小科把图16乙中的各元件符号连接成符合要求的电路图。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图16 图17
23. 请在图17乙的方框里画出图17甲所对应的电路图。（小风扇可以看成一个电动机，符号为，电铃的符号为）
四、探究题（24题11分，25题12分，26题10分，共33分）
24.（2014·成都）“探究串联电路的电压关系”的实验电路如图18所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2 应该选择 （选填“相同”或“不相同”）的小灯泡。【来源：21·世纪·教育·网】
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图18 图19
（2）小明根据图18连接好电路，闭 ( http: / / www.21cnjy.com )合开关，电压表示数如图19所示，为了使实验结果更准确，接下来他应该 。[来源:21世纪教育网]
（3）测出L1两端的电压后，小明断开开关 ( http: / / www.21cnjy.com )，准备拆下电压表，改接在B、C之间.小聪认为小明的操作太麻烦，只需将与A 点相连的导线改接到C点即可。小聪的办法是否正确？答： 。
（4）测量完成后，进行小组交流讨论， ( http: / / www.21cnjy.com )下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由.答： 。
( http: / / www.21cnjy.com )
25. 在“探究串、并联电路中电流的规 ( http: / / www.21cnjy.com )律”的实验中，某同学用如图20所示的接法来测灯泡的电流。
(1)该图是测通过B灯的电流，其中电流表的连接有什么错误
(2)现要测通过B灯的电流，只允许变动原图中一根导线的一边端点的接线位置，请在图20中改动(用×划掉应改动的导线，改动后的导线用虚线表示)。
(3)在(2)问已改动的基础上，若要测量通过A、B两灯的电流之和而且又只允许再变动一根导线上一个端点的接线位置，请在图20中再用虚线标出(要求同上)。
(4)下表是小明根据电路图21进行测量时记录的数据，请回答下列问题：
电流顺序 I1/A I2/A I/A
1 0.32 1.80 2.12[来源:21世纪教育网]
2 0.44 1.52 1.96
3 0.50 1.75
由于粗心，在实验完毕拆除电路后 ( http: / / www.21cnjy.com )，小明才发现有一项数据忘记记录了，请你根据所学的知识进行补充，这个缺少的数据应该是_________，你的依据是________________。从表中数据可以判断小明在实验时选择的量程分别是：A1_____________；A2____________。www-2-1-cnjy-com
26．（2014 湖北襄阳）如图22所示为“探究影响导体电阻大
小的因素”的实验电路图，A、B之间接电阻。
（1）本实验通过观察 比较电阻的大小。
（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的 和 有关。　　21*cnjy*com
第十一章 简单电路 检测题参考答案
1. B 解析：金属导体依靠带负电的 ( http: / / www.21cnjy.com )自由电子导电，正电荷是不移动的，故A选项错误；当用金属棒将带负电的验电器A和不带电的验电器B连接起来时，A中多余的带负电的自由电子通过金属棒流向B,B由于带上了负电而金属箔张角增大，故B选项正确，C选项错误；金属棒中瞬间电流的方向与负电荷（自由电子）定向移动的方向相反，即电流的方向是从B流向A，故D选项错误。【出处：21教育名师】
2. C 解析： 电路的基本连接形式有两 ( http: / / www.21cnjy.com )种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。当冰箱门打开时，冰箱内的照明灯亮；当冰箱门关闭时，冰箱内的照明灯熄灭，但压缩机依然工作，说明冰箱门控制冰箱内的照明灯，冰箱门上的开关S与灯泡串联，冰箱内照明灯和压缩机能独立工作，所以属于并联。
3. B 解析：用毛皮摩 ( http: / / www.21cnjy.com )擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电。用毛皮摩擦过的橡胶棒靠近轻质小球出现了排斥现象，根据电荷间的相互作用可以判断该轻质小球一定带负电，B正确。
4. A 解析：从实物图可以看出，灯泡L1、L2并联，开关在干路上，电流表测的是通过灯泡L1的电流，因此对应的电路图是A选项。
5. B 解析：若开关S接触不良，则 ( http: / / www.21cnjy.com )灯L1、L2都不亮，A选项错误。C选项中的情况会造成电源短路，C错误。若灯L2的灯丝断了，灯L2不会正常发光，与题意不符，D错误。
6. D 解析：该电路中缺少开关，不是一个完整的电路。
7. B 解析：开关闭合后，电灯不亮 ( http: / / www.21cnjy.com )，电流表无示数，说明电路出现断路现象。用电压表检测时，发现、间电压不为零，说明电源完好；、间的电压不为零，而、两点间的电压为零，说明电流表和灯泡都完好，因此是开关出现断路现象。
8. C 解析：A选项中A1测量干路电流。B选项中A1应该与L1串联。D选项中A1正负接线柱接反了。
9. C 解析：导体电阻大小决定于导体 ( http: / / www.21cnjy.com )的材料、长度和横截面积，导体越长，横截面积越小，电阻越大；将导线对折后，导线在长度减小的同时横截面积增大，所以导线的电阻变小，故C选项正确。
10. A 解析：从题意知L1两端电压为3 V，L2两端电压为6 V。
11. C
12. A 解析：选项A中电路，当钥匙1和 ( http: / / www.21cnjy.com )钥匙2同时闭合时，电路接通，打开试卷库大门，符合要求。选项B中电路，只要一把钥匙闭合，电路就会工作，不符合要求。选项C中电路，钥匙1闭合时，电路工作，同时闭合钥匙2时，电源短路，不符合要求。选项D中电路，钥匙2闭合，电源短路，不符合要求。
13. 0.4 0.6 解析：由图知，电流表指针偏向了0刻度线的左侧，指针反向偏转的原因是正、负接线柱接反了，也就是电流从导线进入了电流表；因为电流表选择的是0～3A量程，对应的分度值为0.1A，此时的示数是0.4A；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线与标有“0.6”的接线柱相连，与标有“”的接线柱相连。
14. A 解析：相同材料、相同长度 ( http: / / www.21cnjy.com )的导线，横截面积越大，电阻会越小，由于A的横截面积是0.5 cm2，大于B的横截面积3 mm2，所以电阻较小的是A。
15. S3 S1、S2
16. 导体 带同种电荷互相排斥 ( http: / / www.21cnjy.com ) 解析：本题考查了导体与绝缘体、电荷间的相互作用。由于人体是导体，当人接触静电球时，静电球上的电荷就转移到人的头发上，由于同种电荷相互排斥，所以头发会竖起来，呈现出“怒发冲冠”的情景。
17. 变小
18. 4.8 1.2 解析：由题图可知，电阻R1和R2串联，电压表V1测的是电源电压；电压表V2测的是R2两端的电压．根据串联电路的电压规律可知，V1的示数应大于V2的示数；两个电压表的指针偏转角度相同，所以电压表V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；电压表V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V；则电阻R1两端的电压为：U1=U-U2=6V-1.2=4.8V。
19. 2753 96700 999999
20. 1.3 解析：电压表0量程是0量程的五倍关系，若从0量程的刻度盘上读出的电压值为6.5 V，则实际测得的电压为1.3 V。21世纪教育网版权所有
21. 并联 L2、L3 L1、L2
22. 如图1所示。 23. 如图2所示。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图1 图2
24. （1）不相同 （2）改接小量程读数 （3）不正确 （4）合理；都满足串联电路总电压等于各串联部分电压之和
解析：“探究串联电路的电压关系”的实验是一个归纳性实验，实验中要多次测量并记录实验数据，同时为避免实验数据的偶然性，便于得出具有普遍意义的实验结论，实验时要选用不同规格的小灯泡；由题图中电压表的指针摆动幅度来看，指针摆动幅度很小，原因是电压表选用的量程太大，所以为了使实验结果更准确，应换用0～3V的量程；小聪的办法不正确，若只将与A点相连的导线改接到C点后，会导致电压表的“+”、“-”接线柱反接，可能会损坏电压表；分析实验数据表格中的数据可以看出，每组数据都满足串联电路的电压规律，即串联电路的总电压等于各串联部分电压之和，所以这些数据都是合理的。
25. （1）电流表与A灯泡串联，且电流表的正负接线柱接反了。
（2）如图3所示。
（3）如图4所示。
（4）1.25 并联电路的干路电流等于各支路电流之和 0～0.6 A 0～3 A
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图3 图4
26. （1）电流表示数（灯泡亮度） （2）长度 横截面积
解析：（1）在电源电压不变的情况下 ( http: / / www.21cnjy.com )，A、B之间接入的电阻越大，电流就越小，灯泡就越暗。所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小。（2））导体的电阻是导体本身的属性，它跟导体的长度、横截面积和材料有关。只有一根电阻丝时，可以改变电阻丝的长度和横截面积，材料无法改变 ，故可探究导体的电阻是否与导体的长度和横截面积有关。
