【中学教材全解】2015届九年级物理（上）（北师大版）第十一章 简单电路 中考典题补充

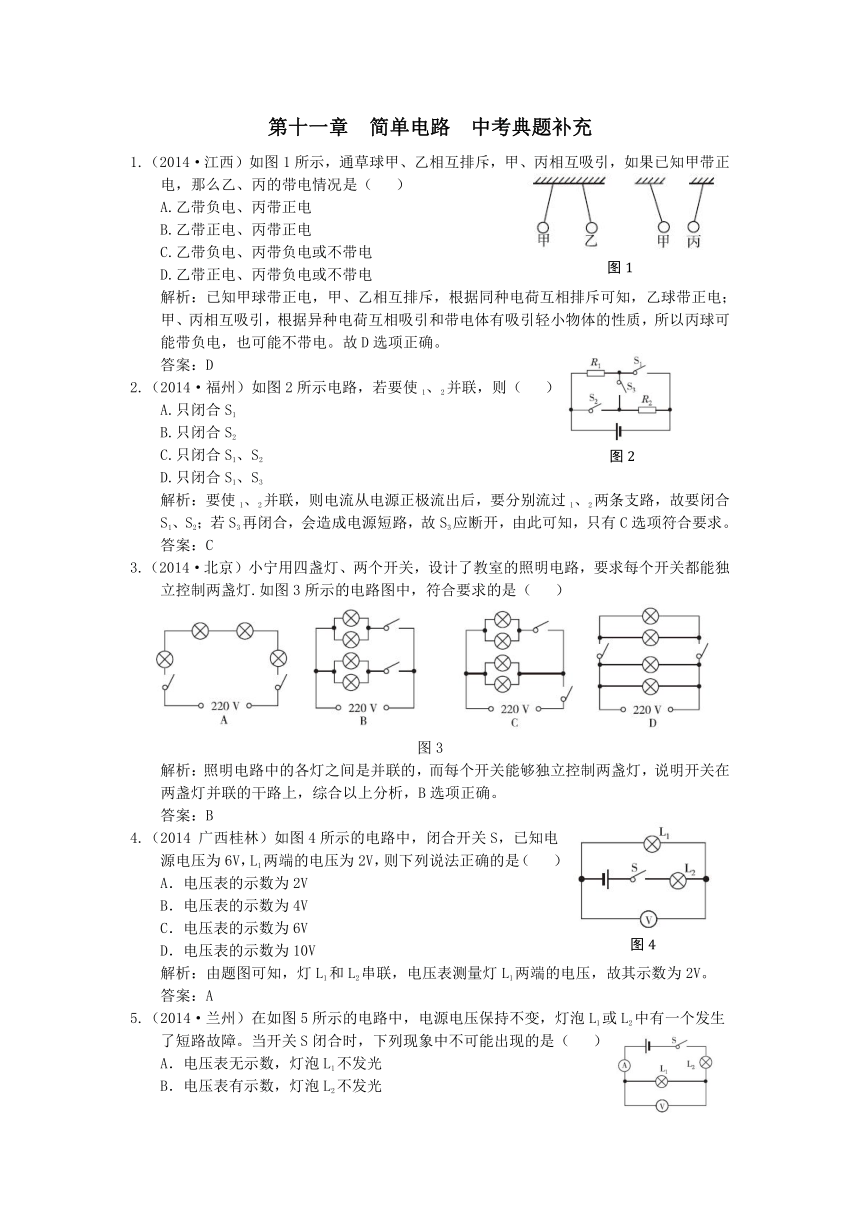

第十一章 简单电路 中考典题补充
1.（2014·江西）如图1所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（ ）
A.乙带负电、丙带正电
B.乙带正电、丙带正电
C.乙带负电、丙带负电或不带电
D.乙带正电、丙带负电或不带电
解析：已知甲球带正电，甲、乙相互排斥，根 ( http: / / www.21cnjy.com )据同种电荷互相排斥可知，乙球带正电；甲、丙相互吸引，根据异种电荷互相吸引和带电体有吸引轻小物体的性质，所以丙球可能带负电，也可能不带电。故D选项正确。
答案：D
2.（2014·福州）如图2所示电路，若要使1、2并联，则（ ）
A.只闭合S1
B.只闭合S2
C.只闭合S1、S2
D.只闭合S1、S3
解析：要使1、2并联，则电流从电源正极流出后，要分别流过1、2两条支路，故要闭合S1、S2；若S3再闭合，会造成电源短路，故S3应断开，由此可知，只有C选项符合要求。
答案：C
3.（2014·北京）小宁用四盏灯、两个开 ( http: / / www.21cnjy.com )关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯.如图3所示的电路图中，符合要求的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图3
解析：照明电路中的各灯之间是并联的，而每个开关能够独立控制两盏灯，说明开关在两盏灯并联的干路上，综合以上分析，B选项正确。
答案：B
4.（2014 广西桂林）如图4所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（ ）
A．电压表的示数为2V
B．电压表的示数为4V
C．电压表的示数为6V
D．电压表的示数为10V
解析：由题图可知，灯L1和L2串联，电压表测量灯L1两端的电压，故其示数为2V。
答案：A
5.（2014·兰州）在如图5所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障。当开关S闭合时，下列现象中不可能出现的是（ ）
A．电压表无示数，灯泡L1不发光
B．电压表有示数，灯泡L2不发光
C．电压表和电流表都没有示数
D．电压表和电流表都有示数
解析：若灯泡L1发生了短路，当开关S闭合时，灯泡L1不发光，电流表有示数，电压表没有示数；若灯泡L2发生了短路，当开关S闭合时，灯泡L2不发光，电流表和电压表都有示数，故C选项中的情况不可能出现。
答案：C

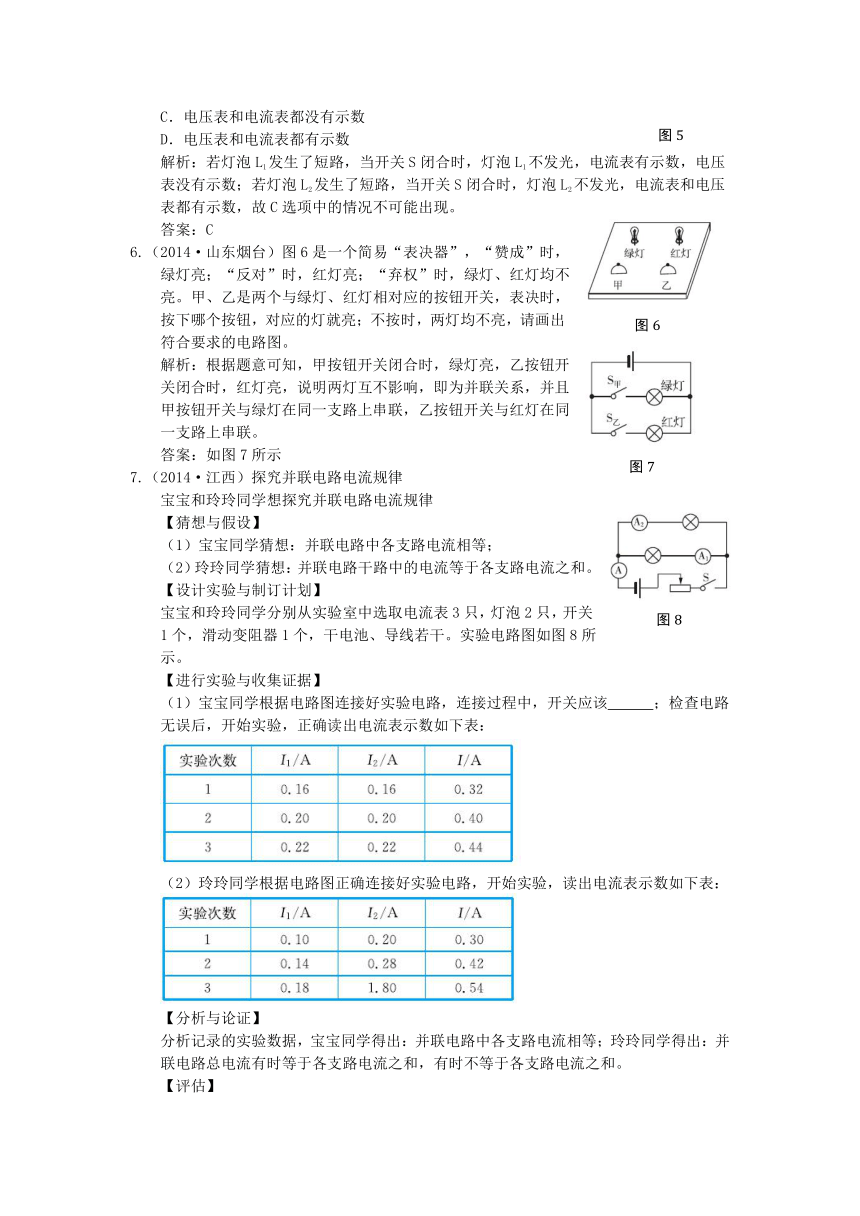

6.（2014·山东烟台）图6是一个简易“ ( http: / / www.21cnjy.com )表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮。甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图。
解析：根据题意可知，甲按钮 ( http: / / www.21cnjy.com )开关闭合时，绿灯亮，乙按钮开关闭合时，红灯亮，说明两灯互不影响，即为并联关系，并且甲按钮开关与绿灯在同一支路上串联，乙按钮开关与红灯在同一支路上串联。
答案：如图7所示
7.（2014·江西）探究并联电路电流规律
宝宝和玲玲同学想探究并联电路电流规律
【猜想与假设】
（1）宝宝同学猜想：并联电路中各支路电流相等；
（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和。
【设计实验与制订计划】
宝宝和玲玲同学分别从实验室中选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池、导线若干。实验电路图如图8所示。
【进行实验与收集证据】
（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该 ；检查电路无误后，开始实验，正确读出电流表示数如下表：
( http: / / www.21cnjy.com )
（2）玲玲同学根据电路图正确连接好实验电路，开始实验，读出电流表示数如下表：
( http: / / www.21cnjy.com )
【分析与论证】
分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流之和。
【评估】
（1）宝宝同学得出错误的实验结论：主要原因是 。
（2）玲玲同学的实验记录表格中，实验次数 读数错误，原因是 。
（3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： 。
解析：电路连接过程中，开关要处于断开状态。并联电路中各支路电流一般是不相等的，但如果是两个电阻相等的用电器并联时，通过这两个用电器的电流就相等，宝宝同学实验中之所以测出两个支路的电流相等，是因为他选用了两只规格相同的灯泡，只要换用不同规格的灯泡（电阻不同）进行实验，两个支路的电流就不再相等了。从玲玲同学的实验记录表格中的数据可以看出，电流表使用的量程是0～0.6A，而在第3次实验中出现的“1.80A”这个错误数据，是因为虽然接的电路中电流表使用的是0～0.6A量程，而读数时是却按照0～3A量程来读数，所以这个数据正确结果应该是0.36A。
答案：【进行实验与收集证据】（1）断开
【评估】（1）选用了两只规格相同的灯泡
（2）3 读错了量程
（3）应该再选用不同规格的灯泡进行多次测量得出结论
8.（2013·山东枣庄）现有A、B、C 三个轻质小球。已知A带负电，A 和B 互相吸引，C 和A互相排斥，则（ ）
A.B 一定不带电，C 带正电 ? B.B 可能带正电，C 带正电
C.B 一定带正电，C 带负电 ? D.B 可能不带电，C 带负电
解析：根据带电体有吸引轻小物体的性质和 ( http: / / www.21cnjy.com )同种电荷互相排斥、异种电荷互相吸引的规律，已知A 带负电，A 和B 互相吸引，说明B 可能带正电，也可能不带电；C 和A 互相排斥，说明C 带负电。故D选项正确。
答案：D
9.（2013·福州）小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油。他分成两类后的物品分别属于（ ）
A.固体和液体? B.导体和绝缘体
C.金属和非金属? D.晶体和非晶体
解析：从题目中的分类来看，铅笔芯、铜线、盐水都容易导电，属于导体，而塑料尺、橡皮擦、油都不容易导电，属于绝缘体。 答案：B
10.（2013·江苏泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用 表示）均可以单独控制，电热丝（用 表示）只有在吹风机启动后才可以工作。图9所示电路图中，符合上述要求的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A B C D
图9
解析：由题意可知，照明灯和吹风机均可单独控制，说明照明灯和吹风机是并联的，并且在两条支路上各有开关进行控制；又因为只有当吹风机启动后，电热丝才能工作，因此吹风机与电热丝之间是并联的，并且控制吹风机的开关也同时控制电热丝，即控制吹风机的开关在吹风机和电热丝并联的干路上，同时电热丝又有开关单独控制，综合以上分析，B选项正确。 答案：B
11.（2013·兰州）如图10所示的电路中，闭合开关S1和S2，则 （ ）
A.灯泡L1亮，L2不亮 B灯泡L2亮，L1不亮
C.灯泡L1、L2都不亮 D.灯泡L1、L2都亮
解析：由题图可知，闭合开关S1和S2，开关S2将灯泡L1短路，电路中只有灯泡L2，所以灯泡L1不亮，L2亮，故B选项正确。 答案：B
12.（2013·湖南邵阳）下列电路元件的连接图（图11）中，正确的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A B C D
图11
解析：A选项中，开关闭合后，电源将被短路，故A选项错误；B选项中，电流表串联在电路中，且电流表的“+”“”接线柱的接法也正确，故B选项正确；C选项中，电压表的正负接线柱接反了，故C选项错误；D选项中，开关闭合后，电流表直接连在电源两端，电流表和电源都有可能被烧坏，故D选项错误。 答案：B
13.(2013·山东东营)某同学 ( http: / / www.21cnjy.com )在探究串联电路电流规律的实验中，按如图12所示接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他将电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。电路的故障可能是（ ）
A.电流表断路 B.灯L1断路
C.灯L2断路 D.灯L2短路
解析：闭合开关后，发现灯L1、L2 ( http: / / www.21cnjy.com )都不发光，电流表示数为零，说明故障是电路断路，将电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零，说明灯L2之外的电路是连通的，所以灯L2断路，故只有C选项正确。
答案：C
14.（2013·南宁）如图13所示，在探究 ( http: / / www.21cnjy.com )串联电路的特点时，闭合开关，用电流表分别测出A、B、C 三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC 两点间的电压UAB、UBC、UAC，下列说法正确的是（ ）
A.IAIBIC ?B.IAIBIC
C.UABUBCUAC ? D.UACUABUBC?
解析：电路为灯甲与灯乙串联，在串联电路中，电流处处相等，所以用电流表分别测出A、B、C三处的电流关系为IAIBIC；串联电路两端的总电压等于各串联用电器两端电压之和，所以用电压表分别测出AB、BC、AC 两点间的电压关系为UAC＝UABUBC，故D选项正确。 答案：D
15.（2013·山东德州）如图14所示的电路，当开关S闭合后，若电阻R1、
R2并联，则甲表是_____表，乙表是_______表。
解析：由于开关S闭合后，电 ( http: / / www.21cnjy.com )阻R1、R2并联，由题图可知电流从正极出发经R1（R2）、开关S后流入负极。因此甲表处相当于断路，是电压表，乙表处相当于短路，是电流表。 答案：电压 电流
图1
图2
图4
图5
图7
图6
图8
图10
图12
图13
图14
