电与磁专题冲刺选择题专项练习
一、单选题

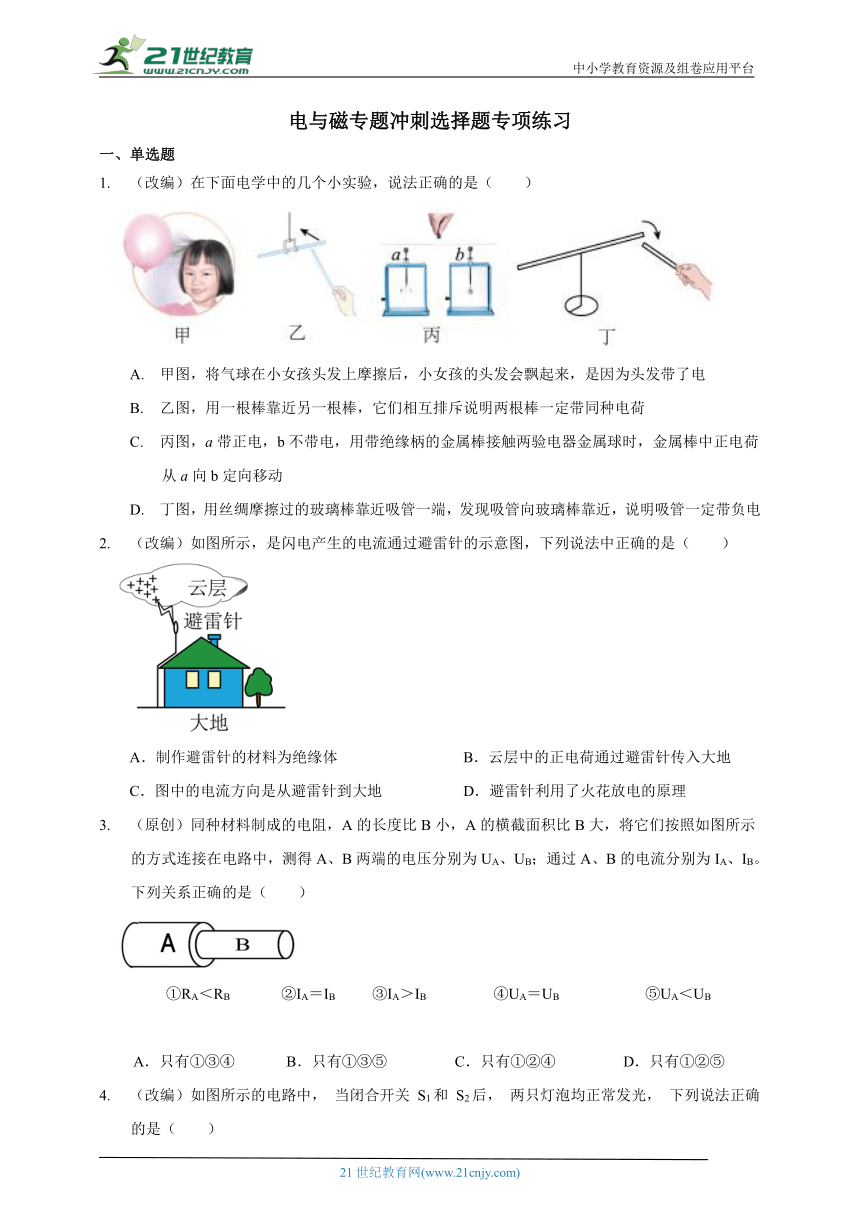

（改编）在下面电学中的几个小实验，说法正确的是（　　）
甲图，将气球在小女孩头发上摩擦后，小女孩的头发会飘起来，是因为头发带了电
乙图，用一根棒靠近另一根棒，它们相互排斥说明两根棒一定带同种电荷
丙图，a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中正电荷从a向b定向移动
丁图，用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
（改编）如图所示，是闪电产生的电流通过避雷针的示意图，下列说法中正确的是（　　）
A．制作避雷针的材料为绝缘体 B．云层中的正电荷通过避雷针传入大地
C．图中的电流方向是从避雷针到大地 D．避雷针利用了火花放电的原理
（原创）同种材料制成的电阻，A的长度比B小，A的横截面积比B大，将它们按照如图所示的方式连接在电路中，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB。下列关系正确的是（　　）
①RA＜RB ②IA＝IB ③IA＞IB ④UA＝UB ⑤UA＜UB
A．只有①③④ B．只有①③⑤ C．只有①②④ D．只有①②⑤

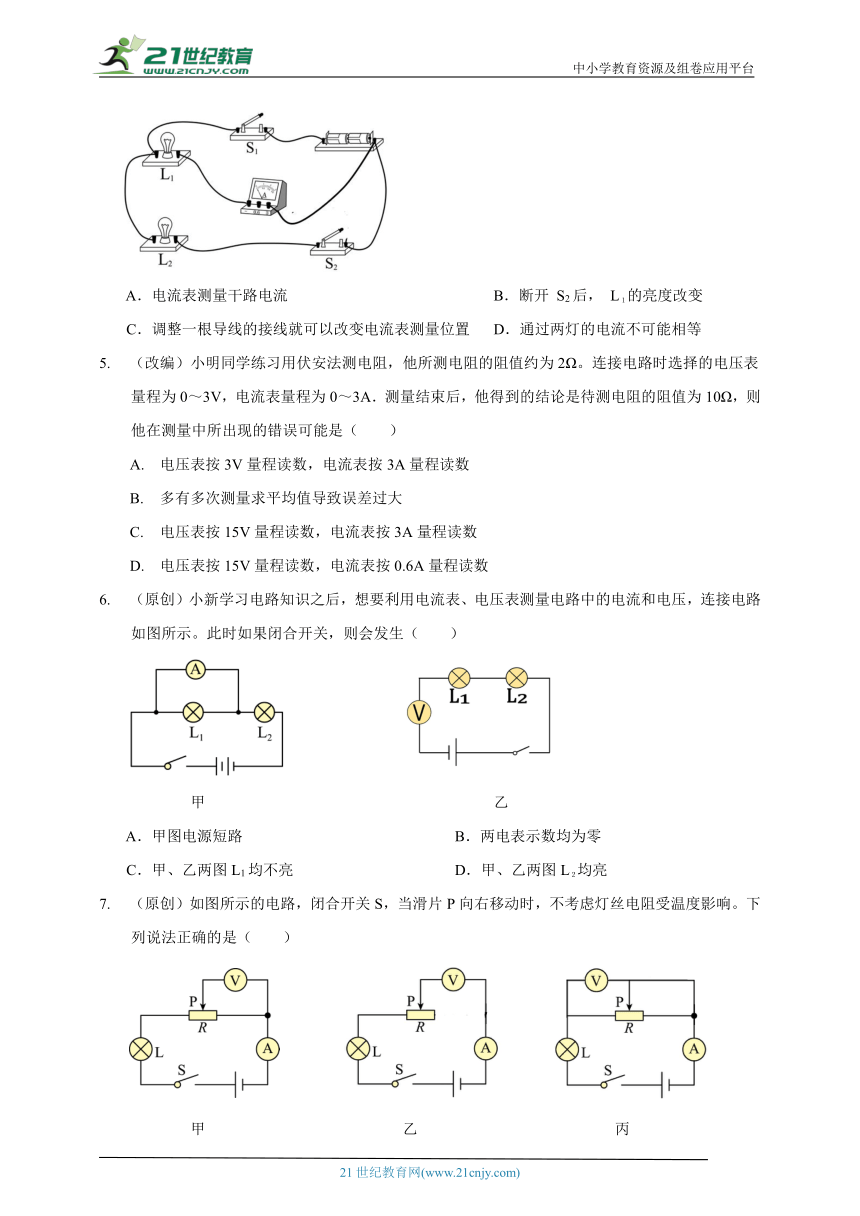

（改编）如图所示的电路中， 当闭合开关 S1和 S2后， 两只灯泡均正常发光， 下列说法正确的是（　　）
A．电流表测量干路电流 B．断开 S2后， L１的亮度改变
C．调整一根导线的接线就可以改变电流表测量位置 D．通过两灯的电流不可能相等
（改编）小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω。连接电路时选择的电压表量程为0～3V，电流表量程为0～3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（　　）
电压表按3V量程读数，电流表按3A量程读数
多有多次测量求平均值导致误差过大
电压表按15V量程读数，电流表按3A量程读数
电压表按15V量程读数，电流表按0.6A量程读数
（原创）小新学习电路知识之后，想要利用电流表、电压表测量电路中的电流和电压，连接电路如图所示。此时如果闭合开关，则会发生（　　）
甲 乙
A．甲图电源短路 B．两电表示数均为零
C．甲、乙两图L1均不亮 D．甲、乙两图L２均亮
（原创）如图所示的电路，闭合开关S，当滑片P向右移动时，不考虑灯丝电阻受温度影响。下列说法正确的是（　　）
甲 乙 丙
A．图甲和图丙小灯泡都变暗 B．图甲和图乙电流表示数都不变
C．图甲和图乙电压表示数都不变 D．三幅图的电压表和电流表的比值都变大

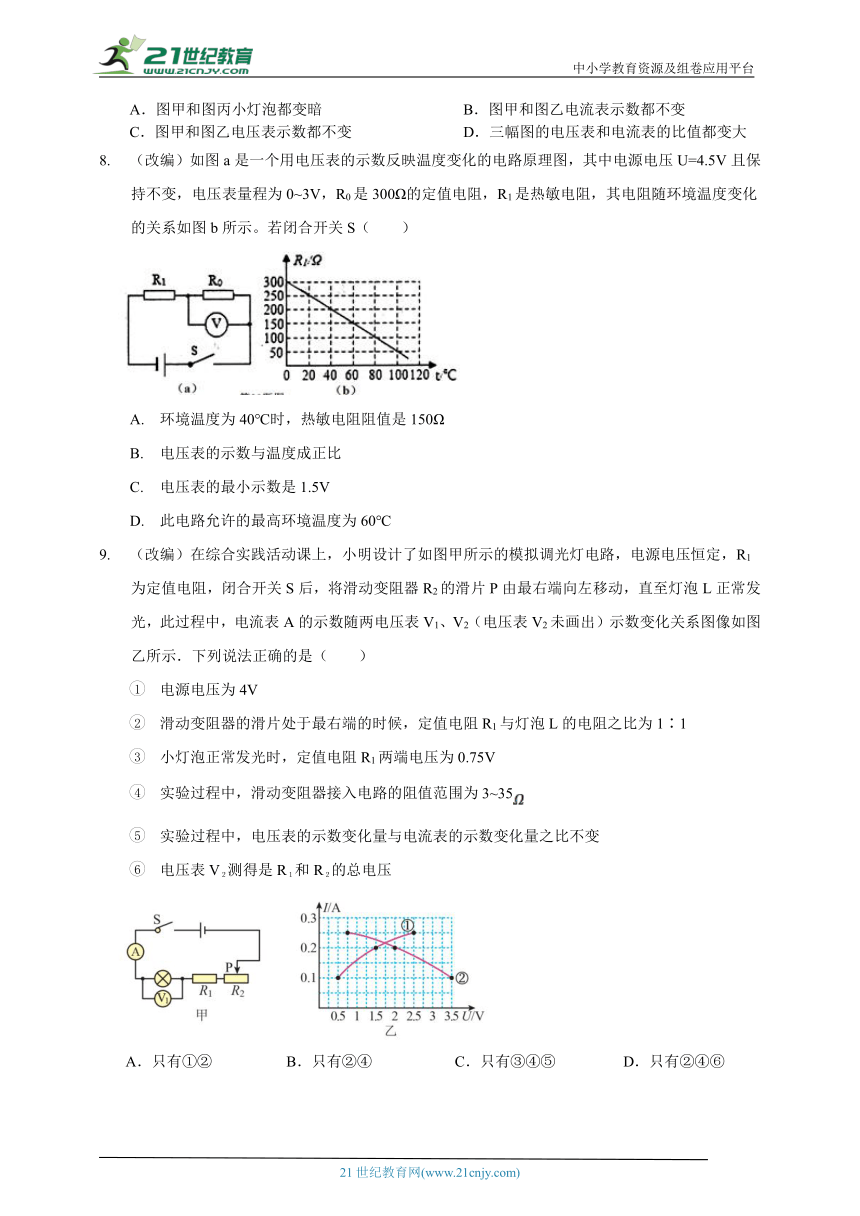

（改编）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0~3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。若闭合开关S（　　）
环境温度为40℃时，热敏电阻阻值是150Ω
电压表的示数与温度成正比
电压表的最小示数是1.5V
此电路允许的最高环境温度为60℃
（改编）在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示．下列说法正确的是（　　）
电源电压为4V
滑动变阻器的滑片处于最右端的时候，定值电阻R1与灯泡L的电阻之比为1∶1
小灯泡正常发光时，定值电阻R1两端电压为0.75V
实验过程中，滑动变阻器接入电路的阻值范围为3~35
实验过程中，电压表的示数变化量与电流表的示数变化量之比不变
电压表V２测得是R１和R２的总电压
A．只有①② B．只有②④ C．只有③④⑤ D．只有②④⑥

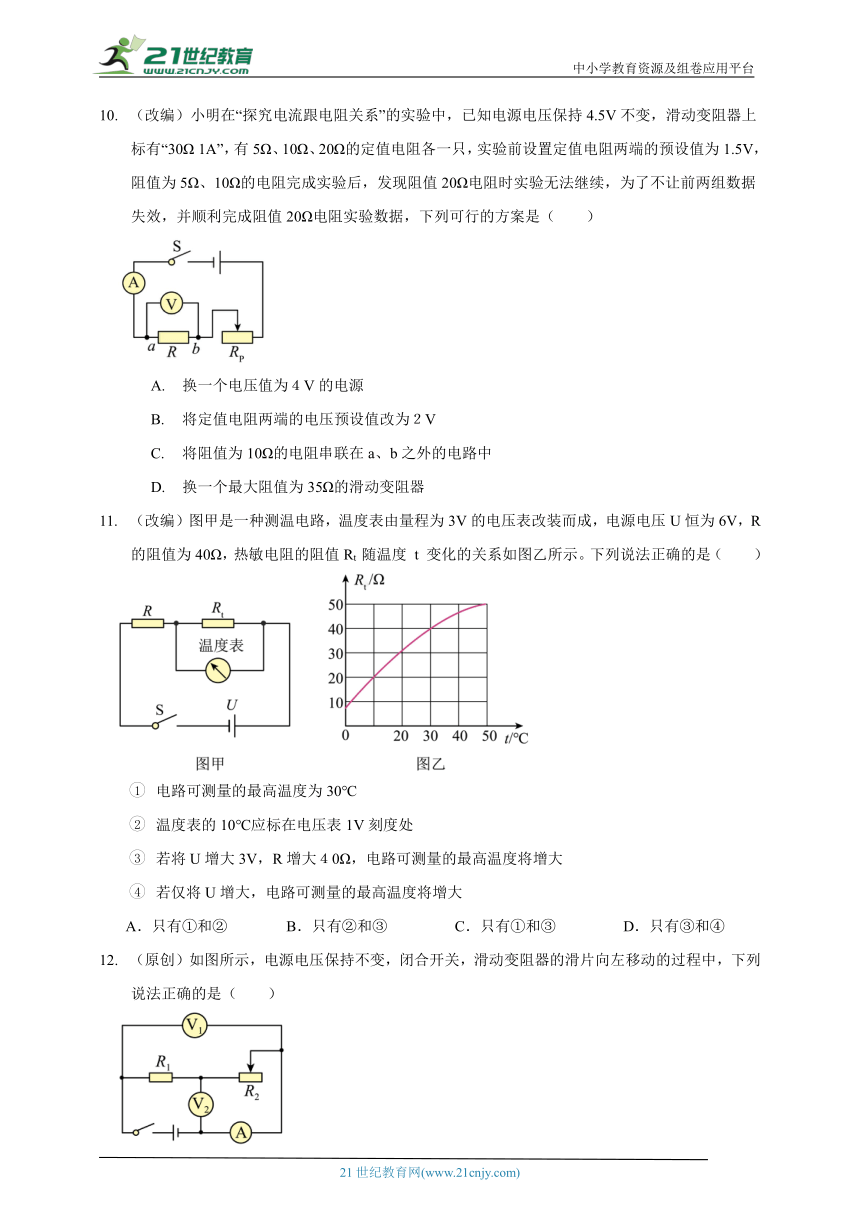

（改编）小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（　　）
换一个电压值为４V的电源
将定值电阻两端的电压预设值改为２V
将阻值为10Ω的电阻串联在a、b之外的电路中
换一个最大阻值为35Ω的滑动变阻器
（改编）图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压U恒为6V，R的阻值为40Ω，热敏电阻的阻值Rt 随温度 t 变化的关系如图乙所示。下列说法正确的是（　　）
电路可测量的最高温度为30℃
温度表的10℃应标在电压表1V刻度处
若将U增大3V，R增大４0Ω，电路可测量的最高温度将增大
若仅将U增大，电路可测量的最高温度将增大
A．只有①和② B．只有②和③ C．只有①和③ D．只有③和④
（原创）如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（　　）
电压表V1示数与V2示数差变大
电压表V2示数不变，电流表示数变大
电压表V1示数和电流表示数的乘积变大
电压表V2示数变化量和电流表变化量的比值不变
A．只有①和② B．只有②和③ C．只有①和④ D．只有③和④
（改编）某物理兴趣小组设计了如图甲所示的电路，电源电压恒定，R2=10Ω。闭合S、S1，断开S2，滑片P从最右端向最左端移动，记录电压表、电流表的示数并做出了如图乙所示的U-I图像。下列说法正确的是（　　）
R1=5Ω
电源的电压U=８V
滑动变阻器电阻为２５Ω时，电流表示数为０.２５A
当S、S1、S2同时闭合，滑片P从最右端向最左端移动的过程中，电流表的最大示数为1.2A
（原创）如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（　　）
原理与发电机原理相同
原理与电风扇原理相同
原理与电磁铁的原理相同
动圈式话筒不能改装成扬声器
（原创）随着科技的发展，大部分的高配手机都有了无线充电的功能（图甲）。图乙是充电原理图，当送电线圈通电流后会产生磁场，然后受电线圈就会产生电流。下列四个实验能反映金属探测仪工作原理的是（　　）
图甲 图乙
A． B．
C． D．
（原创）如图所示，螺线管东西方向放置，在螺线管内放入一枚小磁针(涂黑端为N极)，当开关S闭合后，小磁针北极的指向（ ）方向
A．正东 　B．正西 　C．东北 D．西北
二、多选题
（改编）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）
探究电流与电压的关系——改变定值电阻两端电压
探究电流与电阻的关系——使定值电阻两端电压成倍数变化
测量小灯泡的阻值——多次测量求平均值，减小实验误差
正确连接电路时——滑片在最大阻值端，保护电路
（改编）如图，这是货物计数装置简化电路图，电源电压不变，R0为定值电阻，R为光敏电阻，有光照时其阻值变小，计数器由电压表改装而成。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（　　）
A．通过R0的电流变大 B．通过R0与R的电流之比不变
C．电压表示数变大 D．若传送带速度增加，电压表的示数会更大
参考答案：
１－５：ＡＣＤＣＣ
６－１０：ＣＢＤＢＢ
１０－１５：ＡＤＤＡＡ
１６－１８：C ；CD ；BC
