(共23张PPT)

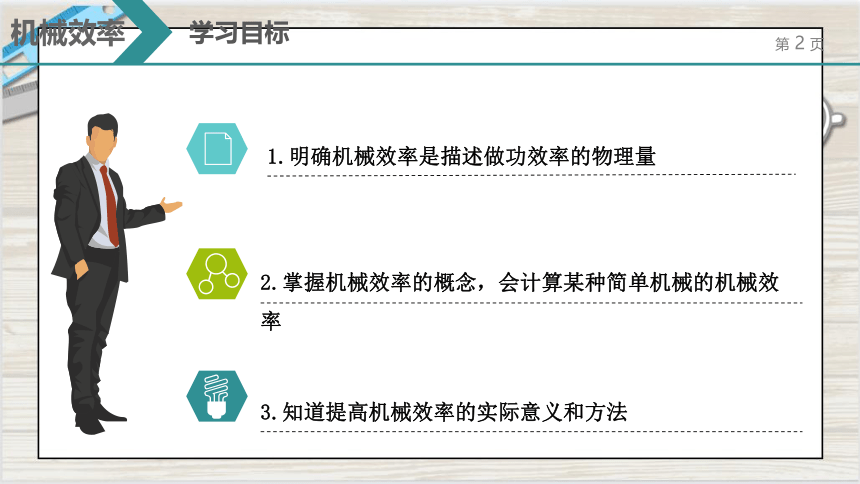

第3节 机械效率
1.明确机械效率是描述做功效率的物理量
2.掌握机械效率的概念，会计算某种简单机械的机械效率
3.知道提高机械效率的实际意义和方法
学习目标
机械效率
思考一下
小明家住在二楼，买了一件较大的家具，可以直接用手拉到二楼，也可以使用动滑轮，使用动滑轮是为了省力，用手直接对木料做功与手对机械做功相等吗？
机械效率
思考一下
机械效率
小明家住在二楼，买了一件较大的家具，可以直接用手拉到二楼，也可以使用动滑轮，使用动滑轮是为了省力，用手直接对木料做功与手对机械做功相等吗？
机械的三种功
机械效率
提升重物G是目的，有利用价值，是有用功
要实现目的，完成有用功,必须施加动力F对滑轮做功，是总功
要提升重物，则必须将滑轮也提升。这时要克服滑轮重力和摩擦而额外做功，否则就不能完成任务。这些功无利用价值而又不得不做，是额外功。
1、有用功（W有）：对人们有用的功。
W有＝Gh－－提升物体
机械效率
2 、额外功（W额）：人们不需要但又不 得不做的功。
3 、总功（W总）：有用功与额外功的总和
W总＝Fs----- （运用机械时动力F所做的功）
4 、三者关系： W总＝ W有＋ W额
机械的三种功
针对练习
机械效率
用水桶从井中提水时，所做的有用功是 ，额外功是 ，总功是 ；
如果桶掉到井里，从井里捞桶时，捞上来的桶里带了一些水，有用功是 ，额外功是 ，
总功是 。
克服水的重力做功
克服桶的重力做功
拉力所做的功
克服桶的重力做功
克服水的重力做功
拉力所做的功
机械效率 η
定义：有用功跟总功的比值叫机械效率
机械效率
有用功总小于总功，所以机械效率总小于1
公式：
机械效率一般用百分数表示，没有单位
机械效率的单位
机械效率的数值范围
同一个机械的机械效率是个固定值吗？
测量滑轮组的机械效率
机械效率
要测如图滑轮组的机械效率，你需要测量哪些物理量？
钩码的重力G
拉力大小（弹簧测力计示数）F
钩码上升的高度h
绳端移动的距离s
测量滑轮组的机械效率
机械效率
次数 钩码所受 重力G/N 提升高度 h/m 有用功 W有/J 拉力 F/N 绳端移动的 距离s/m 总功 W总/J 机械效率
η
1
2
3
你在三次实验中测得的机械效率一样吗？
影响滑轮组机械效率的因素有哪些？
测量滑轮组的机械效率
机械效率
不考虑摩擦和绳子的重力
动滑轮越轻，砝码越重，机械效率越高。
想一想
机械效率
起重机的机械效率是60%，它表示什么意思？
使用起重机提升重物时所做的有用功跟总功的比值是60%，也可以说有用功在总功中占有60%，另外的40％是额外功．
在建筑工地上，工人用如图所示的滑轮组将重为220N的建材从地面匀速升到6m高处，所用拉力为125N，时间为20s．则该滑轮组的机械效率是________，工人做功的功率是 W．
针对练习
88%
75
机械效率
斜面的机械效率
机械效率
W有 =
W总 =
η =
FS
Gh
W有
W总
FS
Gh
—— = ——
典型讲解
例：某同学家新房装修时，在地面与窗台间放置一斜木板，将瓷砖沿木板从地面匀速拉上窗台.如图所示，已知窗台高3m，木板长5m，瓷砖重500N，沿斜面所用拉力400N，则斜面的机械效率是 ．
∵G=500N，h=3m，
∴做的有用功为：
W有用=Gh=500N×3m=1500J，
又∵s=5m，F=400N，
∴拉力做的总功为：
W总=Fs=400N×5m=2000J．
则斜面的机械效率为：
η=W有用/W总=1500J/2000J=75%．
机械效率
针对练习
某同学用F=300N的力将重为400N的物体从斜面底端匀速拉到顶端，斜面的高为3m，底边为4m，斜面的机械效率（ ）
A. 93.75%
B. 80%
C. 56.25%
D. 45%
B
机械效率
F
课堂小结
课堂小结
有用功、额外功、总功三者关系： W总＝ W有＋ W额
斜面的机械效率：η=W有/W总= Gh/ FL
有用功跟总功的比值叫机械效率
、
机械效率
巩固练习
1、将一动滑轮改为定滑轮使用，这样一定是（ ）
A. 节省了力
B. 节省了功
C. 提高了功率
D. 提高了机械效率
D
机械效率
巩固练习
2、下列关于机械效率的说法正确的是( )
A. 机械效率不可能达到100％
B. 随着科学技术的发展，机械效率可能会大于100％
C. 滑轮组的机械效率一定大于动滑轮的机械效率
D. 杠杆的机械效率一定大于动滑轮的机械效率
A
机械效率
巩固练习
3、工人用滑轮组把一箱货物从一楼提升到五楼，在滑轮组上加润滑油后。机械效率提高了，则加润滑油后工人提升同样的重物时，所做的功( )
A.有用功减少，总功不变
B.有用功增加，总功增加
C.有用功减少，总功减少
D.有用功不变，总功减少
D
机械效率
巩固练习
4、关于机械效率，下列说法正确的是( )
A.机械效率越高，所做的有用功越多
B.总功少的机械，效率越高
C.额外功少的机械，机械效率高
D.总功一定时，有用功多的机械的机械效率高
D
机械效率
巩固练习
5、用一个定滑轮和一个动滑轮组成的滑轮组把重为150N的物体匀速提升1m.不计摩擦和绳重，滑轮组的机械效率为60％，则下列选项错误的是( )
A.拉力大小一定是125N
B.有用功一定是150J
C.总功一定是250J
D.动滑轮重一定是100N
A
机械效率
谢谢聆听，你有什么收获？
