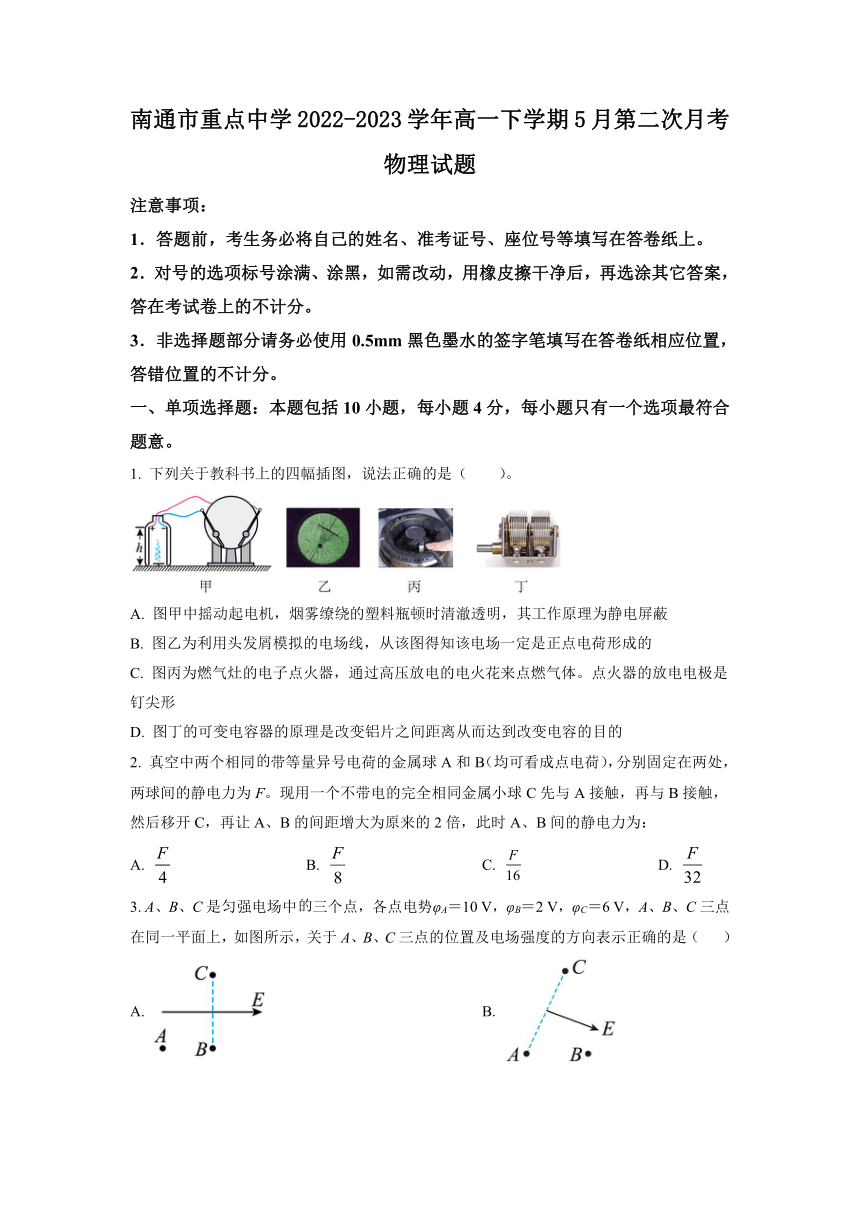

江苏省南通市重点中学2022-2023学年高一下学期5月第二次月考物理试题（含答案）

南通市重点中学2022-2023学年高一下学期5月第二次月考
物理试题
注意事项：
1．答题前，考生务必将自己的姓名、准考证号、座位号等填写在答卷纸上。
2．对号的选项标号涂满、涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，答在考试卷上的不计分。
3．非选择题部分请务必使用0.5mm黑色墨水的签字笔填写在答卷纸相应位置，答错位置的不计分。
一、单项选择题：本题包括10小题，每小题4分，每小题只有一个选项最符合题意。
1. 下列关于教科书上的四幅插图，说法正确的是（ ）。
A. 图甲中摇动起电机，烟雾缭绕的塑料瓶顿时清澈透明，其工作原理为静电屏蔽
B. 图乙为利用头发屑模拟的电场线，从该图得知该电场一定是正点电荷形成的
C. 图丙为燃气灶的电子点火器，通过高压放电的电火花来点燃气体。点火器的放电电极是钉尖形
D. 图丁的可变电容器的原理是改变铝片之间距离从而达到改变电容的目的
2. 真空中两个相同带等量异号电荷的金属球A和B（均可看成点电荷），分别固定在两处，两球间的静电力为F。现用一个不带电的完全相同金属小球C先与A接触，再与B接触，然后移开C，再让A、B的间距增大为原来的2倍，此时A、B间的静电力为：
A. B. C. D.
3. A、B、C是匀强电场中三个点，各点电势φA＝10 V，φB＝2 V，φC＝6 V，A、B、C三点在同一平面上，如图所示，关于A、B、C三点的位置及电场强度的方向表示正确的是（ ）
A. B.
C. D.

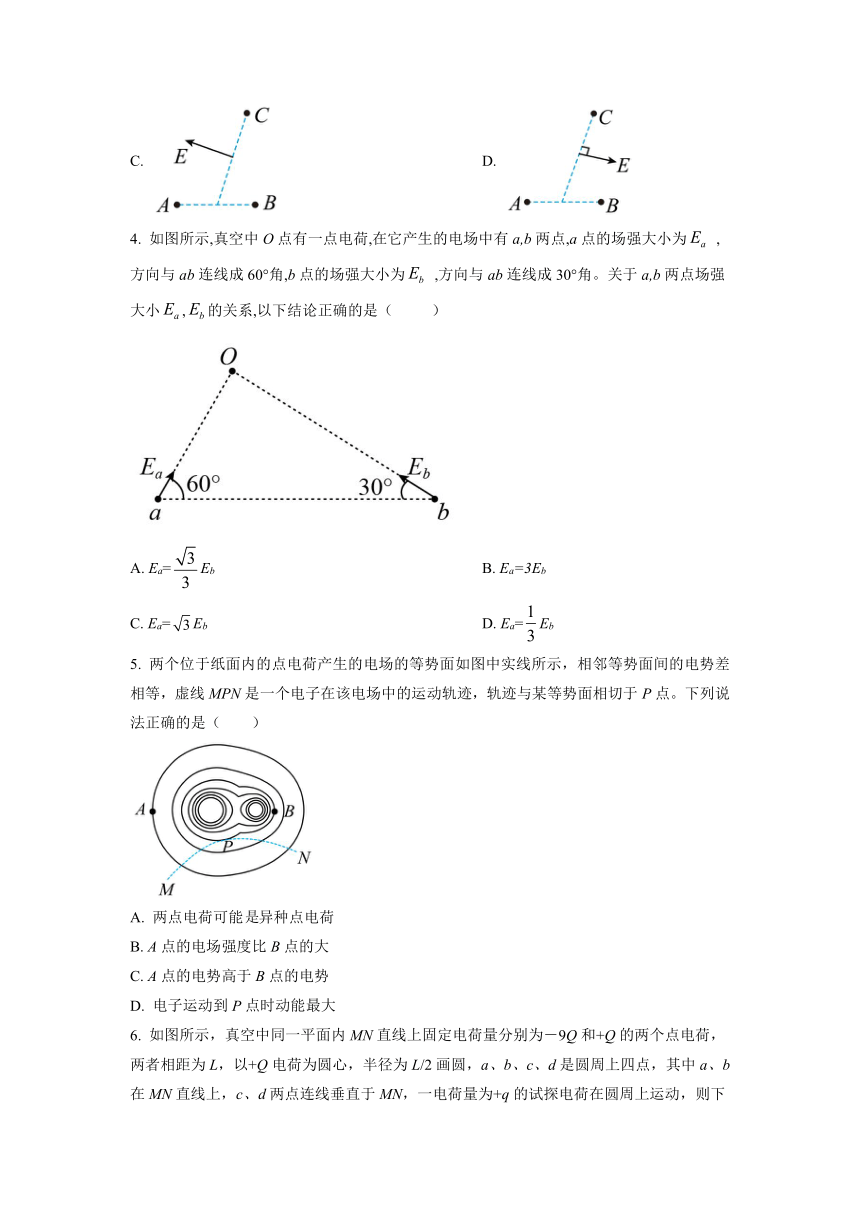

4. 如图所示,真空中O点有一点电荷,在它产生的电场中有a,b两点,a点的场强大小为 ,方向与ab连线成60°角,b点的场强大小为 ,方向与ab连线成30°角。关于a,b两点场强大小,的关系,以下结论正确的是（ ）
A. Ea=Eb B. Ea=3Eb
C. Ea=Eb D. Ea=Eb
5. 两个位于纸面内的点电荷产生的电场的等势面如图中实线所示，相邻等势面间的电势差相等，虚线MPN是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正确的是（　　）
A. 两点电荷可能异种点电荷
B. A点的电场强度比B点的大
C. A点的电势高于B点的电势
D. 电子运动到P点时动能最大

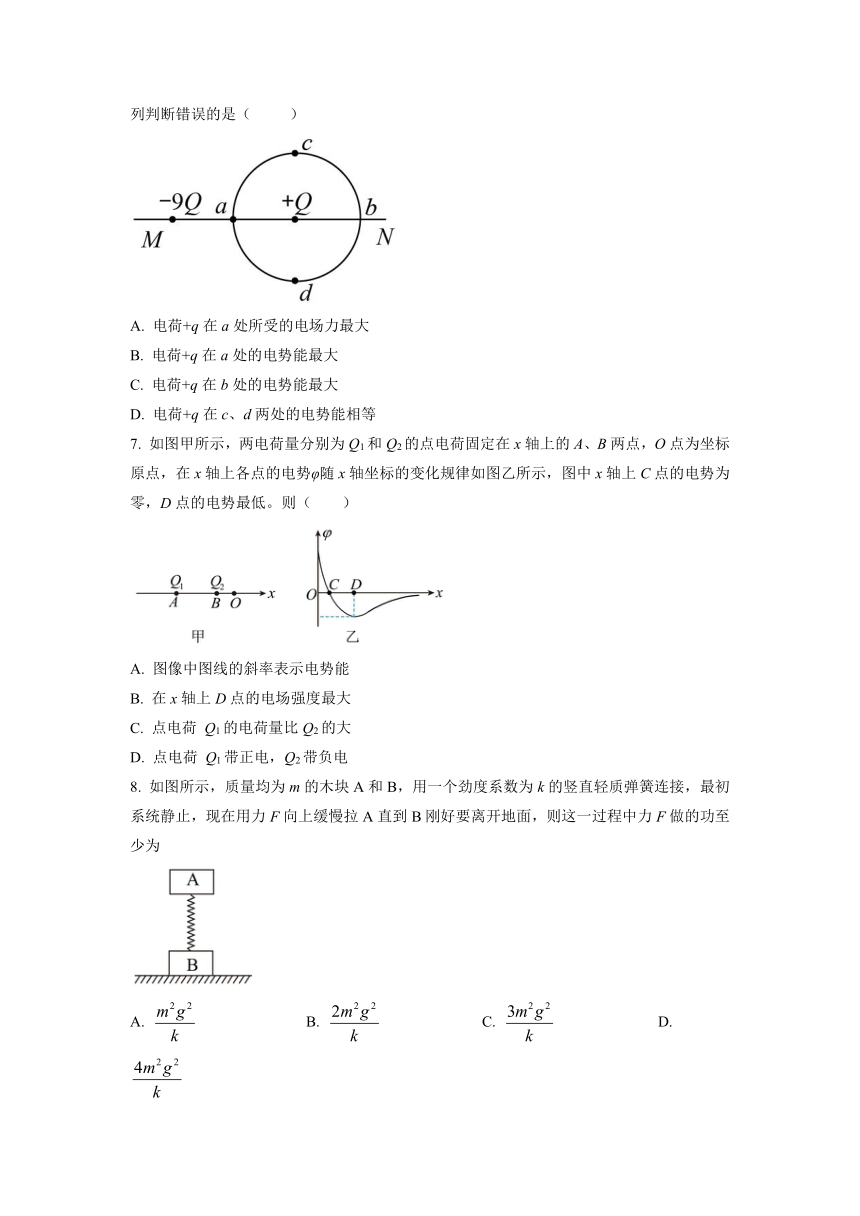

6. 如图所示，真空中同一平面内MN直线上固定电荷量分别为－9Q和+Q的两个点电荷，两者相距为L，以+Q电荷为圆心，半径为L/2画圆，a、b、c、d是圆周上四点，其中a、b在MN直线上，c、d两点连线垂直于MN，一电荷量为+q的试探电荷在圆周上运动，则下列判断错误的是（ ）
A. 电荷+q在a处所受的电场力最大
B. 电荷+q在a处的电势能最大
C. 电荷+q在b处的电势能最大
D. 电荷+q在c、d两处的电势能相等
7. 如图甲所示，两电荷量分别为Q1和Q2的点电荷固定在x轴上的A、B两点，O点为坐标原点，在x轴上各点的电势φ随x轴坐标的变化规律如图乙所示，图中x轴上C点的电势为零，D点的电势最低。则（　　）
A. 图像中图线的斜率表示电势能
B. 在x轴上D点的电场强度最大
C. 点电荷 Q1的电荷量比Q2的大
D. 点电荷 Q1带正电，Q2带负电
8. 如图所示，质量均为m的木块A和B，用一个劲度系数为k的竖直轻质弹簧连接，最初系统静止，现在用力F向上缓慢拉A直到B刚好要离开地面，则这一过程中力F做的功至少为
A. B. C. D.

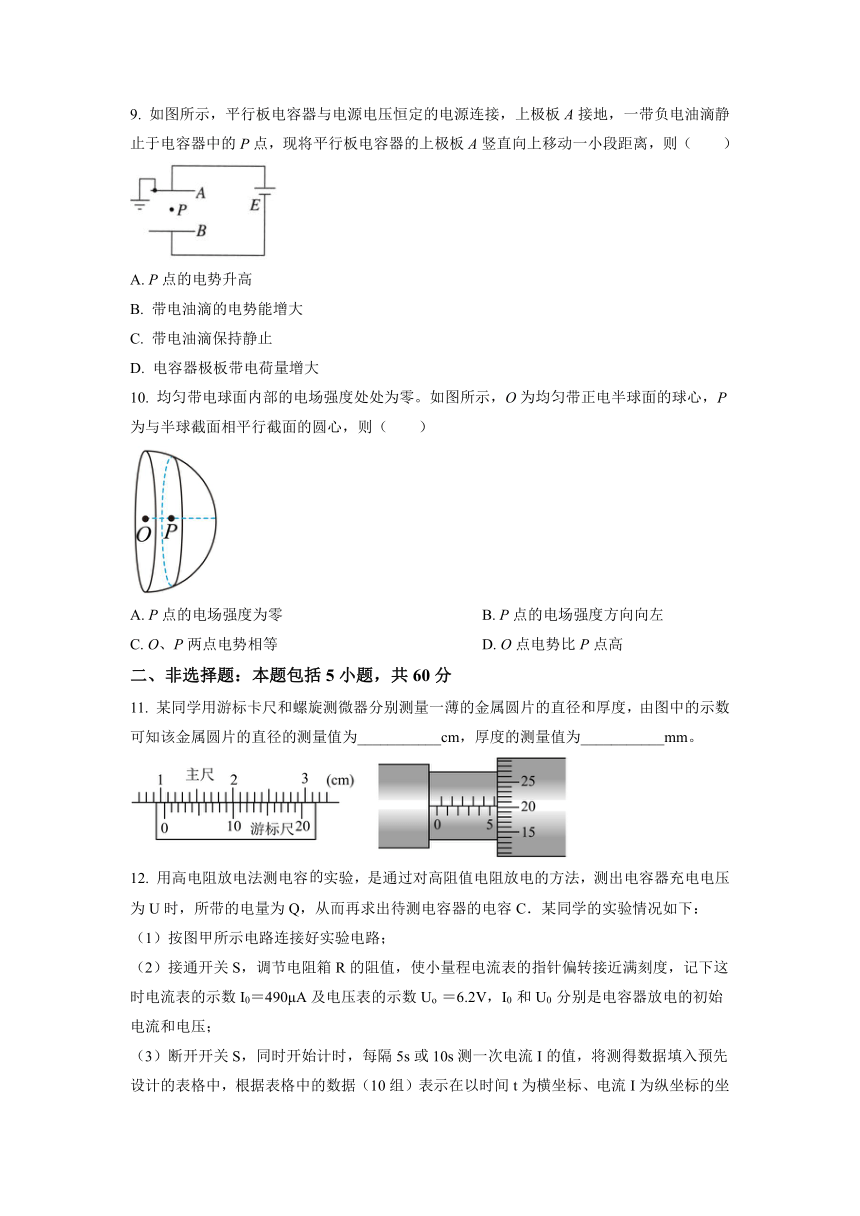

9. 如图所示，平行板电容器与电源电压恒定的电源连接，上极板A接地，一带负电油滴静止于电容器中的P点，现将平行板电容器的上极板A竖直向上移动一小段距离，则（　　）
A. P点的电势升高
B. 带电油滴的电势能增大
C. 带电油滴保持静止
D. 电容器极板带电荷量增大
10. 均匀带电球面内部的电场强度处处为零。如图所示，O为均匀带正电半球面的球心，P为与半球截面相平行截面的圆心，则（　　）
A. P点的电场强度为零 B. P点的电场强度方向向左
C. O、P两点电势相等 D. O点电势比P点高
二、非选择题：本题包括5小题，共60分
11. 某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度，由图中的示数可知该金属圆片的直径的测量值为___________cm，厚度的测量值为___________mm。
12. 用高电阻放电法测电容实验，是通过对高阻值电阻放电的方法，测出电容器充电电压为U时，所带的电量为Q，从而再求出待测电容器的电容C．某同学的实验情况如下：
（1）按图甲所示电路连接好实验电路；
（2）接通开关S，调节电阻箱R的阻值，使小量程电流表的指针偏转接近满刻度，记下这时电流表的示数I0＝490μA及电压表的示数Uo ＝6.2V，I0 和U0 分别是电容器放电的初始电流和电压；
（3）断开开关S，同时开始计时，每隔5s或10s测一次电流I的值，将测得数据填入预先设计的表格中，根据表格中的数据（10组）表示在以时间t为横坐标、电流I为纵坐标的坐标纸上，如图乙中用“×”表示的点．
试根据上述实验结果，在图乙中作出电容器放电的I-t图象,并估算出该电容器两端的电压为U0时所带的电量Q0约为 ___________C；该电容器的电容C约为____________F
13. 在光滑的绝缘水平面上，相隔2L的A、B两点固定有两个电荷量均为Q的正点电荷，a、O、b是A、B连线上的三点，O为中点，Oa=Ob=。一质量为m、电荷量为q的试探电荷以初速度从a点出发沿A、B连线向B运动，在运动过程中，除静电力外，试探电荷受到一个大小恒定的阻力作用，当它运动到O点时，动能为初动能的2倍，到b点时速度刚好为零、已知静电力常量为k，设O处电势为零，求：
（1）a点的场强大小；
（2）a点的电势中。
14. 如图所示，一条长为L的细线上端固定，下端拴一个质量为m，电荷量为q的小球，将它置于方向水平向右的匀强电场中，使细线竖直拉直时将小球从A点静止释放，当细线离开竖直位置偏角α＝60°时，小球速度为0．
（1）求小球带电性质和电场强度E；
（2）若小球恰好完成竖直圆周运动，求小球在A点应有的初速度vA的大小(可含根式)．
15. 如图所示，竖直平面内固定半径的光滑圆弧轨道，在M处与水平传送带相切，传送带与左侧紧靠的水平台面等高，台面的部分粗糙，的长度，P点左侧光滑，一左端固定、水平放置的轻质弹簧处于原长状态。质量的小物块（可视为质点）从A点由静止沿圆弧轨道下滑。O为圆心，半径竖直，与的夹角，已知传送带的长度，始终以速度顺时针转动，物块与台面部分、物块与传送带之间的动摩擦因数均为，取重力加速度，弹簧始终在弹性限度内，求：
（1）物块第一次滑到圆弧轨道最低点M时对轨道的压力大小F；
（2）弹簧被压缩后具有的最大弹性势能；
（3）物块最终停止运动时的位置到P点的距离。
16. 如图建立竖直平面内坐标系，α射线管由平行金属板A、B和平行于金属板的细管C组成，放置在第Ⅱ象限，细管C离两板等距，细管C开口在y轴上。放射源P在A极板左端，可以沿特定方向发射某一速度的α粒子（带正电）。若极板长为L，间距为d，当A、B板加上某一电压U时，α粒子刚好能以速度v0（已知）从细管C水平射出，进入位于第Ⅳ象限的静电分析器并恰好做匀速圆周运动，t=0时刻α粒子垂直于x轴进入第Ⅳ象限的交变电场中，交变电场随时间的变化关系如图乙（图上坐标均为已知物理量），规定沿x轴正方向为电场正方向，静电分析器中电场的电场线为沿半径方向指向圆心O，场强大小为E0。已知α粒子电荷量为q，质量为m，重力不计。求：
（1）A、B极板间所加的电压U；
（2）α粒子在静电分析器中运动时间t0；
（3）当t=nT时，α粒子的坐标。（n=1，2，3…）
南通市重点中学2022-2023学年高一下学期5月第二次月考
物理试题 答案
一、单项选择题：本题包括10小题，每小题4分，每小题只有一个选项最符合题意。
【1题答案】
【答案】C
【2题答案】
【答案】D
【3题答案】
【答案】D
【4题答案】
【答案】B
【5题答案】
【答案】C
【6题答案】
【答案】B
【7题答案】
【答案】C
【8题答案】
【答案】B
【9题答案】
【答案】B
【10题答案】
【答案】B
二、非选择题：本题包括5小题，共60分
【11题答案】
【答案】 ①. 1.055 ②. 5.702##5.703##5.701
【12题答案】
【答案】 ①. 8.0 ×10-3或9.0×10-3 ②.
【13题答案】
【答案】（1）；（2）
【14题答案】
【答案】（1）．（2）．
【15题答案】
【答案】（1）；（2）；（3）
【16题答案】
【答案】（1）；（2）；（3）（，）（n=1，2，3…）
