北师大版物理八年级下册期末检测夯实基础训练试题1（含答案解析）

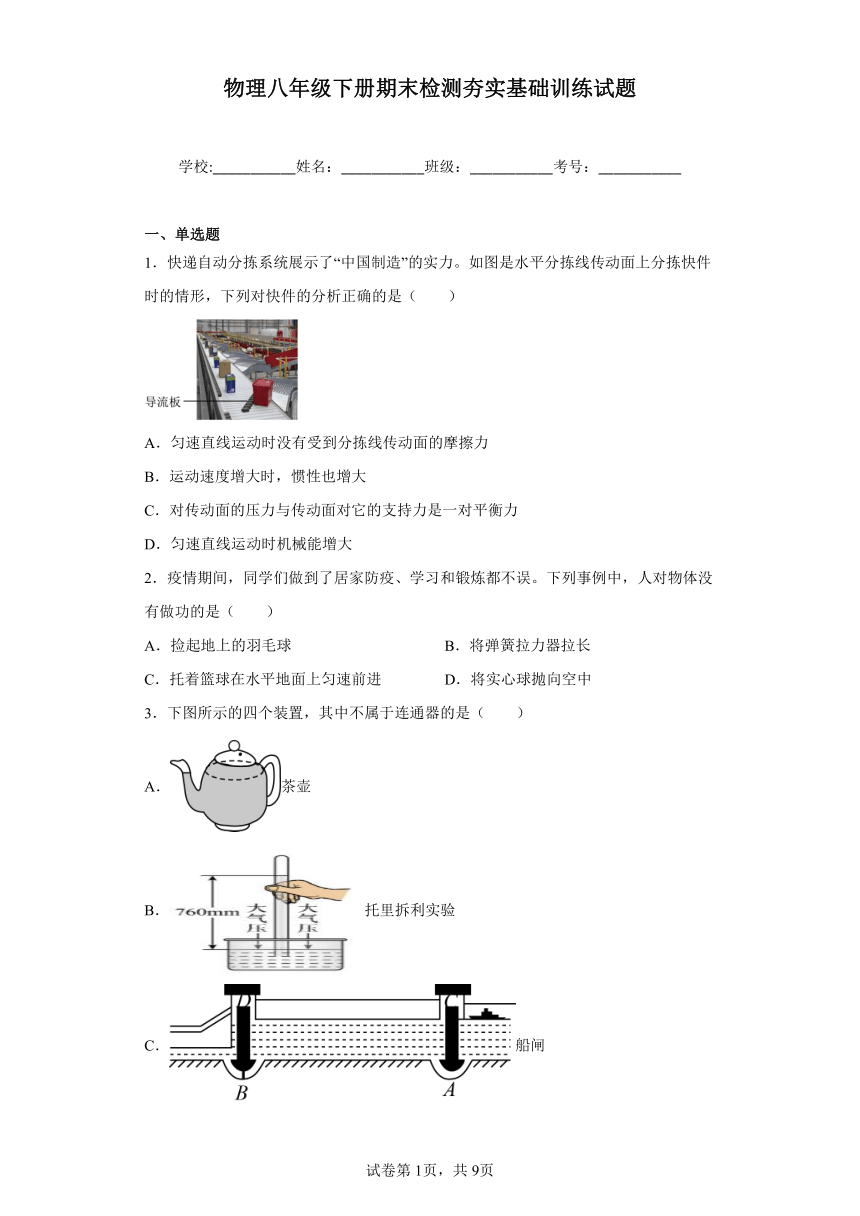

物理八年级下册期末检测夯实基础训练试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．快递自动分拣系统展示了“中国制造”的实力。如图是水平分拣线传动面上分拣快件时的情形，下列对快件的分析正确的是（　　）
A．匀速直线运动时没有受到分拣线传动面的摩擦力
B．运动速度增大时，惯性也增大
C．对传动面的压力与传动面对它的支持力是一对平衡力
D．匀速直线运动时机械能增大
2．疫情期间，同学们做到了居家防疫、学习和锻炼都不误。下列事例中，人对物体没有做功的是（　　）
A．捡起地上的羽毛球 B．将弹簧拉力器拉长
C．托着篮球在水平地面上匀速前进 D．将实心球抛向空中
3．下图所示的四个装置，其中不属于连通器的是（　　）
A．茶壶
B．托里拆利实验
C．船闸
D．锅炉水位计
4．下列关于摩擦的说法中正确的是（ ）
A．摩擦力是阻碍物体向前运动的力，所以运动中最好没有摩擦力
B．人走路时，还是摩擦力越小越好，最好没有
C．火车启动时，车轮与钢轨间的摩擦是有益的
D．自行车轮胎与地面之间的摩擦是害的
5．2019年12月17日下午4时，我国第一艘国产航空母舰在海南三亚交付海军，经中央军委批准，我国第一艘国产航母命名为“中国人民解放军海军山东舰”，舷号为“17”，如图所示，据悉该航母满载时的排水量为6.5万吨，下列有关航母的说法中正确的是（ ）
A．航母在水面漂浮时，所受浮力大于重力
B．航母满载时，它的总重力为
C．舰载机飞离航母后，航母船身相对于水面会下降一些
D．舰载机飞离航母后，航母船体最底部受到水的压强增大
6．下列现象中与大气压有关的是（ ）
A．用吸管把杯中的饮料吸到口中
B．人漂浮在死海上不下沉
C．浮力起重法打捞海底沉船
D．大型货轮通过三峡船闸

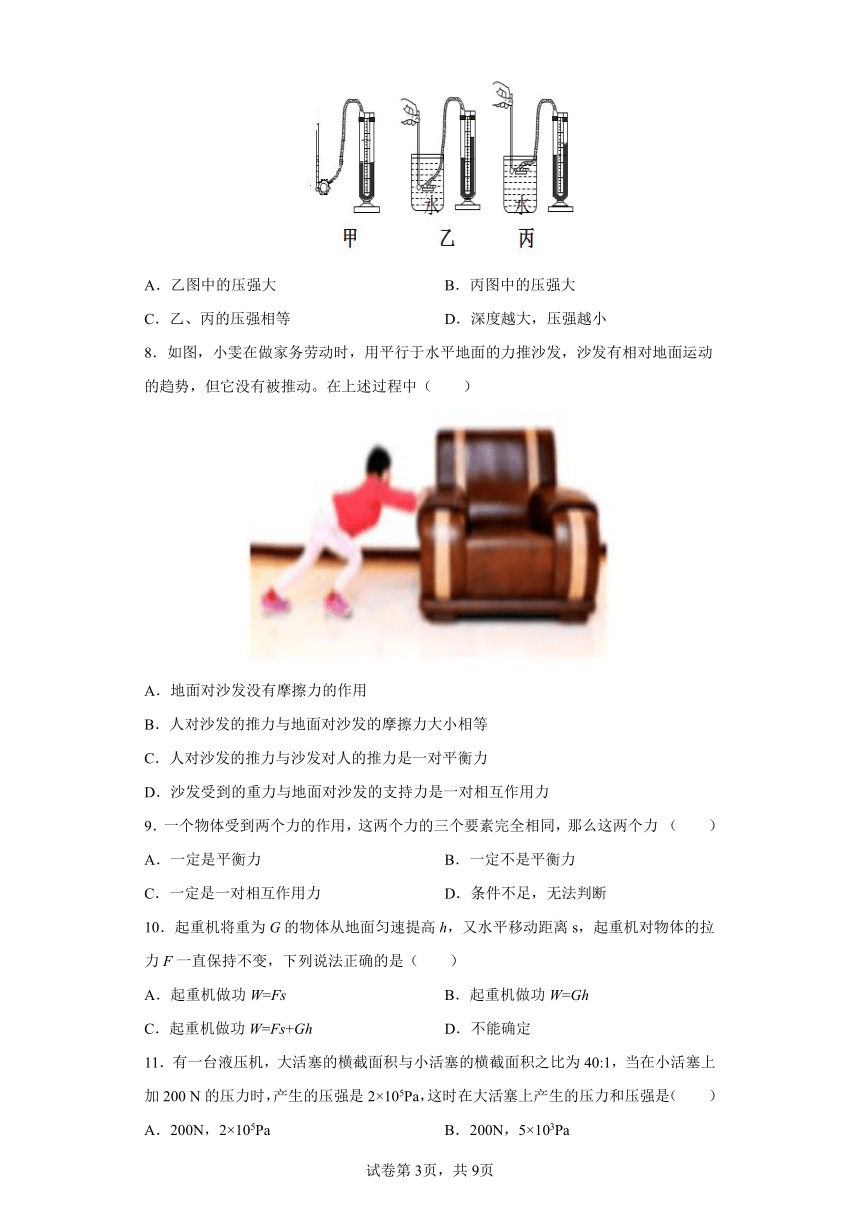

7．图甲是测量液体内部压强的仪器，由图可以看出（　　）
A．乙图中的压强大 B．丙图中的压强大
C．乙、丙的压强相等 D．深度越大，压强越小
8．如图，小雯在做家务劳动时，用平行于水平地面的力推沙发，沙发有相对地面运动的趋势，但它没有被推动。在上述过程中（　　）
A．地面对沙发没有摩擦力的作用
B．人对沙发的推力与地面对沙发的摩擦力大小相等
C．人对沙发的推力与沙发对人的推力是一对平衡力
D．沙发受到的重力与地面对沙发的支持力是一对相互作用力
9．一个物体受到两个力的作用，这两个力的三个要素完全相同，那么这两个力 （　　）
A．一定是平衡力 B．一定不是平衡力
C．一定是一对相互作用力 D．条件不足，无法判断
10．起重机将重为G的物体从地面匀速提高h，又水平移动距离s，起重机对物体的拉力F一直保持不变，下列说法正确的是（　　）
A．起重机做功W=Fs B．起重机做功W=Gh
C．起重机做功W=Fs+Gh D．不能确定
11．有一台液压机，大活塞的横截面积与小活塞的横截面积之比为40:1，当在小活塞上加200 N的压力时，产生的压强是2×105Pa，这时在大活塞上产生的压力和压强是（　　）
A．200N，2×105Pa B．200N，5×103Pa
C．8000N，2×105Pa D．8000N，8×106Pa
12．“五一”假期期间，小明一家乘坐高铁外出旅游，下列说法正确的是（　　）
A．匀速运动的列车，若它所受的一切外力同时消失，列车会立即停下来
B．车速越高，列车越难刹停，说明速度越大，惯性越大
C．加速前进时，列车受到的牵引力大于受到的阻力
D．站台相对于进站的列车是静止的

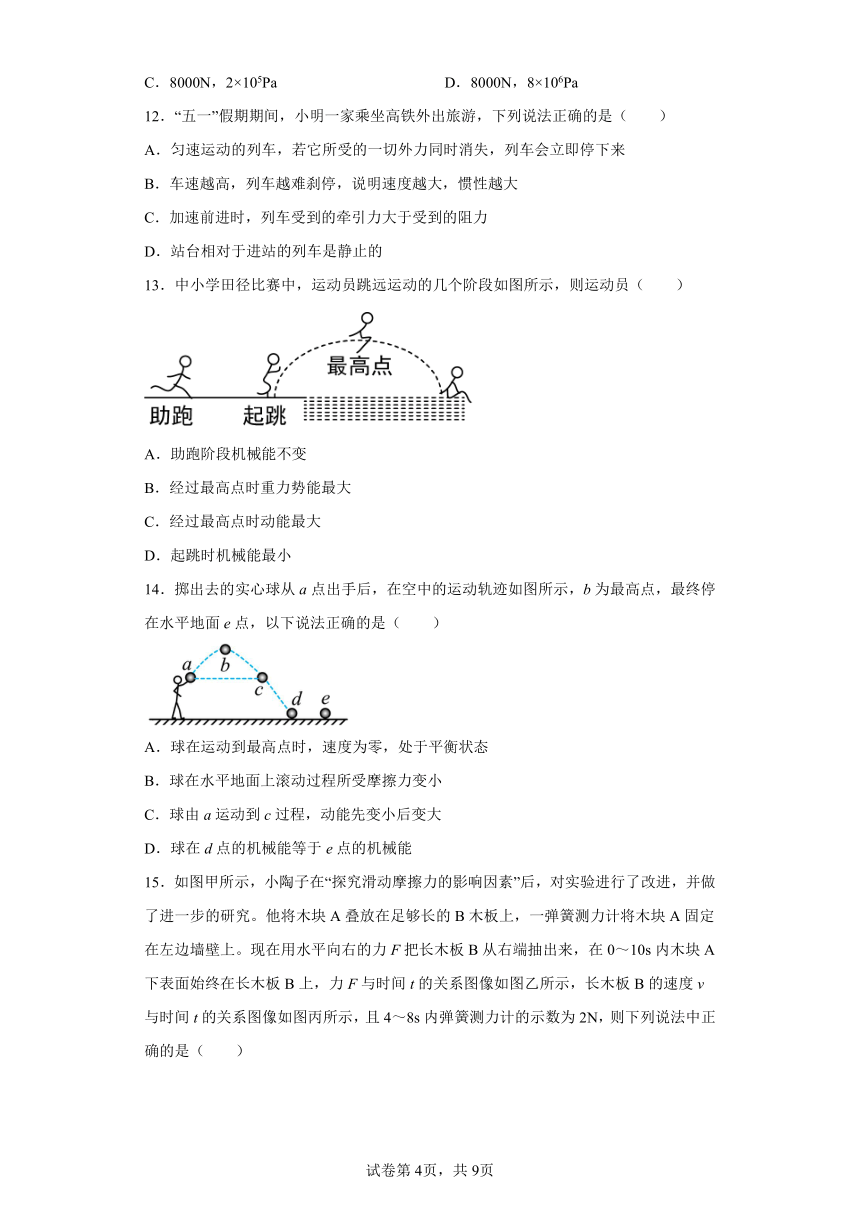

13．中小学田径比赛中，运动员跳远运动的几个阶段如图所示，则运动员（　　）
A．助跑阶段机械能不变
B．经过最高点时重力势能最大
C．经过最高点时动能最大
D．起跳时机械能最小
14．掷出去的实心球从a点出手后，在空中的运动轨迹如图所示，b为最高点，最终停在水平地面e点，以下说法正确的是（　　）
A．球在运动到最高点时，速度为零，处于平衡状态
B．球在水平地面上滚动过程所受摩擦力变小
C．球由a运动到c过程，动能先变小后变大
D．球在d点的机械能等于e点的机械能
15．如图甲所示，小陶子在“探究滑动摩擦力的影响因素”后，对实验进行了改进，并做了进一步的研究。他将木块A叠放在足够长的B木板上，一弹簧测力计将木块A固定在左边墙壁上。现在用水平向右的力F把长木板B从右端抽出来，在0～10s内木块A下表面始终在长木板B上，力F与时间t的关系图像如图乙所示，长木板B的速度v与时间t的关系图像如图丙所示，且4～8s内弹簧测力计的示数为2N，则下列说法中正确的是（　　）
A．0～10s内，木块A受到的摩擦力始终为静摩擦力
B．2～4s内，长木板B所受合力为10N
C．4～8s内，地面对长木板B的滑动摩擦力大小为6N
D．8～10s内，长木板B做减速直线运动，弹簧测力计的示数变大
二、多选题
16．如图所示，物体在水平拉力F的作用下沿水平桌面匀速向右运动，下列说法中正确的是（　　）
A．物体所受拉力和重力是一对平衡力
B．物体所受重力和桌面对物体的支持力是一对平衡力
C．桌面对物体的支持力和物体受到的摩擦力是相互作用力
D．桌面对物体的支持力和物体对桌面的压力是相互作用力
17．如图所示，将封闭的圆台形容器装入一定质量的水（未满）放在水平地面上，再倒置过来，则水对容器底部的压强和压力将
A．压强不变 B．压强变小
C．压力变大 D．压力变小
18．如图所示，在溢水杯中装满水，将挂在弹簧测力计下的铁块缓慢放入水中，从铁块下表面刚刚接触水面直至测力计示数为零的过程中（　　）
A．铁块受到的浮力一直变大
B．溢水杯底部受到水的压力一直变大
C．弹簧测力计对手的拉力变小—不变—变小
D．桌面受到溢水杯的压强先不变，后变大
19．港口的集装箱码头上，吊车正吊着集装箱匀速上升．下列说法中不正确的是：（ ）
A．集装箱受到的重力和它对钢丝绳的拉力是一对平衡力
B．集装箱受到的重力和钢丝绳对它的拉力是一对平衡力
C．集装箱受到的重力小于钢丝绳对它的拉力，合力方向竖直向上
D．集装箱以0.1m／s匀速上升时受到的拉力小于它以0.2m／s匀速上升时受到的拉力
20．关于二力平衡，下列说法错误的是：
A．大小相等、方向相反的两个力，一定是一对平衡力
B．放在水平桌面上的墨水瓶对桌面的压力与桌面对它的支持力是一对平衡力
C．悬挂在绳上静止的小球，绳对小球拉力和小球重力是一对平衡力
D．沿水平方向推桌子，桌子没有推动，人的推力和桌子的重力是一对平衡力
三、填空题
21．物理学家们为人类进步做出了杰出贡献，人们常用他们的名字作为物理量的单位，如______（科学家名字）是______（物理量名称）的单位。
22．为了提高城市品位，争创全国文明城市，环卫工人每天开着洒水车不辞辛苦地工作．洒水车在匀速工作时汽车所受牵引力_____汽车所受摩擦力（选填“大于”、“等于”或“小于”），此过程中汽车所受牵引力将_____（选填“变大”、“变小”或“不变”）．
23．请你读出图 1、2 所示的各测量工具的示数：木块的长度是________cm； 物体的重力为________N．
24．我国“蛟龙”号潜水器在下潜试验中成功突破7000m水深大关，“蛟龙号”随着下潜深度的增加，所受水的压强将_____（选填“变大”、“变小”或“不变”），若海水的密度为1.03×103kg/m3，“蛟龙号”在深7000m处所受海水的压强为_____Pa．（g=10N/kg）
25．如图所示，工人用滑轮组匀速提升重为1200N的货物，所用的拉力F为500N，货物在50s内匀速上升5m。在此过程中，所做的有用功是___________J；拉力做功的功率是___________W；滑轮组的机械效率是___________。
四、实验题
26．某同学用下列器材探究“液体内部的压强”。（g取10N/kg）
（1）图甲压强计通过U形管两侧液面的___________来反映橡皮膜所受压强的大小；
（2）他把探头放入水面下6cm处，探头受到水的压强是___________Pa；继续向下移动探头，会看到U形管两侧液面的高度差变大，说明液体内部的压强与液体的___________有关；
（3）为了检验“液体内部的压强与液体密度有关”这一结论，他用图乙的装置，在容器的左右两侧分别装入密度的不同液体，看到橡皮膜向左侧凸起，则___________（填“左”或“右”）侧液体的密度较大。
27．在学习压强概念时，小明同学做了如图所示“探究影响压力作用效果”的实验。
（1）甲、乙两图所示的实验是为了说明______；
（2）丙、丁两图所示的实验是为了说明______；
（3）根据（1）、（2）实验结果可知：压力的作用效果与______和______有关；
（4）本实验中用到的物理研究方法有：______和______。
五、计算题
28．一个重1N的物体，挂在弹簧测力计上，当物体浸没水中时弹簧测力计的示数是0.87N，这个物体受到的浮力为多大？
29．如图所示是某水上打捞船起吊装置结构示意简图。某次打捞作业中，该船将沉没于水下20m深处的一只密封货箱打捞出水面，已知该货箱体积为20m3，质量是80t。（ρ水=1.0×103kg/m3，g=10N/kg）
（1）货箱完全浸没在水中时受到的浮力是多少？
（2）起吊装置提着货箱在水中（未露出水面）匀速上升了12m，用时2mim。若滑轮组的机械效率为60%，求钢丝绳的拉力F为多大？拉力F的功率多大？
六、作图题
30．如图所示，质量为2kg的物体在斜面上匀速下滑，画出物体所受重力的示意图．
( )
31．作图题
（1）如图所示，光从空气中斜射到水面时，请完成光的反射和折射的光路图。( )
（2）如图所示，在杠杆AB上悬挂一个重为G的物体，为使杠杆在图中位置静止，请在杠杆上画出最小力F。( )
试卷第8页，共9页
试卷第9页，共9页
参考答案：
1．A
【详解】A．匀速直线运动时，快件与分拣线传动面相对静止，没有相对运动的趋势，所以快件没有受到摩擦力的作用，故A正确；
B．质量是物体惯性大小的唯一的量度，与速度无关，故B错误；
C．对传动面的压力作用在传送带上，传动面对它的支持力作用在快件上，二力不是作用在同一个物体上，所以不是一对平衡力，故C错误；
D．匀速直线运动时，质量、高度和速度均没有变化，所以动能和势能都没有变化，所以机械能大小不变，故D错误。
故选A。
2．C
【详解】A．捡起地上的羽毛球，对羽毛球施加了力，羽毛球在力的作用下通过了距离，人对羽毛球做了功，故A不符合题意；
B．将弹簧拉力器拉长，人对拉力器施加了力，拉力器伸长，人对拉力器做了功，故B不符合题意；
C．托着篮球在水平地面上匀速前进时，人施加的力竖直向上，篮球在力的方向没有移动距离，人对篮球不做功，故C符合题意；
D．将实心球抛向空中，手施加了力，实心球在力的方向上移动了距离，人对实心球做了功，故D不符合题意。
故选C。
3．B
【详解】A．茶壶的壶嘴和壶身上端开口、下端连通，是连通器，故A不符合题意；
B．托里拆利实验用的玻璃管上端没有开口，不是连通器，故B符合题意；
C．船闸的上游与闸室、闸室与下游都是上端开口、下端连通的，是连通器，故C不符合题意；
D．锅炉水位计上端开口、下端连通，是连通器，故D不符合题意。
故选B。
4．C
【详解】A. 虽然摩擦力是阻碍物体向前运动的力，但是有益摩擦力可提供动力，故A错误；B. 人走路时如果鞋底和地面之间没有摩擦，人将无法走动，所以鞋底和地面之间的摩擦是有益摩擦，故B错误；C. 机车启动时，车轮与钢轨之间的摩擦，是启动车前进的动力，有利于机车启动，是有益摩擦，故C正确；D. 骑自行车时，车轮与地面之间的摩擦提供了向前运动的力，是有益摩擦，故D错误．故选C.
点睛：（1）有益摩擦要增大，增大摩擦的方法：增大压力，增大接触面的粗糙程度；（2）有害的摩擦要减小，减小摩擦的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动．
5．B
【详解】A．航母在水面漂浮时，根据沉浮状态条件，其所受浮力等于重力，故A错误；
B．航母满载时其排水量为6.5万吨，即排出水的质量为6.5万吨，根据漂浮条件和阿基米德原理可得
故B正确；
C．舰载机飞离航母后，航母总重减小，故所受浮力减小，根据阿基米德原理，船身相对于水面会上浮一些，故C错误；
D．舰载机飞离航母后，船身相对于水面会上浮一些，航母船体最底部受到水的压强减小，故D错误。
故选B。
6．A
【详解】A．用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管上升到嘴里，故A符合题意；
B．根据物体浮沉条件可知，人能漂浮在死海中，人的密度小于海水的密度，与大气压无关，故B不符合题意；
C．轮船能漂浮在海面上，是利用了水的浮力，与大气压无关，故C不符合题意；
D．船闸是利用连通器原理工作的，与大气压无关，故D不符合题意。
故选A。
7．A
【详解】压强计是根据U形管两边液面的高度差来判断液体内部压强的大小的．当橡皮膜受到的压强为零时，U形管两边液面相平；当橡皮膜受到压强作用时，两管内液面产生高度差，压强越大，两液面的高度差越大；由图可知，甲图中U形管两边液面相平，说明橡皮膜受到的压强为零，比较乙丙两图可知，液体密度相同，压强计探头朝向相同，乙图中探头所处水的深度大于丙图中探头所处水的深度，乙图中U形管两边液面高度差较大，所以，乙图中的压强较大，得到结论，同一种液体中，深度越大，压强越大．故A正确，BCD错误．
8．B
【详解】A．推沙发时，虽然没有被推动，但沙发有相对地面运动的趋势，所以地面对沙发有摩擦力的作用，故A不符合题意；
B．沙发没有被推动，处于平衡状态，人对沙发的推力与地面对沙发的摩擦力为一对平衡力，大小相等，故B符合题意；
C．人对沙发的推力与沙发对人的推力大小相等、方向相反、作用在同一直线上，但是分别作用在两个物体上，是一对相互作用力，故C不符合题意；
D．沙发在竖直方向上静止，受到的重力与地面对沙发的支持力是一对平衡力，故D不符合题意。
故选B。
9．B
【详解】AB．一对平衡力是作用在同一物体上、大小相等、方向相反、在同一直线上的两个力，而两个三要素相同的力方向相同，所以一定不是平衡力，故A不符合题意，B符合题意；
CD．一对相互作用力是作用在两个物体上、大小相等、方向相反、在同一直线上的两个力，而三要素相同的两个力方向相同，因此一定不是一对相互作用力，故CD不符合题意。
故选B。
10．B
【详解】起重机将重为G的物体从地面匀速提高h，克服重力做功为
又水平移动距离s，起重机对重物的拉力和重物移动的方向垂直，所以不做功，故起重机做功
故ACD错误，B正确。
故选B。
11．C
【详解】设小活塞的横截面积为S1，则由题意可知，大活塞的横截面积为40S1，依题意可知，F1=200N，p1=2×105Pa，由得，小活塞的受力面积为
大活塞的面积为
S2=40S1=40×1.0×10-3m2=4×10-2m2
由液压机中液体压强的公式p=ρgh，当液体的深度h相同时产生的压强相同，即p1=p2，可知
p2= p1=2×105Pa
由p=FS得，大活塞受到的压力
F2=p2S2=2×105Pa×4×10-2m2=8000N
故ABD不符合题意，C符合题意。
故选C。
12．C
【详解】A．匀速运动的列车，若它所受的一切外力同时消失，由牛顿第一定律可知列车将做匀速直线运动，故A错误；
B．车速越高，列车越难刹停，是因为列车的动能大，刹车后滑行的距离长；惯性大小取决于物体的质量，列车的速度越大，但列车的质量不变，其惯性大小也不变，故B错误；
C．列车加速前进时，合力向前，则它受到的牵引力大于它受到的阻力，故C正确；
D．以进站的列车为参照物，站台的位置不断发生变化，所以站台相对于进站的列车是运动的，故D错误。
故选C。
13．B
【详解】A．在助跑阶段，运动员在加速运动，质量不变、速度增大，则动能增大，该过程中运动员高度为零，重力势能为零，因机械能等于动能与势能之和，则机械能增大，故A不符合题意；
B．经过最高点时，运动员高度最高，则重力势能最大，故B符合题意；
C．经过最高点时，运动员速度小，则动能最小，故C不符合题意；
D．在起跳时，运动员的机械能增大到最大，之后由于受空气作用，克服阻力做功要消耗机械能，所以之后机械能会减小。故D不符合题意。
故选B。
14．C
【详解】A．球在运动到最高点时，其速度不为零仍然有向前的速度；在最高点时球不能保持静止状态，也不是做匀速直线运动，所以球在最高点不是平衡状态，故A错误；
B．球在水平地面上滚动过程中，对地面的压力不变，接触面粗糙程度不变，则摩擦力大小不变，故B错误；
C．球由a运动到c过程，球的质量不变，球的速度先变小后变大，故动能先变小后变大，故C正确；
D．球从d运动到e过程中，受到摩擦力作用，球克服摩擦做功，机械能会转化为内能，所以球的机械能减小，则球在d点的机械能大于在e点的机械能，故D错误。
故选C。
15．C
【详解】A．由图丙可知，0~2s内A与B之间没有相对滑动，木块A相对木板B来说，木块 A处于静止状态，此时木块A没有受到摩擦力；在2s-10s内A与B之间发生了相对滑动，木块A相对木板B来说，木块A是向左运动的，则木块A受到的滑动摩擦力的方向是水平向右的，故A错误；
C．4~8s内，长木板做匀速指向运动，A受到水平向左的拉力、水平向右的B对A的摩擦力的作用，这两个力是一对平衡力，大小相等，故A受到的摩擦力为2N，由于物体间力的作用是相互的，所以A对B的摩擦力也为2N；
由图丙可知，4~8s内，B做匀速运动，B受到水平向右的拉力、水平向左的A对B的摩擦力以及地面对B水平向左的摩擦力，由于A对 B的压力不变，接触面的粗糙程度不变，则A对B的摩擦力的大小仍为2N，则此时拉力的大小为8N，所以地面对长木板B的滑动摩擦力大小为
=8N-2N=6N
故C正确；
B．由图丙可知，2~4s内，B做加速运动，由于 A对B的压力不变，接触面的粗糙程度不变，则A对B的摩擦力的大小仍为2N，则此时拉力的大小为10N，所以B受到的合力为
=10N-2N-6N=2N
故B错误；
D．8~10s内，B木块做减速直线运动，此时A处于静止状态，受到的合力为0，由于滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，压力和接触面的粗糙程度都没有发生变化，所以B对A的滑动摩擦力不变，弹簧测力计的示数不变，故D错误。
故选C。
16．BD
【详解】A．物体所受拉力和重力不在同一直线上，所以不是一对平衡力，故A错误；
B．物体在水平拉力F的作用下沿水平桌面匀速向右运动，处于平衡状态，物体所受重力和桌面对物体的支持力符合二力平衡条件，所以是一对平衡力，故B正确；
C．桌面对物体的支持力和物体受到的摩擦力不在同一直线上，所以不是相互作用力，故C错误；
D．桌面对物体的支持力和物体对桌面的压力分别作用在物体和桌面上，符合相互作用力的条件，所以是相互作用力，故D正确。
故选BD。
17．BC
【详解】由公式p=ρgh可知，倒置前后液体的密度不变，深度变小，所以液体对容器底的压强也变小；故A错误，B正确；
倒置前，容器底受到的压力小于重力；倒置后，容器底受到的压力大于重力，所以压力变大．
故C正确，D错误．
18．CD
【详解】A．从铁块下表面刚刚接触水面到铁块浸没在水中的过程，铁块排开水的体积不断变大，根据知，浮力逐渐变大；铁块浸没后继续下沉的过程中，铁块排开水的体积不再变化，根据知，浮力不再变化，故A不符合题意；
B．由于溢水杯中装满水，则从铁块下表面刚刚接触水面直至测力计示数为零的过程中，水的深度不变，根据知，溢水杯底部受到水的压强不变，杯底的面积不变，根据可知，杯底受到水的压力不变，故B不符合题意；
C．在铁块向下运动并与底部接触之前，弹簧测力计对手的拉力等于铁块与测力计的总重力减去铁块受到的浮力（即）；由于浮力先变大后不变，所以测力计对手的拉力先变小后不变；铁块接触溢水杯底部直至测力计示数为零的过程中，由于铁块受到溢水杯底部的支持力作用，所以弹簧测力计对手的拉力
则拉力再减小；由此可知，整个过程中弹簧测力计对手的拉力先变小，后不变，再变小，故C符合题意；
D．从铁块下表面刚刚接触水面到铁块下表面刚刚接触溢水杯底部，且对底部没有压力的过程中，铁块受到的浮力先变大后不变，但始终等于其排开水的重力，此时溢水杯对桌面的压力
（其中G杯和水为溢水杯和原有水的总重力，G排水为溢出水的重力），可知溢水杯对桌面的压力始终不变，根据知，溢水杯对桌面的压强不变；当铁块接触溢水杯底部，且对底部产生压力的过程中，由于不再有水溢出，且铁块对溢水杯底部有压力，所以溢水杯对桌面的压力变大，根据知，溢水杯对桌面的压力压强变大；由此可知，整个过程中桌面受到溢水杯的压强先不变，后变大，故D符合题意。
故选CD。
19．ACD
【详解】当物体做匀速直线运动，说明物体受到的是平衡力．物体所受重力和绳子对它的拉力是一对平衡力，即大小相等、方向相反、作用在一条直线上、作用在同一个物体上，故选符合题意的是ACD．
20．ABD
【详解】A、两个力可能是作用在不同物体上的，故不一定是平衡力，故A错误；
B、墨水瓶对桌面的压力是桌面受力，而桌面对墨水瓶的支持力是墨水瓶受力，故不可能是平衡力，故B错误；
C、绳对小球的拉力与小球重力都是小球受力，且大小相等、方向相反、作用在同一条直线上，故C正确；
D、人的推力沿水平方向，而重力竖直向下，故不可能是平衡力，故D错误；
故选ABD．
【点睛】此类题考查二力平衡的四个条件．必须同时满足，才能判定物体受到的是平衡力．
21． 牛顿 力（帕斯卡 压强；焦耳 功；瓦特 功率）
【详解】[1][2]物理学中有很多物理量的单位是以科学家的名字命名的，比如力的单位是牛顿，压强的单位是帕斯卡，功的单位是焦耳，功率的单位是瓦特。
22． 等于 变小
【详解】洒水车在匀速工作时，匀速为平衡状态所以水平方向汽车所受牵引力等于汽车所受摩擦力，此过程中汽车重力即对地面的压力减小，摩擦力变小所以所受牵引力将变小
23． 3.20 2.8
【详解】图 1 中刻度尺的分度值为 1mm，起点为 3cm 处，故其示数为 3.20cm（或 3.21cm）；图 2 中弹簧测力计的分度值为 0.2N，故其示数为 2N+0.2N×4=2.8N．
24． 变大
【详解】液体压强随深度增加而增大，所以蛟龙号下潜过程中，受到水的压强增大；
在深7000m处所受海水的压强为：
考点：液体压强
25． 6000 150 80%
【详解】[1] 工人用滑轮组匀速提升重为1200N的货物上升5m，根据功的公式计算所做的有用功
[2]由图可知，连接动滑轮的有3段绳子，即n=3，故绳子移动的距离
拉力做功为拉力大小与绳子移动距离的乘积，即
功率表示做功的快慢，故拉力做功的功率
[3]机械效率为有用功与总功之比，故滑轮组的机械效率
26． 高度差 600 深度 右
【详解】（1）[1]图甲所示的压强计是通过U形管中液面的高度差来反映被测压强大小的，高度差越大，液体压强越大。
（2）[2]由可知，把探头放入水面下6cm，即0.06m处，探头受到水的压强
[3]继续向下移动探头，液体的密度不变，深度变大，观察到U形管两侧液面的高度差变大，说明液体内部的压强与液体的深度有关。
（3）[4]由图乙可知，橡皮膜向左侧凸起，说明橡皮膜右侧受到的液体压力比左侧大，由可知，橡皮膜右侧受到的液体压强比左侧大；由分析可知，橡皮膜右侧液体密度较大。
27． 受力面积一定时，压力越大，压力的作用效果越明显 压力一定时，受力面积越小，压力的作用效果越明显 压力的大小 受力面积的大小 控制变量法 转换法
【详解】（1）[1]由甲、乙两图可知，受力面积相同，压力不同，且压力越大、海绵的凹陷程度越明显，可得结论：受力面积一定时，压力越大，压力的作用效果越明显。
（2）[2]由乙、丙两图可知，压力相同，受力面积不同，且受力面积越小、海绵的凹陷程度越明显，可得结论：压力一定时，受力面积越小，压力的作用效果越明显。
（3）[3][4]根据（1）（2）实验结果可知：压力的作用效果与压力的大小和受力面积的大小有关。
（4）[5][6]实验中通过控制受力面积相同，压力大小不同，来探究压力对作用效果的影响；或通过控制压力相同；受力面积不同来探究受力面积对压力作用效果的影响，这里用到的是控制变量法；试验中通过海绵的凹陷程度来表示压力的作用效果，这里用到的纸转换法。
28．0.13N
【详解】解：物体浸没在水里时，由二力平衡可知，物体受到的浮力大小加上物体受到的拉力大小（弹簧测力计的示数）等于物体重力的大小，即
所以物体受到的浮力为
答：这个物体受到的浮力为0.13N。
29．（1）2×105N；（2）2.5×105N，
【详解】解：（1）货箱完全浸没在水中，排开水的体积是
完全浸没时受到的浮力是
（2）由图知，n=4，货箱的重力为
滑轮组的机械效率
代入数据解得
绳端移动的距离是
拉力的做功是
拉力F的功率是
答：（1）货箱完全浸没在水中时受到的浮力是；
（2）钢丝绳的拉力为；拉力的功率是。
30．
【详解】物体的重力：G=mg=2kg×10N/kg=20N.
过物体的重心沿竖直向下画一条带箭头的线段，并且标出重力G的大小；如图所示：
31．
【详解】(1)由光的反射和折射定律可知，当光由空气斜射向水面时，反射角等于入射角，折射角小于入射角，则作图如下
(2)由杠杆平衡公式F1l1=F2l2可知，当阻力和阻力臂不变时，动力臂越大，动力越小，则以离支点O最远的点B为力的作用点，OB为力臂，此时力臂最长，力最小，力与力臂垂直斜向右上方，故作图如下
