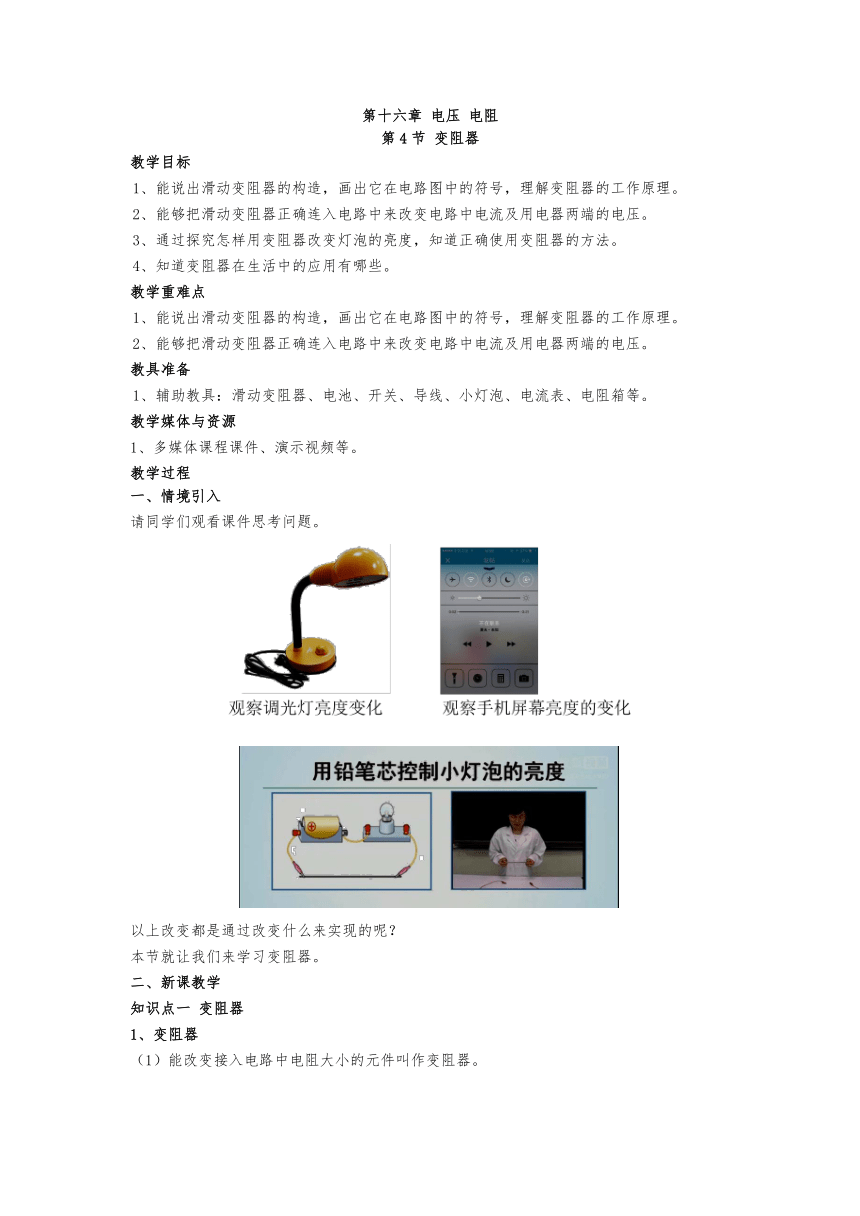

第十六章 电压 电阻
第4节 变阻器
教学目标
1、能说出滑动变阻器的构造,画出它在电路图中的符号,理解变阻器的工作原理。
2、能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。
3、通过探究怎样用变阻器改变灯泡的亮度,知道正确使用变阻器的方法。
4、知道变阻器在生活中的应用有哪些。
教学重难点
1、能说出滑动变阻器的构造,画出它在电路图中的符号,理解变阻器的工作原理。
2、能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。
教具准备
1、辅助教具:滑动变阻器、电池、开关、导线、小灯泡、电流表、电阻箱等。
教学媒体与资源
1、多媒体课程课件、演示视频等。
教学过程
一、情境引入
请同学们观看课件思考问题。
以上改变都是通过改变什么来实现的呢?
本节就让我们来学习变阻器。
二、新课教学
知识点一 变阻器
1、变阻器
(1)能改变接入电路中电阻大小的元件叫作变阻器。
(2)可以逐渐地改变连入电路的电阻,但不能够显示连入电路的电阻值。
知识点二 滑动变阻器
1、工作原理
(1)改变接入电路中电阻线的长度来改变接入电阻,从而改变电流。

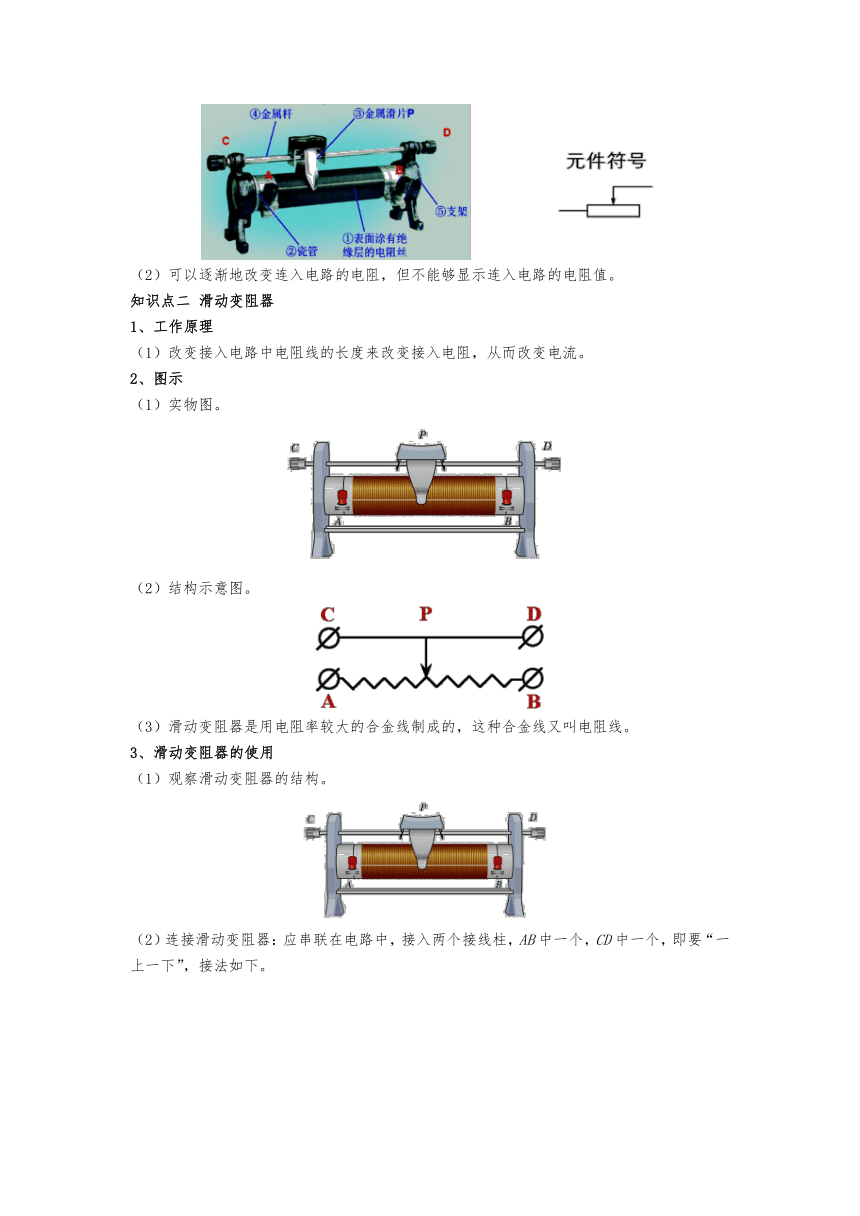

2、图示
(1)实物图。
(2)结构示意图。
(3)滑动变阻器是用电阻率较大的合金线制成的,这种合金线又叫电阻线。
3、滑动变阻器的使用
(1)观察滑动变阻器的结构。
(2)连接滑动变阻器:应串联在电路中,接入两个接线柱,AB中一个,CD中一个,即要“一上一下”,接法如下。
(3)实验:用滑动变阻器改变小灯泡的亮度。
(4)实验:用滑动变阻器控制电阻两端的电压。闭合开关S,调节滑动变阻器的滑片,使定值电阻R两端的电压成整数倍地变化。换用不同的定值电阻,使电阻成整数倍地变化,闭合开关S,调节滑动变阻器的滑片,保持每次接入的定值电阻两端的电压不变。
知识点三 变阻器的应用
1、各种变阻器及其应用
(1)能表示出阻值的变阻器。
(2)变阻器的作用主要是通过调节其电阻值,改变电路中的电流. 滑动变阻器一般只在实验室中应用。有些家用电器音量调节的器件也是一种变阻器,通常称为电位器,是具有三个引出端、阻值可按某种变化规律调节的电阻元件。
(3)电阻箱能够准确表示连入电路的电阻值,但不能连续改变电阻值。滑动变阻器和电阻箱在接入电路中时,闭合开关之前,都应调节到最大阻值。
三、知识总结及板书设计
教学反思
本节学习的是变阻器,学习时要注意和之前电阻知识的连续性,要注意对之前的知识的复习,之前的知识掌握好了本节学起来才能事半功倍。首先确定教学目标及教学重难点,这要求教师对教材及知识点有系统的认识,只有这样才能在讲课时抓住重点、游刃有余,本节的重点是能说出滑动变阻器的构造,画出它在电路图中的符号,理解变阻器的工作原理,能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。在讲解及实验时要逐渐深入,循序渐进,这样记忆会更牢靠。在讲解滑动变阻器时,可结合小实验一同进行,要提醒学生们关注细节,注意实验要点,注意对滑动变阻器相关知识的理解及记忆,可多让学生们动手参与进来,培养学生的动手实验探究能力。
布置作业
1、复习课本知识。
2、完成教材P71动手动脑学物理1—4题
