课件23张PPT。第五节　测量电压
用电压表测电压1、电流表的符号是 ，电压表的符号是 ，电流的主单位是 ，电压的主单位是 ，电压的作用是 。
2、串联电路中总电流与各部分电流的关系是 。
并联电路中总电流与各部分电流的关系是 。

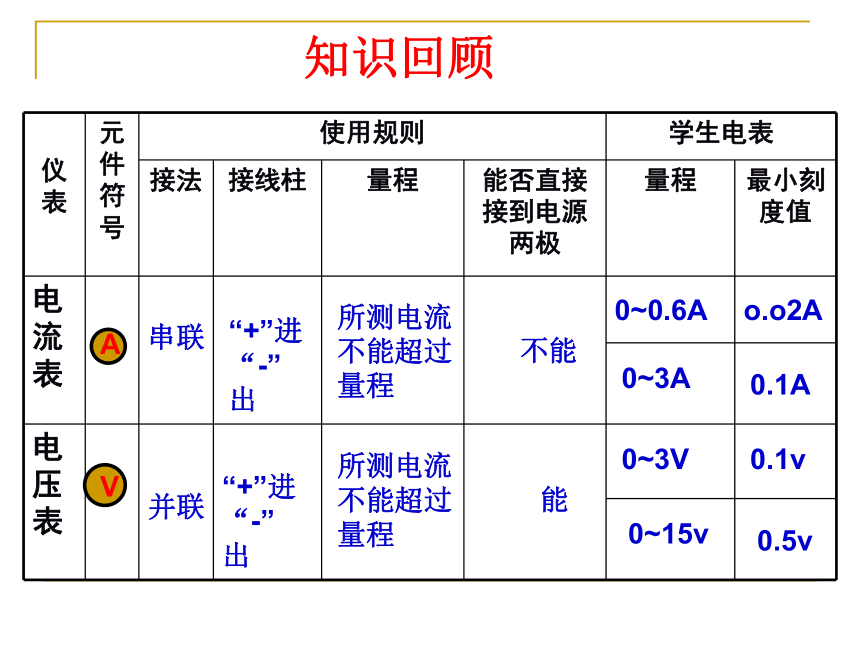

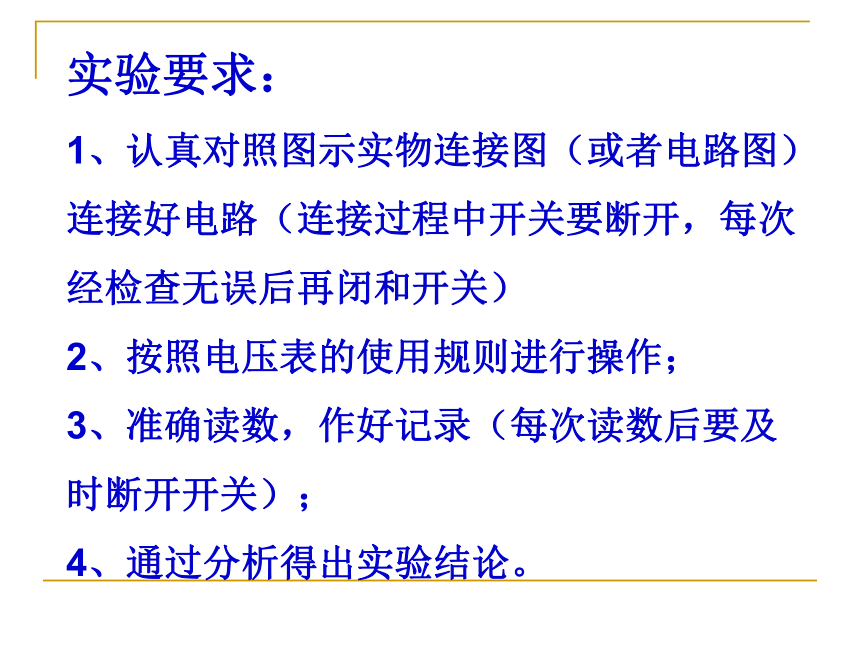

3、电流表和电压表的使用规则：知识回顾安培(A)伏特(V)电压是使自由电荷定向移动形成电流的原因串联电路的电流处处相等并联电路中总电流等于各支路电流之和串联并联“+”进“-”出“+”进“-”出所测电流不能超过量程所测电流不能超过量程不能能0~0.6A0~3Ao.o2A0.1A0~3V0~15v0.1v0.5v知识回顾 学习目标：1、会用电压表测串联电路和并联电路的电压；zxxk 2、总结实验结论，并牢记。实验要求：
1、认真对照图示实物连接图（或者电路图）连接好电路（连接过程中开关要断开，每次经检查无误后再闭和开关）
2、按照电压表的使用规则进行操作；
3、准确读数，作好记录（每次读数后要及时断开开关）；

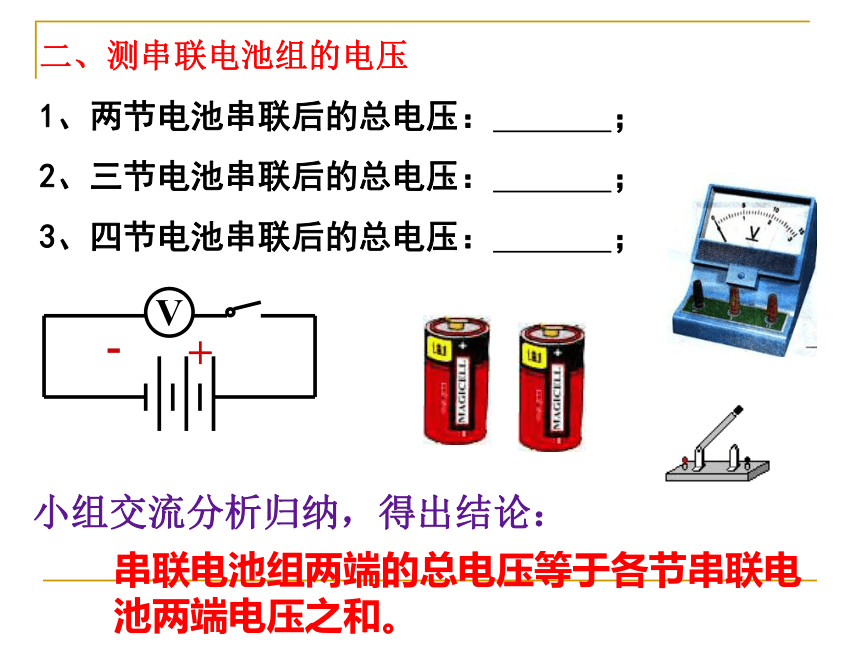

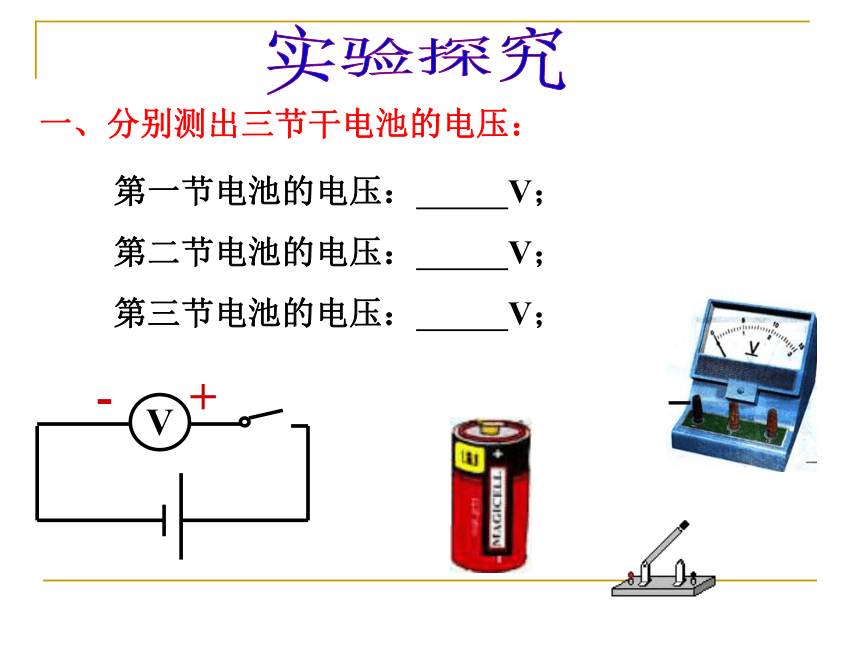

4、通过分析得出实验结论。实验探究一、分别测出三节干电池的电压：第一节电池的电压： V；第二节电池的电压： V；第三节电池的电压： V；V+-_二、测串联电池组的电压
1、两节电池串联后的总电压： ；
2、三节电池串联后的总电压： ；

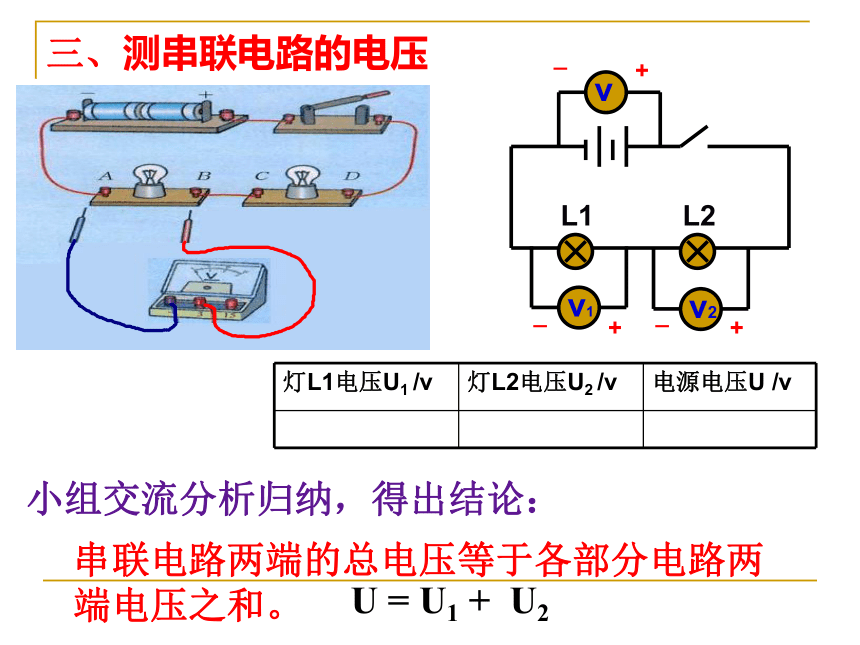

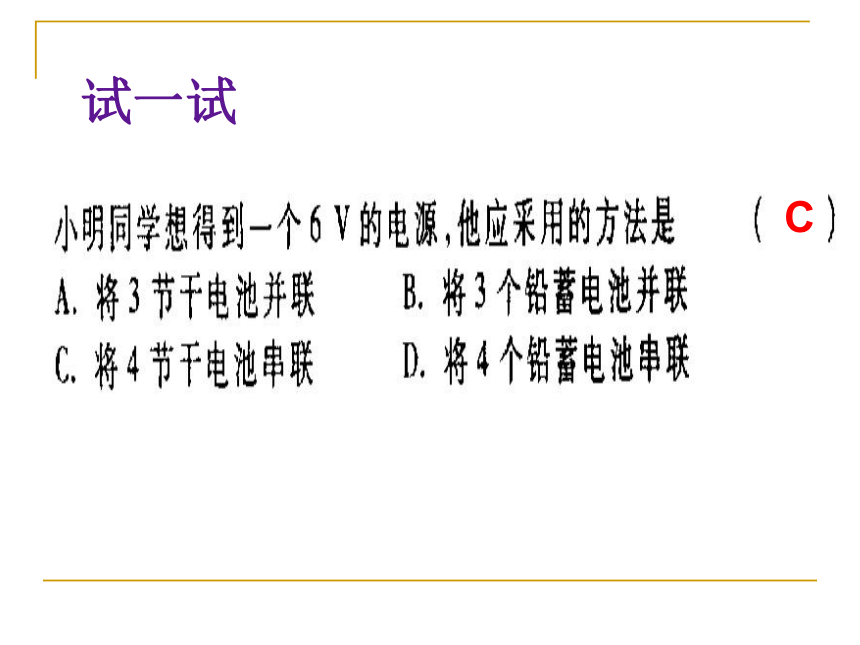

3、四节电池串联后的总电压： ；串联电池组两端的总电压等于各节串联电池两端电压之和。+-小组交流分析归纳，得出结论：试一试C三、测串联电路的电压串联电路两端的总电压等于各部分电路两端电压之和。U = U1 + U2+++___L1L2小组交流分析归纳，得出结论：想一想：
图中电压表测的是哪个灯泡的电压？L1358串牛刀小试：四、测并联电路的电压并联电路中各支路电压相等。U = U1 = U2L1L2+++---小组交流分析归纳，得出结论：串、并联电路电流与电压的关系zxx、kI = I1 = I2I = I1 + I2U = U1 + U2U = U1 = U2小结：本节课你学到了些什么？1、串联电池组两端的总电压等于各节串联电池两端电压之和。2、串联电路两端的总电压等于各部分电路两端电压之和。3、并联电路中各并联支路电压相等。 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？思考如图，当开关闭合时，电压表V1的示数是3V，电压表V2的示数是9V，则电源的电压是（ ）
A、3V B、6V C、9V D、12VDB如图，当开关S闭合时，电压表V1的示数为8V，V2的示数为10V，若电源的电压是12V，则L2的电压是（ ）
A、4V B、5V C、6V D、8VL1L2L3U1+U2 = 8 vU2+U3 =10 vU1+U2+U3 =12 vC B如图，要测量干路和支路的电流大小及灯泡两端的电压，则①是 表；②是 表；
③是 表。电流电压电流CA．灯L1和L2都损坏了 　　
B．灯L1的灯丝断了
C．灯L2的灯丝断了 　　　
D．灯L1和L2都未损坏 下图所示电路，电源电压6伏，导线完好，接线处良好。当闭合电键时，两灯均不发光，电压表示数为6伏。由此可以判断 （　　）C知识回顾3个3个3A 和 0.6A3A：0.1A 0.6A: 0.02A1、串联在电路中2、 “+” 进“-”出3、被测电流不能超出电流表量程4、不允许把电流表直接接到电源的两极。3V 和 15V3V:0.1V 15V:0.5V1、并联在电路中2、 “+” 进“-”出3、被测电压不能超出电压表量程
