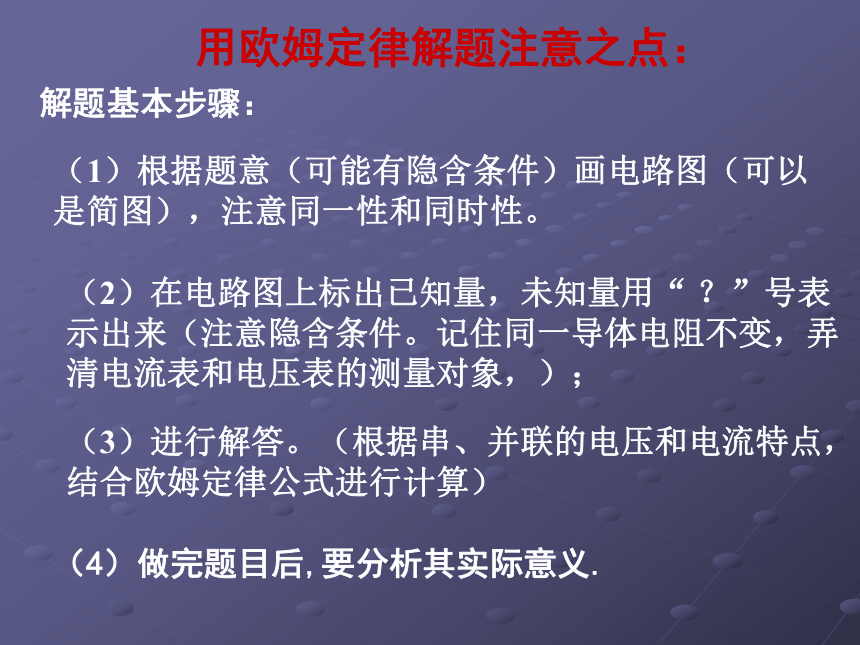

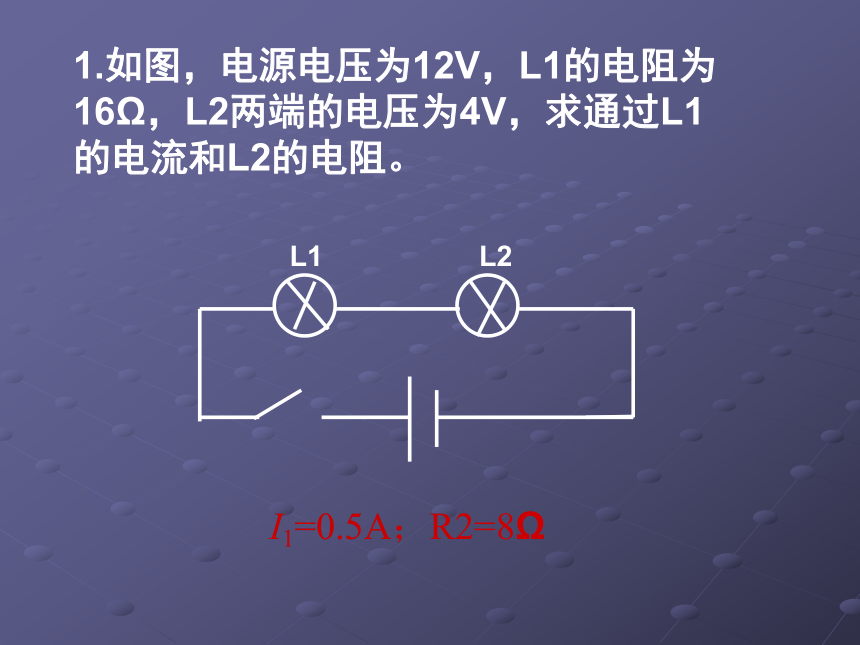

课件20张PPT。用欧姆定律解题注意之点：解题基本步骤：（1）根据题意（可能有隐含条件）画电路图（可以是简图），注意同一性和同时性。（2）在电路图上标出已知量，未知量用“ ？”号表示出来（注意隐含条件。记住同一导体电阻不变，弄清电流表和电压表的测量对象，）；（3）进行解答。（根据串、并联的电压和电流特点，结合欧姆定律公式进行计算）（4）做完题目后,要分析其实际意义.1.如图，电源电压为12V，L1的电阻为16Ω，L2两端的电压为4V，求通过L1的电流和L2的电阻。I1=0.5A；R2=8Ω2练习：

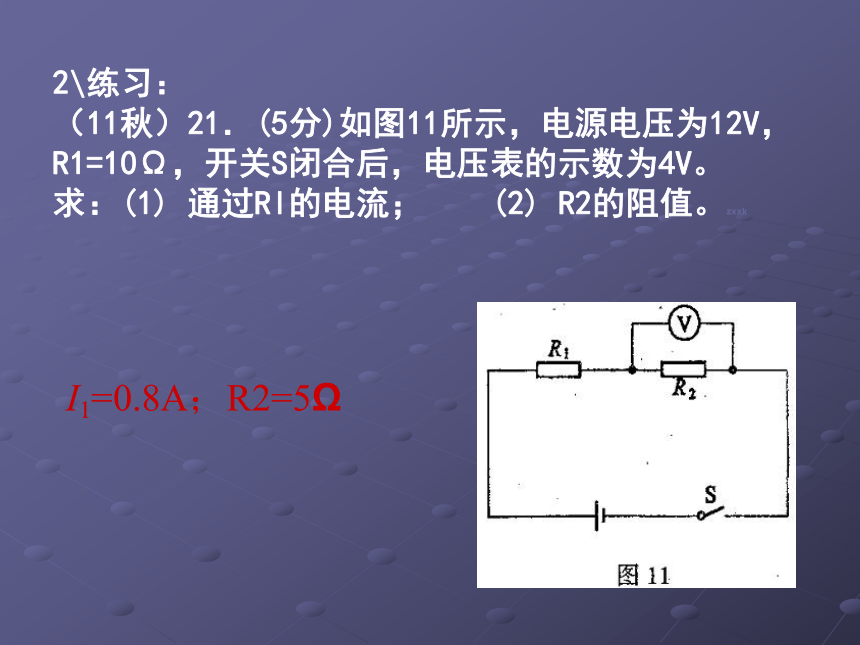

（11秋）21．(5分)如图11所示，电源电压为12V，R1=10Ω，开关S闭合后，电压表的示数为4V。
求：(1) 通过Rl的电流； (2) R2的阻值。zxxk

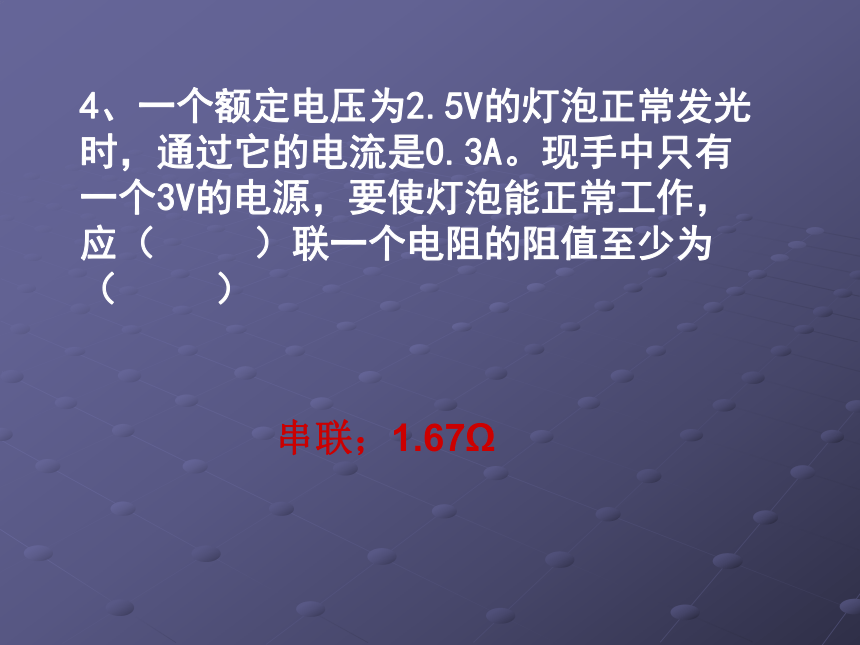

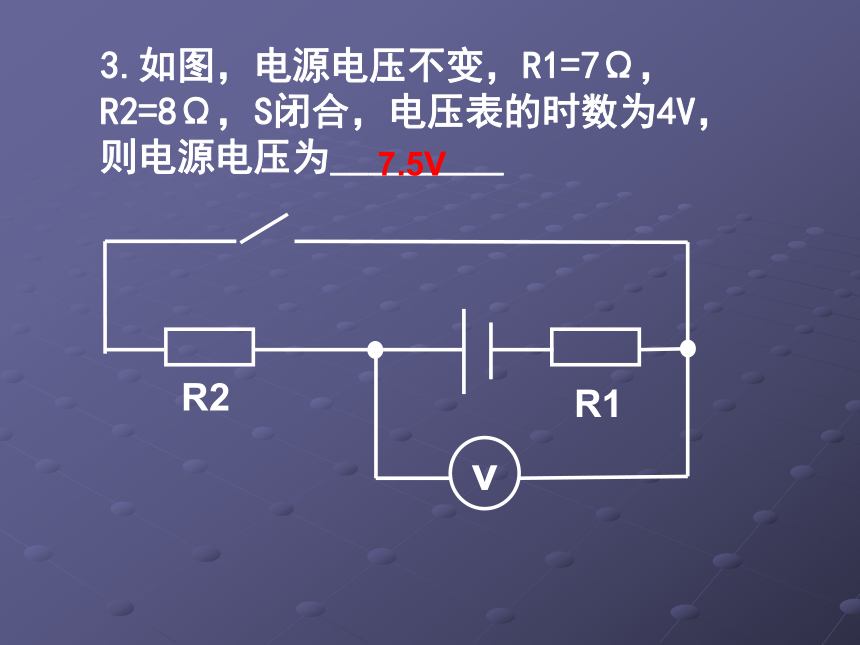

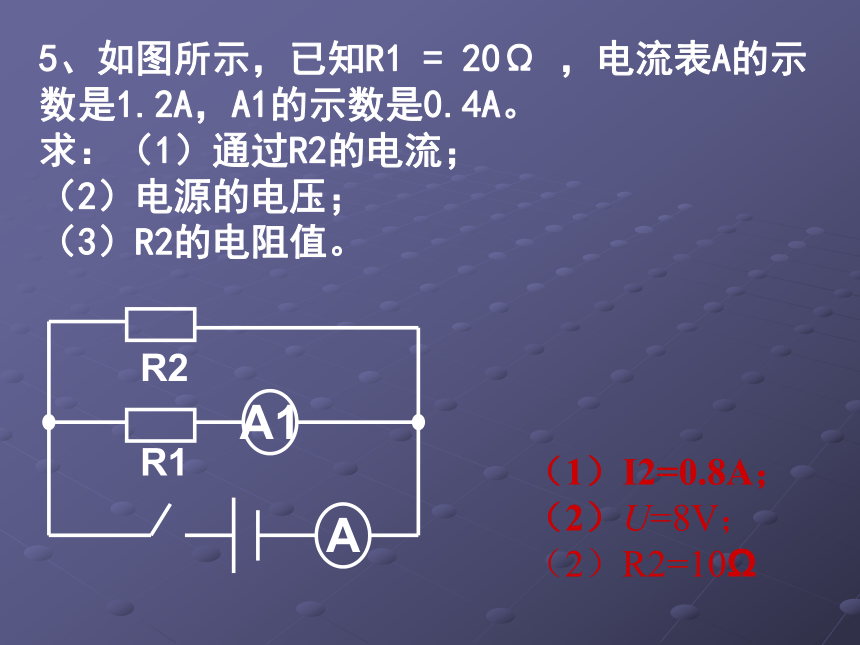

I1=0.8A；R2=5Ω3.如图，电源电压不变，R1=7Ω，R2=8Ω，S闭合，电压表的时数为4V，则电源电压为_________vR2R17.5V4、一个额定电压为2.5V的灯泡正常发光时，通过它的电流是0.3A。现手中只有一个3V的电源，要使灯泡能正常工作，应（ ）联一个电阻的阻值至少为（ ）串联；1.67?5、如图所示，已知R1 = 20Ω ，电流表A的示数是1.2A，A1的示数是0.4A。
求：（1）通过R2的电流；
（2）电源的电压；
（3）R2的电阻值。（1）I2=0.8A；
（2）U=8V；

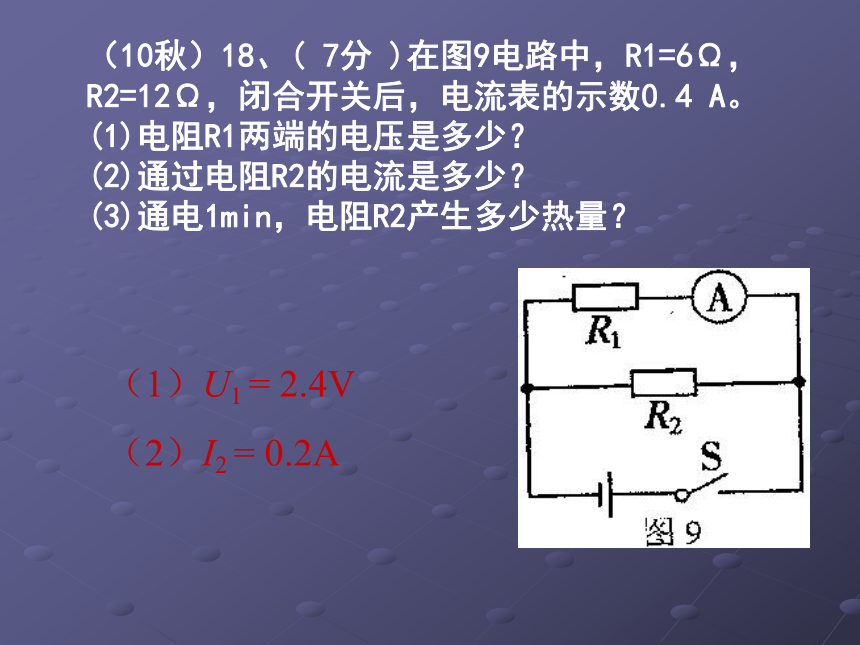

（2）R2=10Ω（10秋）18、( 7分 )在图9电路中，R1=6Ω，R2=12Ω，闭合开关后，电流表的示数0.4 A。
(1)电阻R1两端的电压是多少？
(2)通过电阻R2的电流是多少？
(3)通电1min，电阻R2产生多少热量？（1）U1 = 2.4V

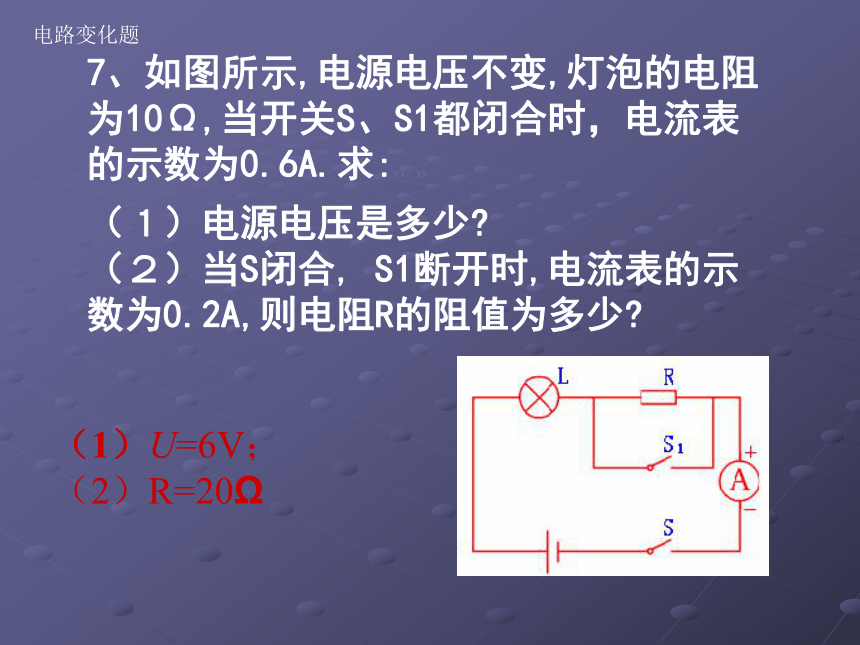

（2）I2 = 0.2A7、如图所示,电源电压不变,灯泡的电阻为10Ω,当开关S、S1都闭合时，电流表的示数为0.6A.求:zx、xk
（１）电源电压是多少?
（２）当S闭合, S1断开时,电流表的示数为0.2A,则电阻R的阻值为多少?（1）U=6V；

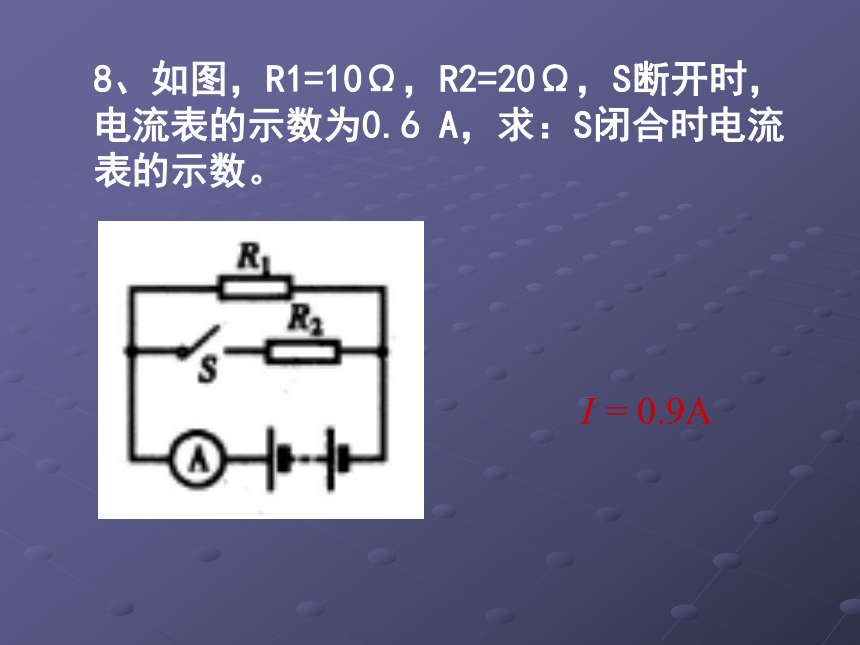

（2）R=20Ω电路变化题8、如图，R1=10Ω，R2=20Ω，S断开时，电流表的示数为0.6 A，求：S闭合时电流表的示数。I = 0.9A（09秋）20、（6分）如图6甲所示电路，闭合开关S，电压表示数为4V，电流表示数为0.4A；器材及电源电压保持不变，而连接成图6乙所示电路，闭合开关S，电压表示数为6V。求：
（1）R1、R2的阻值；
（2）图6乙中电流表的示数。（1）R1=10?；R2=5?
（2）图乙中I=1.8A（08秋）21、(8分)如图10所示，电源电压为6V，并保持不变，
(1)当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为多少?
(2)当S1、S3断开，S2闭合时，电压表示数为4V．则R2的电阻值为多少?
(3)当S1、S3闭合，S2断开时，电流表示数为多少? （1）R1=12?；
（2）R2=24?
（2）I=0.75A如图所示,电源电压为6V，Ｒ1是一个定值电阻，滑动变阻器R2的阻值可在0～40Ω之间调节。当滑片P在R2的最左端时，电流表的示数为0.3A。求：
⑴R1的阻值 ⑵滑片P移至R2的最右端时，电流表的示数是多少A？ （1）R1=20?；
（2）I=0.1 A如图所示，设电源电压保持不变，R0=10?。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为多少？（1）U=6V；
（2）R=20?13、如图甲所示的电路中，R是一个定值电阻，Rt是一个由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表和电压表的示数变化情况是（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．两表示数都变大
D．两表示数都变小A6、两只电阻串联在电路中，且R1=3R2,则通过它们的电流I1和I2的关系是_________.电压U1和U2的关系_________7、两只电阻并联在电路中，且R1=3R2,则通过它们的电流I1和I2的关系是_________.电压U1和U2的关系_________1:11:31:13:1串联电路中，电压的分配与电阻成正比。
U1：U2= R1：R2并联电路中，电流的分配与电阻成反比。
I1：I2= R2：R1 （12秋）21．(6分) 某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图16所示。图中A为金属片，B为金属板，R1 =24 ?，R2是最大值为72 ?的滑动变阻器，电源电压为12V不变。问：
(1)图中的重量表应该用什么电表改装？ R1的主要作用是什么?
(2)当金属片A上放重物、开关S闭合时，请说明电子秤称量物体重量的原理。
(3)当称量物体重量达到最大值时，R2两端的电压是多少？（1）电压表；R1的作用是保护电路。
（2）当金属片A上放重物、开关S闭合时，R1与部分R2串联，电压表测R2两端电压，显示一定示数；越重，R2越大，电压表示数也越大。
（3） R2两端的电压9V（1）R1=30?；R2=10?
（2）6V如图所示的电路，电源电压为12V，开关S1、S2打开，S3闭合时，电流表A1示数为0.3A，当电源换成另一新电源后，打开S3，闭合S1、S2，电流表A1、A2的示数分别为0.2A与0.6A。求： （1）电阻R1、R2的阻值；
（2）新电源的电压。拓展：如图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。
求：电阻Rx的阻值。太复杂，一元二次方程，结果要检验。Rx=8欧（12秋）22．(11分) 如图1 7所示，电源电压保持不变，灯L标有“5V，5W”字样，电阻R1=15 ，当开关S1、S2都断开，电流表的示数为0．2A； 当开关S1、S2都闭合时，电流表示数为0．9A 。则：
(1)灯L的电阻多大？
(2)电源电压多大？
(3)R2的阻值多大？
(4)当开关S1、．S2都闭合时，灯L消耗的电功率多大？ 此时电路的总功率多大？ 功率学后再解
